圆筒件落料拉深复合模（CAD图+UG三维）（ID:726080）

设备部件 / 模具类 / 圆筒件落料拉深复合模（CAD图+UG三维）

©原创

111

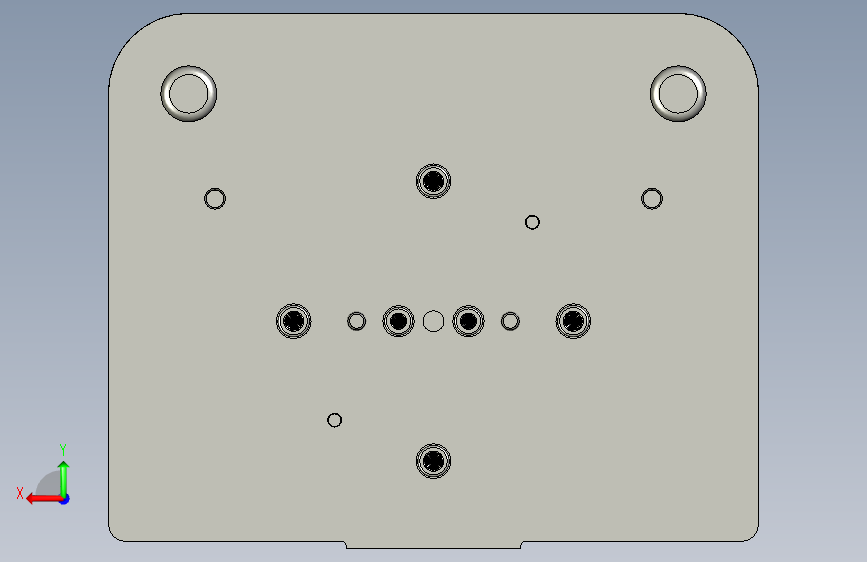

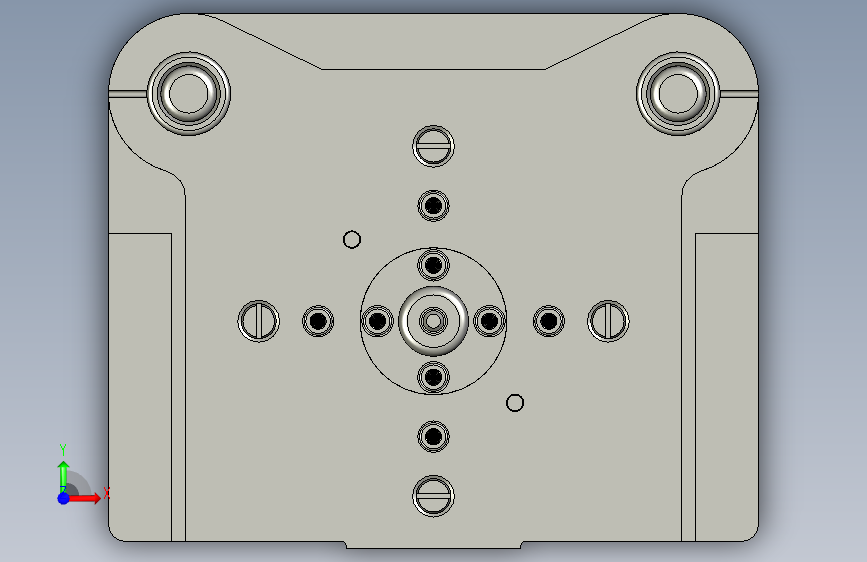

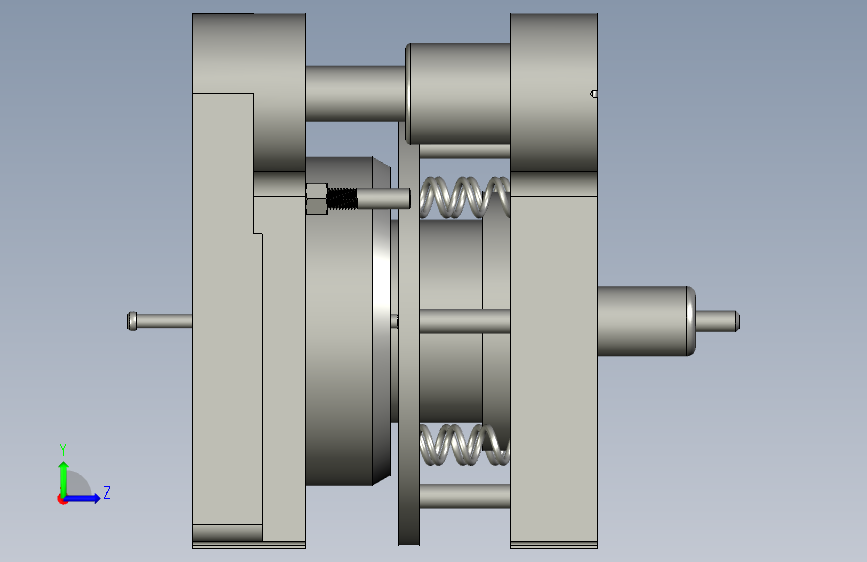

平面图

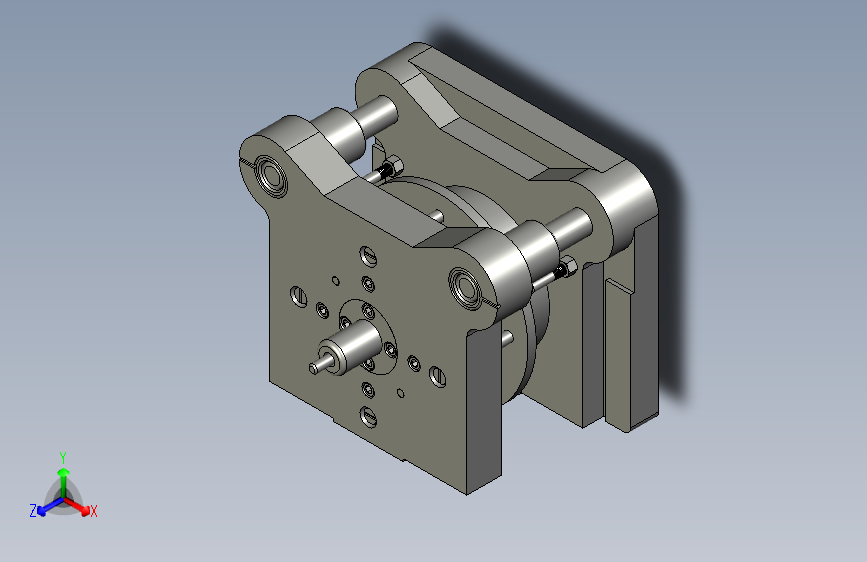

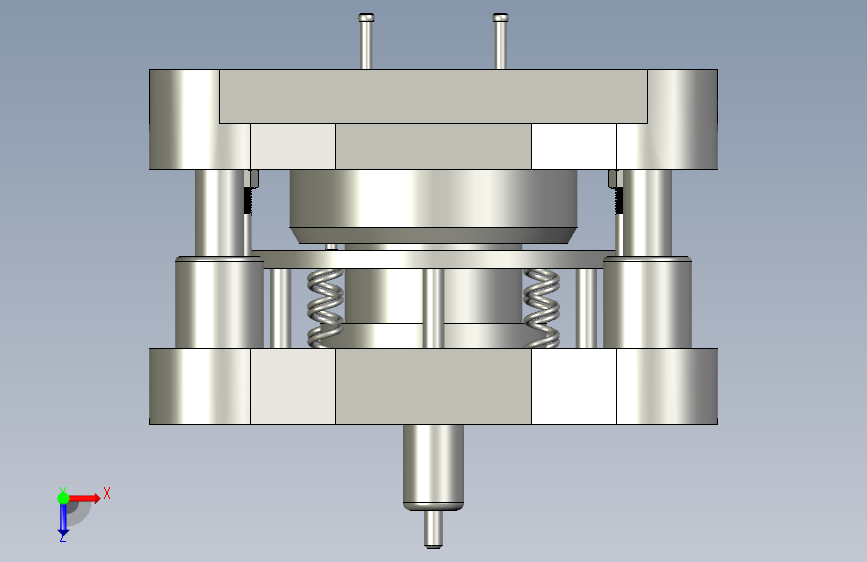

3D视图

文件列表

#	文件名称	文件大小
1	16952069243921.zip	3.28M
2	J040--HN197.stp	1.57M
3	11_.prt	179.50K
4	12_.prt	229.00K
5	13_.prt	306.50K
6	14_.prt	136.50K
7	15_.prt	138.00K
8	17_.prt	388.50K
9	18_.prt	588.00K
10	19_.prt	524.00K
11	1_.prt	395.50K
12	2_tanhuang.prt	452.00K
13	5_.prt	134.00K
14	6_.prt	205.00K
15	7_.prt	128.00K
16	9_.prt	351.50K
17	daotao.prt	180.00K
18	daozu.prt	142.50K
19	GB-T119.1-200010x55.prt	212.00K
20	GB-T119.1-20008x80.prt	210.50K
21	GB-T41-2000M12x1.75.prt	302.50K
22	GB-T70.1-2000M10x25.prt	296.50K
23	GB-T70.1-2000M10x45.prt	296.50K
24	GB-T70.1-2000M12x50.prt	305.50K
25	gongjian.prt	142.00K
26	HN197-SM.prt	492.50K
27	HN197-XM.prt	226.50K
28	J040--HN197.prt	213.00K
29	_model1.prt	136.50K

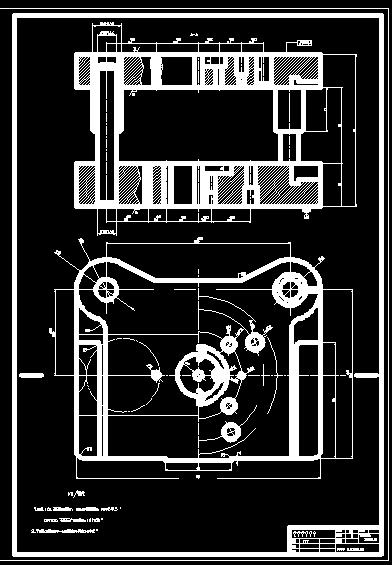

30	上、下模座.dwg	109.53K
31	导柱模架、凸缘模柄、凸凹模.dwg	149.88K
32	落料拉深复合模设计装配图-1.dwg	136.59K

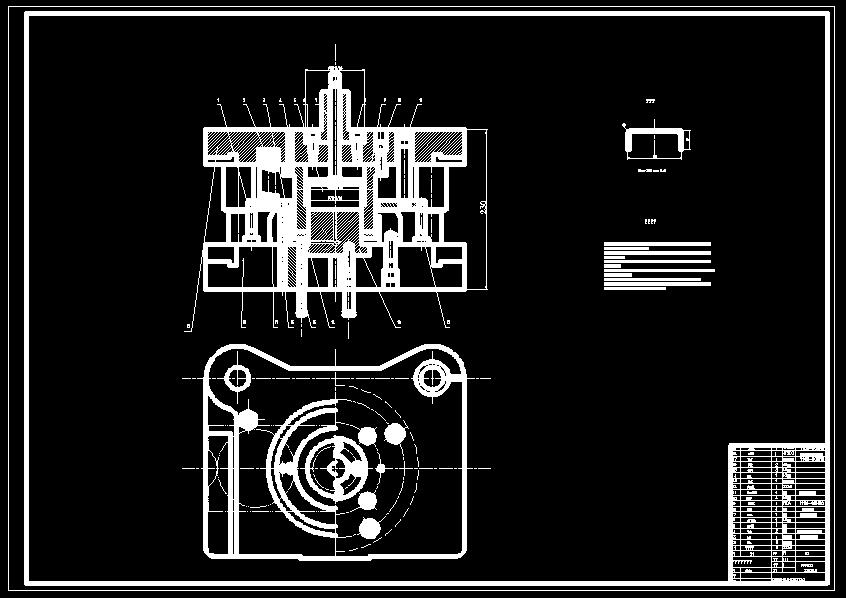

33	CAD装配图.jpg	70.29K

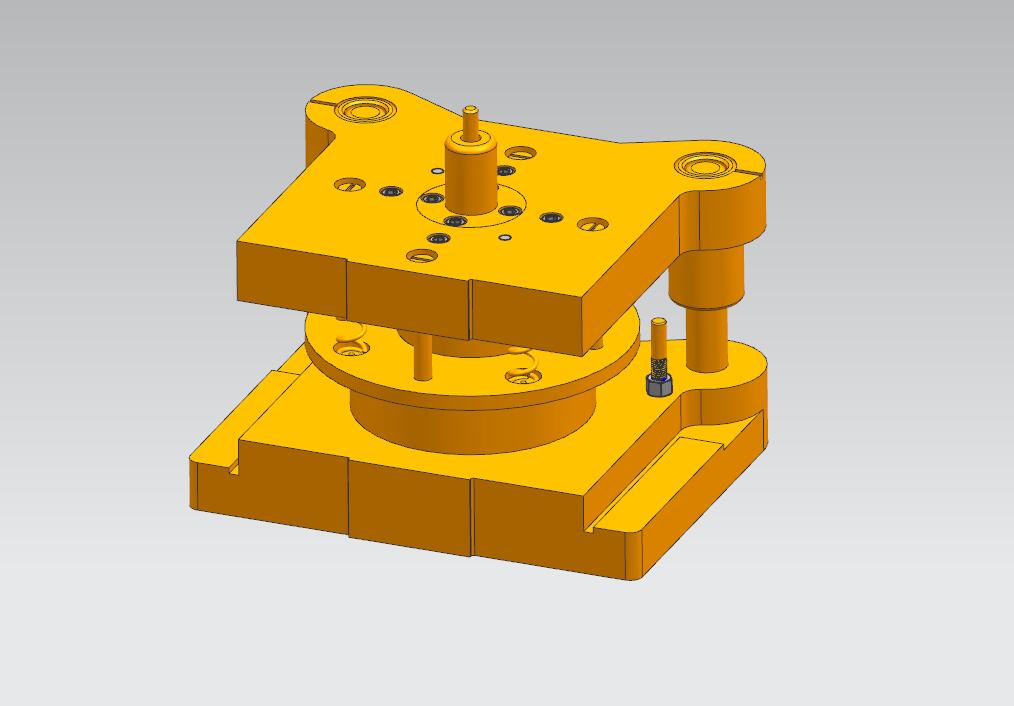

34	三维装配图.jpg	36.89K

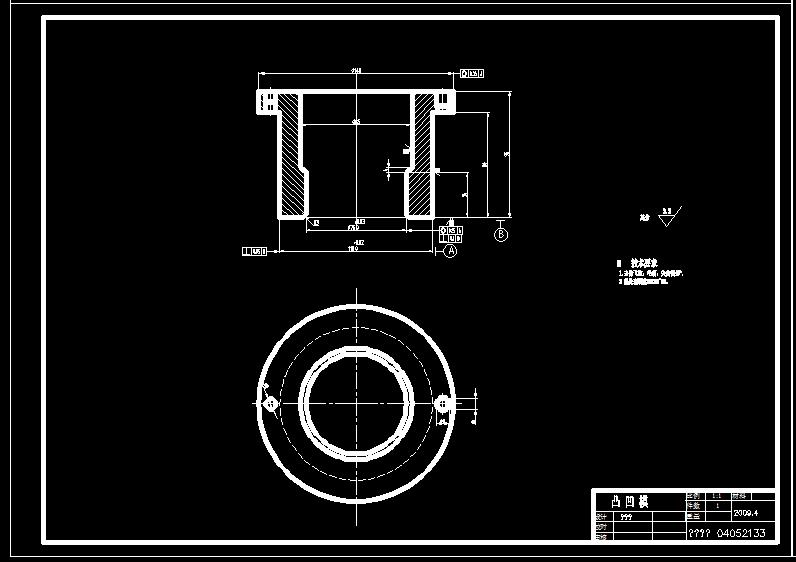

35	凸凹模.jpg	49.42K

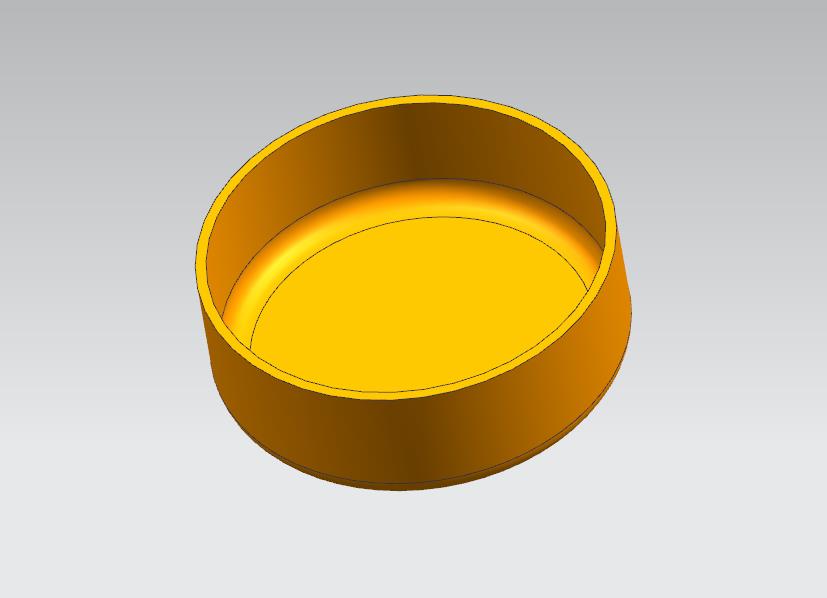

36	工件三维.jpg	23.41K

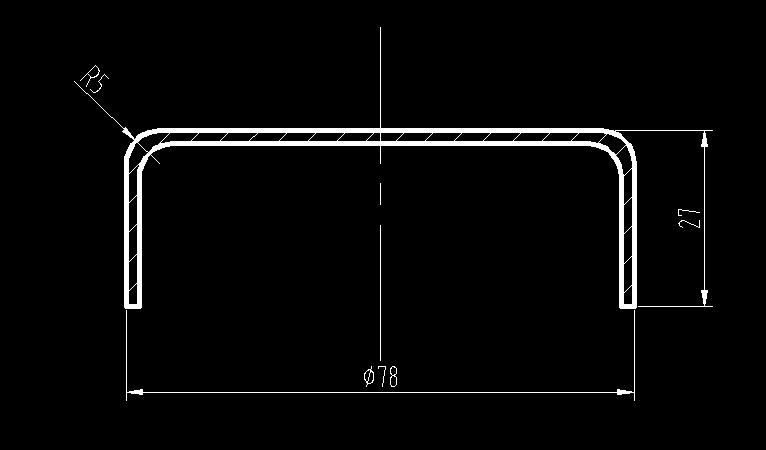

37	工件图.jpg	18.01K
38	模座.jpg	48.63K

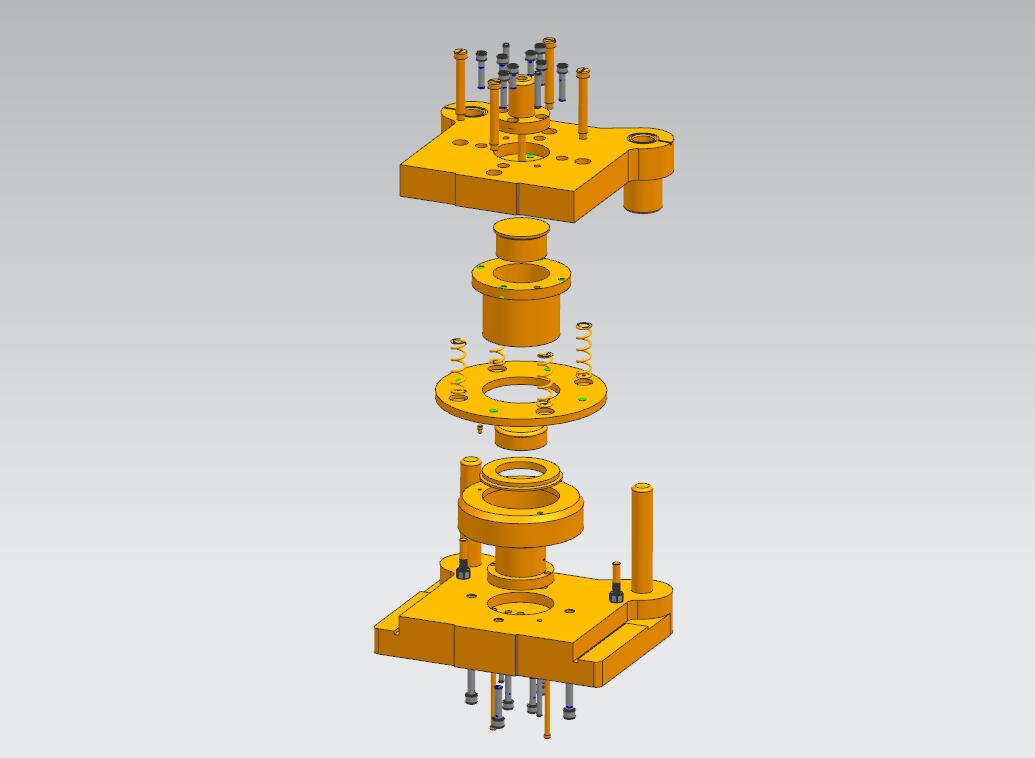

39	爆炸图.jpg	35.43K

此图纸下载需要50金币

立即下载

发布者

机械师

创作: 1291

粉丝: 59

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,prt,dwg

文件大小：3.36M

所需金币：50

上传时间：2023-09-20 18:48:46

是否可编辑：可修改，包括参数

版本：STEP

标签

圆筒件

落料拉深

复合模

模具

冲压

图纸简介

圆筒件落料拉深复合模（CAD图+UG三维） 1.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、着色剂和灰尘等。 2.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 3.装配后上模座相对下模座上下移动时，导柱导套之间应滑动平稳，无滞阻现象。 4.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 5.各零件工作表面不允许有裂纹和影响使用的机械损伤等缺陷。 6.装配时应保证凸凹模之间的间隙一致，配合间隙符合设计要求，不允许采用使凸凹模变形的方法来修正间隙。
