超声波换能器壳体凸形顶盖冲孔模(CAD图+SW三维)（ID:728549）

设备部件 / 模具类 / 超声波换能器壳体凸形顶盖冲孔模(CAD图+SW三维)

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16953909111497.rar	4.99M
2	J048-B.STEP	2.61M
3	修边冲孔复合模.dwg	317.43K
4	10_上垫板.SLDPRT	72.79K
5	11_导套.SLDPRT	149.47K
6	12_上模座.SLDPRT	133.12K
7	14_推件器.SLDPRT	181.53K
8	15_冲孔凸模.SLDPRT	53.11K
9	17_凸缘模柄B型.SLDPRT	103.67K
10	18_打杆.SLDPRT	50.77K
11	19_顶杆.SLDPRT	48.83K
12	1_下模座.SLDPRT	171.81K
13	22_凸凹模.SLDPRT	177.58K
14	2_A型导柱.SLDPRT	54.51K
15	3_圆柱头卸料螺钉.SLDPRT	71.07K
16	4_下垫板.SLDPRT	79.28K
17	5_下固定板.SLDPRT	116.55K
18	6_橡胶.SLDPRT	104.71K
19	7_卸料板.SLDPRT	81.56K
20	8_凹模.SLDPRT	122.63K
21	9_上固定板.SLDPRT	104.96K
22	B18.3.1M-12x1.75x130HexSHCS--36CHX.sldprt	172.13K
23	B18.3.1M-12x1.75x30HexSHCS--30CHX.sldprt	224.22K
24	B18.3.1M-12x1.75x90HexSHCS--36CHX.sldprt	183.29K
25	GB_CONNECTING_PIECE_PIN_DP12X100.sldprt	113.33K
26	J048-B.SLDASM	694.97K
27	J048-B上模.SLDASM	383.92K
28	J048-B下模.SLDASM	294.75K
29	工件2.SLDPRT	194.84K

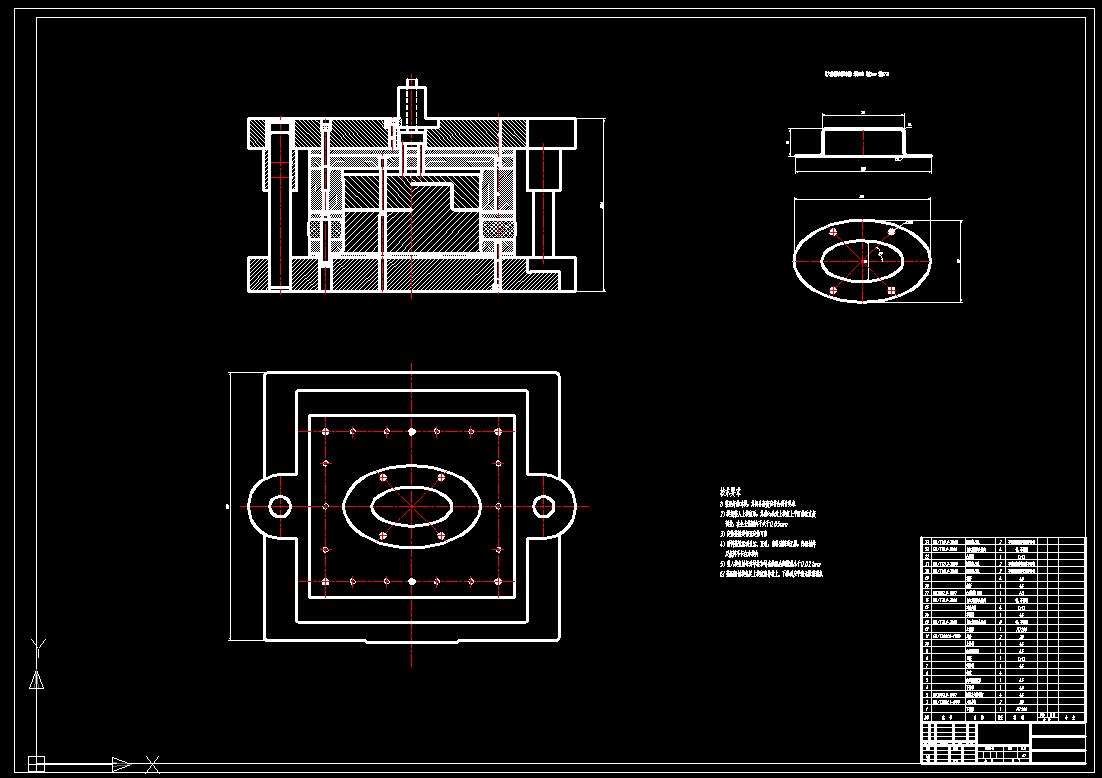

30	CAD装配图.jpg	86.87K

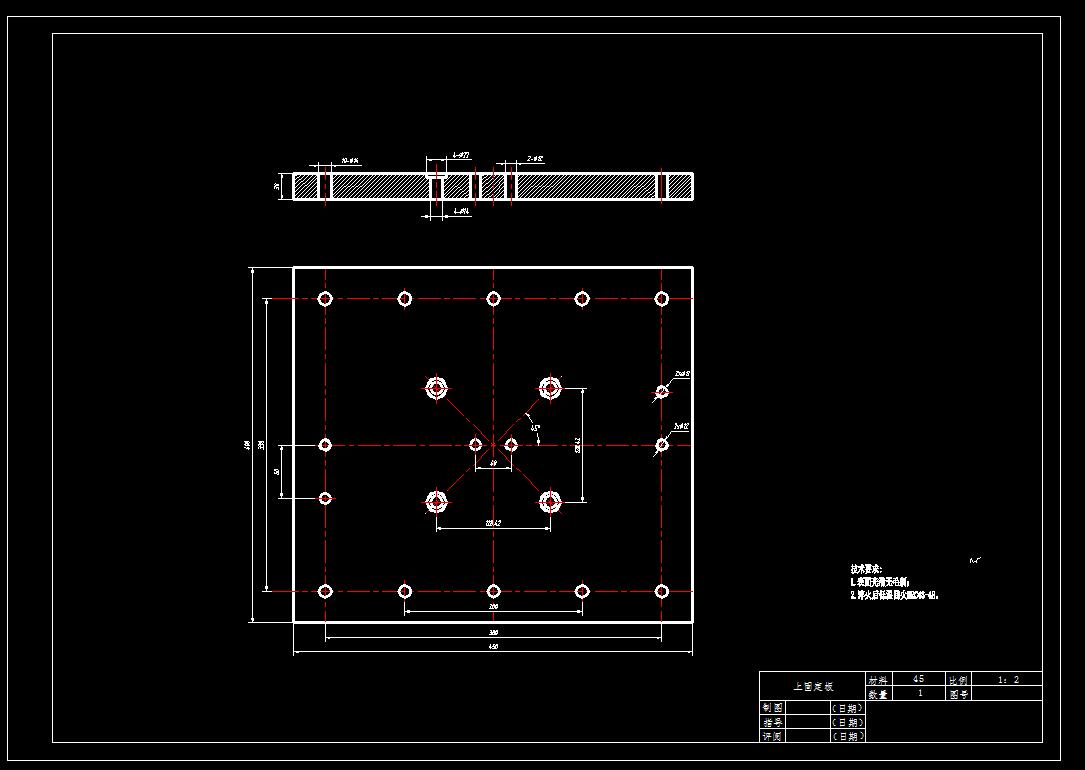

31	上固定板.jpg	49.14K
32	下固定板.jpg	49.77K

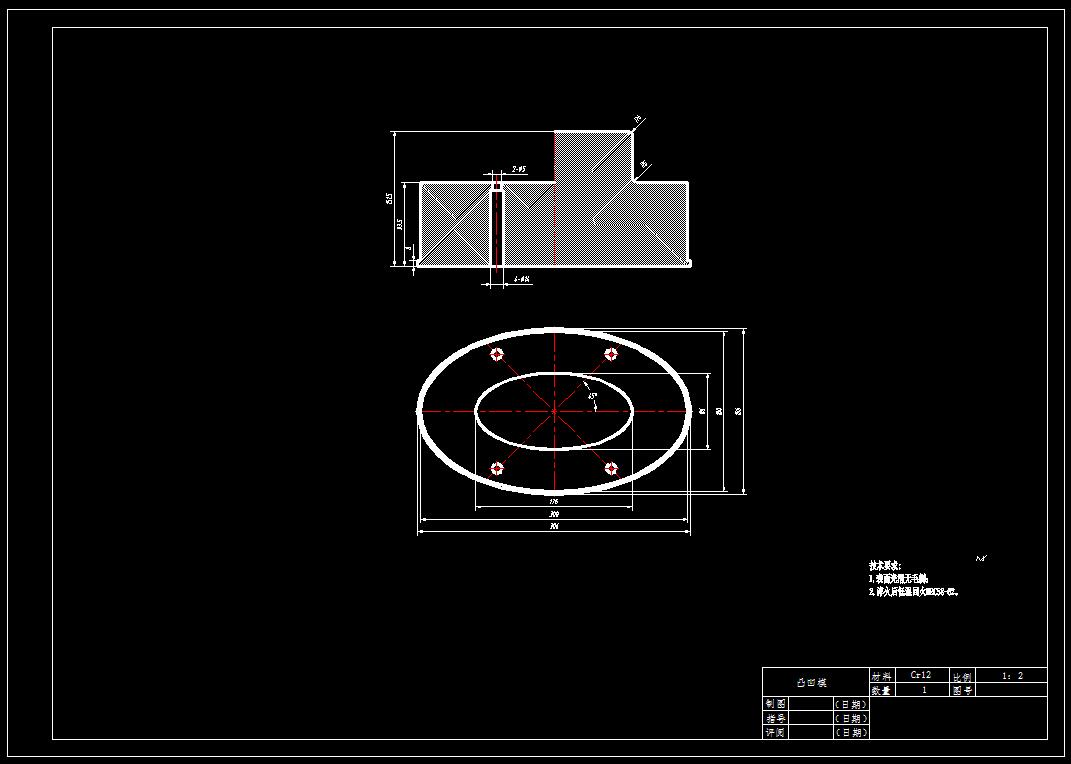

33	凸凹模.jpg	46.98K
34	凹模.jpg	49.54K
35	卸料板.jpg	43.88K
36	工件三维.jpg	24.96K

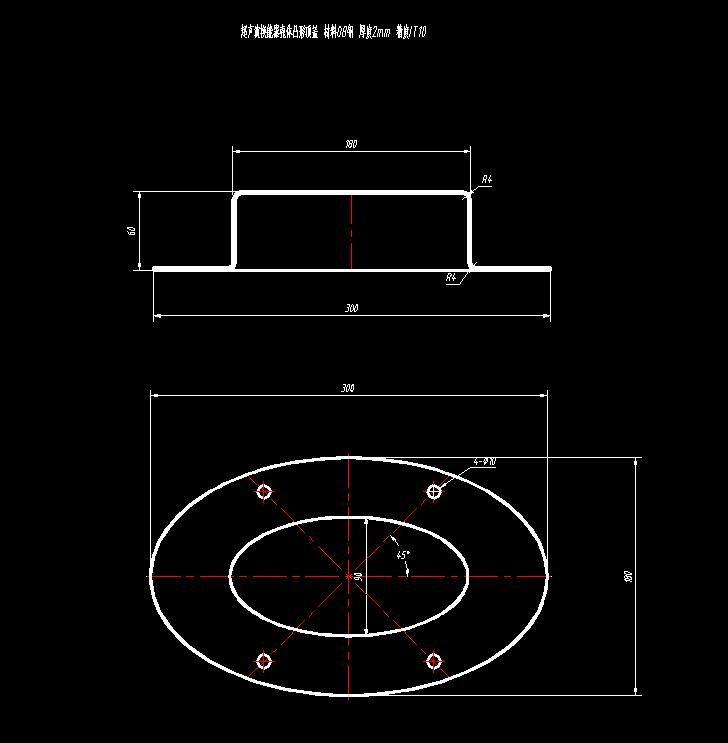

37	工件图.jpg	26.66K
38	推件器.jpg	42.53K

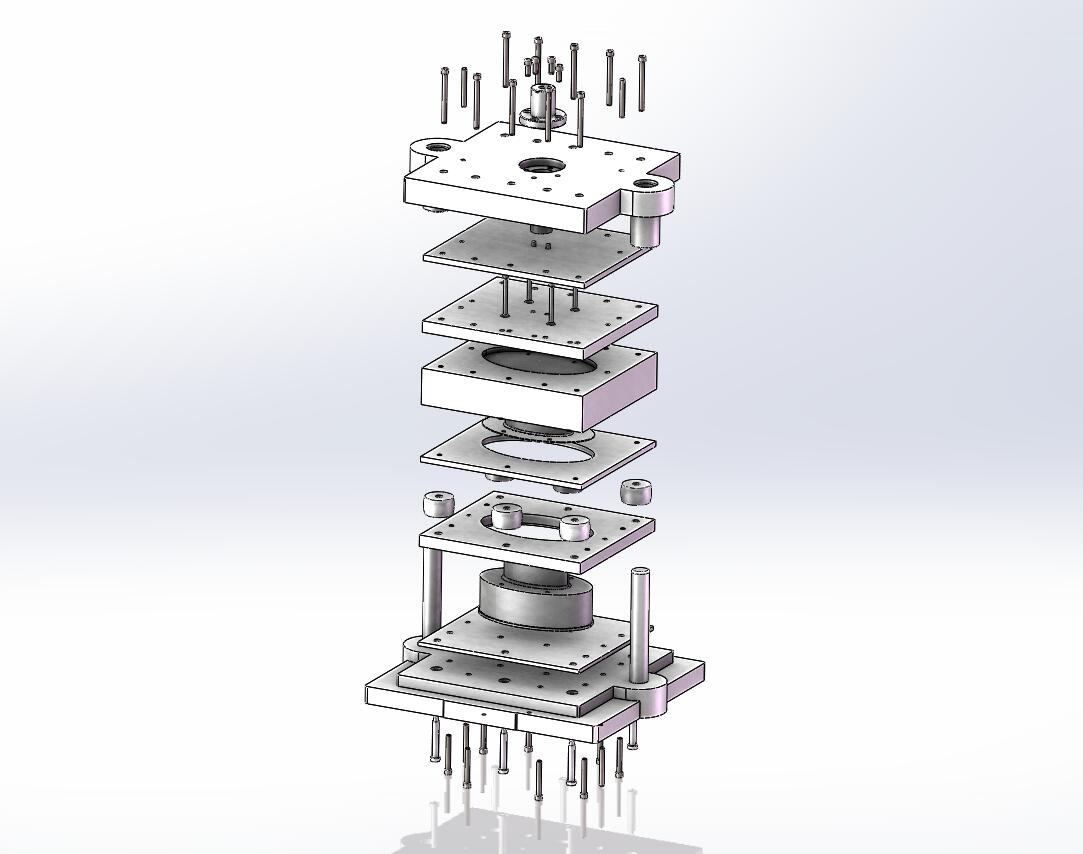

39	爆炸图.jpg	54.91K

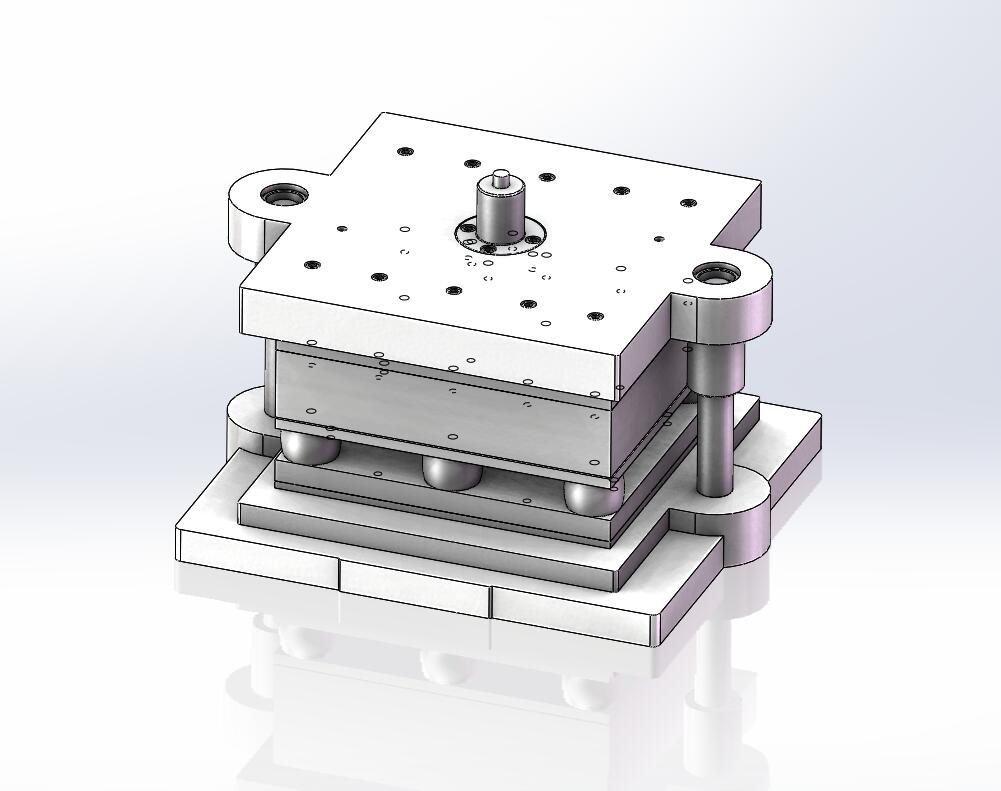

40	装配图.jpg	52.49K

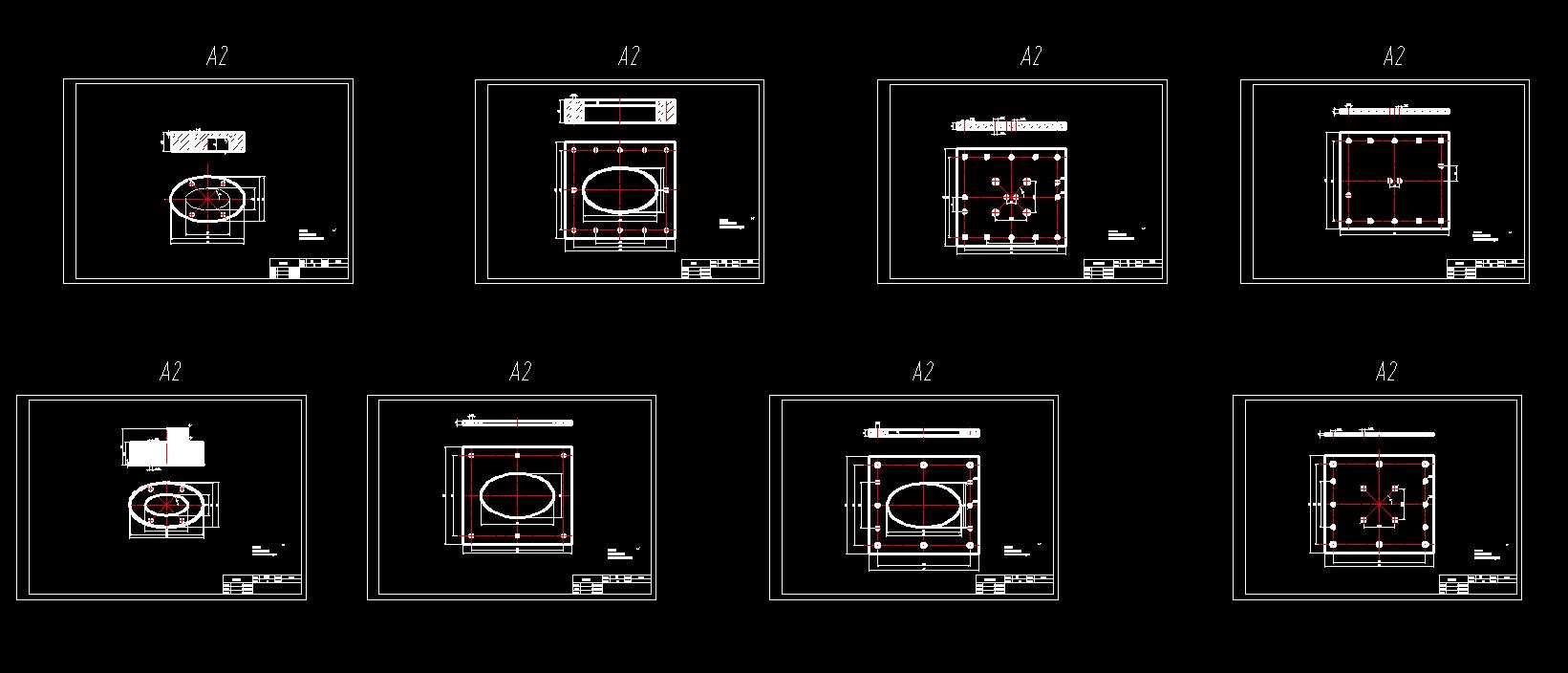

41	零件图.jpg	79.56K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1250

粉丝: 54

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,dwg,sldprt,sldasm

文件大小：5.11M

所需金币：80

上传时间：2023-09-22 21:55:17

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

壳体

顶盖

冲孔模

模具

冲压

图纸简介

超声波换能器壳体凸形顶盖(CAD图+SW三维) 材料08钢厚度2mm 精度IT10 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
