电饭锅内胆拉深模（CAD图+UG三维）（ID:728847）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1695564949380.rar | 2.11M |
| 2 | 1落料拉深装配图.dwg | 279.20K |
| 3 | SN028-A.stp | 606.11K |
| 4 | 10_S_dianban.prt | 188.00K |
| 5 | 13_tuiban.prt | 153.00K |
| 6 | 15_mobin.prt | 180.00K |
| 7 | 17_xieliao_LD.prt | 188.50K |
| 8 | 18_xiangjiao.prt | 133.00K |
| 9 | 19_xieliaoban.prt | 283.00K |
| 10 | 1_X_mozuo.prt | 477.50K |
| 11 | 20_LS_tumo.prt | 1.20M |
| 12 | 25_dangliaoxiao.prt | 146.00K |
| 13 | 2_daozu.prt | 141.50K |
| 14 | 4_aomo.prt | 223.00K |
| 15 | 7_daotao.prt | 172.00K |
| 16 | 8_S_mozuo.prt | 421.00K |
| 17 | 9_gudingban.prt | 264.00K |
| 18 | dinggan.prt | 139.00K |
| 19 | GB-T70.1-2000M24x150.prt | 308.50K |
| 20 | GB-T70.1-2000M24x200.prt | 310.00K |
| 21 | gongjian1.prt | 143.00K |
| 22 | LS_tuaomo.prt | 141.00K |
| 23 | SN028-A-SM.prt | 244.50K |
| 24 | SN028-A-XM.prt | 224.00K |
| 25 | SN028-A.prt | 207.50K |
| 26 | _model1.prt | 135.00K |
| 27 | _model2.prt | 141.00K |
| 28 | _model3.prt | 127.50K |

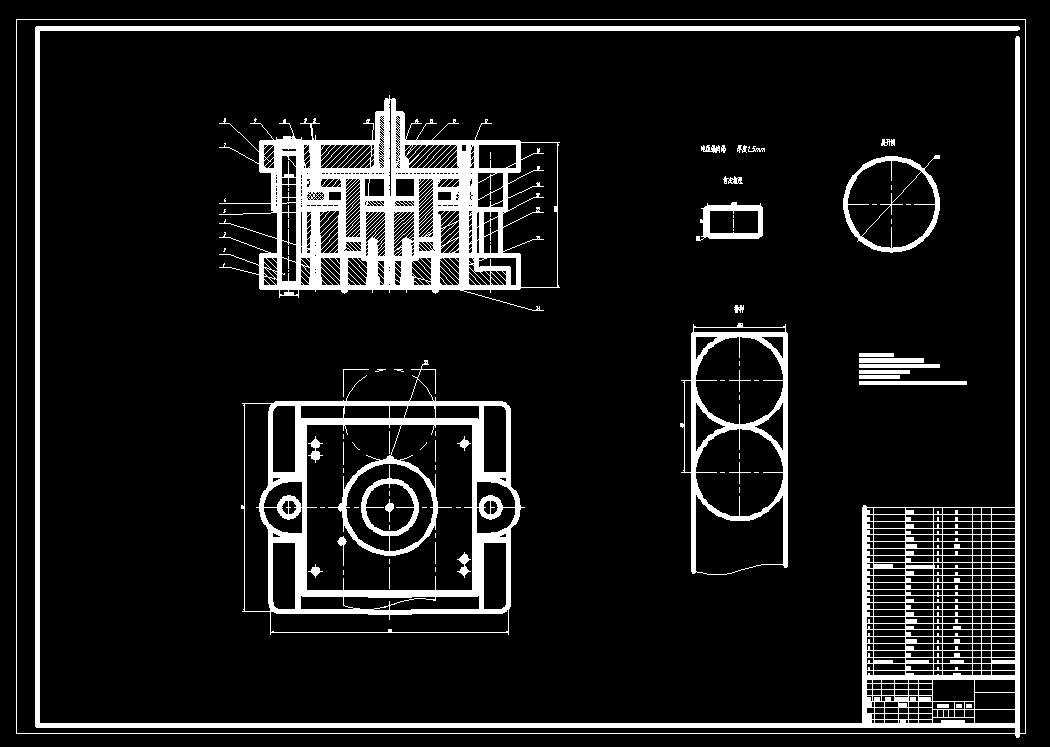

| 29 | CAD装配图.jpg | 75.88K |

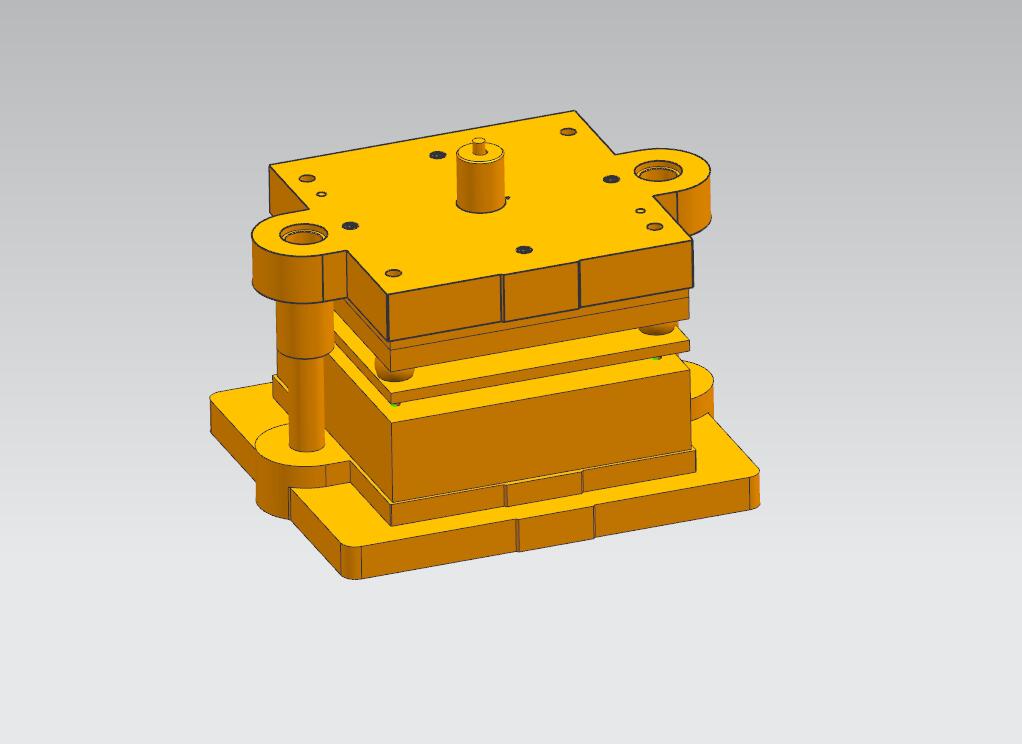

| 30 | 三维装配图.jpg | 34.98K |
| 31 | 上模座.jpg | 67.90K |

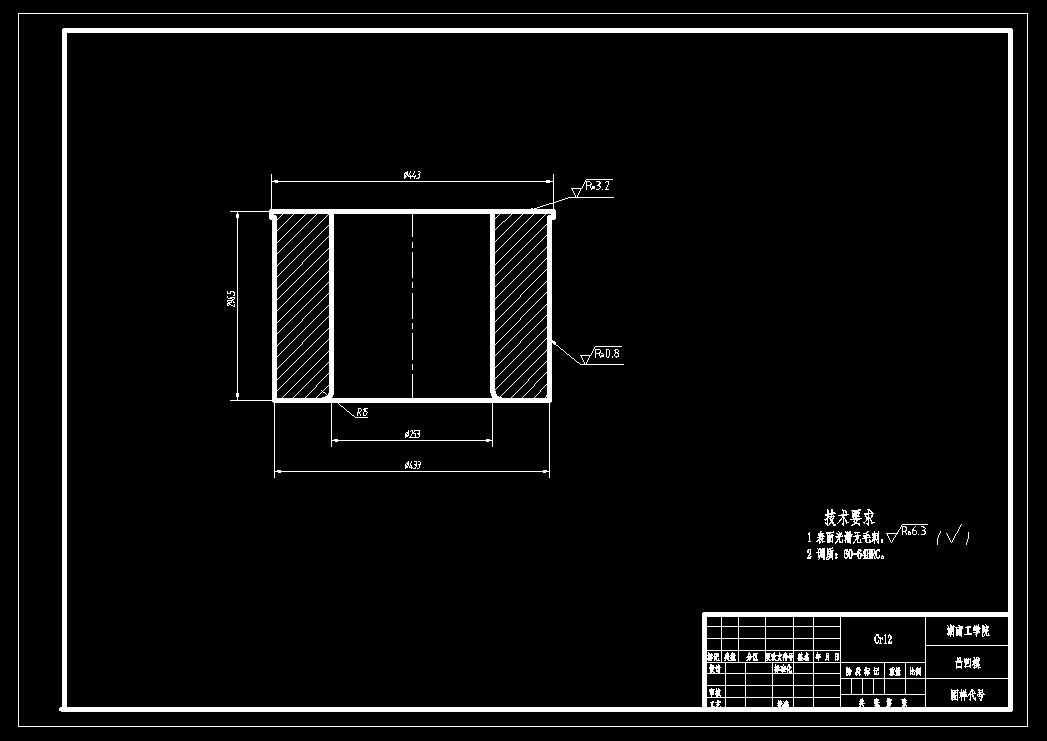

| 32 | 凸凹模.jpg | 44.54K |

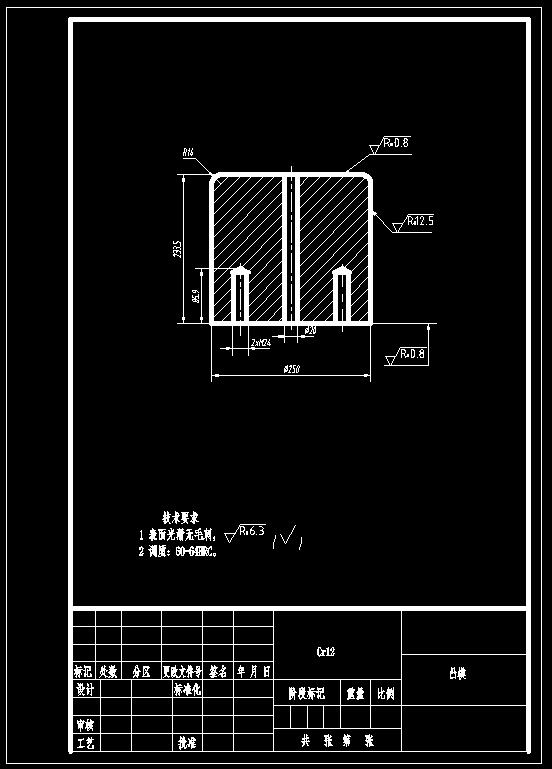

| 33 | 凸模.jpg | 41.39K |

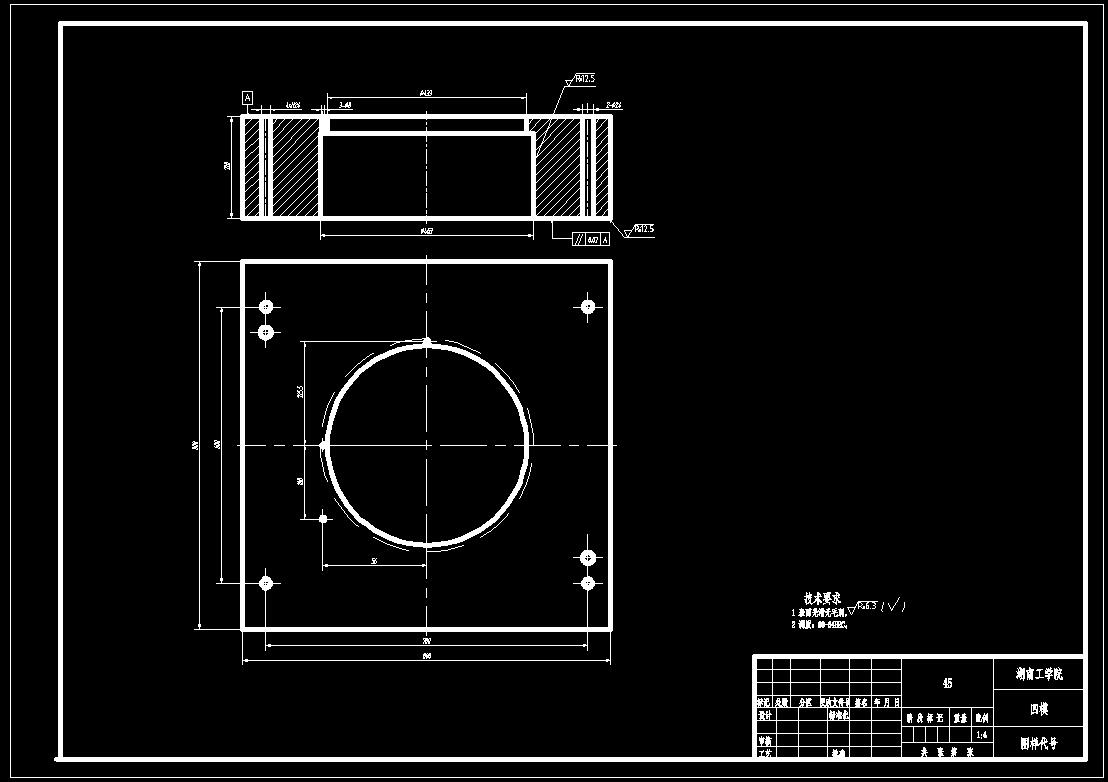

| 34 | 凹模.jpg | 57.61K |
| 35 | 固定板.jpg | 44.10K |
| 36 | 工件三维.jpg | 19.39K |

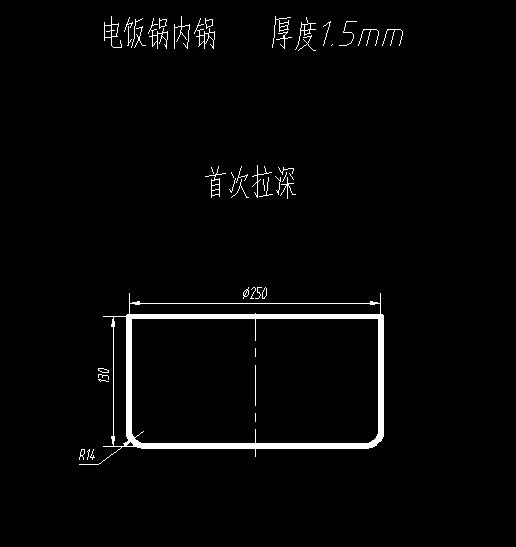

| 37 | 工件图.jpg | 12.00K |

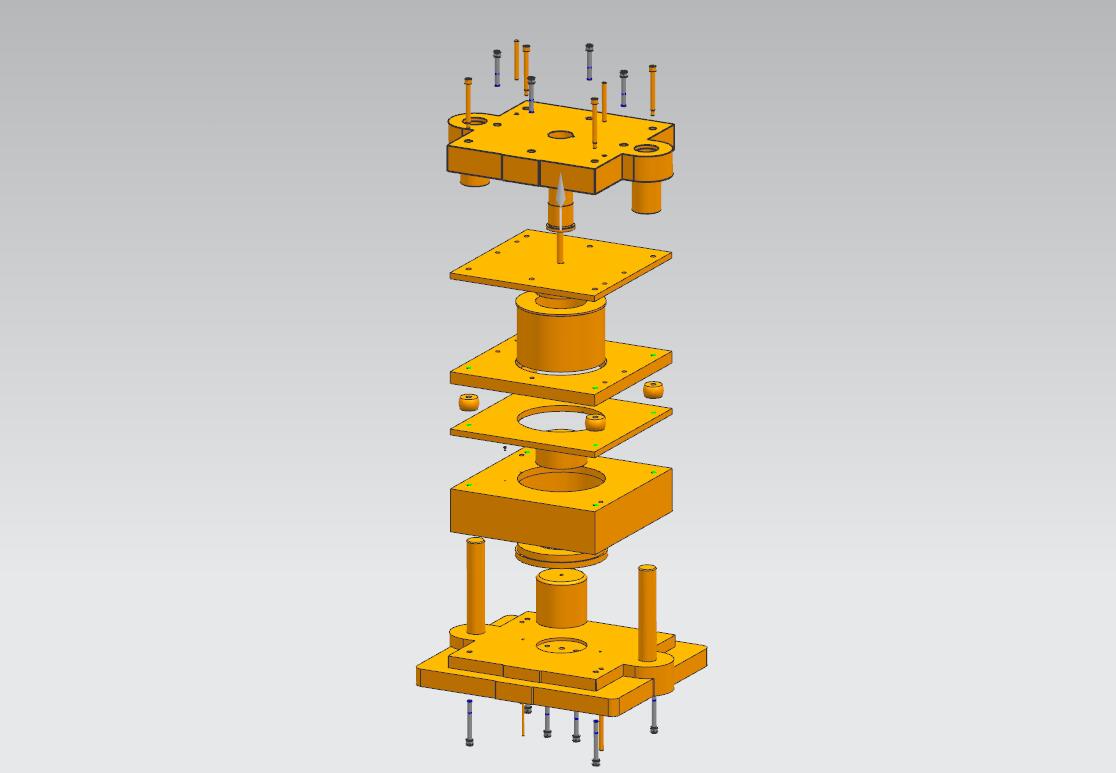

| 38 | 爆炸图.jpg | 36.90K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1294
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt
文件大小：2.16M
所需金币：80
上传时间：2023-09-24 22:15:52
是否可编辑：可修改，包括参数
版本：UG 8.0
标签
电饭锅
内胆
拉深模
模具
冲压
图纸简介
电饭锅内锅拉深模（CAD图+UG三维） 厚度1.5mm
1）装配好的冲模，其闭合高度应符合设计要求。
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度。
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠。
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。
