连接板连续模（CAD图+UG三维）（ID:728860）

设备部件 / 模具类 / 连接板连续模（CAD图+UG三维）

©原创

平面图

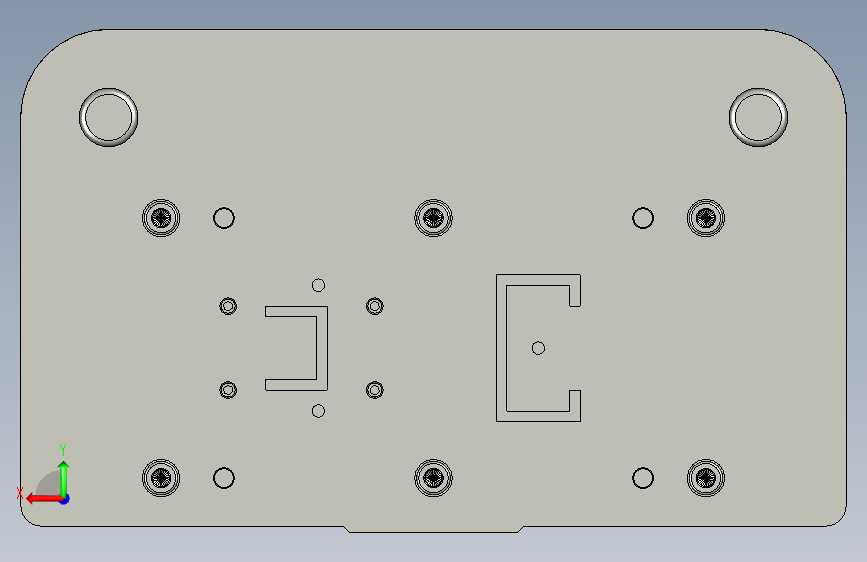

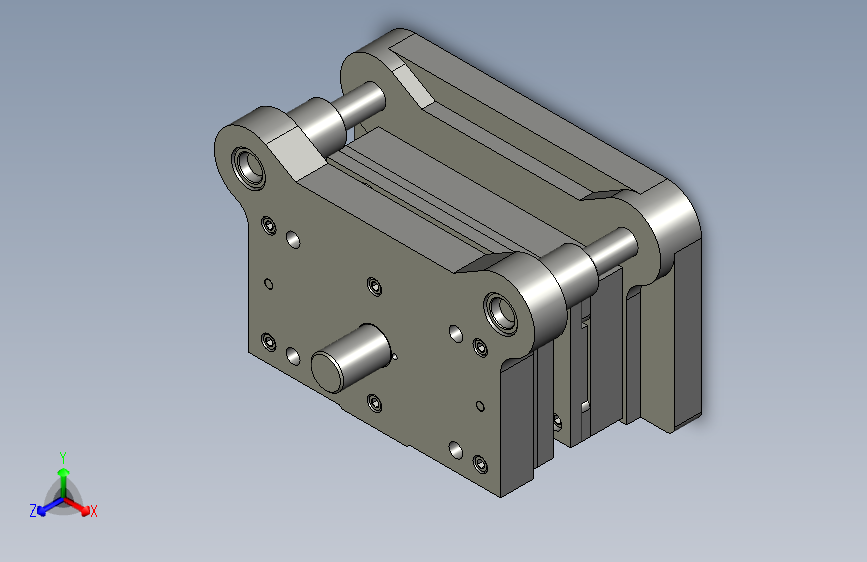

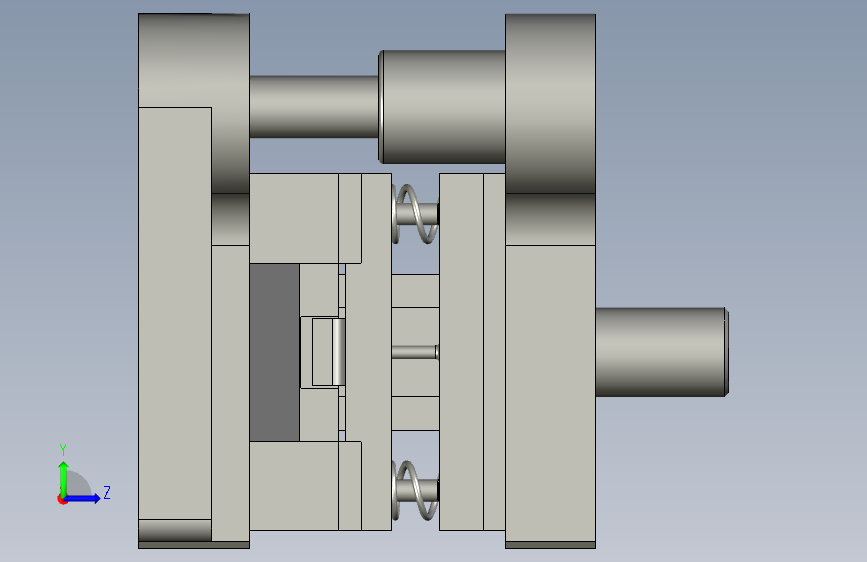

3D视图

文件列表

#	文件名称	文件大小
1	16955651855089.rar	3.48M
2	SN060.stp	1.84M
3	10_WQ_tumo.prt	134.00K
4	11_mobin.prt	178.00K
5	13_QK_tumo.prt	225.00K
6	14_fudingxiao.prt	128.50K
7	15_daozu.prt	141.50K
8	1_X_mozuo.prt	536.00K
9	20_tanhuang.prt	330.00K
10	21_daotao.prt	172.00K
11	22_xieliao_LD.prt	187.00K
12	23_daozhenxiao.prt	135.00K
13	2_aomo.prt	560.00K
14	3_xieliaoban.prt	310.50K
15	4_tumo_GDB.prt	368.50K
16	5_dianban.prt	153.50K
17	7_S_mozuo.prt	289.00K
18	8_CK_tumo.prt	134.50K
19	9_LL_tumo.prt	254.50K
20	daoliaoban.prt	216.00K
21	GB-T119.1-200010x20.prt	211.00K
22	GB-T119.1-200010x60.prt	211.00K
23	GB-T70.1-2000M10x20.prt	296.50K
24	GB-T70.1-2000M10x60.prt	305.50K
25	GB-T77-2000M8x8.prt	240.50K
26	gongjian.prt	229.50K
27	SN060-SM.prt	470.50K
28	SN060-XM.prt	429.00K
29	SN060.prt	232.00K
30	tanhuang.prt	325.50K
31	图纸.dwg	610.13K

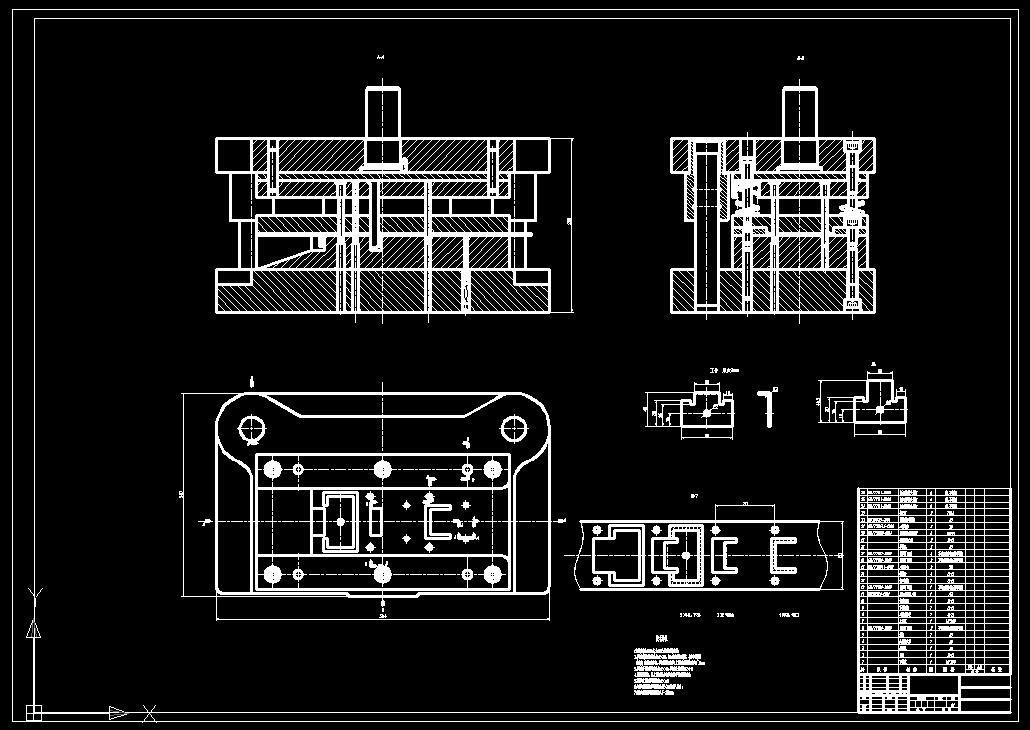

32	CAD装配图.jpg	105.37K

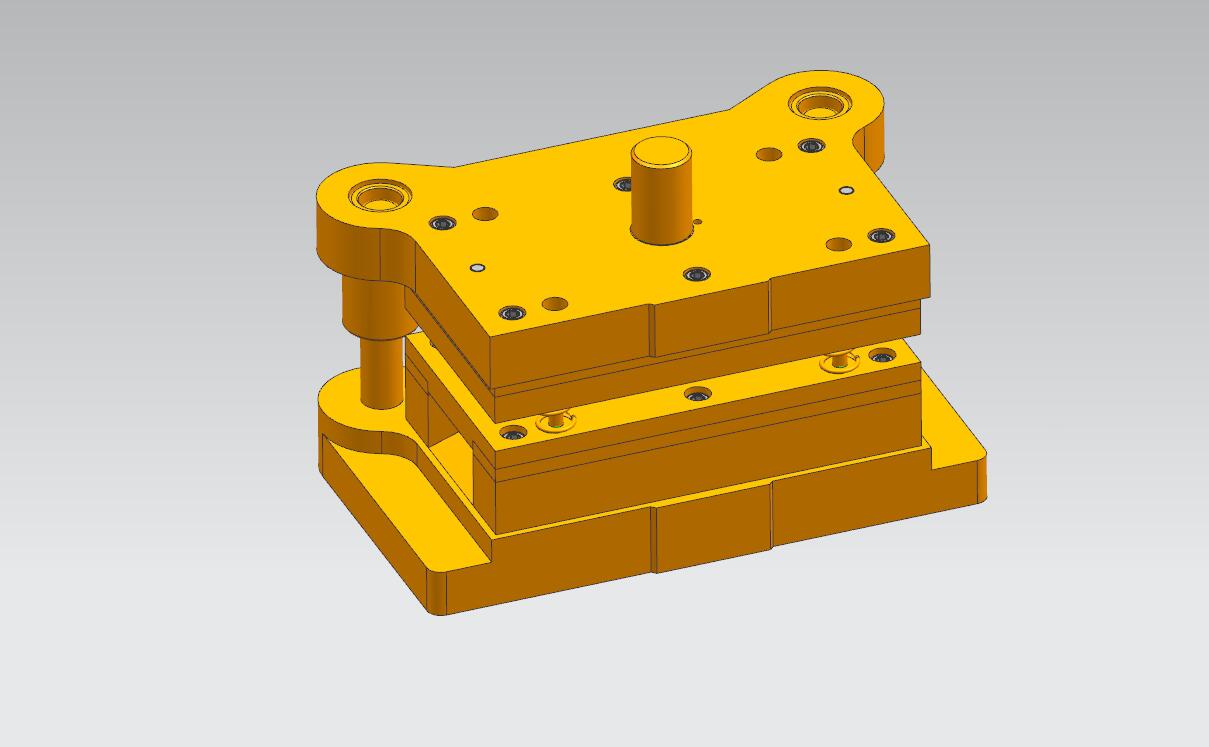

33	三维装配图.jpg	43.38K

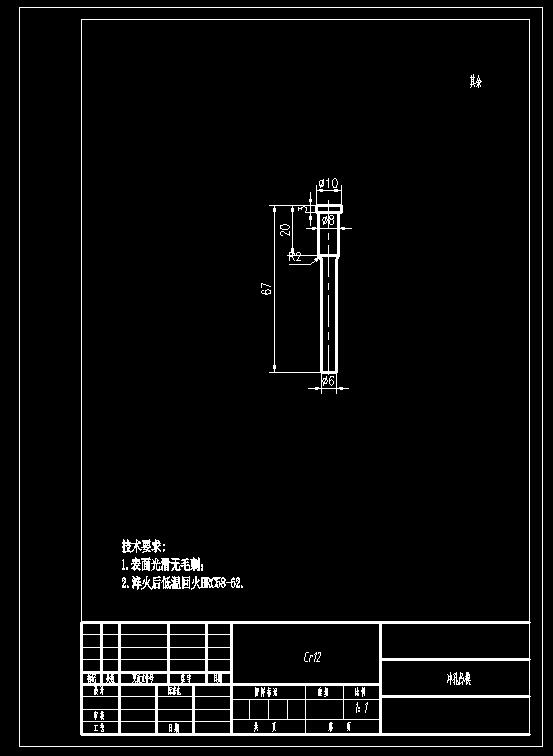

34	冲孔凸模.jpg	23.99K

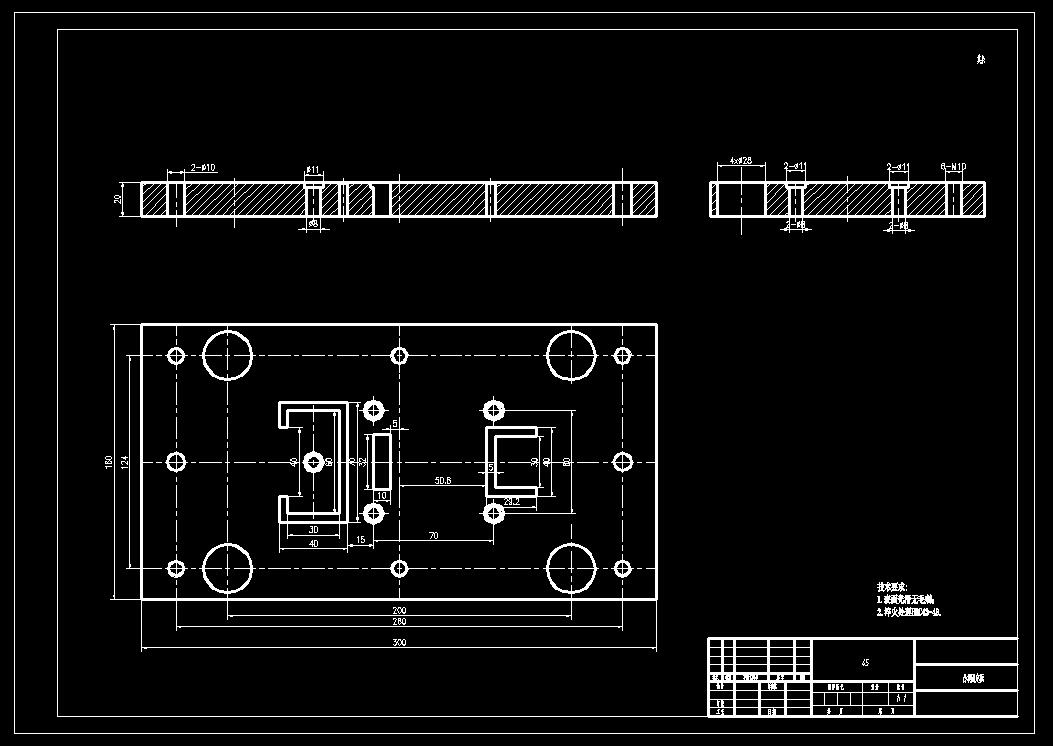

35	凸模固定板.jpg	67.30K
36	凹模.jpg	83.61K

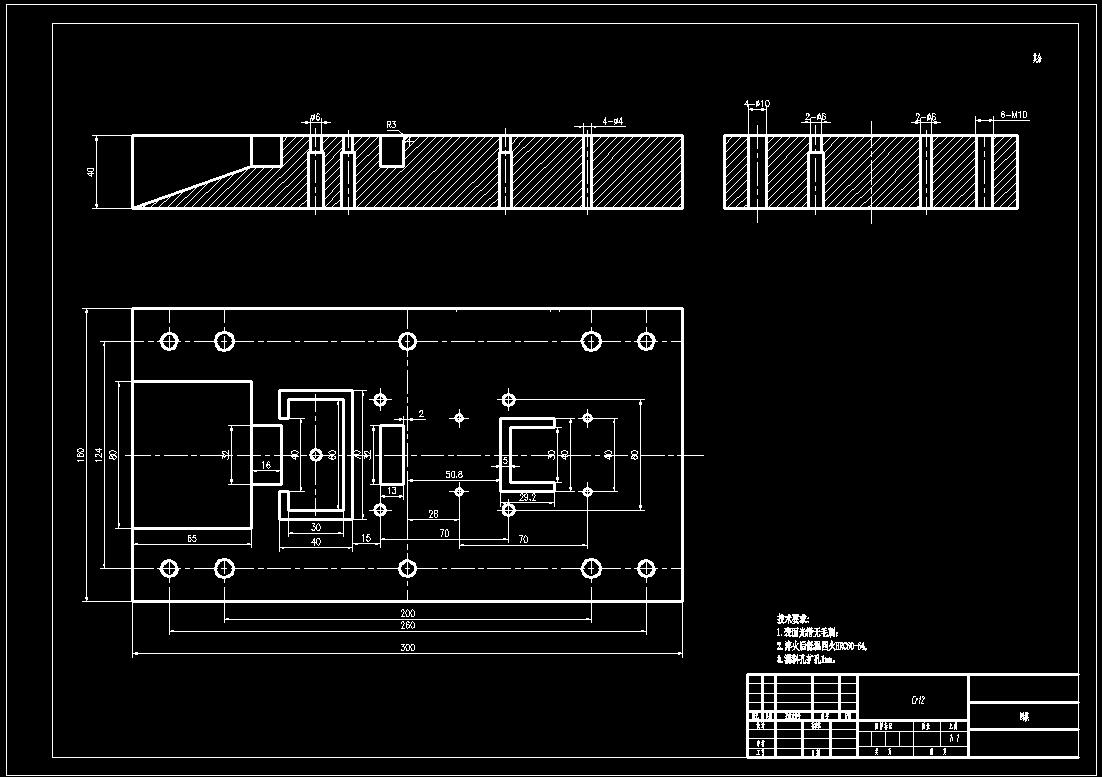

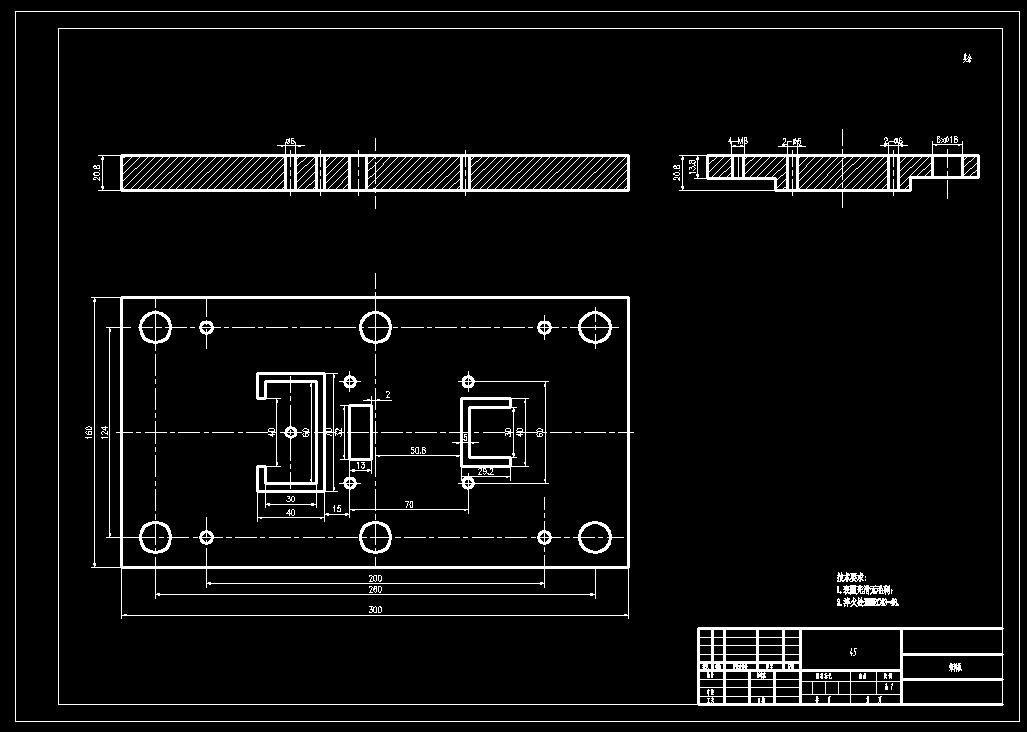

37	卸料板.jpg	63.37K

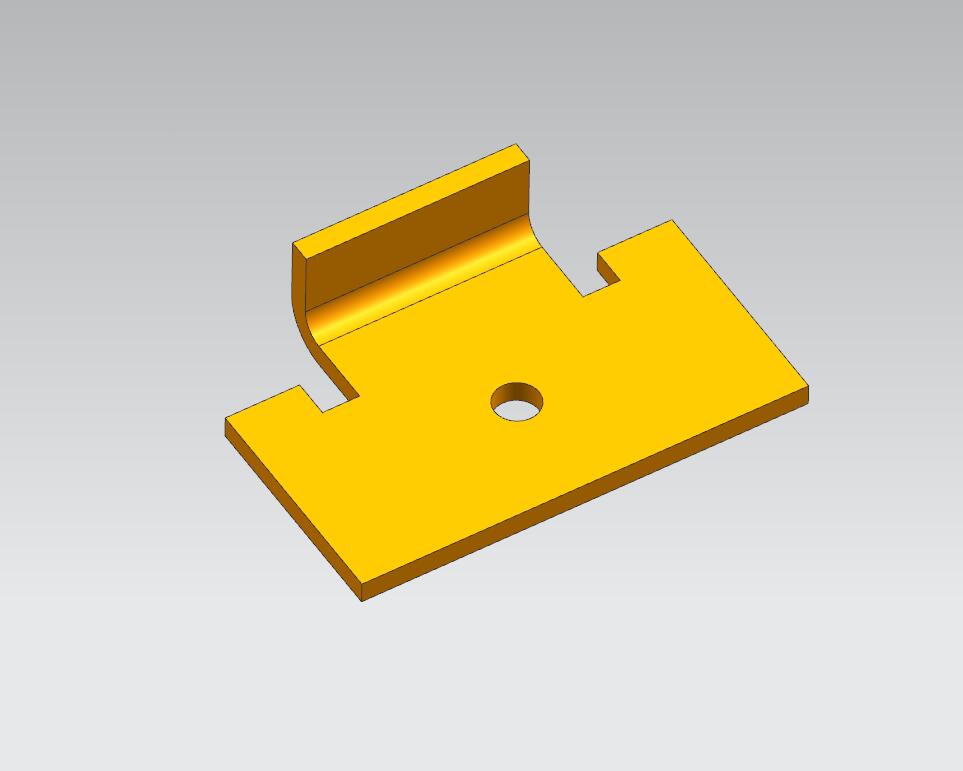

38	工件三维.jpg	21.83K

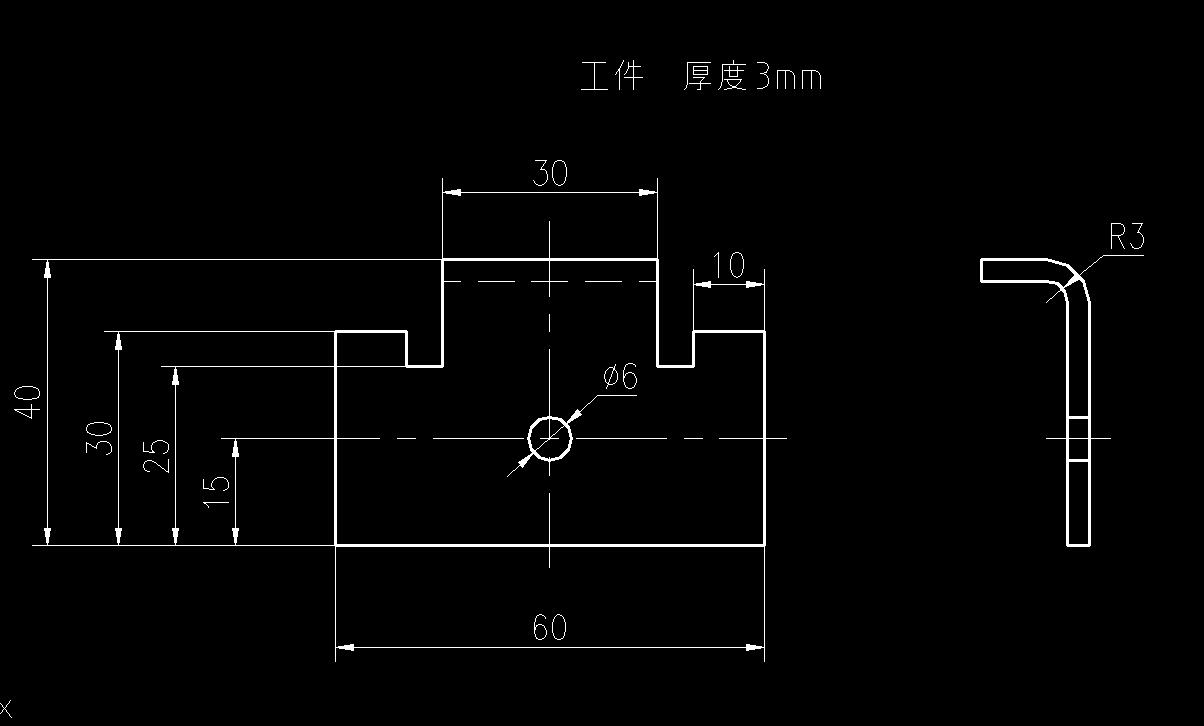

39	工件图.jpg	27.42K

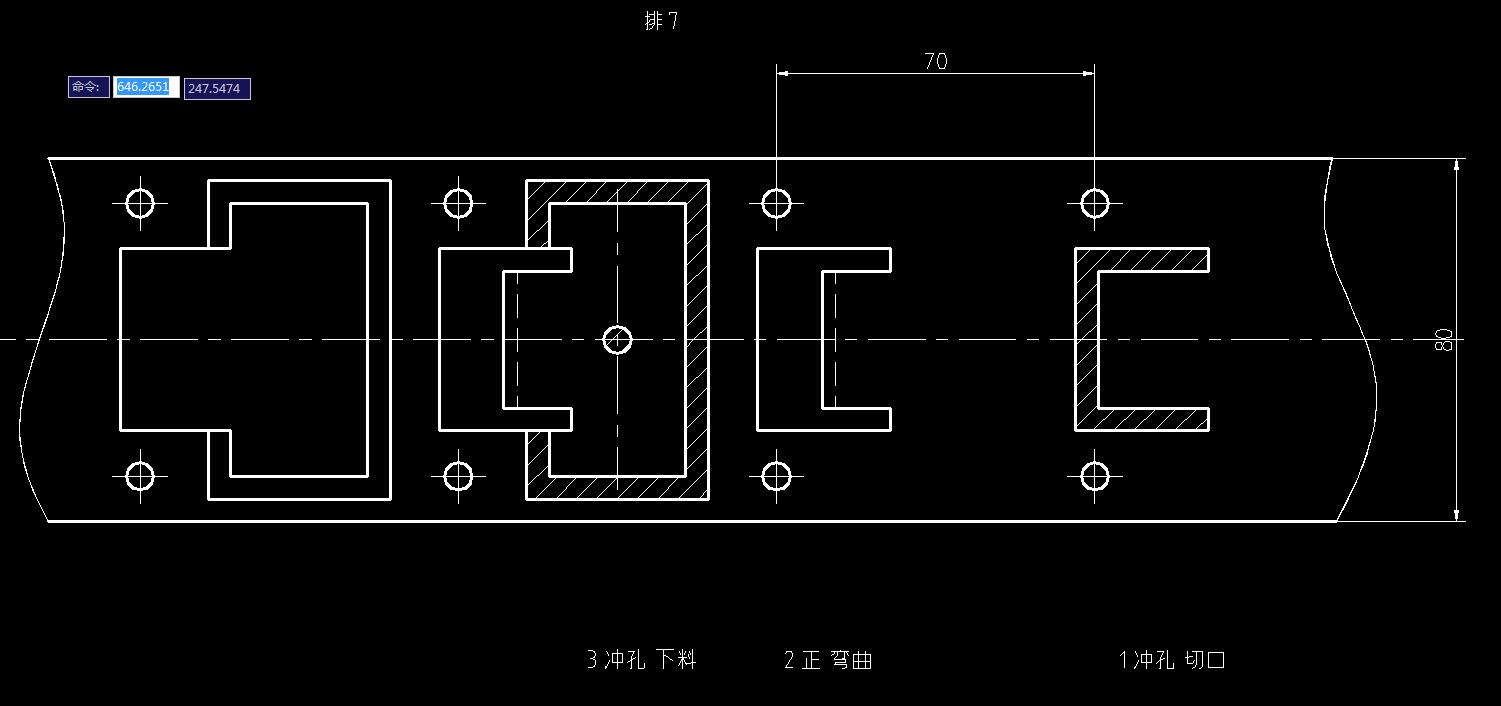

40	排样图.jpg	52.38K

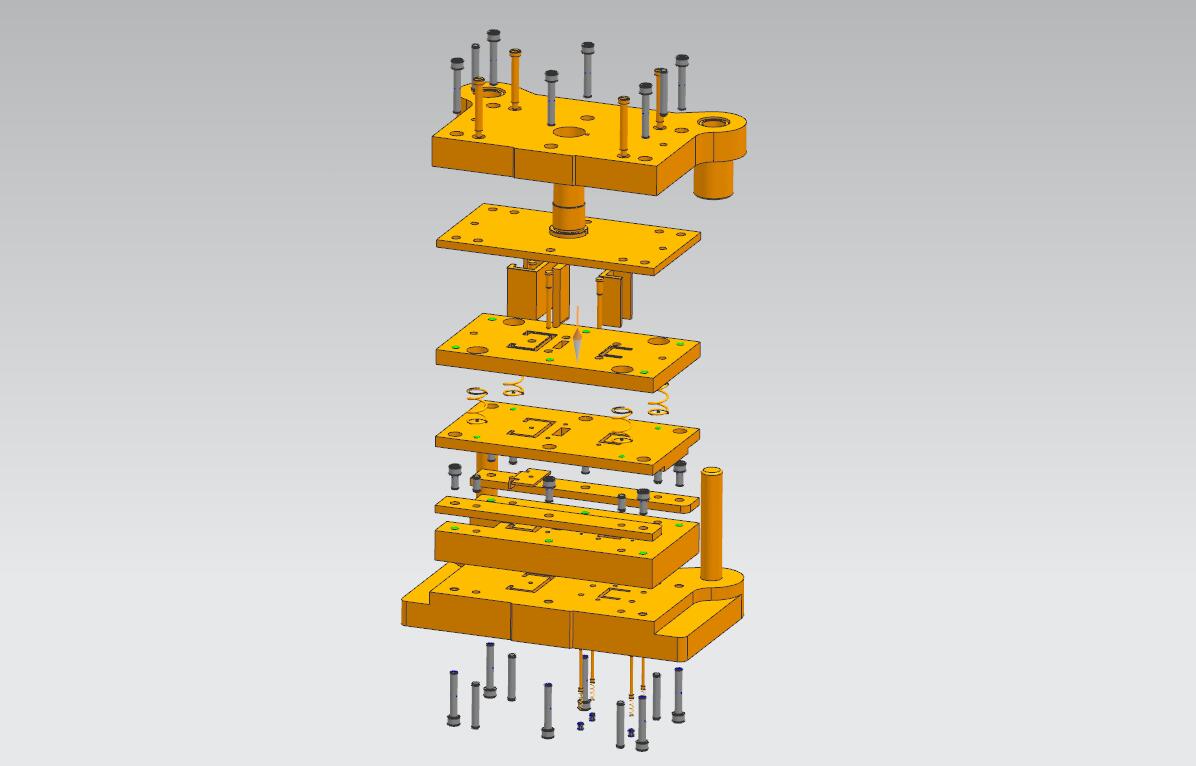

41	爆炸图.jpg	48.35K

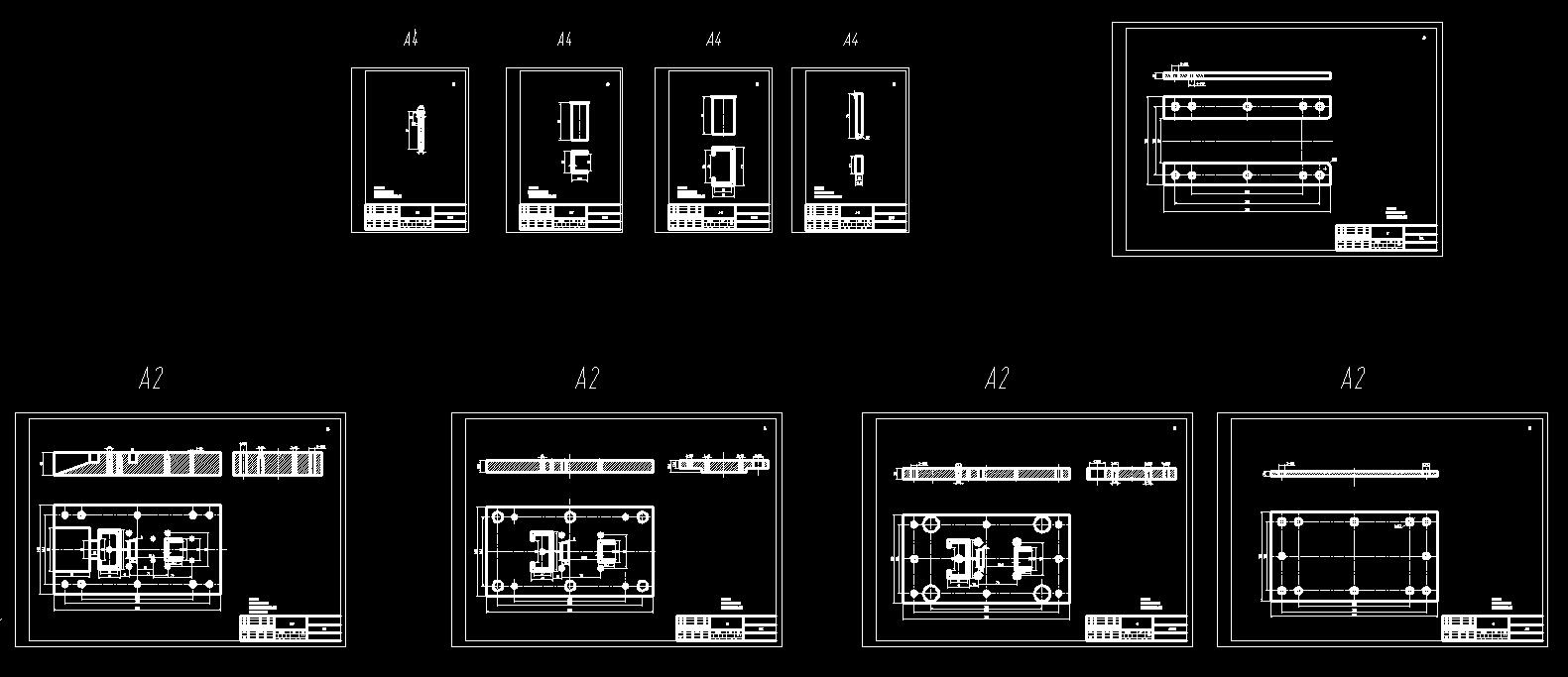

42	零件图.jpg	88.73K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,prt,dwg

文件大小：3.56M

所需金币：120

上传时间：2023-09-24 22:19:49

是否可编辑：可修改，包括参数

版本：STEP

标签

连接板

连续模

模具

冲压

图纸简介

连接板连续模（CAD图+UG三维） 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
