马达盖级进模（CAD图+UG三维）（ID:731440）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16957358199488.rar | 3.69M |
| 2 | GHJ132--UG.dwg | 611.34K |
| 3 | GHJ132.stp | 2.10M |
| 4 | 10_CK_tumo.prt | 139.50K |
| 5 | 11_daozhenxiao.prt | 136.50K |
| 6 | 12_ZX_tumo.prt | 140.00K |
| 7 | 13_mobin.prt | 182.50K |
| 8 | 15_LS_tumo.prt | 141.00K |
| 9 | 16_QK_tumo.prt | 137.00K |
| 10 | 17_CDZK_tumo.prt | 137.50K |
| 11 | 18_daozu.prt | 142.50K |
| 12 | 1_X_mozuo.prt | 1012.00K |
| 13 | 20_tanhuang.prt | 336.00K |
| 14 | 21_daotao.prt | 178.00K |
| 15 | 22_xieliao_LD.prt | 178.00K |
| 16 | 25_fudingxiao.prt | 141.00K |
| 17 | 2_aomo.prt | 700.00K |
| 18 | 3_xieliaoban.prt | 284.00K |
| 19 | 4_tumo_GDB.prt | 544.00K |
| 20 | 5_dianban.prt | 168.00K |
| 21 | 7_S_mozuo.prt | 418.50K |
| 22 | 8_QD_tumo.prt | 131.50K |
| 23 | 9_fanbian_tumo.prt | 134.00K |
| 24 | GB-T119.1-200010x90.prt | 210.50K |
| 25 | GB-T70.1-2000M10x80.prt | 305.50K |
| 26 | GB-T77-2000M12x12.prt | 242.00K |
| 27 | GHJ132-SM.prt | 552.00K |
| 28 | GHJ132-XM.prt | 532.00K |

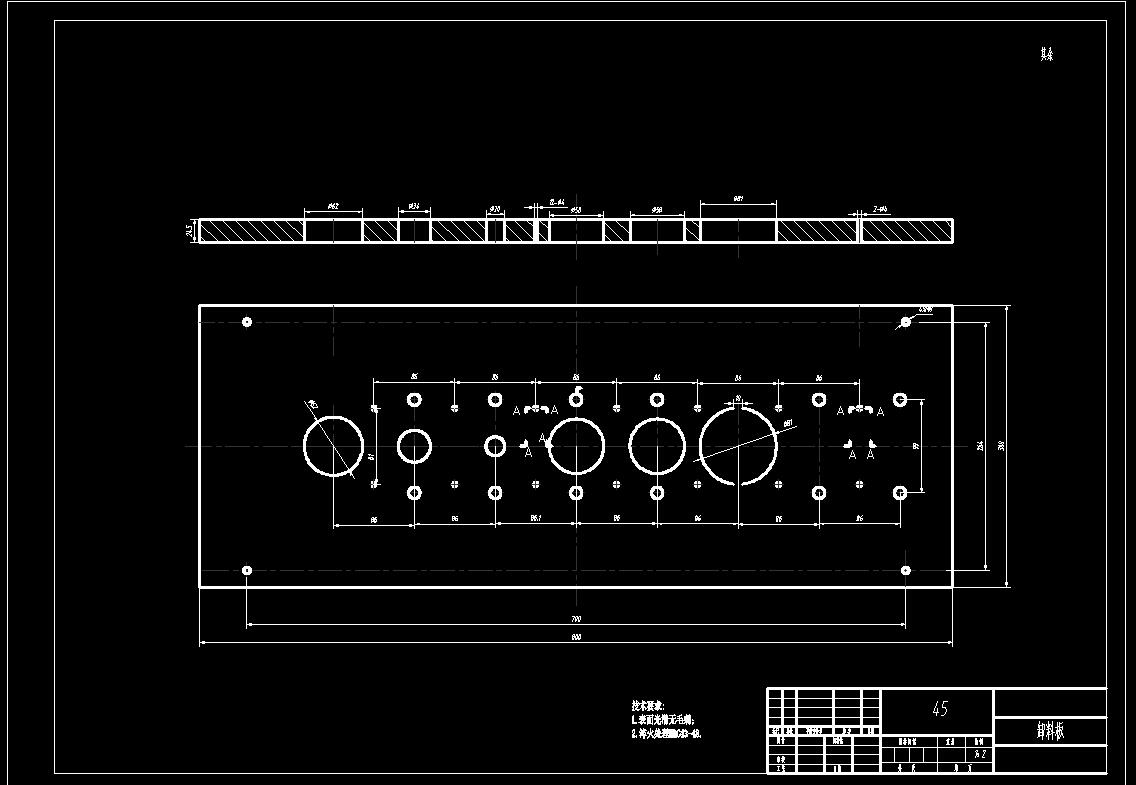

| 29 | GHJ132.log | 29.78K |
| 30 | GHJ132.prt | 265.50K |
| 31 | gongjian.prt | 163.50K |
| 32 | tanhuang.prt | 370.50K |

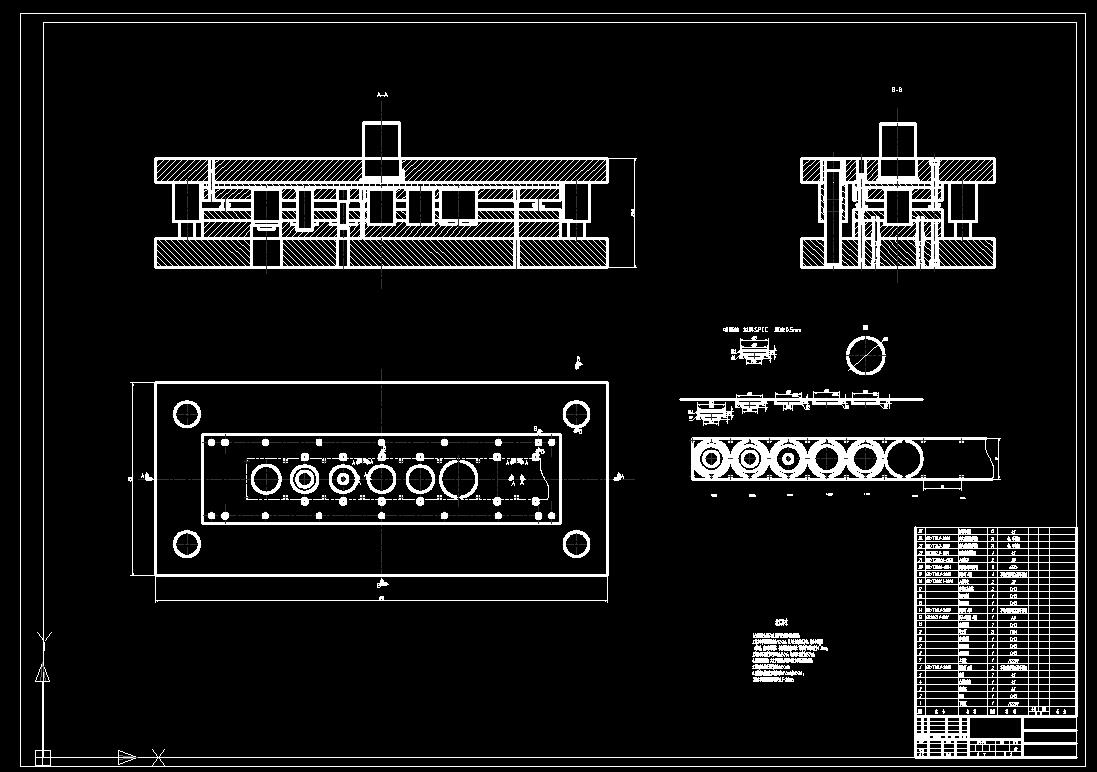

| 33 | CAD装配图.jpg | 98.26K |

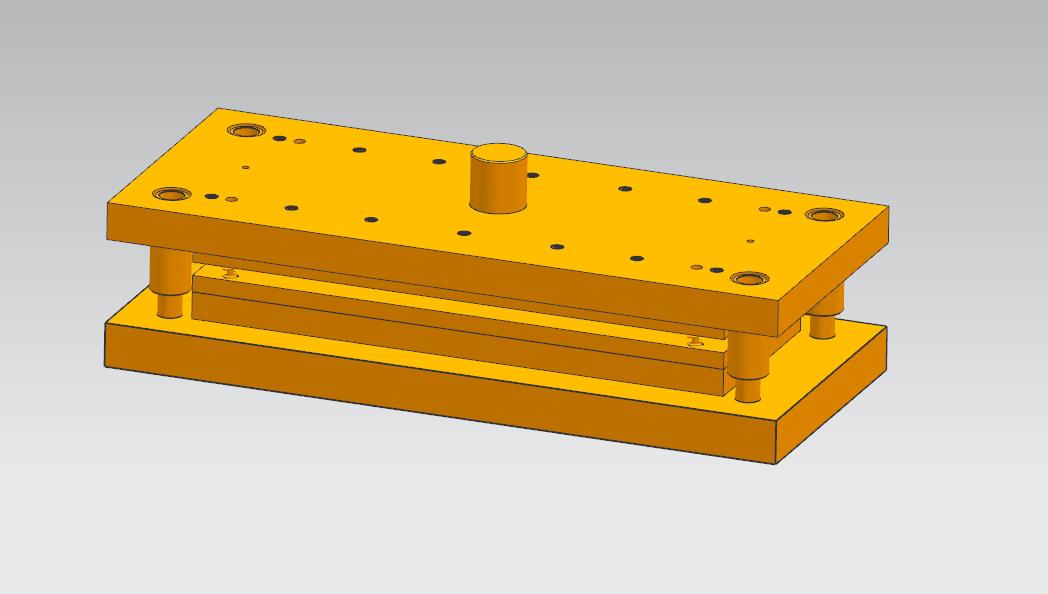

| 34 | 三维装配图.jpg | 37.59K |

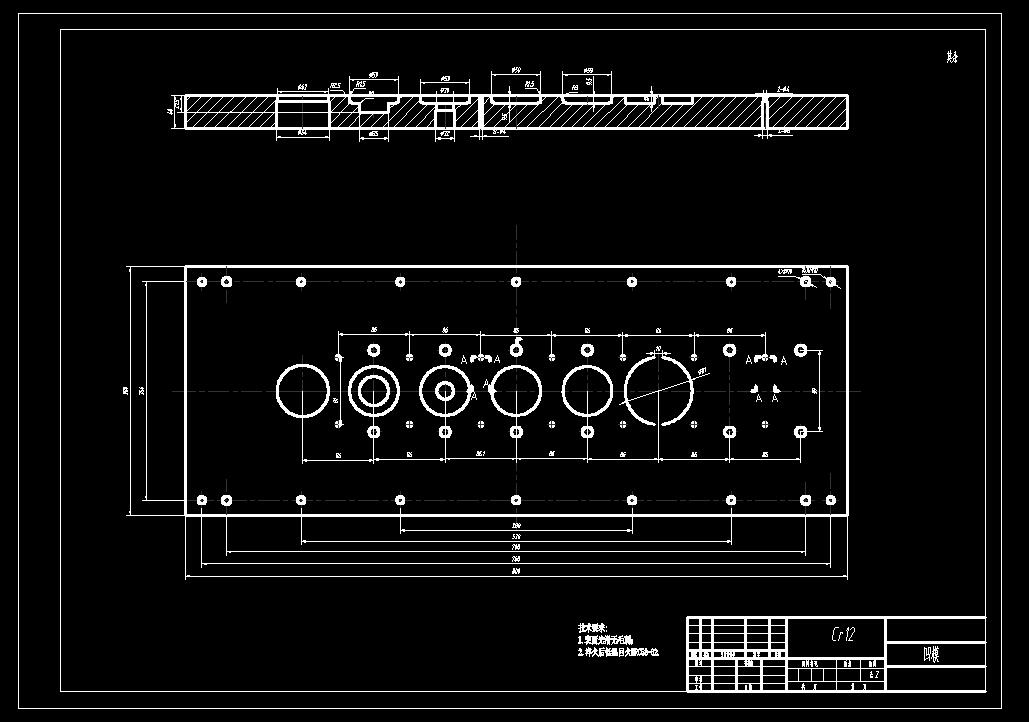

| 35 | 凹模.jpg | 68.35K |
| 36 | 卸料板.jpg | 63.84K |

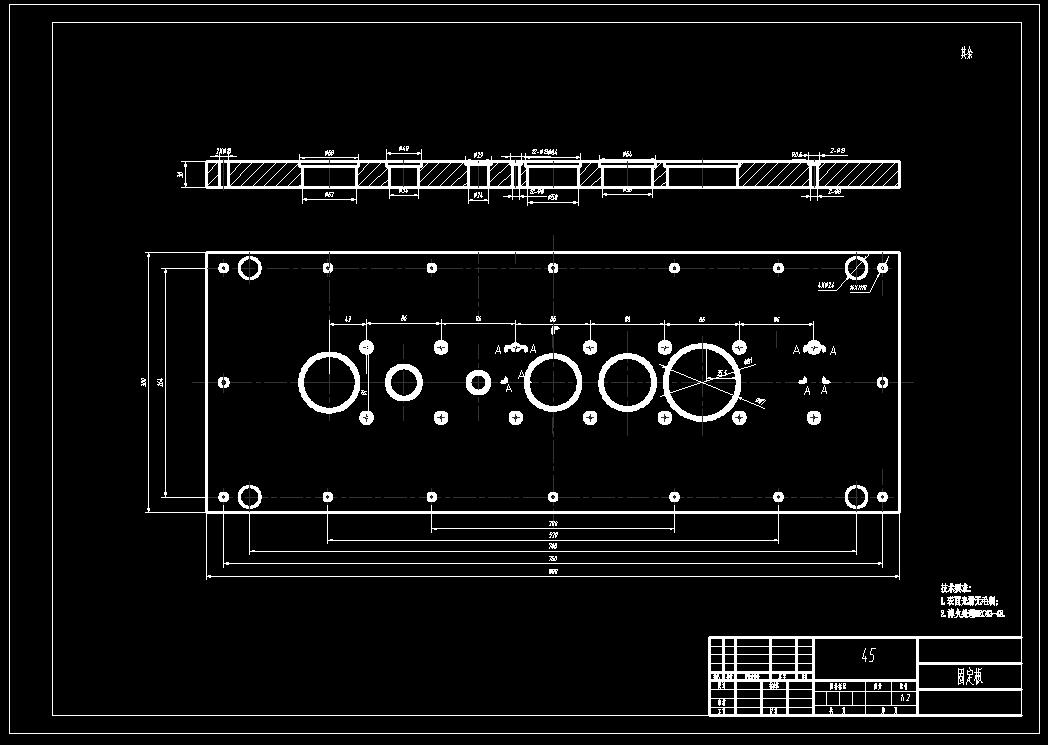

| 37 | 固定板.jpg | 66.27K |
| 38 | 工件三维.jpg | 34.98K |

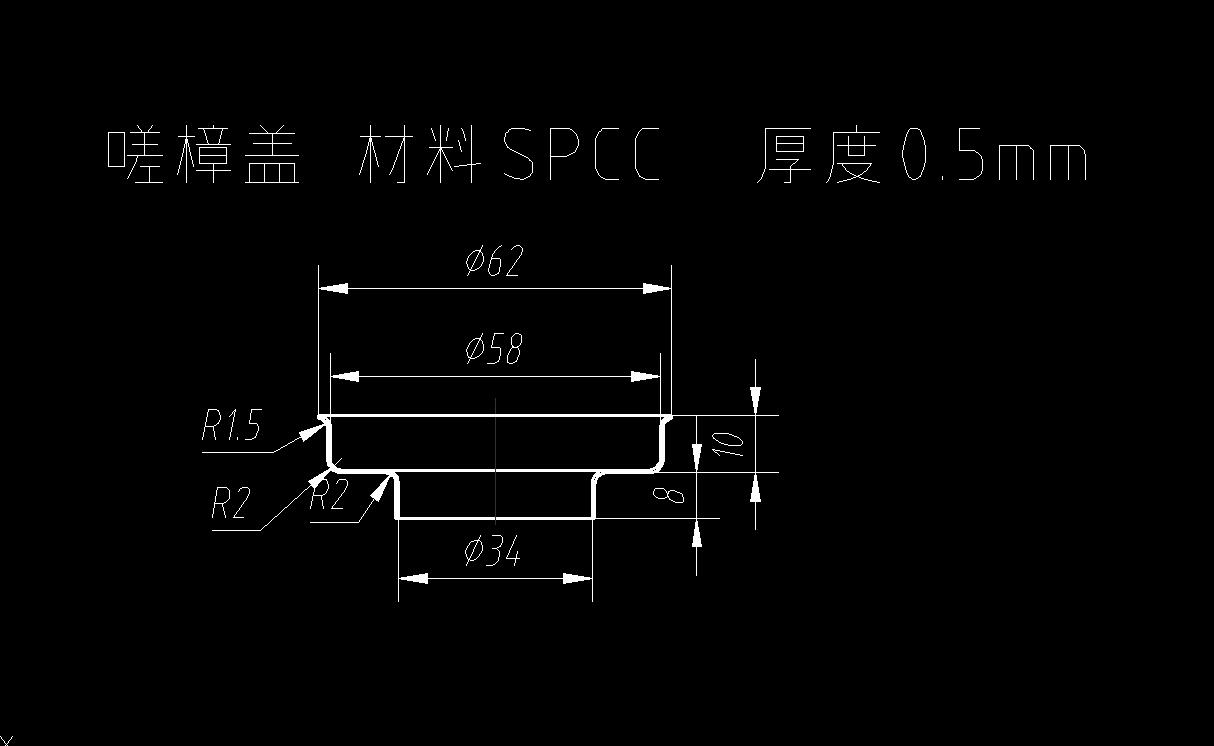

| 39 | 工件图.jpg | 30.91K |

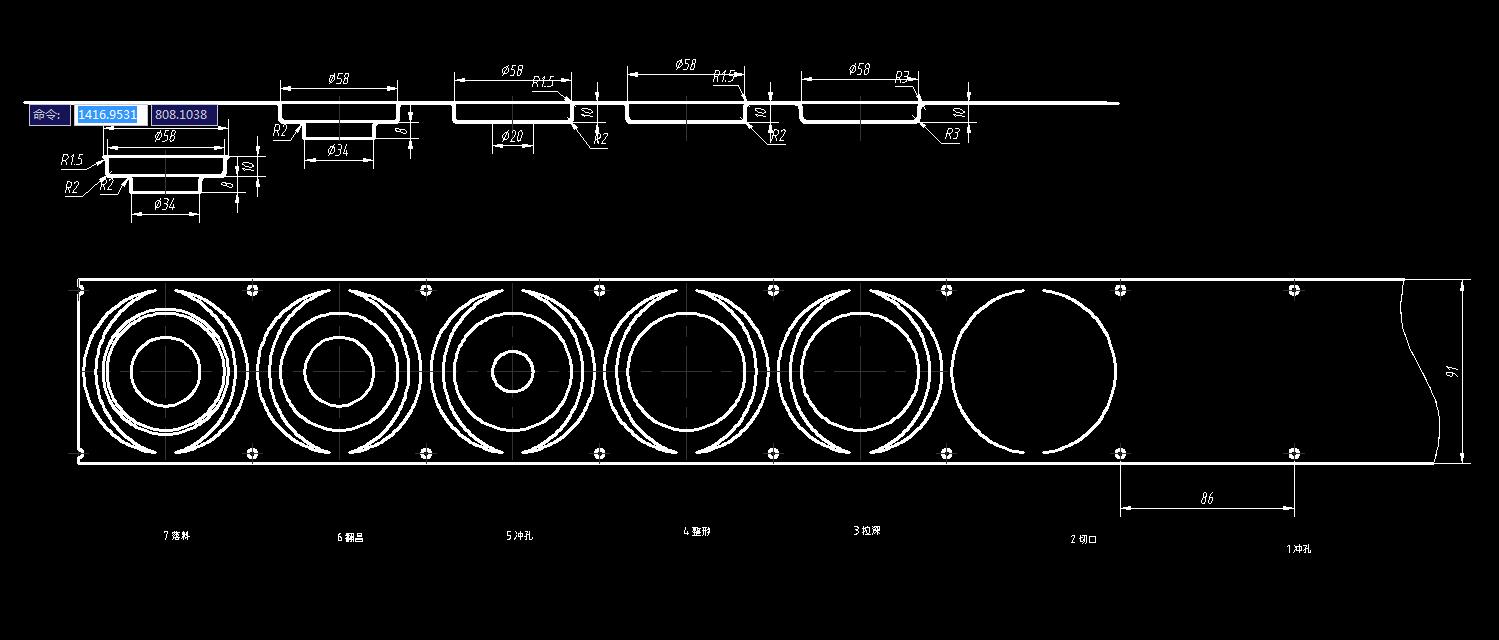

| 40 | 排样图.jpg | 78.77K |

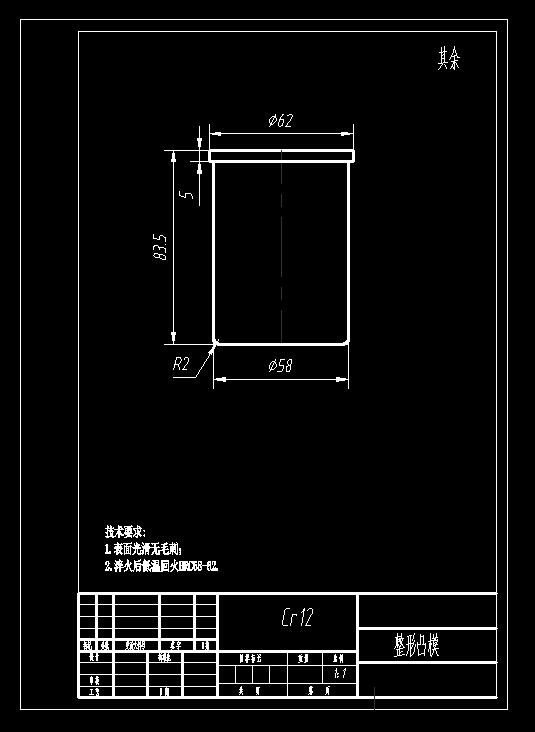

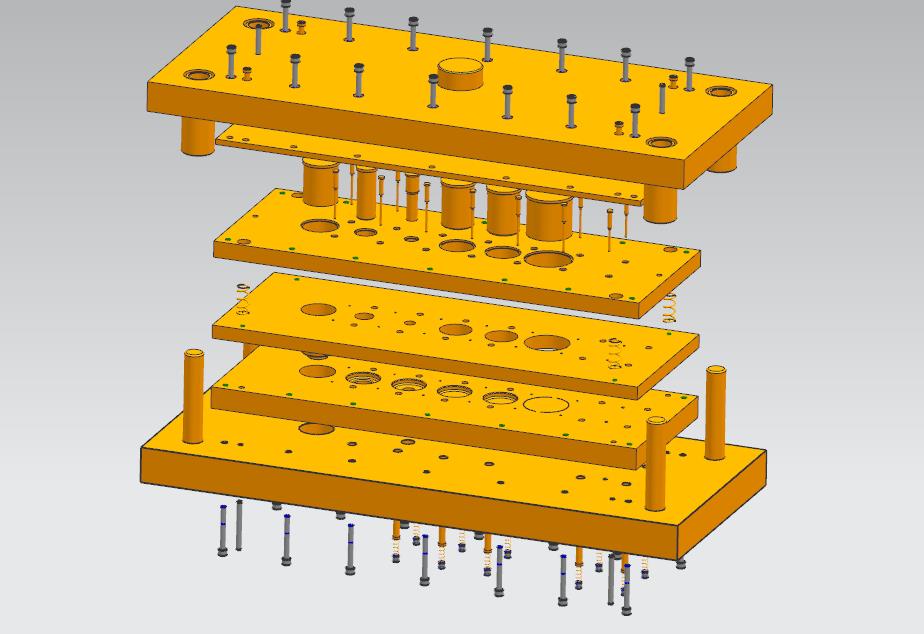

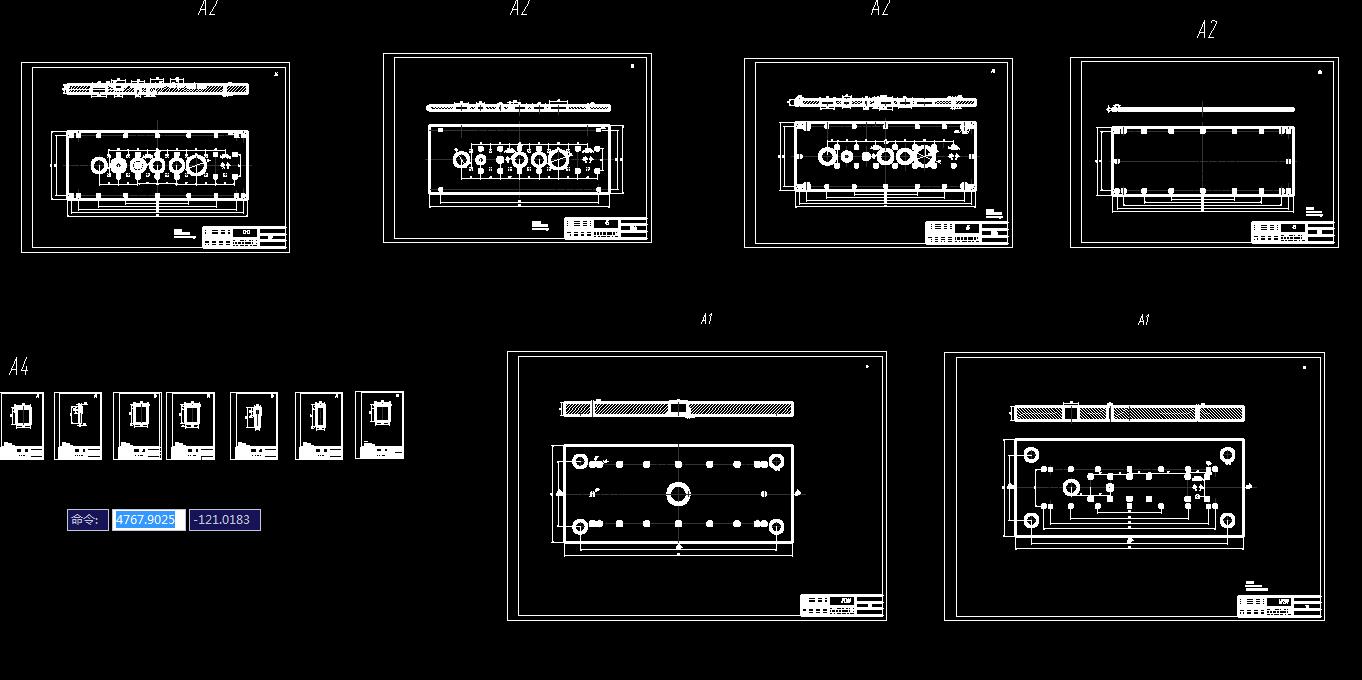

| 41 | 整形凸模.jpg | 25.14K |
| 42 | 爆炸图.jpg | 62.69K |
| 43 | 零件图.jpg | 82.69K |
此图纸下载需要120金币
立即下载
发布者
机械师
创作: 1295
粉丝: 65
加入时间：2022-12-31
模型信息
图纸ID：731440
图纸格式：dwg,stp,prt
文件大小：3.78M
所需金币：120
上传时间：2023-09-26 21:43:41
是否可编辑：可修改，包括参数
软件版本：UG 8.0
标签
马达盖
级进模
模具
冲压
端盖
图纸简介
马达盖级进模（CAD图+UG三维） 材料SPCC 厚度0.5mm
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
