钢制车用防护板挡泥板冲孔落料复合模(CAD图+UG三维)（ID:731461）

设备部件 / 模具类 / 钢制车用防护板挡泥板冲孔落料复合模(CAD图+UG三维)

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16957379147642.rar	3.86M
2	WHJ004.stp	1.41M
3	10_tumo_GDB.prt	256.50K
4	11_dianban.prt	153.00K
5	12_S_mozuo.prt	345.50K
6	14_CK_tumo.prt	131.00K
7	15_CCYK_tumo.prt	150.50K
8	18_dagan.prt	131.00K
9	19_mobin.prt	213.00K
10	1_X_mozuo.prt	475.00K
11	21_CJXK_tumo.prt	168.50K
12	23_tuijianqi.prt	244.50K
13	24_tuaomo.prt	367.50K
14	27_dangliangxiao.prt	135.50K
15	2_daozu.prt	143.50K
16	3_xieliao_LD.prt	184.00K
17	4_X_gudingban.prt	277.00K
18	6_xieliaoxiangjiao.prt	136.50K
19	7_xieliaoban.prt	229.50K
20	8_aomo.prt	277.50K
21	9_daotao.prt	177.00K
22	dinggan.prt	141.00K
23	GB-T119.1-200012x100.prt	211.50K
24	GB-T119.1-200012x80.prt	211.50K
25	GB-T70.1-2000M10x100.prt	296.50K
26	GB-T70.1-2000M12x100.prt	296.50K
27	GB-T70.1-2000M12x30.prt	297.00K
28	GB-T70.1-2000M12x70.prt	308.50K
29	gongjian.prt	178.00K
30	tanhuang.prt	294.50K
31	WHJ004-SM.prt	253.50K
32	WHJ004-XM.prt	676.00K
33	WHJ004.prt	227.50K
34	装配图.dwg	819.72K
35	零件图.dwg	467.72K

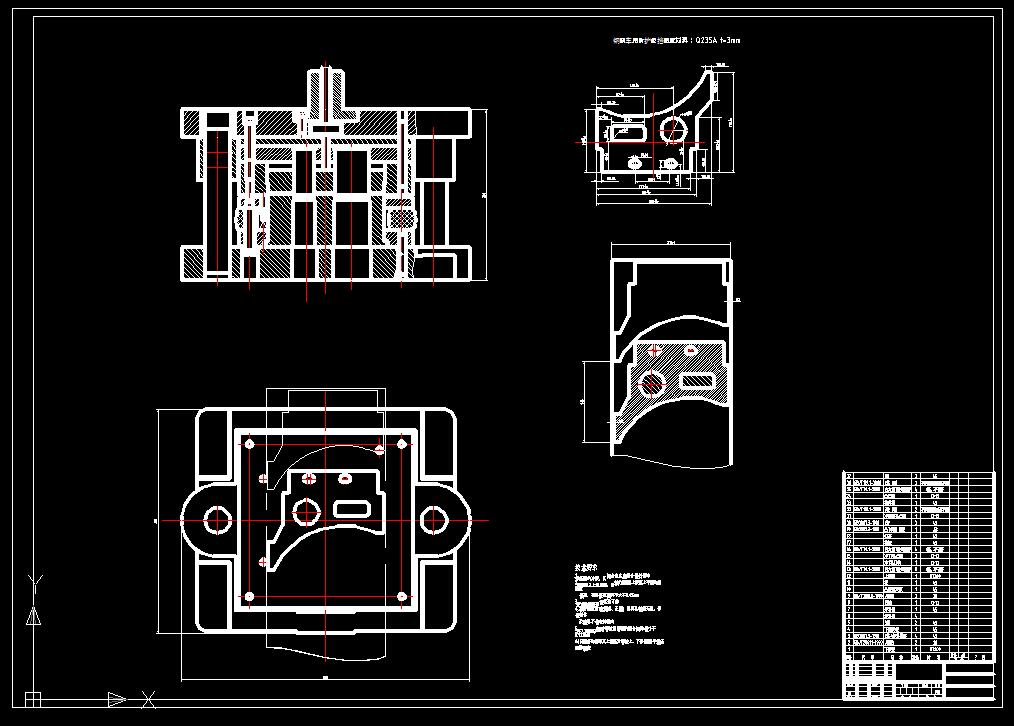

36	CAD装配图.jpg	87.80K

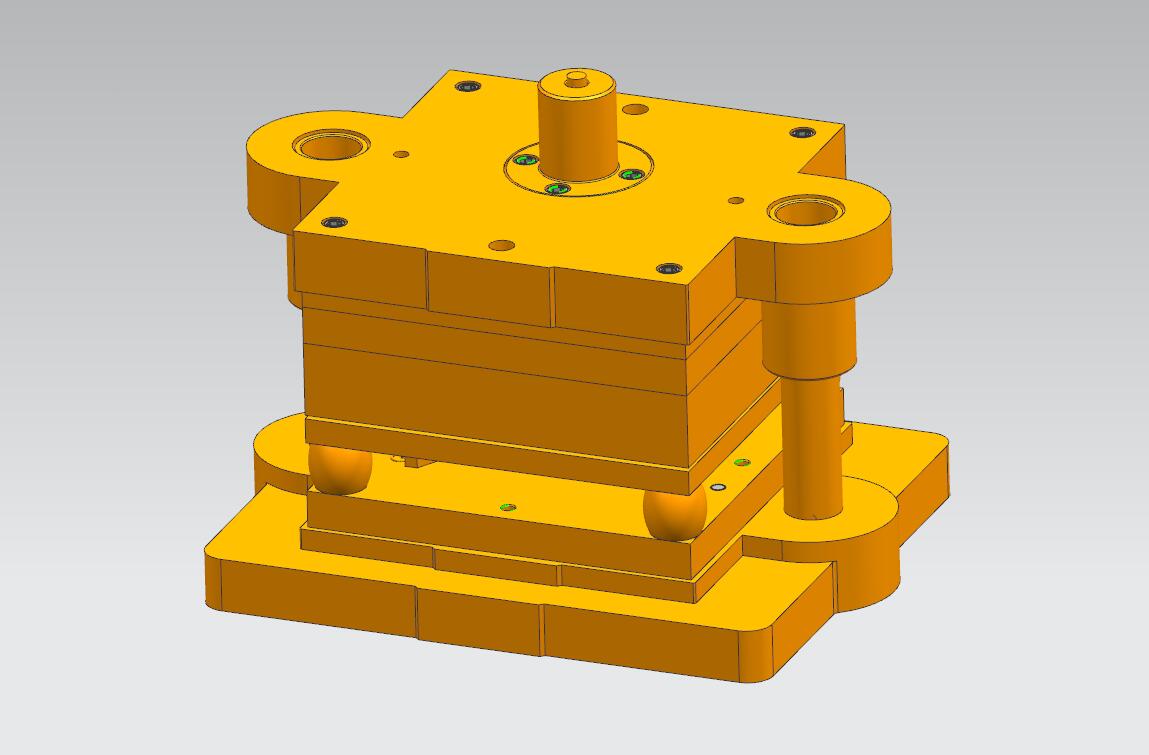

37	三维装配图.jpg	48.05K
38	下固定板.jpg	40.82K
39	冲孔凸模.jpg	28.40K
40	凸凹模.jpg	53.24K

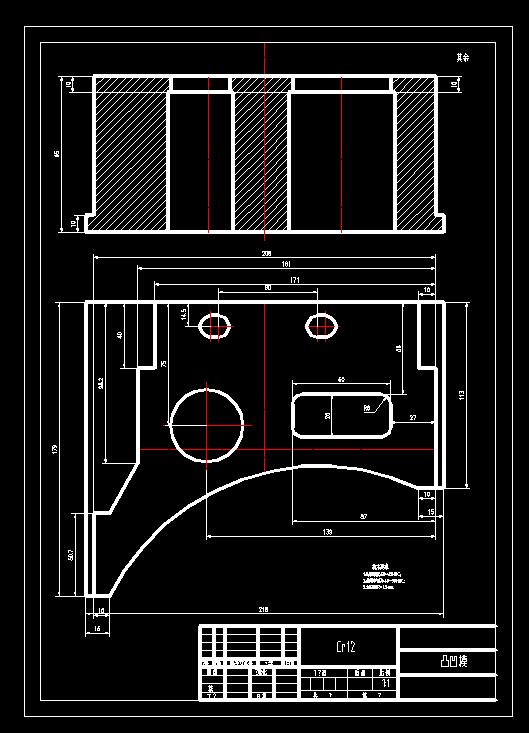

41	凸模固定板.jpg	42.14K

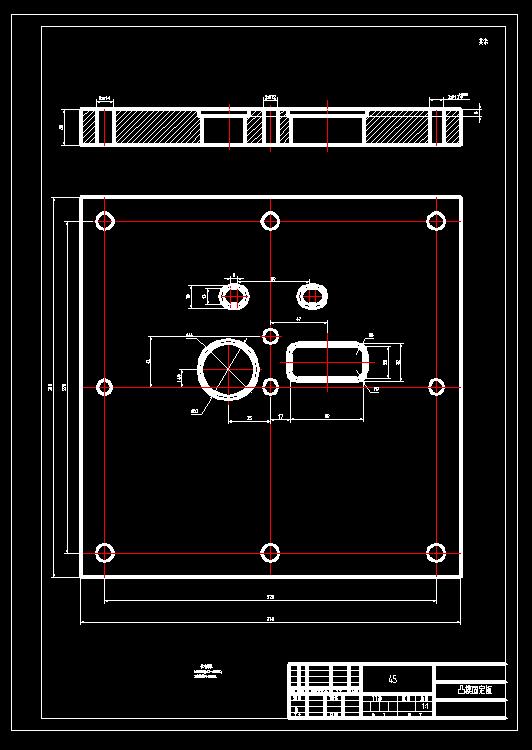

42	凹模.jpg	40.91K

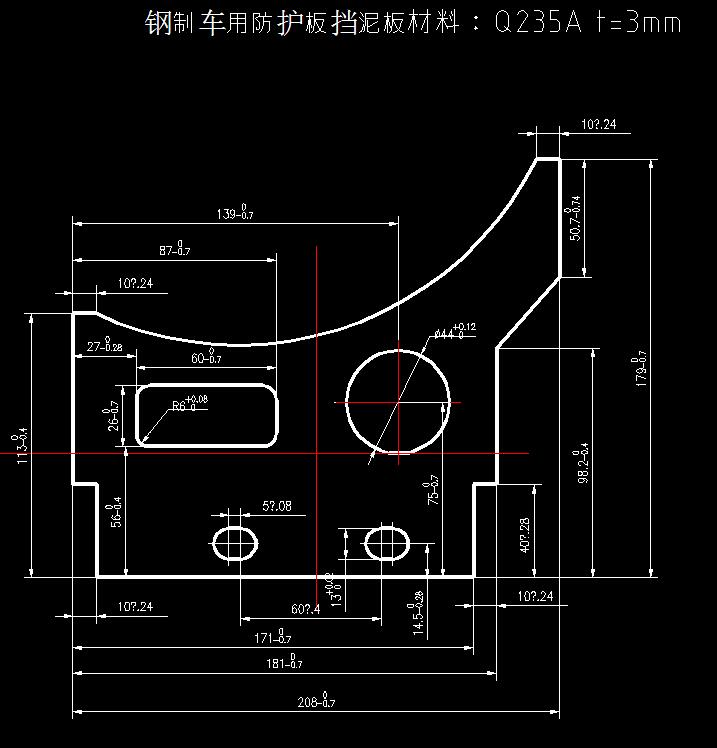

43	工件三维.jpg	17.73K
44	工件图.jpg	45.98K

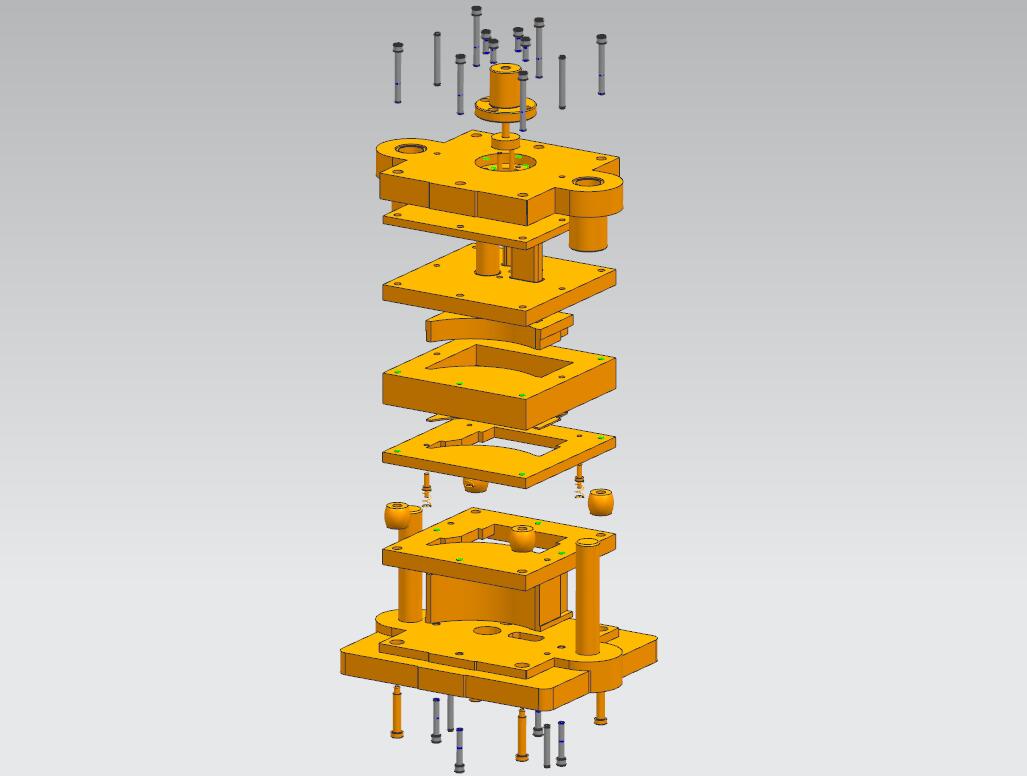

45	爆炸图.jpg	42.89K

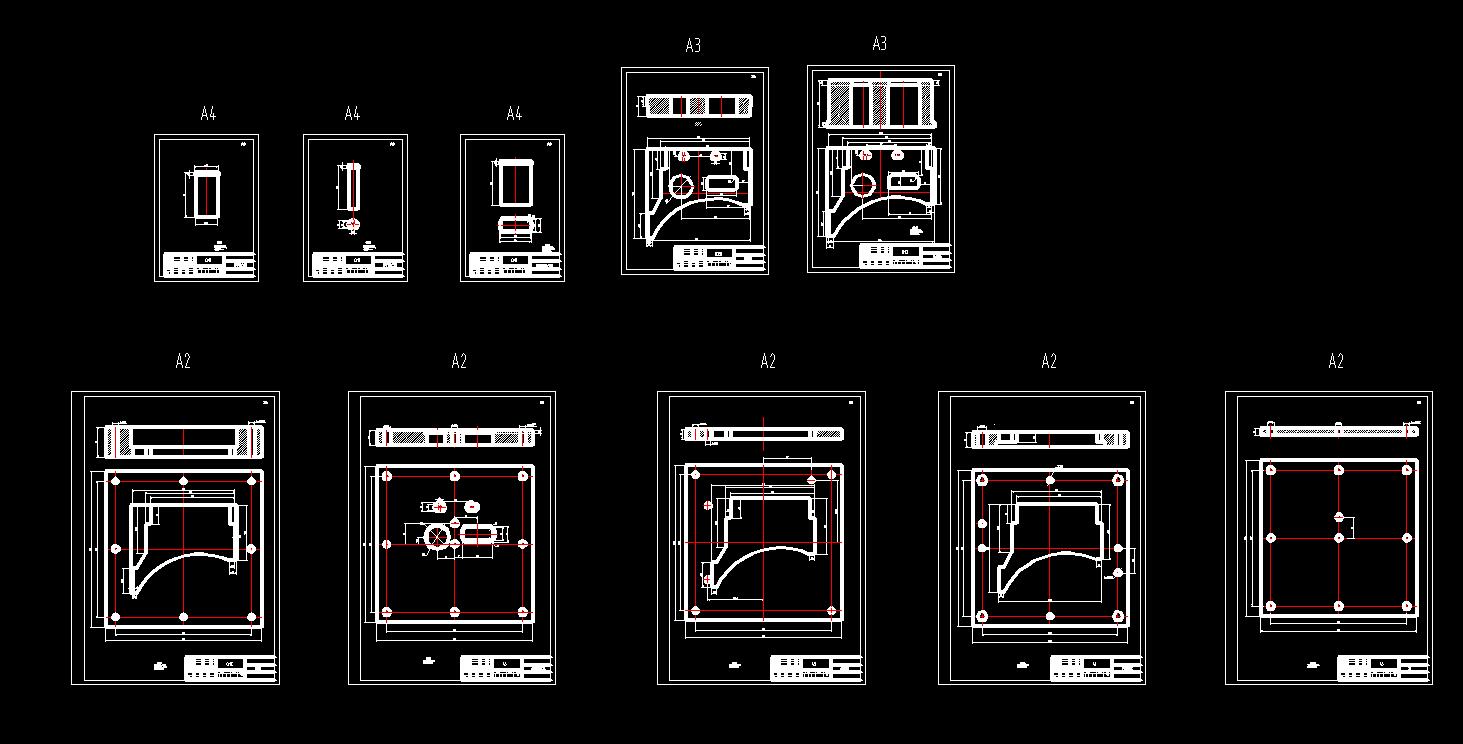

46	零件图.jpg	99.58K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,prt,dwg

文件大小：3.95M

所需金币：80

上传时间：2023-09-26 22:18:36

是否可编辑：可修改，包括参数

版本：UG 8.0

标签

挡泥板

复合模

冲压

模具

图纸简介

钢制车用防护板挡泥板冲孔落料复合模(CAD图+UG三维) 材料：Q235A t=3mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
