翻边圆筒冲孔模（CAD图+Proe三维）（ID:732089）

设备部件 / 模具类 / 翻边圆筒冲孔模（CAD图+Proe三维）

©原创

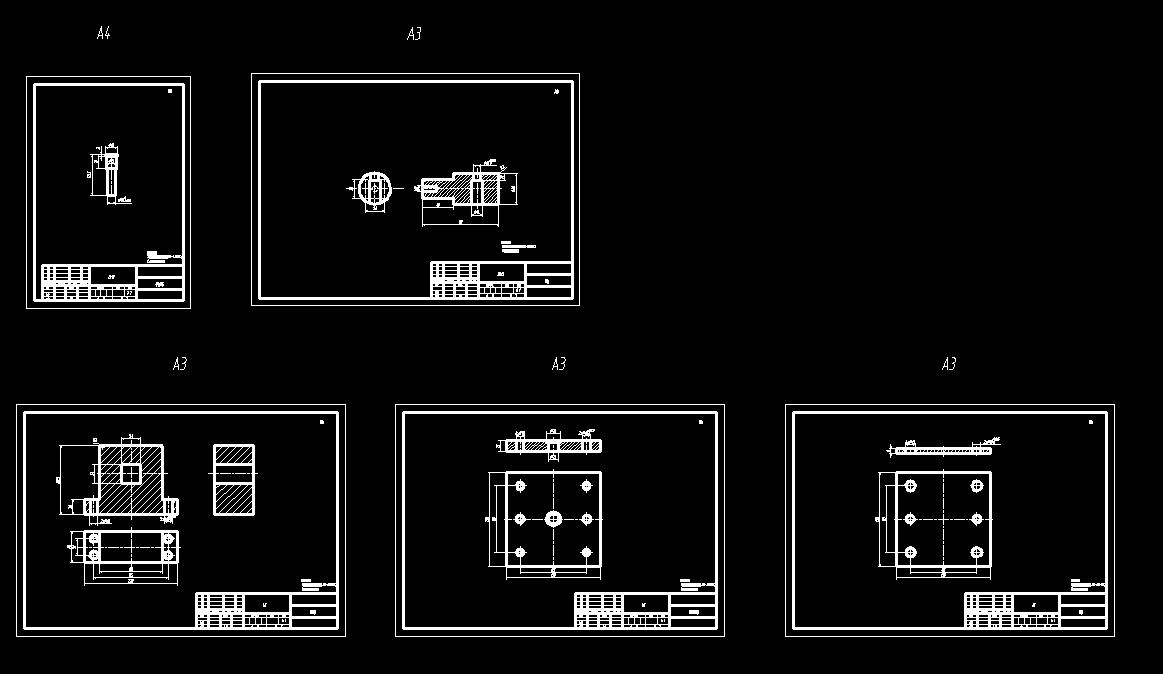

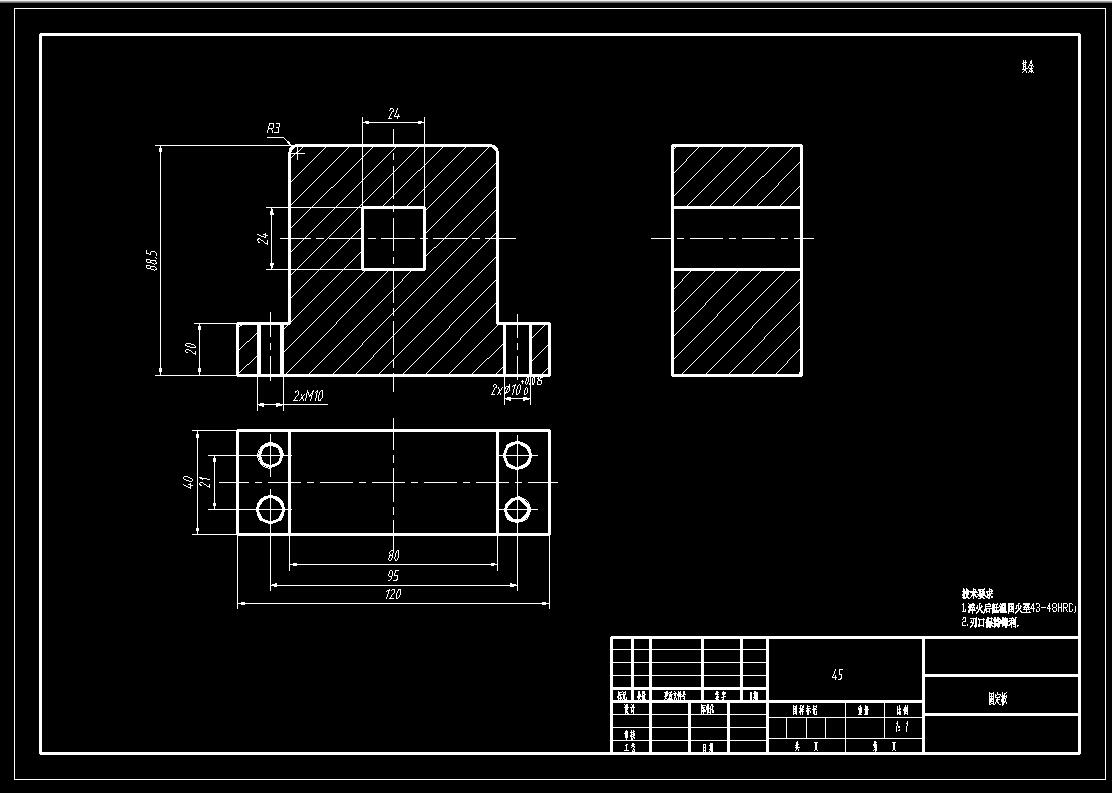

平面图

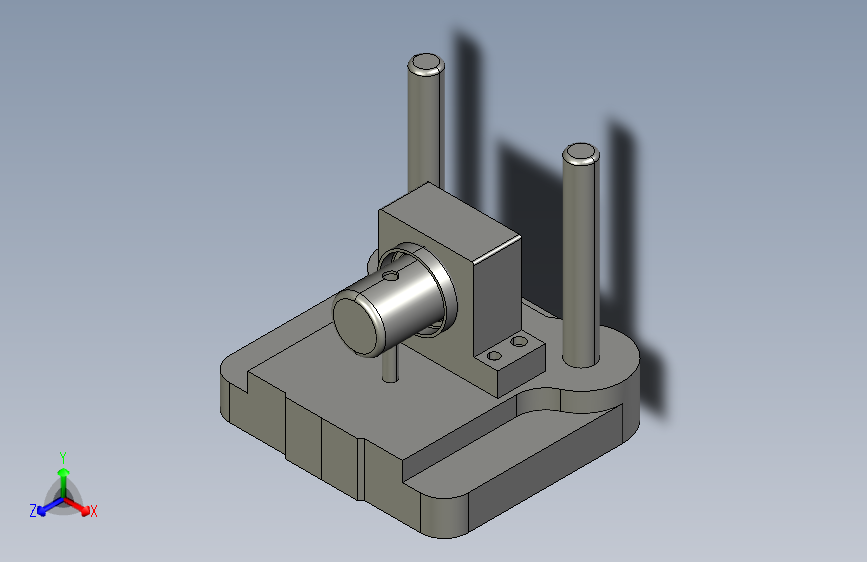

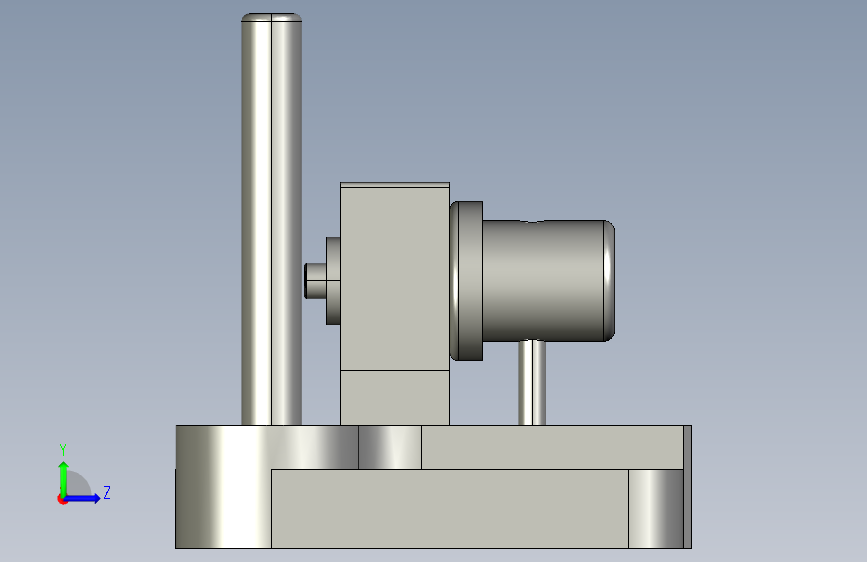

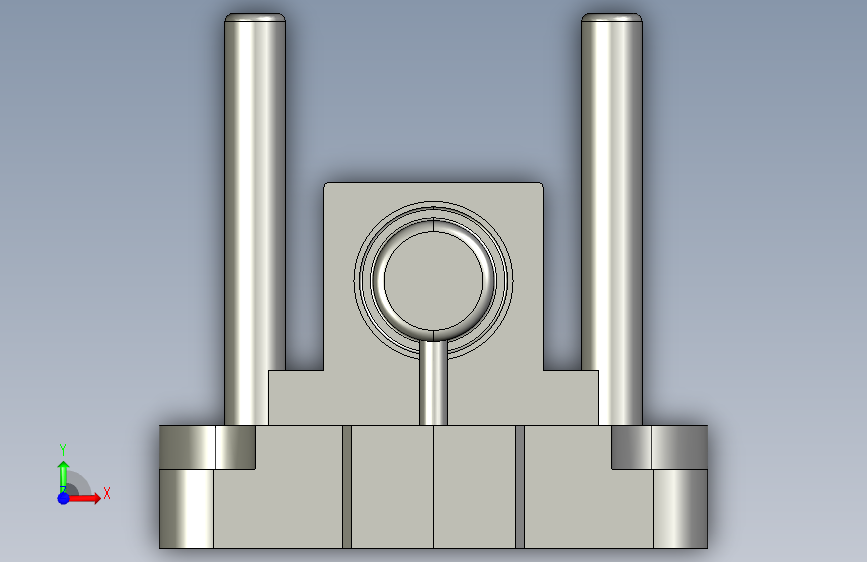

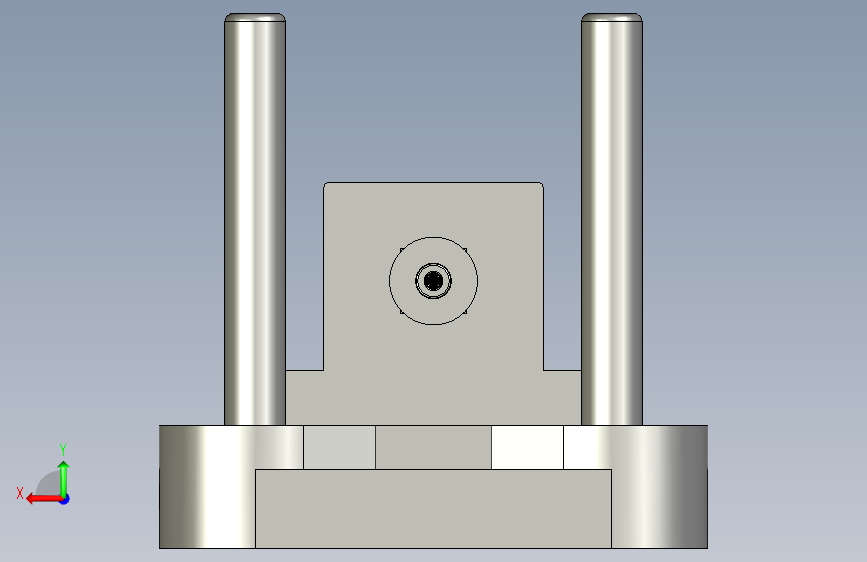

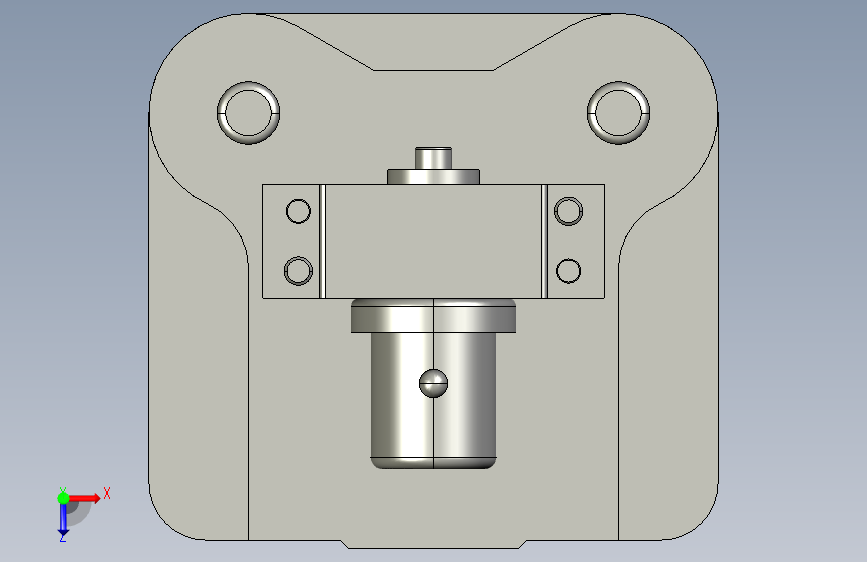

3D视图

文件列表

#	文件名称	文件大小
1	16958255148520.rar	2.87M
2	3冲侧孔模.dwg	227.16K
3	hy37-c_asm.stp	727.95K
4	10x50.prt.1	81.68K
5	10_s_mozuo.prt.2	225.43K
6	13_mobin.prt.1	112.16K
7	15_daozhenxiao.prt.1	89.27K
8	1_x_mozuo.prt.1	211.15K
9	3_daozu.prt.1	92.09K
10	4_gudingban.prt.2	109.63K
11	5_daotao.prt.1	162.69K
12	7_aomo.prt.1	152.35K
13	8_tumo_gdb.prt.2	109.43K
14	9_dianban.prt.1	88.60K
15	ck_tumo.prt.1	103.82K
16	gb-t70_1-2000_m10x60.prt.1	143.50K
17	gb-t70_1-2000_m8x25.prt.1	138.66K
18	gb-t77-2000_m12x10.prt.1	78.69K
19	gongjian3.prt.1	218.49K
20	hy37-c-sm.asm.5	98.64K
21	hy37-c-xm.asm.5	185.96K
22	hy37-c.asm.4	68.97K
23	prt0002.prt.1	73.48K
24	tanhuang.prt.2	417.81K

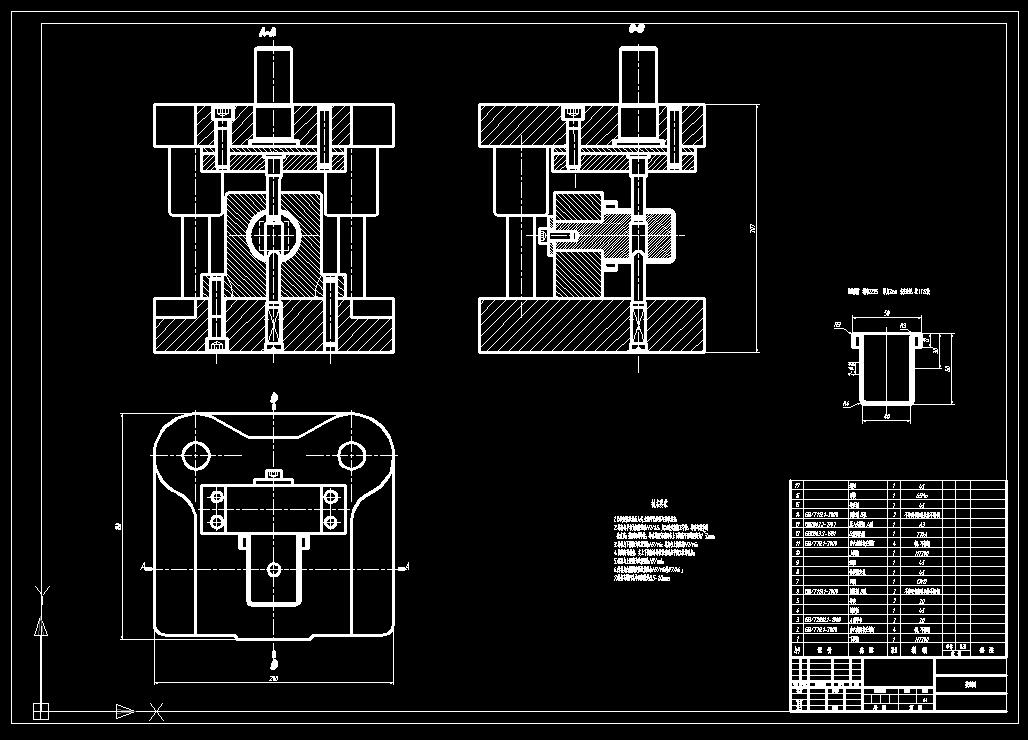

25	CAD装配图.jpg	97.90K

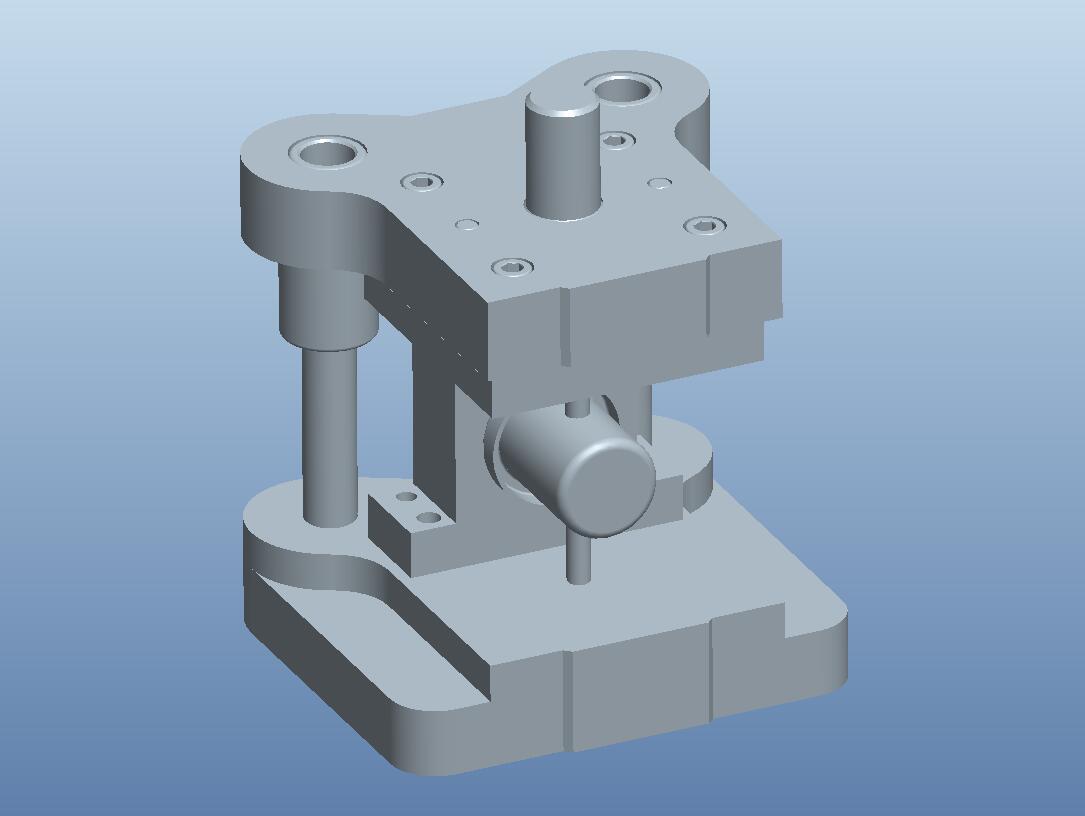

26	三维装配图.jpg	28.76K

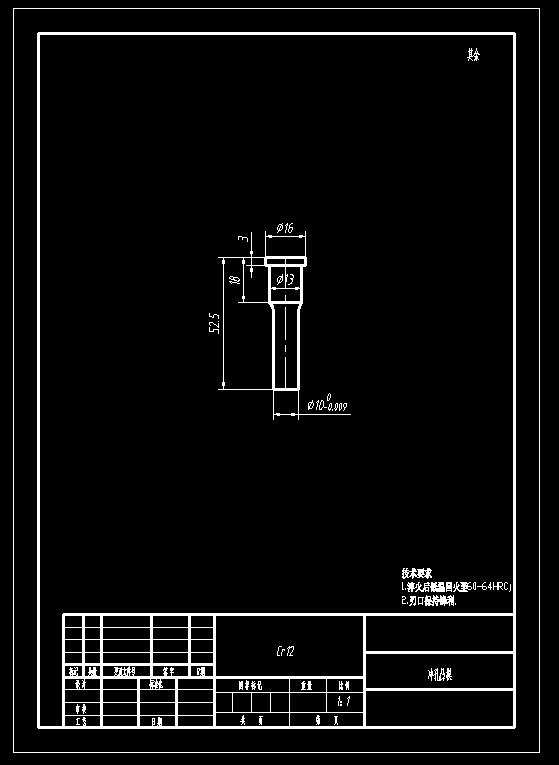

27	冲孔凸模.jpg	24.61K

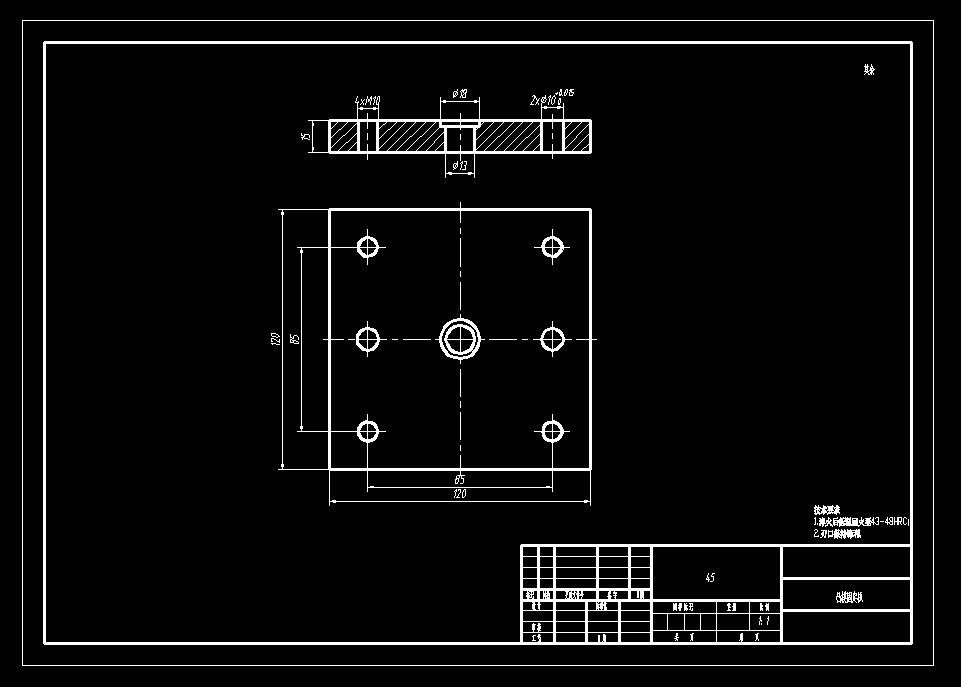

28	凸模固定板.jpg	39.01K

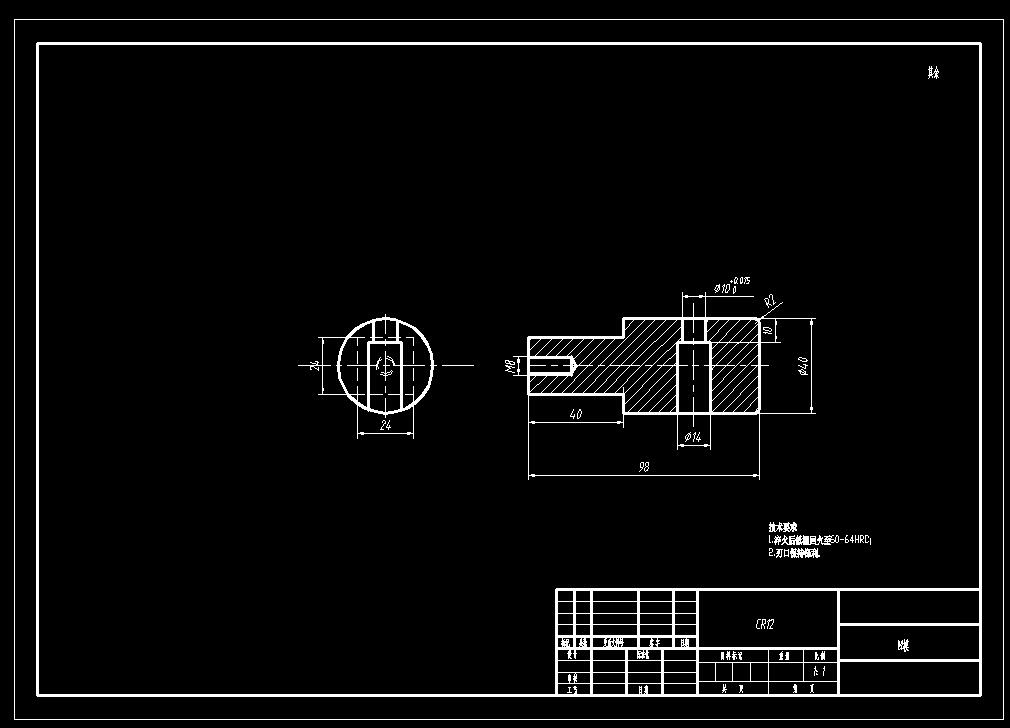

29	凹模.jpg	42.48K
30	固定板.jpg	67.98K

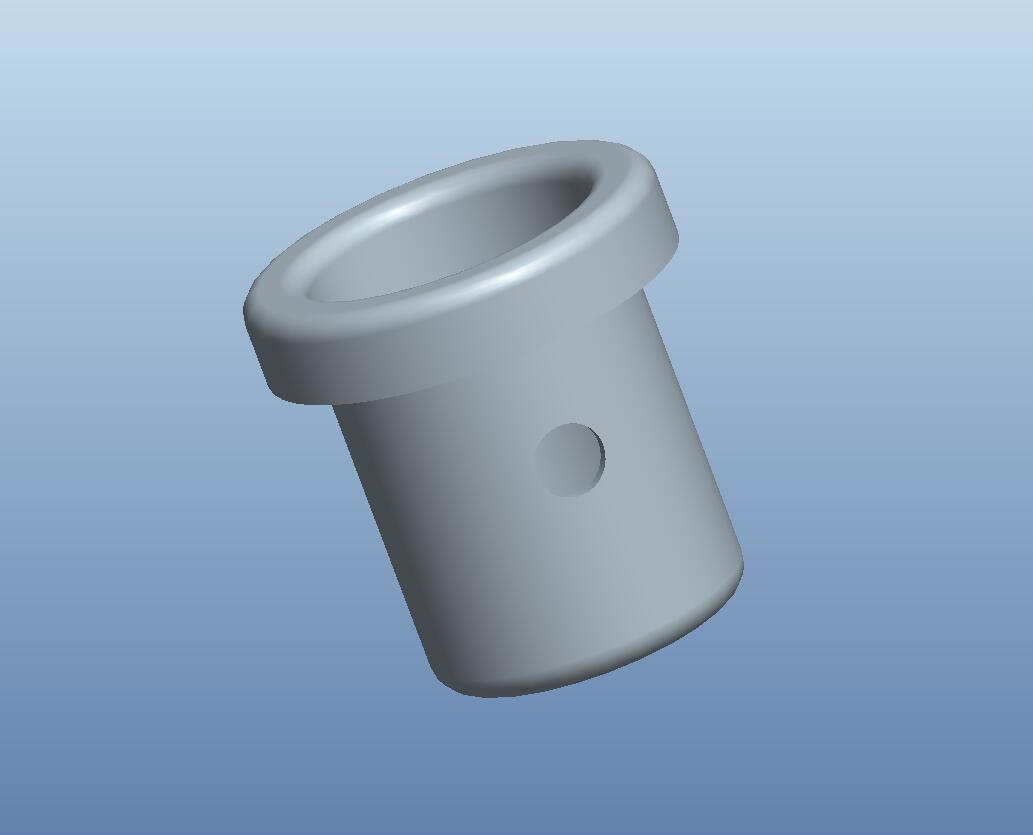

31	工件三维.jpg	18.87K
32	工件图.jpg	28.96K

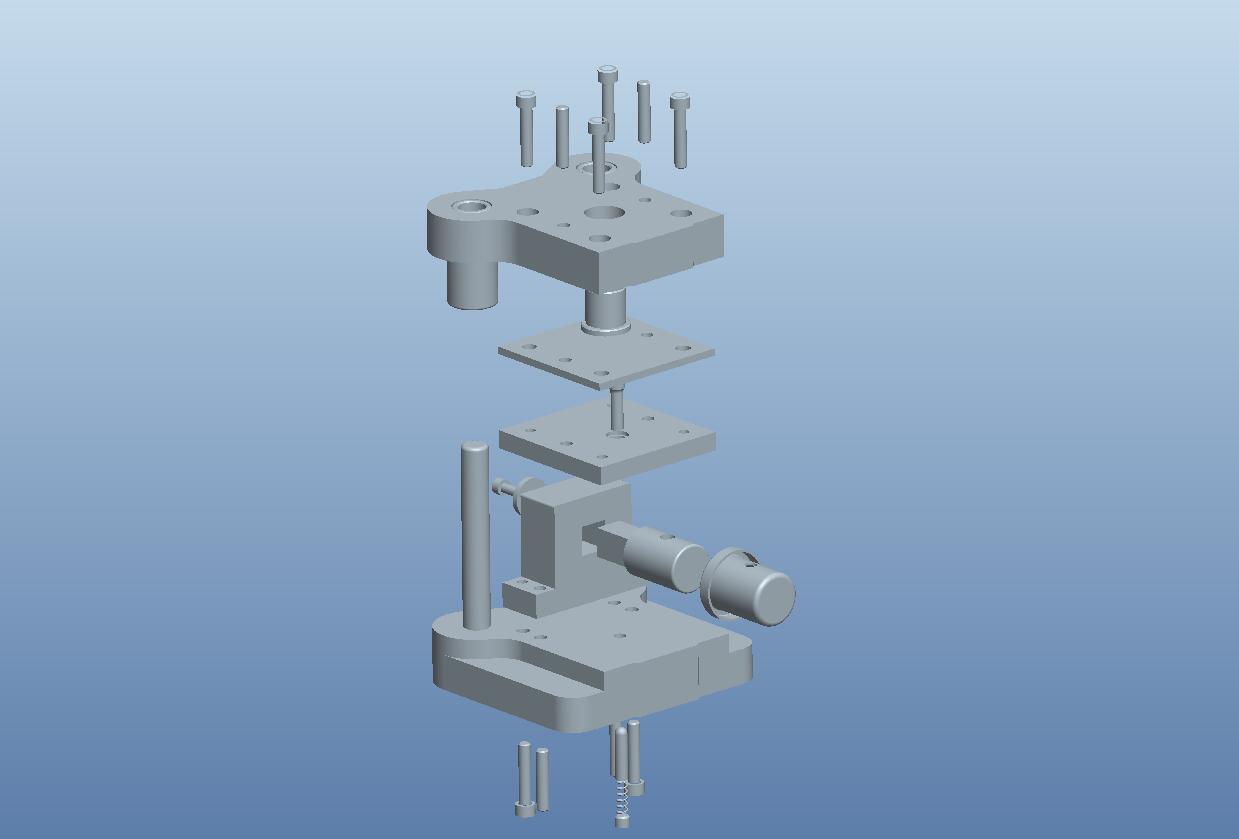

33	爆炸图.jpg	27.38K
34	零件图.jpg	54.75K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt,asm

文件大小：2.94M

所需金币：80

上传时间：2023-09-27 22:38:38

是否可编辑：可修改，包括参数

版本：PROE

标签

圆筒

冲孔模

模具

冲压

端盖

图纸简介

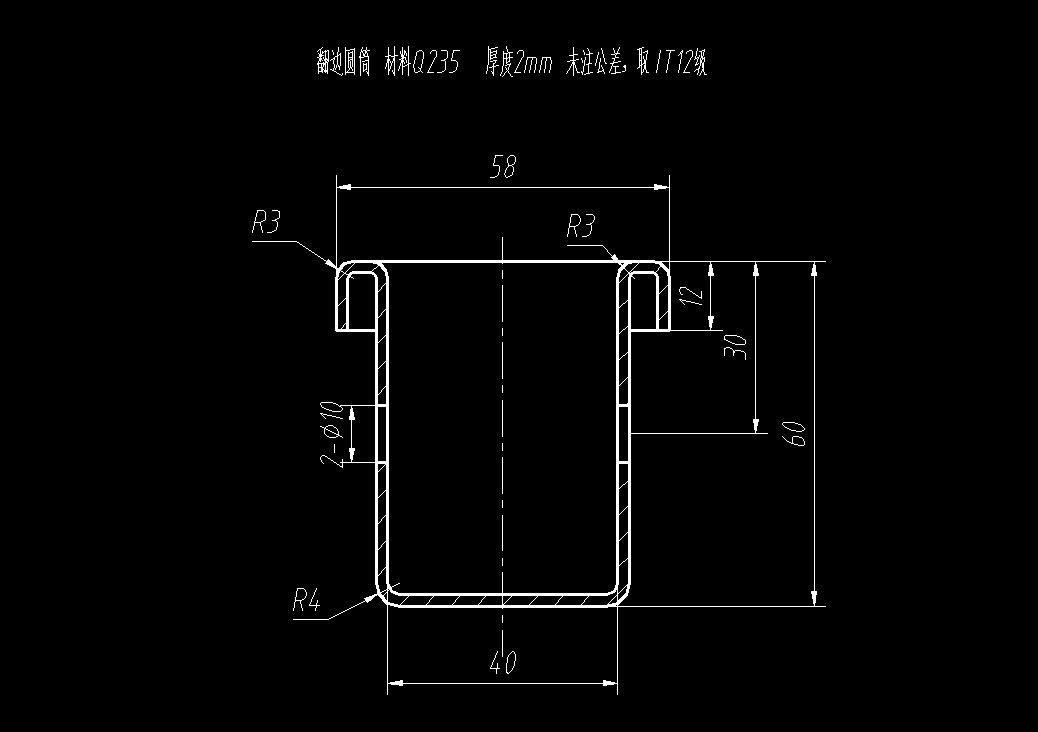

翻边圆筒冲孔模（CAD图+Proe三维）材料Q235 厚度2mm 未注公差，取 IT12级 1.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；2.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；3.模柄与上模座为过渡配合H7/m6；4.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；
