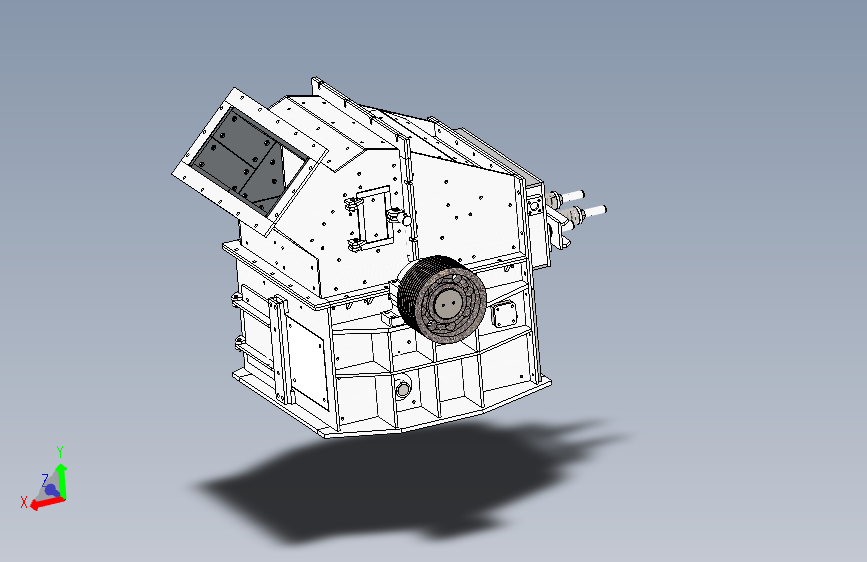

细碎制砂机PCX1212（ID:736841）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16967755675977.zip | 29.12M |

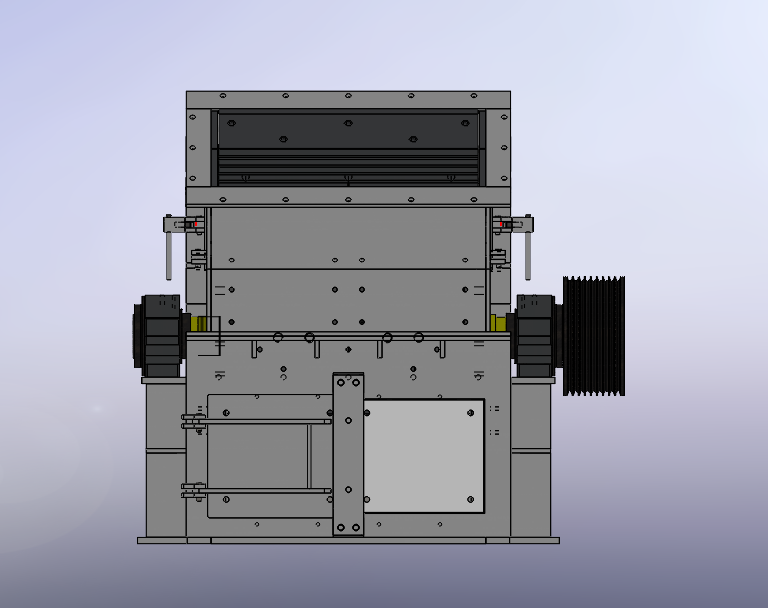

| 2 | 主视图.png | 99.95K |

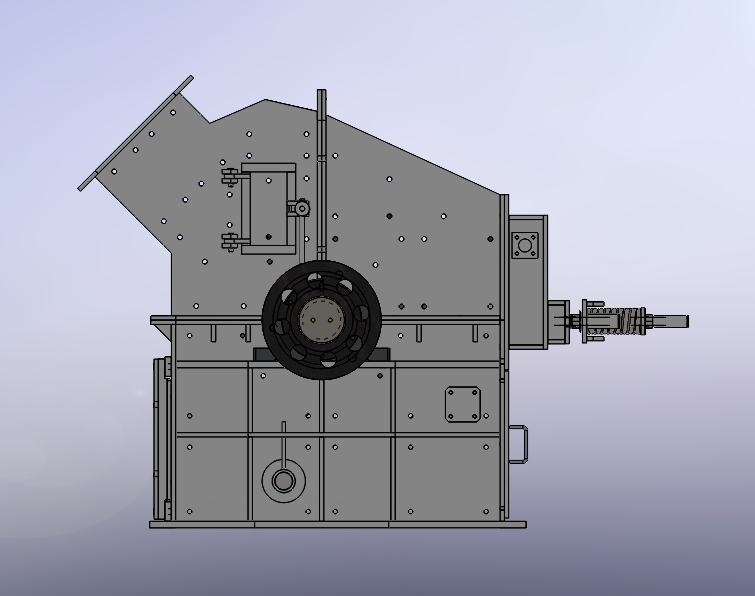

| 3 | 侧视图.png | 106.78K |

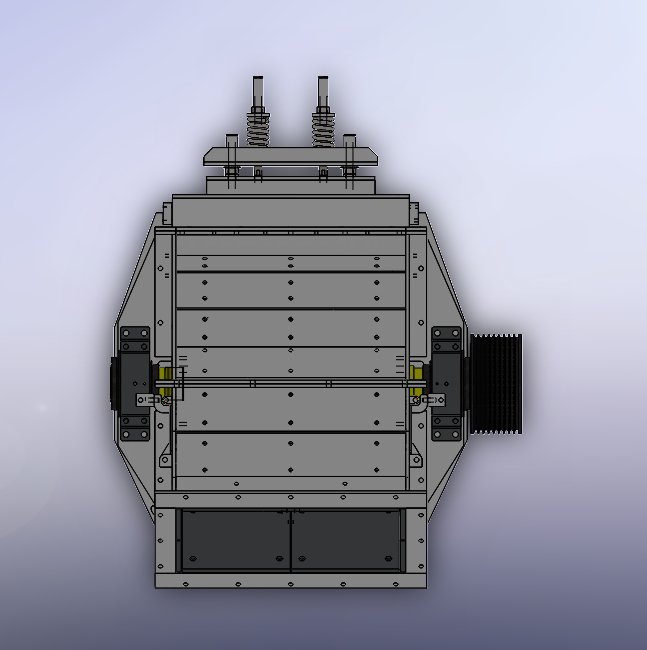

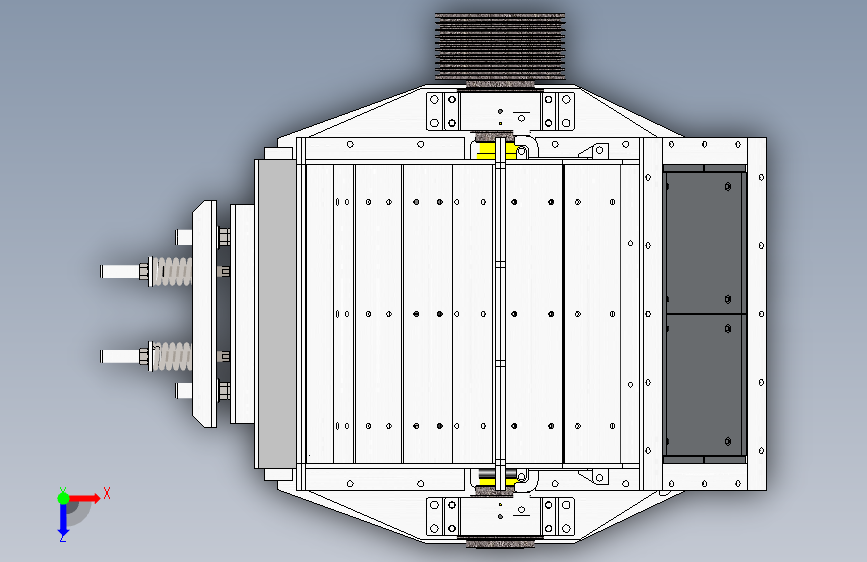

| 4 | 俯视图.png | 170.40K |

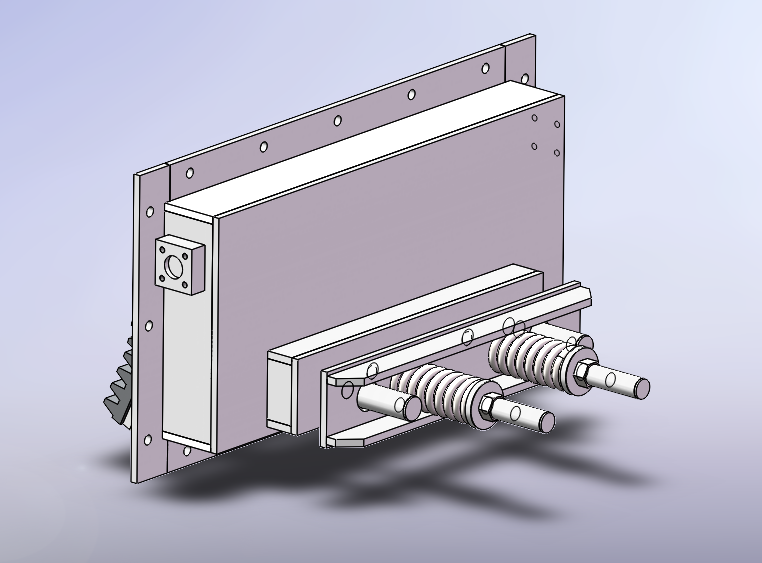

| 5 | 均整箱.png | 210.41K |

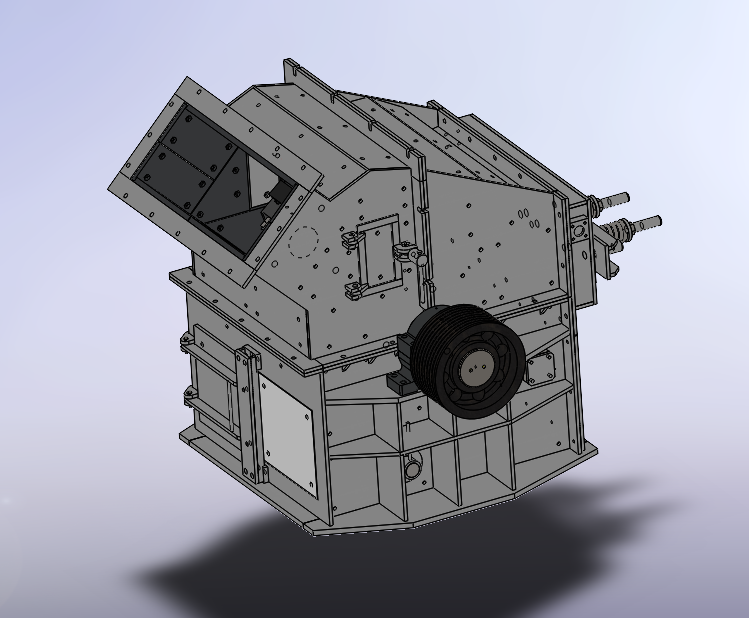

| 6 | 总图.png | 191.63K |

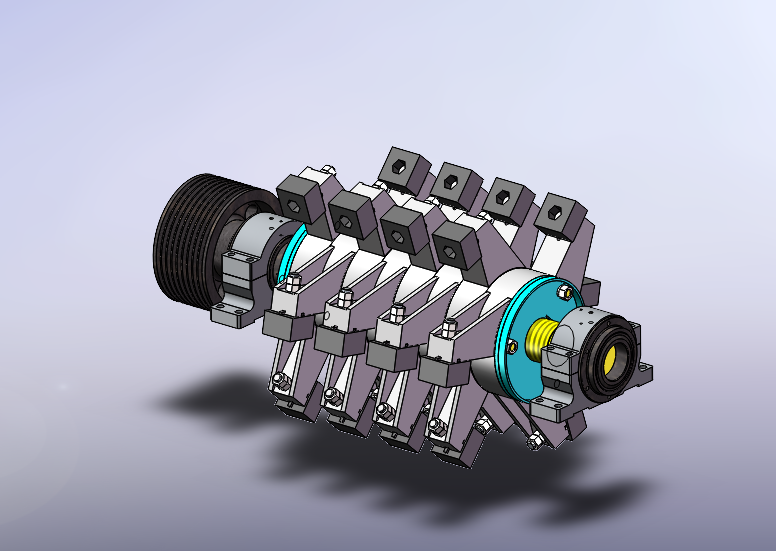

| 7 | 转子.png | 233.76K |
| 8 | GB882-88销轴B型.SLDPRT | 102.47K |
| 9 | GB／T288-94调心滚子轴承23232.SLDPRT | 490.40K |
| 10 | GB／T41-20001型六角螺母C级M42.SLDPRT | 130.44K |
| 11 | GB／T798-1988活节螺栓M24×100.SLDPRT | 231.61K |
| 12 | GB／T849-1998球面垫圈42.SLDPRT | 100.34K |
| 13 | JBZQ4080-1997高强度螺栓专用垫圈48×10.SLDPRT | 82.16K |
| 14 | M36螺栓.SLDPRT | 203.48K |
| 15 | M36螺母.SLDPRT | 176.93K |
| 16 | PCX1212.1-1主轴.SLDPRT | 114.72K |
| 17 | PCX1212.1-3转子盘.SLDPRT | 571.93K |
| 18 | PCX1212.1-4锤头.SLDPRT | 102.69K |
| 19 | PCX1212.1-5端盘.SLDPRT | 117.81K |
| 20 | PCX1212.1-6丝杠.SLDPRT | 79.16K |
| 21 | PCX1212.1主轴部装.SLDASM | 1.35M |
| 22 | PCX1212.2-1篦板轴座盖.SLDPRT | 114.41K |
| 23 | PCX1212.2.1-1下箱前后底板.SLDPRT | 64.01K |
| 24 | PCX1212.2.1-2下箱后板.SLDPRT | 159.86K |
| 25 | PCX1212.2.1-3下箱前板.SLDPRT | 87.35K |
| 26 | PCX1212.2.1-4内筋板.SLDPRT | 71.18K |
| 27 | PCX1212.2.1-5前连接板.SLDPRT | 86.51K |
| 28 | PCX1212.2.1-6前门紧定板.SLDPRT | 119.28K |
| 29 | PCX1212.2.1.1-10篦板轴座.SLDPRT | 156.14K |
| 30 | PCX1212.2.1.1-1下箱侧板.SLDPRT | 204.15K |
| 31 | PCX1212.2.1.1-2下箱侧底板.SLDPRT | 110.23K |
| 32 | PCX1212.2.1.1-3下箱立板.SLDPRT | 115.29K |
| 33 | PCX1212.2.1.1-4轴承座支撑板.SLDPRT | 163.95K |
| 34 | PCX1212.2.1.1-5中横筋板.SLDPRT | 146.73K |
| 35 | PCX1212.2.1.1-6中长筋板.SLDPRT | 101.93K |
| 36 | PCX1212.2.1.1-6筋板.SLDPRT | 89.68K |
| 37 | PCX1212.2.1.1-7中短筋板.SLDPRT | 96.50K |
| 38 | PCX1212.2.1.1-8上下侧连接板525.SLDPRT | 126.03K |
| 39 | PCX1212.2.1.1-9上下侧连接板675.SLDPRT | 119.77K |
| 40 | PCX1212.2.1.1下机体侧板焊合.SLDASM | 349.89K |
| 41 | PCX1212.2.1下机体焊合.SLDASM | 493.06K |
| 42 | PCX1212.2.2-1篦板.SLDPRT | 312.01K |
| 43 | PCX1212.2.2.1-1篦板转轴φ90×1380.SLDPRT | 97.09K |
| 44 | PCX1212.2.2.1-2篦板调节轴φ80×1500.SLDPRT | 78.65K |
| 45 | PCX1212.2.2.1-3篦板中弧形板.SLDPRT | 193.18K |
| 46 | PCX1212.2.2.1-4篦板架肋板1.SLDPRT | 106.91K |
| 47 | PCX1212.2.2.1-5篦板架肋板2.SLDPRT | 113.73K |
| 48 | PCX1212.2.2.1-6篦板紧固板.SLDPRT | 102.75K |
| 49 | PCX1212.2.2.1可调篦板架焊合.SLDASM | 181.97K |
| 50 | PCX1212.2.2可调篦板部装.SLDASM | 264.35K |
| 51 | PCX1212.2.3-1前清理门板.SLDPRT | 104.59K |
| 52 | PCX1212.2.3-2前清理门铰链.SLDPRT | 84.97K |
| 53 | PCX1212.2.3-3前清理门铰链座.SLDPRT | 87.65K |
| 54 | PCX1212.2.3-4前清理门附板570×70×20.SLDPRT | 65.62K |
| 55 | PCX1212.2.3-5前清理门拉手φ16×300.SLDPRT | 59.77K |
| 56 | PCX1212.2.3前清理门焊合.SLDASM | 280.58K |
| 57 | PCX1212.2.4-1前清理门压板.SLDPRT | 93.79K |
| 58 | PCX1212.2.4-2前清理门压板肋.SLDPRT | 70.09K |
| 59 | PCX1212.2.4前清理门压板焊合.SLDASM | 73.72K |
| 60 | PCX1212.2.5-1后盖板.SLDPRT | 85.96K |
| 61 | PCX1212.2.5-2拉手.SLDPRT | 97.15K |
| 62 | PCX1212.2.5后盖板焊合.sldasm | 88.44K |
| 63 | PCX1212.2.6-1篦板调节挡板.SLDPRT | 106.09K |
| 64 | PCX1212.2.6-2篦板调节套.SLDPRT | 143.49K |
| 65 | PCX1212.2.6-3篦板调节螺杆M16×220.SLDPRT | 65.21K |
| 66 | PCX1212.2.6篦板调节套焊合.SLDASM | 121.26K |
| 67 | PCX1212.2下机体部装.SLDASM | 712.88K |
| 68 | PCX1212.3-10销轴板.SLDPRT | 89.15K |
| 69 | PCX1212.3-11铰链座.SLDPRT | 84.89K |
| 70 | PCX1212.3-1前箱侧板.SLDPRT | 157.38K |
| 71 | PCX1212.3-2前立板1270×290×20.SLDPRT | 92.19K |
| 72 | PCX1212.3-2观察门锁头.SLDPRT | 129.61K |
| 73 | PCX1212.3-2观察门锁头把手.SLDPRT | 71.27K |
| 74 | PCX1212.3-3中上连接板.SLDPRT | 86.14K |
| 75 | PCX1212.3-4中侧连接板.SLDPRT | 95.30K |
| 76 | PCX1212.3-5上盖板1270×240×20.SLDPRT | 87.27K |
| 77 | PCX1212.3-6上盖板1270×265×20.SLDPRT | 88.25K |
| 78 | PCX1212.3-7前斜板1270×500×20.SLDPRT | 89.94K |
| 79 | PCX1212.3-8上盖板1270×220×20.SLDPRT | 86.81K |
| 80 | PCX1212.3-9进料口侧连接板.SLDPRT | 103.92K |
| 81 | PCX1212.3.1前箱体焊合.sldasm | 283.40K |
| 82 | PCX1212.3.2观察门焊合.sldasm | 149.32K |
| 83 | PCX1212.3前机体部装.SLDASM | 569.83K |
| 84 | PCX1212.4-1后箱侧板.SLDPRT | 124.72K |
| 85 | PCX1212.4-2后侧连接板.SLDPRT | 73.22K |
| 86 | PCX1212.4-3后上连接板.SLDPRT | 83.46K |
| 87 | PCX1212.4-4顶板1270×115×20.SLDPRT | 73.33K |
| 88 | PCX1212.4-5顶板1270×235×20.SLDPRT | 100.05K |
| 89 | PCX1212.4-6顶板1270×225×20.SLDPRT | 101.15K |
| 90 | PCX1212.4-7顶板1270×205×20.SLDPRT | 100.45K |
| 91 | PCX1212.4-9顶板1270×240×20.SLDPRT | 102.30K |
| 92 | PCX1212.4后机体焊合.SLDASM | 774.19K |
| 93 | PCX1212.5-1反击面板轴φ60×1380.SLDPRT | 50.14K |
| 94 | PCX1212.5.1均整箱体焊合.sldasm | 164.89K |
| 95 | PCX1212.5.2-1反击面板肋板.SLDPRT | 82.84K |
| 96 | PCX1212.5.2-2反击面板连接肋板.SLDPRT | 108.58K |
| 97 | PCX1212.5.2-3下反击面板1220×190×25.SLDPRT | 86.36K |
| 98 | PCX1212.5.2-4中反击面板1220×210×25.SLDPRT | 86.92K |
| 99 | PCX1212.5.2反击面板焊合.SLDASM | 142.06K |
| 100 | PCX1212.5.3-1调节杆销轴.SLDPRT | 96.13K |
| 101 | PCX1212.5.3-2调节弹簧定位垫.SLDPRT | 106.93K |
| 102 | PCX1212.5.3-3调节弹簧φ20×φ120×250.SLDPRT | 957.19K |
| 103 | PCX1212.5.3-4弹簧调节螺栓.SLDPRT | 131.98K |
| 104 | PCX1212.5.3.1-1调节弹簧架板.SLDPRT | 83.80K |
| 105 | PCX1212.5.3.1调节弹簧架焊合.SLDASM | 86.02K |
| 106 | PCX1212.5.3.2-1均整调节螺杆.SLDPRT | 63.84K |
| 107 | PCX1212.5.3.2-2均整调节杆侧板.SLDPRT | 79.21K |
| 108 | PCX1212.5.3.2均整调节杆焊合.SLDASM | 104.36K |
| 109 | PCX1212.5.3.3-1调节杆螺套管φ65×3×160.SLDPRT | 98.89K |
| 110 | PCX1212.5.3.3-2调节杆螺套堵板φ62×6.SLDPRT | 66.15K |
| 111 | PCX1212.5.3.3均整调节杆螺套焊合.SLDASM | 137.08K |
| 112 | PCX1212.5.3.4-1弹簧螺套管φ54×3.SLDPRT | 96.93K |
| 113 | PCX1212.5.3.4-2弹簧螺套堵板φ52×6.SLDPRT | 69.50K |
| 114 | PCX1212.5.3.4调节弹簧螺套焊合.SLDASM | 98.74K |
| 115 | PCX1212.5.3均整调节装置组件.SLDASM | 884.35K |
| 116 | PCX1212.5均整箱部装.SLDASM | 978.81K |
| 117 | PCX1212.6-1观察门门板.SLDPRT | 74.19K |
| 118 | PCX1212.6-2观察门立板40×340.SLDPRT | 74.41K |
| 119 | PCX1212.6-3观察门横板40×250.SLDPRT | 77.13K |
| 120 | PCX1212.6-4观察门锁紧扣.SLDPRT | 125.30K |
| 121 | PCX1212.6-5观察门铰链.SLDPRT | 107.86K |
| 122 | PCX1212.6-5销轴.SLDPRT | 94.77K |
| 123 | PCX1212.6-6观察门筋板30×50.SLDPRT | 81.78K |
| 124 | PCX1212.6-7观察门护板.sldprt | 118.85K |
| 125 | PCX1212细碎机.SLDASM | 3.43M |
| 126 | PCXS1212.5.3.1-2调节弹簧架肋板.SLDPRT | 60.95K |
| 127 | PCZ1200顶护板1180×250.SLDPRT | 209.81K |
| 128 | PCZ1200顶护板（1180×200）.SLDPRT | 204.16K |
| 129 | PCZ1200顶护板（1180×230）.SLDPRT | 220.15K |
| 130 | PF1214.01-05皮带轮.SLDPRT | 422.49K |
| 131 | PF1214.01-08动密封环Ⅱ.SLDPRT | 216.75K |
| 132 | PF1214.01-09动密封环Ⅱ.SLDPRT | 203.61K |
| 133 | PF1214.01-11透盖Ⅱ.SLDPRT | 265.66K |
| 134 | PF1214.01-12带轮压盖.SLDPRT | 80.12K |
| 135 | PF1214.01.02-01底座.SLDPRT | 243.19K |
| 136 | PF1214.01.02-02轴承座盖.SLDPRT | 219.64K |
| 137 | PF1214.01.02轴承座.SLDASM | 846.16K |
| 138 | ZS1212.5.1-10均整箱吊钩.SLDPRT | 114.57K |
| 139 | ZS1212.5.1-1均整箱横连接板115×1270×20.SLDPRT | 104.55K |
| 140 | ZS1212.5.1-2均整箱竖连接板115×810×20.SLDPRT | 91.46K |
| 141 | ZS1212.5.1-3均整箱钢板1310×160×20.SLDPRT | 81.13K |
| 142 | ZS1212.5.1-4均整箱背板620×1310×20.SLDPRT | 104.29K |
| 143 | ZS1212.5.1-5侧板钢板580×160×20.SLDPRT | 94.23K |
| 144 | ZS1212.5.1-6均整箱钢板930×80×20.SLDPRT | 76.14K |
| 145 | ZS1212.5.1-7均整箱钢板160×80×20.SLDPRT | 108.77K |
| 146 | ZS1212.5.1-8均整箱调整孔板930×200×20.SLDPRT | 112.27K |
| 147 | ZS1212.5.1-9均整轴座.SLDPRT | 119.55K |
| 148 | 下机体侧护板.sldprt | 643.90K |
| 149 | 下机体前上护板.sldprt | 131.68K |
| 150 | 前机体上护板.sldprt | 109.92K |
| 151 | 前机体侧护板.sldprt | 583.43K |
| 152 | 前机体前护板.sldprt | 139.62K |
| 153 | 前机体斜护板.sldprt | 104.15K |
| 154 | 弹簧垫圈.SLDPRT | 107.55K |
| 155 | 涨套Z2-150X200.SLDPRT | 144.96K |
| 156 | 转子盘部装.sldasm | 175.00K |
| 157 | 零件2.SLDPRT | 124.91K |
此图纸下载需要980金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 29
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：29.82M
所需金币：980
上传时间：2023-10-08 22:32:55
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
细碎机
制砂机
破碎机
图纸简介
细碎制砂机运行性能稳定可靠、工艺简化、结构简单、维修方便、生产能力大、锤头使用寿命长，广泛适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎，同时也是用于机制人工制砂、高等级公路、铁路、水利、机场、建筑、水泥、耐材、冶金等行业生产石料
