XXX污水处理厂（1万吨）厂区工艺图（ID:741442）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16974594304913.rar | 42.37M |

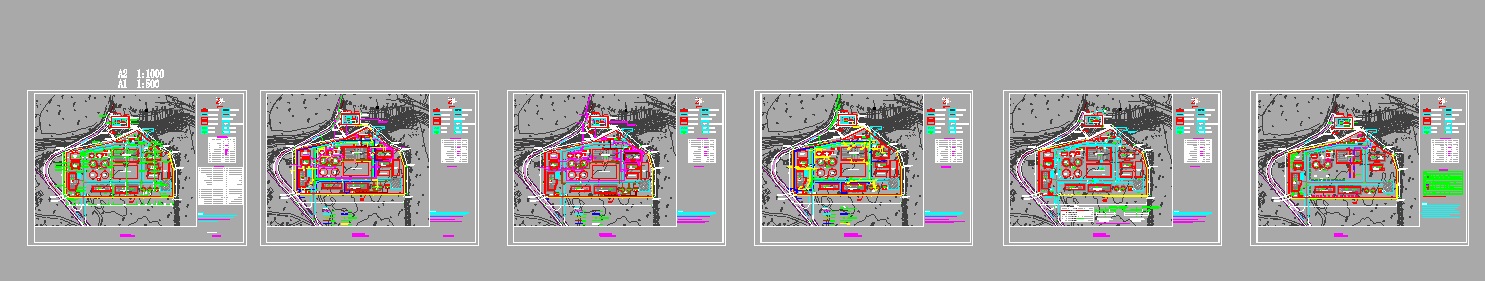

| 2 | 01污水厂总图.dwg | 6.33M |

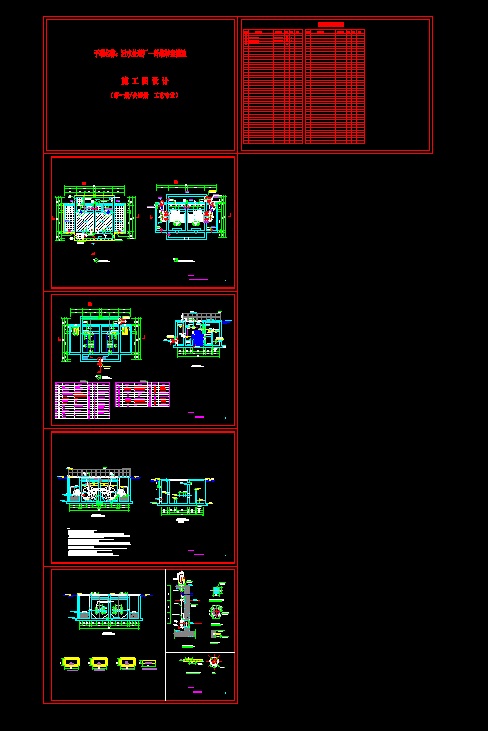

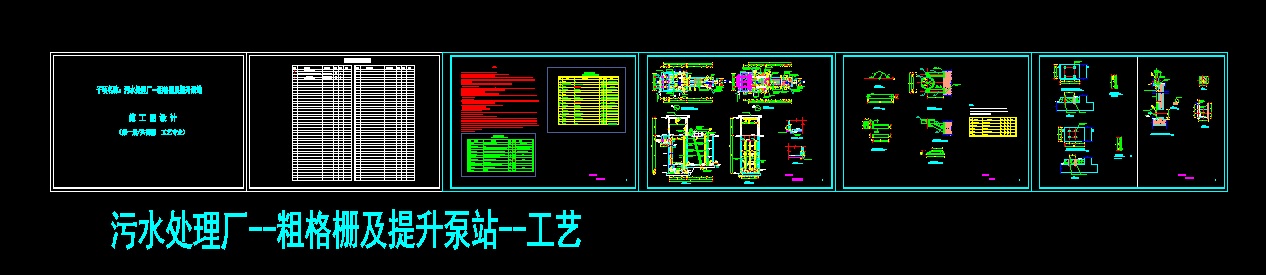

| 3 | 02粗格栅及提升泵站.dwg | 4.24M |

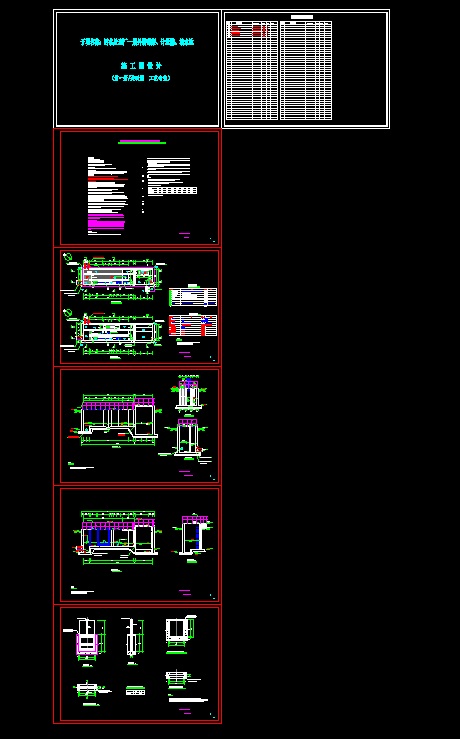

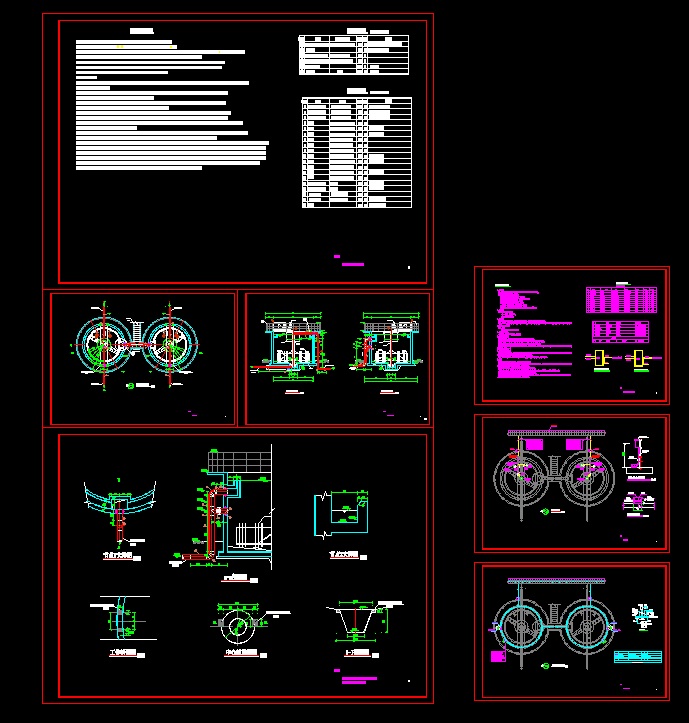

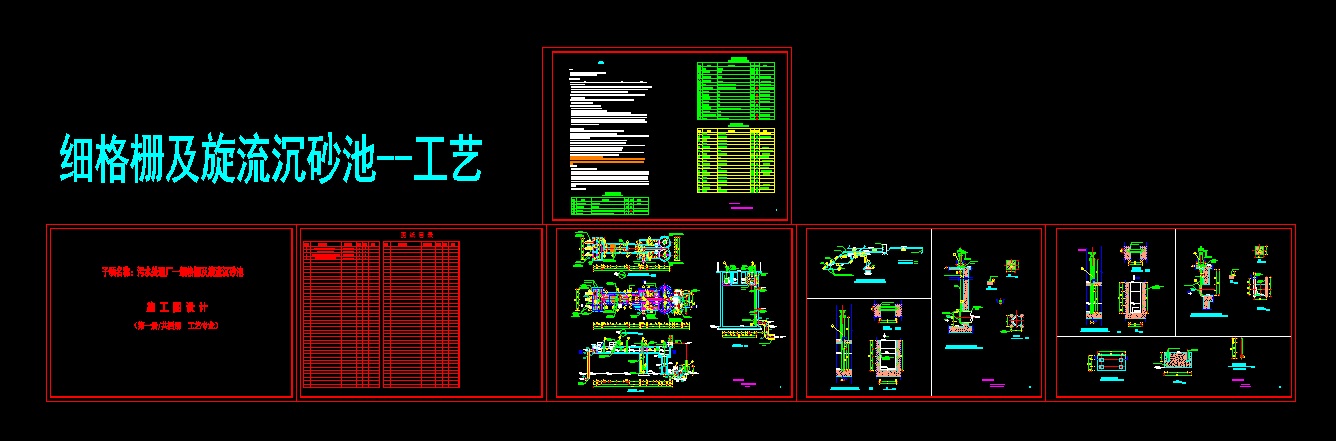

| 4 | 03细格栅及旋流沉砂池.dwg | 1.57M |
| 5 | 04事故调节池.dwg | 472.34K |
| 6 | 05预反应初沉池.dwg | 958.22K |

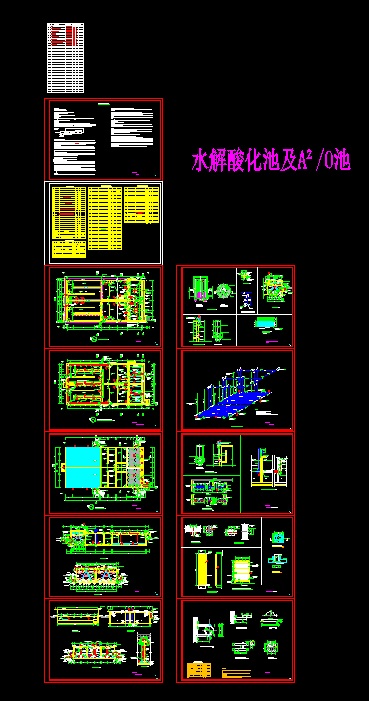

| 7 | 06水解酸化池A2O.dwg | 8.29M |

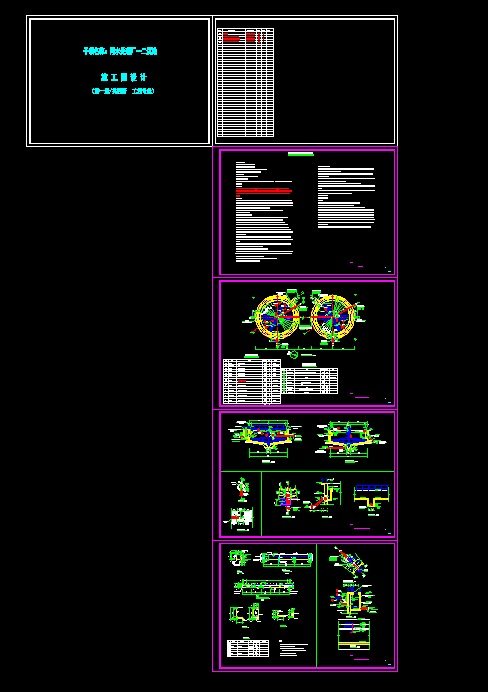

| 8 | 07二沉池.dwg | 1.99M |

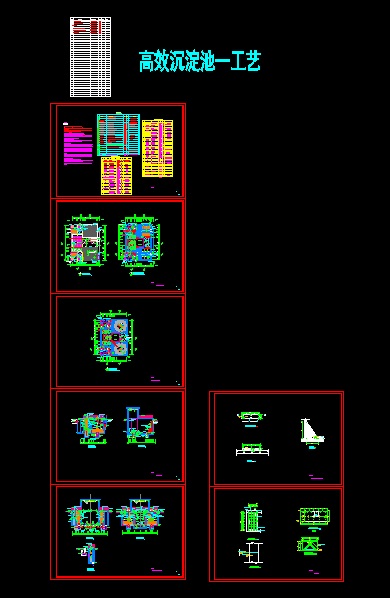

| 9 | 08高效沉淀池.dwg | 1.69M |
| 10 | 09纤维转盘滤池.dwg | 6.51M |
| 11 | 10紫外消毒、计量槽及清水池.dwg | 1.79M |

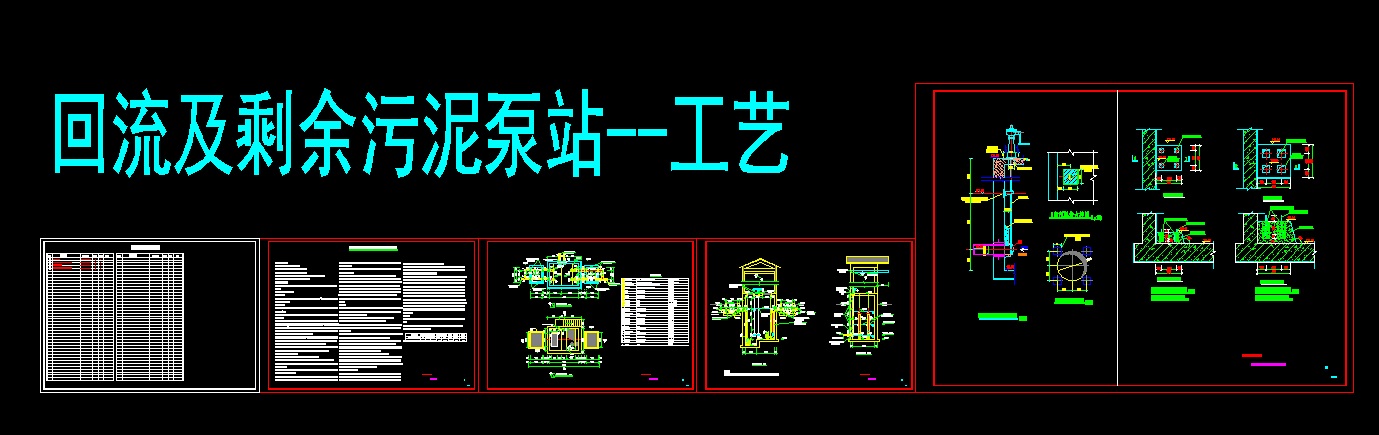

| 12 | 11回流及剩余污泥泵站.dwg | 1.72M |
| 13 | 12污泥浓缩池.dwg | 642.25K |
| 14 | 13污泥脱水间.dwg | 3.45M |

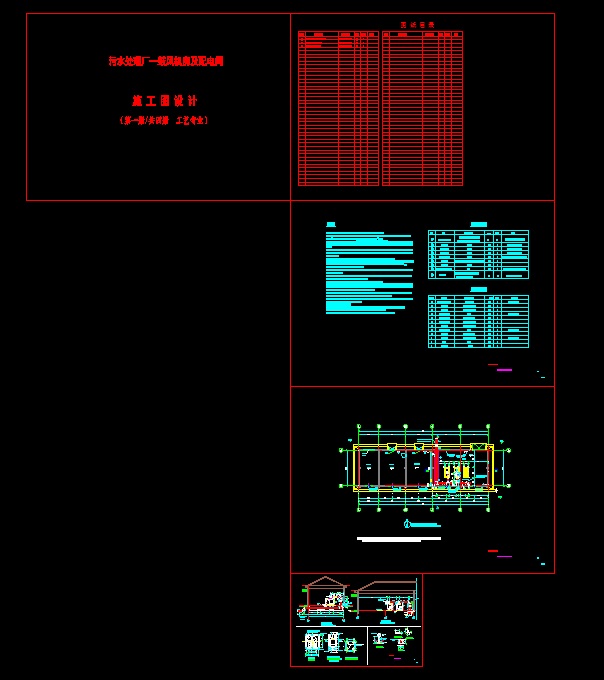

| 15 | 14鼓风机房及配电间.dwg | 3.29M |
| 16 | 15除臭系统.dwg | 5.44M |
此图纸下载需要200金币
立即下载
发布者
186****3728
创作: 2
粉丝: 0
加入时间：2023-08-12
模型信息
图纸格式：dwg
文件大小：43.38M
所需金币：200
上传时间：2023-10-16 20:30:44
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

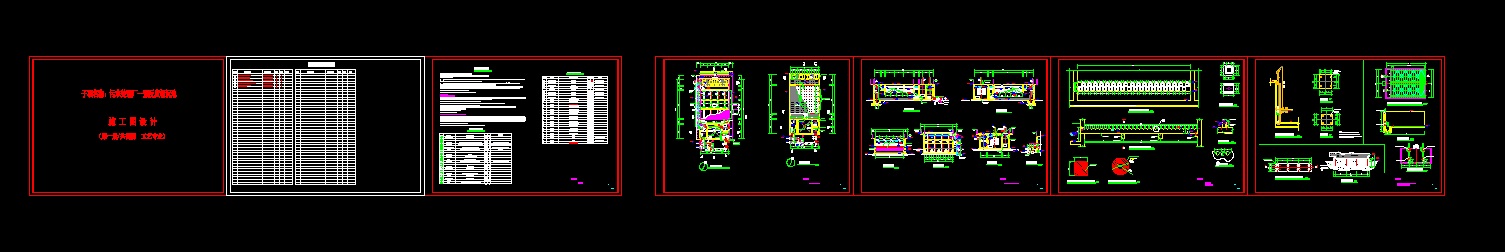

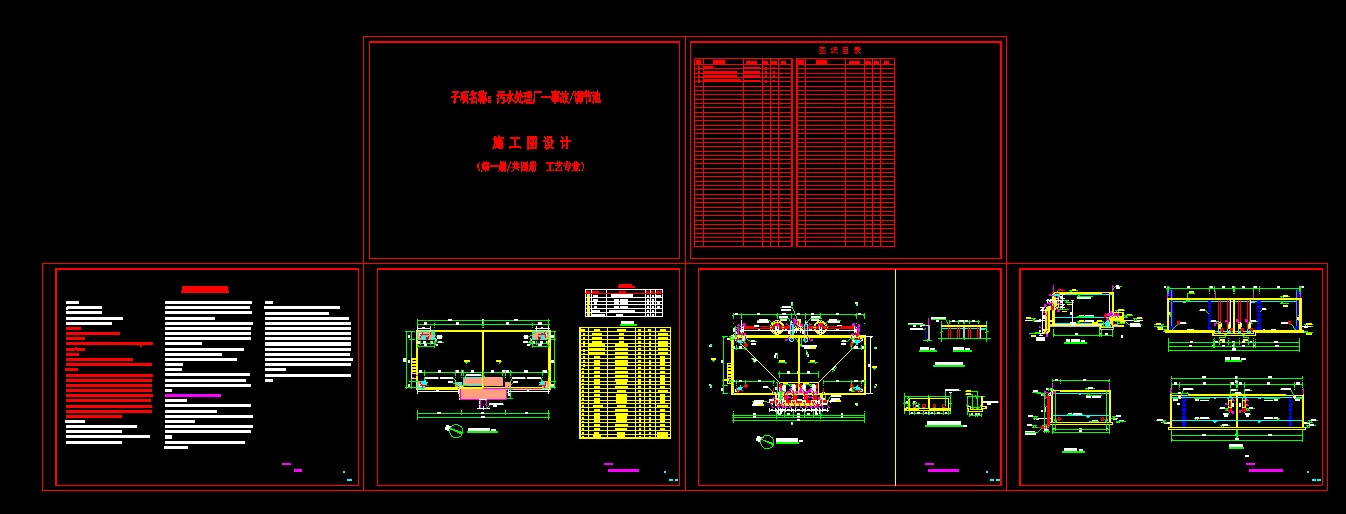

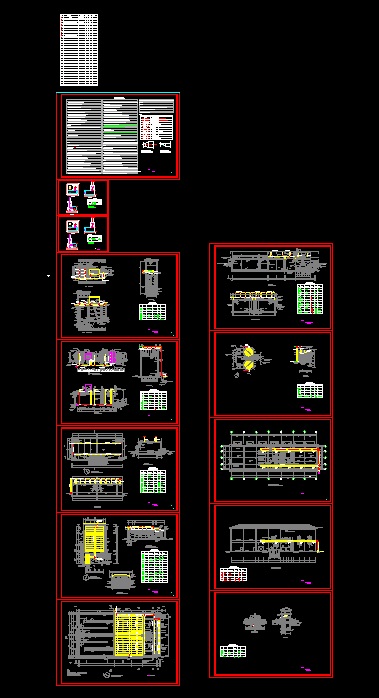

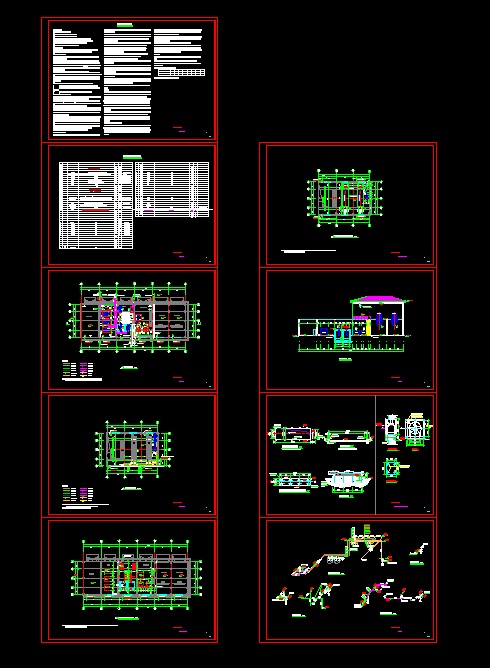

本图纸为XXX污水处理厂厂区工艺图纸，规模1万吨/天，图纸内容包括，工艺总图设计、粗格栅及提升泵站、细格栅及旋流沉砂池、事故调节池、预反应初沉池、水解酸化池+A2O、二沉池、高效沉淀池、纤维转盘滤池、紫外消毒、计量槽及清水池、回流及剩余污泥泵站、污泥浓缩池、污泥脱水间、鼓风机房及配电间、除臭系统等一整套污水处理厂工艺图纸，对工程设计人员和学员在污水厂工艺设计方面有很好的参考和借鉴价值。
