推土机160主机架梁后桥箱组对焊接工装（ID:742884）
0.png)

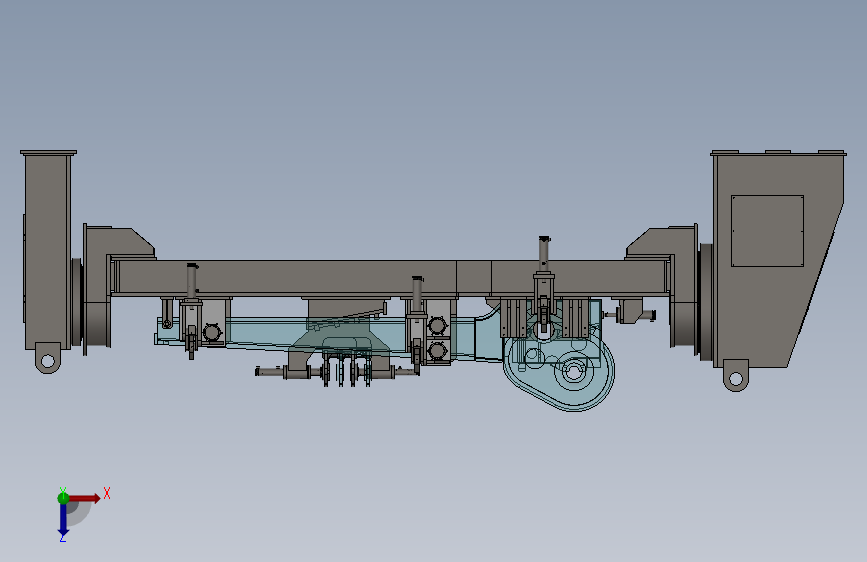

1.png)

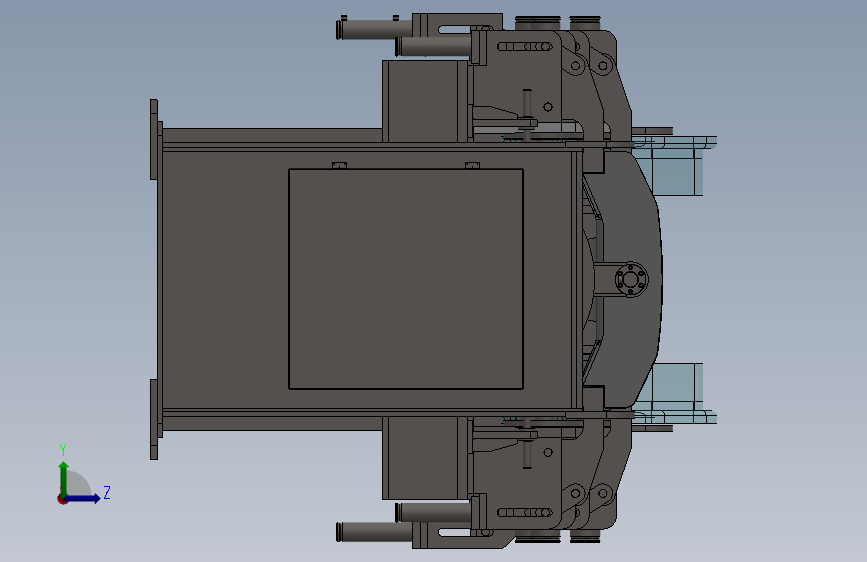

2.png)
3.png)

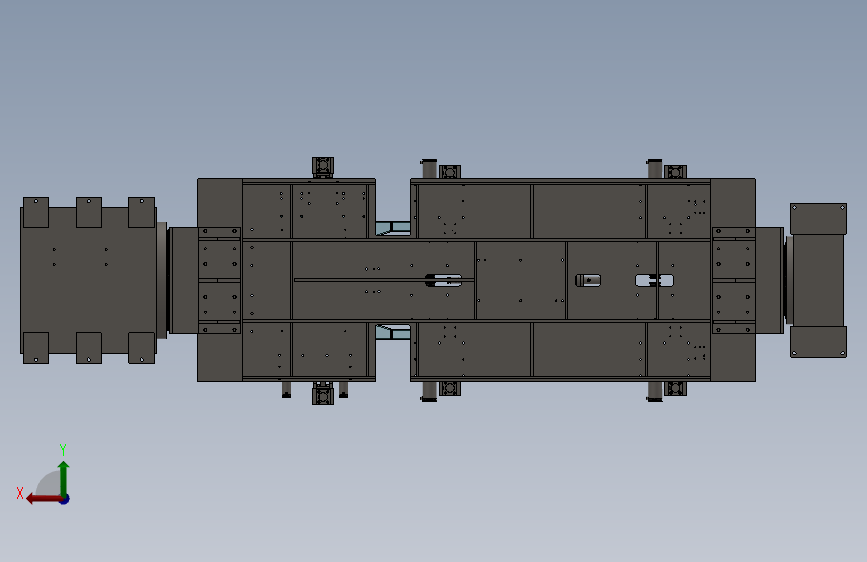

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16976400056900.zip | 27.20M |
| 2 | 主机架梁组对焊接工装使用说明书.doc | 14.50K |

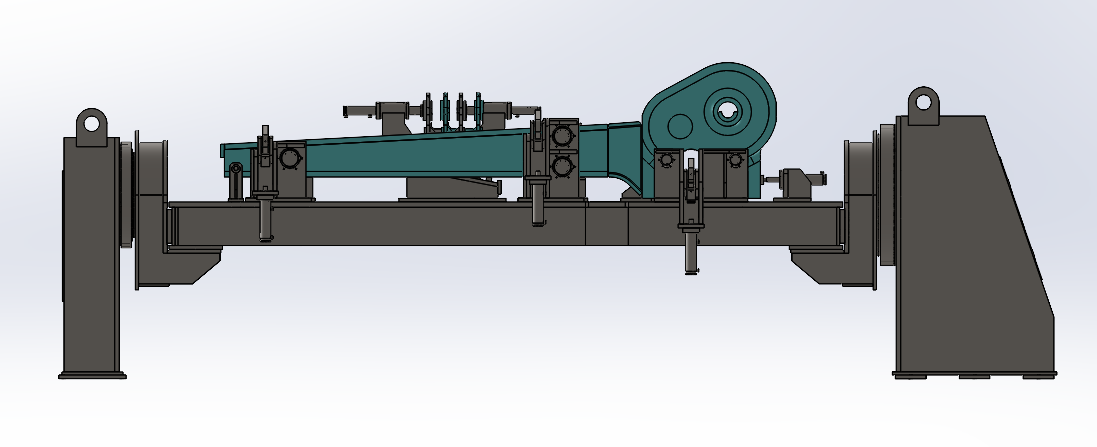

| 3 | 主视图.png | 76.54K |
| 4 | 侧视图.png | 63.73K |

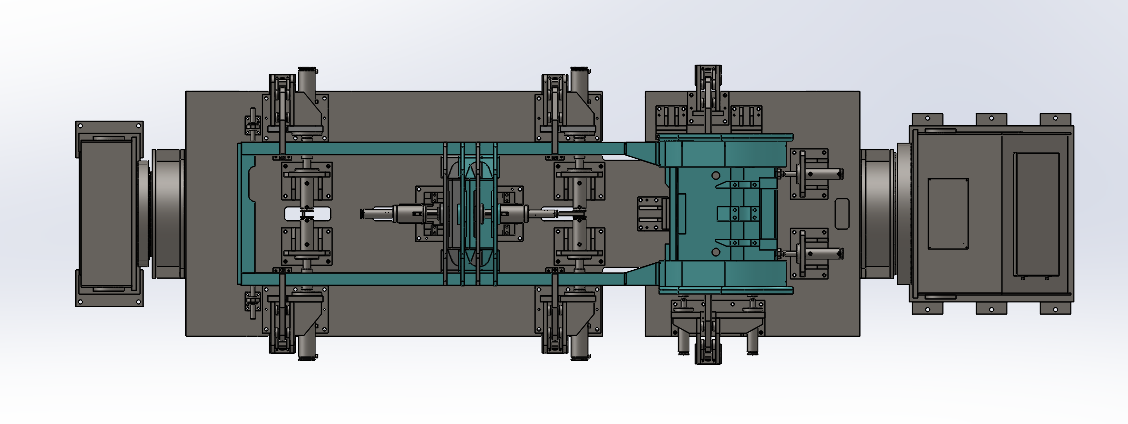

| 5 | 俯视图.png | 96.52K |
| 6 | 总图.png | 212.64K |
| 7 | 014.30.600.SLDPRT | 217.10K |
| 8 | 014.30.800.SLDPRT | 159.77K |
| 9 | 13A3392.SLDPRT | 74.01K |
| 10 | 14A6577.SLDPRT | 47.82K |
| 11 | 14A6581.SLDPRT | 47.49K |
| 12 | 14A6581_mir.SLDPRT | 48.63K |
| 13 | 14A6582.SLDPRT | 43.67K |
| 14 | 14A6587.SLDPRT | 41.97K |
| 15 | 14A6640.SLDPRT | 56.93K |
| 16 | 15A3199.SLDPRT | 71.58K |
| 17 | 15A3200.SLDPRT | 47.09K |
| 18 | 15A3202.SLDPRT | 52.19K |
| 19 | 15A3203.SLDPRT | 49.86K |
| 20 | 15A3222.SLDPRT | 49.71K |
| 21 | 16A4533.SLDPRT | 69.76K |
| 22 | 16A4533_mir.SLDPRT | 66.26K |
| 23 | 16A4536.SLDPRT | 47.14K |
| 24 | 16A4536_mir.SLDPRT | 47.17K |
| 25 | 16A4539.SLDPRT | 46.48K |
| 26 | 16A4539_mir.SLDPRT | 48.88K |
| 27 | 16A4565.SLDPRT | 59.03K |
| 28 | 16A4567.SLDPRT | 56.84K |
| 29 | 16A4568.SLDPRT | 54.57K |
| 30 | 18A2179.SLDPRT | 58.99K |
| 31 | 18A2183.SLDPRT | 60.49K |
| 32 | 18A2183_mir.SLDPRT | 65.14K |
| 33 | 18A2189.SLDPRT | 67.50K |
| 34 | 18A2191.SLDPRT | 42.86K |
| 35 | 18A2192.SLDPRT | 46.91K |
| 36 | 6.SLDPRT | 49.31K |
| 37 | 7.SLDPRT | 48.28K |
| 38 | 70A0417.SLDPRT | 141.45K |
| 39 | 70A0417_mir1.SLDPRT | 124.37K |
| 40 | Asm5.SLDASM | 268.66K |
| 41 | GZ160ZJJ-1.SLDPRT | 56.26K |
| 42 | GZ160ZJJ.1-1.SLDPRT | 251.63K |
| 43 | GZ160ZJJ.1-2.SLDPRT | 42.27K |
| 44 | GZ160ZJJ.1-3.SLDPRT | 41.52K |
| 45 | GZ160ZJJ.1-4.SLDPRT | 42.36K |
| 46 | GZ160ZJJ.1-5.SLDPRT | 43.38K |
| 47 | GZ160ZJJ.1-6.SLDPRT | 54.85K |
| 48 | GZ160ZJJ.1-7.SLDPRT | 43.40K |
| 49 | GZ160ZJJ.1-8.SLDPRT | 42.07K |
| 50 | GZ160ZJJ.1-9.SLDPRT | 42.62K |
| 51 | GZ160ZJJ.1.SLDASM | 199.61K |
| 52 | GZ160ZJJ.10.1-1.SLDPRT | 59.81K |
| 53 | GZ160ZJJ.10.1-2.SLDPRT | 44.25K |
| 54 | GZ160ZJJ.10.1.SLDASM | 63.24K |
| 55 | GZ160ZJJ.10.SLDASM | 230.05K |
| 56 | GZ160ZJJ.11-1.SLDPRT | 77.63K |
| 57 | GZ160ZJJ.11-2.SLDPRT | 105.74K |
| 58 | GZ160ZJJ.11.1-1.SLDPRT | 60.70K |
| 59 | GZ160ZJJ.11.1-2.SLDPRT | 45.40K |
| 60 | GZ160ZJJ.11.1.SLDASM | 66.66K |
| 61 | GZ160ZJJ.11.2.SLDASM | 229.43K |
| 62 | GZ160ZJJ.11.SLDASM | 310.35K |
| 63 | GZ160ZJJ.12.1-1.SLDPRT | 52.09K |
| 64 | GZ160ZJJ.12.1-2.SLDPRT | 71.33K |
| 65 | GZ160ZJJ.12.1-3.SLDPRT | 52.49K |
| 66 | GZ160ZJJ.12.1-5.SLDPRT | 46.48K |
| 67 | GZ160ZJJ.12.1-6.SLDPRT | 44.41K |
| 68 | GZ160ZJJ.12.1-7.SLDPRT | 43.48K |
| 69 | GZ160ZJJ.12.1-8.SLDPRT | 44.05K |
| 70 | GZ160ZJJ.12.1.SLDASM | 105.12K |
| 71 | GZ160ZJJ.12.2.SLDASM | 229.88K |
| 72 | GZ160ZJJ.12.3-1.SLDPRT | 71.73K |
| 73 | GZ160ZJJ.12.3.SLDASM | 73.63K |
| 74 | GZ160ZJJ.12.SLDASM | 412.71K |
| 75 | GZ160ZJJ.13.1-1.SLDPRT | 54.61K |
| 76 | GZ160ZJJ.13.1-2.SLDPRT | 52.65K |
| 77 | GZ160ZJJ.13.1-3.SLDPRT | 44.28K |
| 78 | GZ160ZJJ.13.1.SLDASM | 80.68K |
| 79 | GZ160ZJJ.13.SLDASM | 337.59K |
| 80 | GZ160ZJJ.14.1-1.SLDPRT | 58.60K |
| 81 | GZ160ZJJ.14.1-2.SLDPRT | 51.74K |
| 82 | GZ160ZJJ.14.1-3.SLDPRT | 45.93K |
| 83 | GZ160ZJJ.14.1.SLDASM | 59.66K |
| 84 | GZ160ZJJ.14.SLDASM | 69.54K |
| 85 | GZ160ZJJ.15-1.SLDPRT | 55.16K |
| 86 | GZ160ZJJ.15.1-1.SLDPRT | 56.08K |
| 87 | GZ160ZJJ.15.1-2.SLDPRT | 50.89K |
| 88 | GZ160ZJJ.15.1.SLDASM | 53.28K |
| 89 | GZ160ZJJ.15.SLDASM | 62.02K |
| 90 | GZ160ZJJ.16.1.SLDASM | 101.24K |
| 91 | GZ160ZJJ.16.SLDASM | 546.69K |
| 92 | GZ160ZJJ.17.1.SLDASM | 95.10K |
| 93 | GZ160ZJJ.17.SLDASM | 534.79K |
| 94 | GZ160ZJJ.2-1.SLDPRT | 239.24K |
| 95 | GZ160ZJJ.2-10.SLDPRT | 78.88K |
| 96 | GZ160ZJJ.2-11.SLDPRT | 49.43K |
| 97 | GZ160ZJJ.2-2.SLDPRT | 61.24K |
| 98 | GZ160ZJJ.2-3.SLDPRT | 271.75K |
| 99 | GZ160ZJJ.2-4.SLDPRT | 806.07K |
| 100 | GZ160ZJJ.2-5.SLDPRT | 49.63K |
| 101 | GZ160ZJJ.2-6.SLDPRT | 45.28K |
| 102 | GZ160ZJJ.2-7.SLDPRT | 64.29K |
| 103 | GZ160ZJJ.2-8.SLDPRT | 52.62K |
| 104 | GZ160ZJJ.2-9.SLDPRT | 40.21K |
| 105 | GZ160ZJJ.2.1-1.SLDPRT | 75.50K |
| 106 | GZ160ZJJ.2.1-10.SLDPRT | 56.75K |
| 107 | GZ160ZJJ.2.1-11.SLDPRT | 45.89K |
| 108 | GZ160ZJJ.2.1-2.SLDPRT | 46.56K |
| 109 | GZ160ZJJ.2.1-3.SLDPRT | 42.34K |
| 110 | GZ160ZJJ.2.1-4.SLDPRT | 55.23K |
| 111 | GZ160ZJJ.2.1-5.SLDPRT | 38.25K |
| 112 | GZ160ZJJ.2.1-6.SLDPRT | 44.97K |
| 113 | GZ160ZJJ.2.1-7.SLDPRT | 62.98K |
| 114 | GZ160ZJJ.2.1-8.SLDPRT | 101.74K |
| 115 | GZ160ZJJ.2.1-9.SLDPRT | 55.83K |
| 116 | GZ160ZJJ.2.1.SLDASM | 152.38K |
| 117 | GZ160ZJJ.2.2-1.SLDPRT | 87.12K |
| 118 | GZ160ZJJ.2.2-10.SLDPRT | 49.37K |
| 119 | GZ160ZJJ.2.2-2.SLDPRT | 106.81K |
| 120 | GZ160ZJJ.2.2-3.SLDPRT | 59.36K |
| 121 | GZ160ZJJ.2.2-4.SLDPRT | 42.13K |
| 122 | GZ160ZJJ.2.2-5.SLDPRT | 64.79K |
| 123 | GZ160ZJJ.2.2-6.SLDPRT | 42.89K |
| 124 | GZ160ZJJ.2.2-7.SLDPRT | 53.01K |
| 125 | GZ160ZJJ.2.2-9.SLDPRT | 43.27K |
| 126 | GZ160ZJJ.2.2.SLDASM | 150.41K |
| 127 | GZ160ZJJ.2.3-1.SLDPRT | 102.57K |
| 128 | GZ160ZJJ.2.3-2.SLDPRT | 97.42K |
| 129 | GZ160ZJJ.2.3-3.SLDPRT | 84.93K |
| 130 | GZ160ZJJ.2.3-4.SLDPRT | 624.47K |
| 131 | GZ160ZJJ.2.3.SLDASM | 596.83K |
| 132 | GZ160ZJJ.2.SLDASM | 1.24M |
| 133 | GZ160ZJJ.3.1-1.SLDPRT | 38.94K |
| 134 | GZ160ZJJ.3.1-2.SLDPRT | 52.65K |
| 135 | GZ160ZJJ.3.1-3.SLDPRT | 43.36K |
| 136 | GZ160ZJJ.3.1-4.SLDPRT | 39.48K |
| 137 | GZ160ZJJ.3.1-5.SLDPRT | 46.22K |
| 138 | GZ160ZJJ.3.1-6.SLDPRT | 86.76K |
| 139 | GZ160ZJJ.3.1-8.SLDPRT | 45.18K |
| 140 | GZ160ZJJ.3.1.SLDASM | 92.04K |
| 141 | GZ160ZJJ.3.2-1.SLDPRT | 92.17K |
| 142 | GZ160ZJJ.3.2-2.SLDPRT | 75.22K |
| 143 | GZ160ZJJ.3.2.SLDASM | 130.79K |
| 144 | GZ160ZJJ.3.SLDASM | 308.05K |
| 145 | GZ160ZJJ.4-1.SLDPRT | 115.13K |
| 146 | GZ160ZJJ.4-10.SLDPRT | 107.05K |
| 147 | GZ160ZJJ.4-2.SLDPRT | 92.32K |
| 148 | GZ160ZJJ.4-3.SLDPRT | 52.85K |
| 149 | GZ160ZJJ.4-4.SLDPRT | 96.89K |
| 150 | GZ160ZJJ.4-5.SLDPRT | 106.93K |
| 151 | GZ160ZJJ.4-6.SLDPRT | 49.65K |
| 152 | GZ160ZJJ.4-7.SLDPRT | 49.97K |
| 153 | GZ160ZJJ.4-8.SLDPRT | 83.46K |
| 154 | GZ160ZJJ.4-9.SLDPRT | 83.21K |
| 155 | GZ160ZJJ.4.1-1.SLDPRT | 42.22K |
| 156 | GZ160ZJJ.4.1-2.SLDPRT | 48.23K |
| 157 | GZ160ZJJ.4.1-3.SLDPRT | 41.90K |
| 158 | GZ160ZJJ.4.1-4.SLDPRT | 39.66K |
| 159 | GZ160ZJJ.4.1-5.SLDPRT | 46.41K |
| 160 | GZ160ZJJ.4.1-6.SLDPRT | 132.05K |
| 161 | GZ160ZJJ.4.1-7.SLDPRT | 38.73K |
| 162 | GZ160ZJJ.4.1-8.SLDPRT | 47.86K |
| 163 | GZ160ZJJ.4.1.SLDASM | 94.70K |
| 164 | GZ160ZJJ.4.2-1.SLDPRT | 53.32K |
| 165 | GZ160ZJJ.4.2-2.SLDPRT | 45.04K |
| 166 | GZ160ZJJ.4.2-3.SLDPRT | 51.78K |
| 167 | GZ160ZJJ.4.2-4.SLDPRT | 65.12K |
| 168 | GZ160ZJJ.4.2-5.SLDPRT | 56.02K |
| 169 | GZ160ZJJ.4.2.SLDASM | 75.01K |
| 170 | GZ160ZJJ.4.3-1.SLDPRT | 62.19K |
| 171 | GZ160ZJJ.4.3-2.SLDPRT | 59.10K |
| 172 | GZ160ZJJ.4.3-3.SLDPRT | 76.90K |
| 173 | GZ160ZJJ.4.3-4.SLDPRT | 63.95K |
| 174 | GZ160ZJJ.4.3-5.SLDPRT | 156.21K |
| 175 | GZ160ZJJ.4.3-6.SLDPRT | 121.53K |
| 176 | GZ160ZJJ.4.3.SLDASM | 229.95K |
| 177 | GZ160ZJJ.4.4-1.SLDPRT | 61.79K |
| 178 | GZ160ZJJ.4.4-2.SLDPRT | 55.82K |
| 179 | GZ160ZJJ.4.4-3.SLDPRT | 68.54K |
| 180 | GZ160ZJJ.4.4-4.SLDPRT | 152.33K |
| 181 | GZ160ZJJ.4.4.SLDASM | 227.28K |
| 182 | GZ160ZJJ.4.SLDASM | 717.61K |
| 183 | GZ160ZJJ.5-1.SLDPRT | 73.92K |
| 184 | GZ160ZJJ.5.1-1.SLDPRT | 55.25K |
| 185 | GZ160ZJJ.5.1-2.SLDPRT | 55.39K |
| 186 | GZ160ZJJ.5.1-3.SLDPRT | 41.45K |
| 187 | GZ160ZJJ.5.1-4.SLDPRT | 85.68K |
| 188 | GZ160ZJJ.5.1.SLDASM | 68.25K |
| 189 | GZ160ZJJ.5.SLDASM | 79.44K |
| 190 | GZ160ZJJ.6-1.SLDPRT | 46.09K |
| 191 | GZ160ZJJ.6-10.SLDPRT | 61.18K |
| 192 | GZ160ZJJ.6-2.SLDPRT | 47.98K |
| 193 | GZ160ZJJ.6-3.SLDPRT | 49.24K |
| 194 | GZ160ZJJ.6-4.SLDPRT | 57.74K |
| 195 | GZ160ZJJ.6-5.SLDPRT | 82.96K |
| 196 | GZ160ZJJ.6-7.SLDPRT | 111.42K |
| 197 | GZ160ZJJ.6-8.SLDPRT | 94.57K |
| 198 | GZ160ZJJ.6-9.SLDPRT | 79.95K |
| 199 | GZ160ZJJ.6.1-1.SLDPRT | 55.38K |
| 200 | GZ160ZJJ.6.1-2.SLDPRT | 69.58K |
| 201 | GZ160ZJJ.6.1-2_mir.SLDPRT | 76.59K |
| 202 | GZ160ZJJ.6.1-3.SLDPRT | 67.39K |
| 203 | GZ160ZJJ.6.1-4.SLDPRT | 51.14K |
| 204 | GZ160ZJJ.6.1-5.SLDPRT | 55.42K |
| 205 | GZ160ZJJ.6.1-6.SLDPRT | 51.74K |
| 206 | GZ160ZJJ.6.1-7.SLDPRT | 42.40K |
| 207 | GZ160ZJJ.6.1.SLDASM | 104.66K |
| 208 | GZ160ZJJ.6.2-1.SLDPRT | 68.14K |
| 209 | GZ160ZJJ.6.2-2.SLDPRT | 46.30K |
| 210 | GZ160ZJJ.6.2.SLDASM | 68.10K |
| 211 | GZ160ZJJ.6.3-1.SLDPRT | 60.85K |
| 212 | GZ160ZJJ.6.3-2.SLDPRT | 54.83K |
| 213 | GZ160ZJJ.6.3-3.SLDPRT | 72.94K |
| 214 | GZ160ZJJ.6.3-4.SLDPRT | 61.75K |
| 215 | GZ160ZJJ.6.3-5.SLDPRT | 119.89K |
| 216 | GZ160ZJJ.6.3.SLDASM | 160.93K |
| 217 | GZ160ZJJ.6.4-1.SLDPRT | 59.43K |
| 218 | GZ160ZJJ.6.4-2.SLDPRT | 57.64K |
| 219 | GZ160ZJJ.6.4-3.SLDPRT | 70.34K |
| 220 | GZ160ZJJ.6.4-4.SLDPRT | 156.32K |
| 221 | GZ160ZJJ.6.4.SLDASM | 230.60K |
| 222 | GZ160ZJJ.6.SLDASM | 545.98K |
| 223 | GZ160ZJJ.7.1-1.SLDPRT | 60.44K |
| 224 | GZ160ZJJ.7.1-1_mir.SLDPRT | 64.12K |
| 225 | GZ160ZJJ.7.1-2.SLDPRT | 52.07K |
| 226 | GZ160ZJJ.7.1-3.SLDPRT | 52.15K |
| 227 | GZ160ZJJ.7.1.SLDASM | 98.25K |
| 228 | GZ160ZJJ.7.SLDASM | 532.02K |
| 229 | GZ160ZJJ.8-1.SLDPRT | 65.37K |
| 230 | GZ160ZJJ.8.1-1.SLDPRT | 57.73K |
| 231 | GZ160ZJJ.8.1-2.SLDPRT | 51.32K |
| 232 | GZ160ZJJ.8.1-3.SLDPRT | 45.65K |
| 233 | GZ160ZJJ.8.1.SLDASM | 58.09K |
| 234 | GZ160ZJJ.8.SLDASM | 70.18K |
| 235 | GZ160ZJJ.9-1.SLDPRT | 104.47K |
| 236 | GZ160ZJJ.9-2.SLDPRT | 77.80K |
| 237 | GZ160ZJJ.9.1-1.SLDPRT | 51.69K |
| 238 | GZ160ZJJ.9.1-2.SLDPRT | 45.02K |
| 239 | GZ160ZJJ.9.1-3.SLDPRT | 69.30K |
| 240 | GZ160ZJJ.9.1.SLDASM | 70.96K |
| 241 | GZ160ZJJ.9.2-1.SLDPRT | 73.01K |
| 242 | GZ160ZJJ.9.2-2.SLDPRT | 56.31K |
| 243 | GZ160ZJJ.9.2-3.SLDPRT | 61.90K |
| 244 | GZ160ZJJ.9.2-4.SLDPRT | 58.44K |
| 245 | GZ160ZJJ.9.2.SLDASM | 158.13K |
| 246 | GZ160ZJJ.9.SLDASM | 244.82K |
| 247 | GZ160ZJJ.SLDASM | 3.27M |
| 248 | QB-T3874-1999.SLDASM | 48.45K |
| 249 | TY160.4-01.SLDPRT | 38.34K |
| 250 | TY160.4-02.SLDPRT | 39.19K |
| 251 | TY160.4-06.SLDPRT | 48.87K |
| 252 | TY160.4-07.SLDPRT | 36.83K |
| 253 | TY160.4.SLDASM | 37.15K |
| 254 | TY160车架A.SLDASM | 319.29K |
| 255 | 前板.SLDPRT | 49.33K |
| 256 | 回转接头.SLDPRT | 92.39K |
| 257 | 装配体横梁.SLDASM | 88.83K |
此图纸下载需要120金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 28
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：27.85M
所需金币：120
上传时间：2023-10-18 22:40:18
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
推土机主机架
工装
变位机
非标设备
工程机械
图纸简介

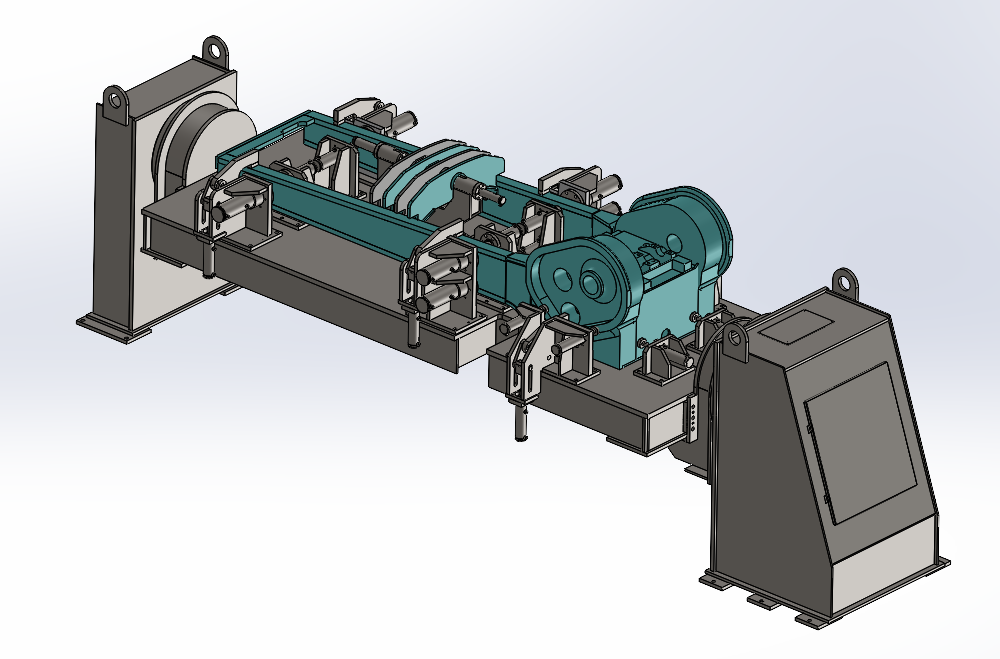

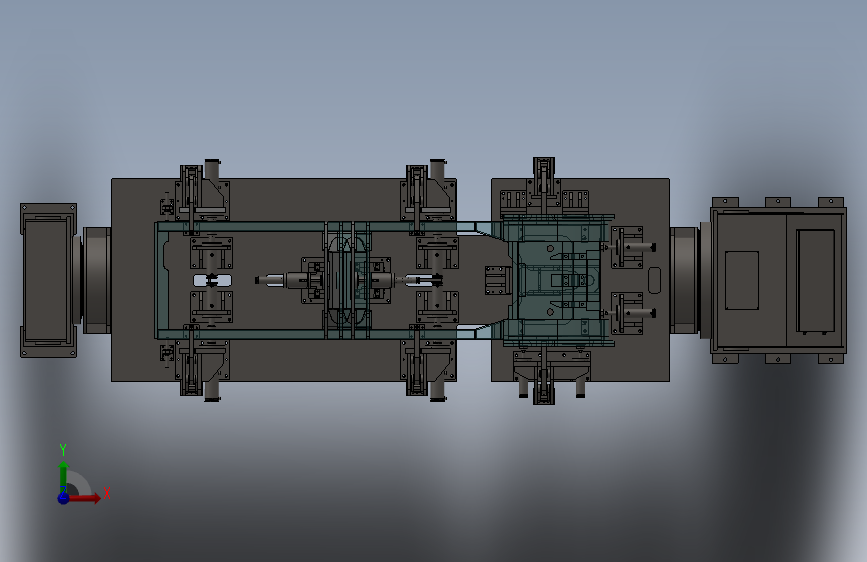

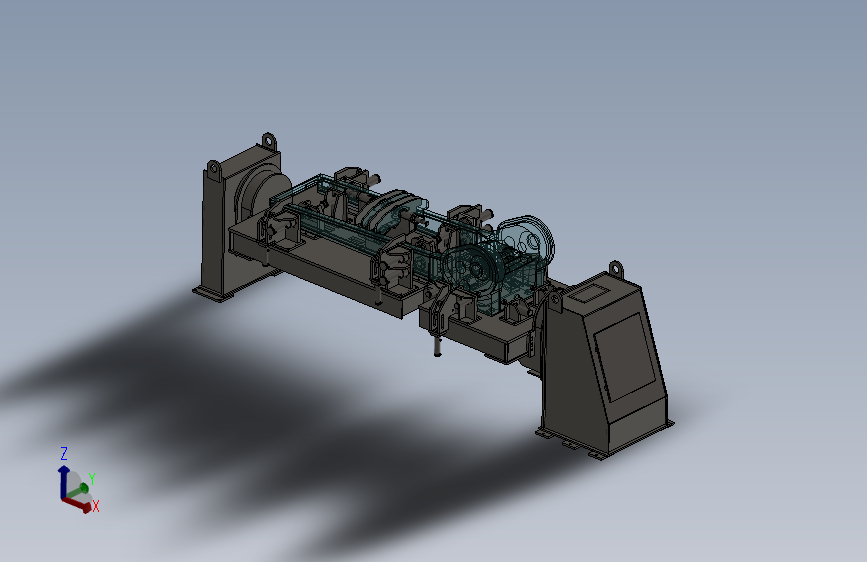

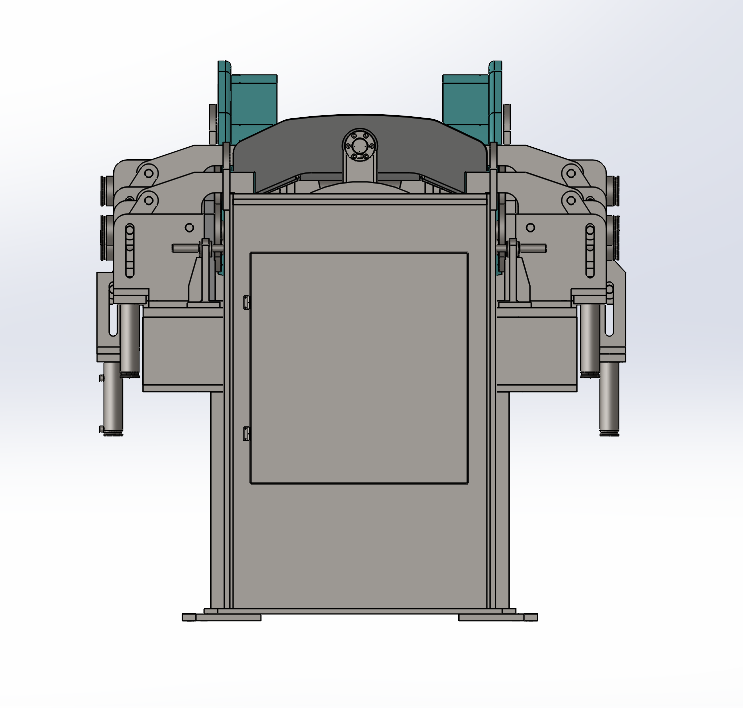

该设备采用头尾架式结构，主要组成有头架、尾架、平台、工件装夹机构、连接机构。

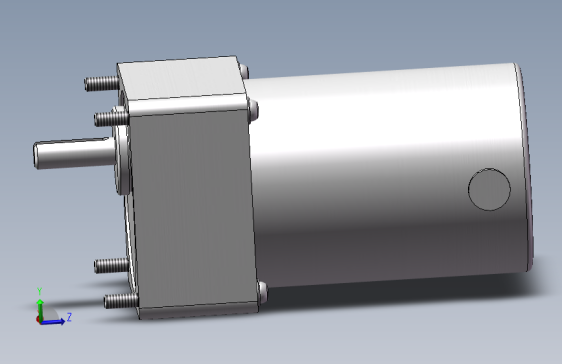

头架总成主要有底座、轴承、电机减速机、回转轴；
尾架主要有轴承、底座、回转轴。
平台结构主要完成主机架梁与后桥箱的组对、夹紧和焊接翻转时的压紧。机架梁和后桥箱的侧面定位及顶紧机构均采用同一位置双定位、双顶紧结构，充分保证了定位平面的平面度及组对时需要的顶紧力。
主机架梁采用翻转支架配备螺栓压紧下平面，后桥箱采用左右侧面压板压紧。该结构压紧可靠，不占用太大空间，方便工人操作。
连接机构主要用于头架、尾架回转轴与平台的连接，该结构强度高，连接牢固安全，易于保证头、尾架回转中心在一条直线上。
