时产120吨水洗砂生产线（ID:743379）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16977457585692.zip | 54.18M |
| 2 | 主视图.png | 608.06K |

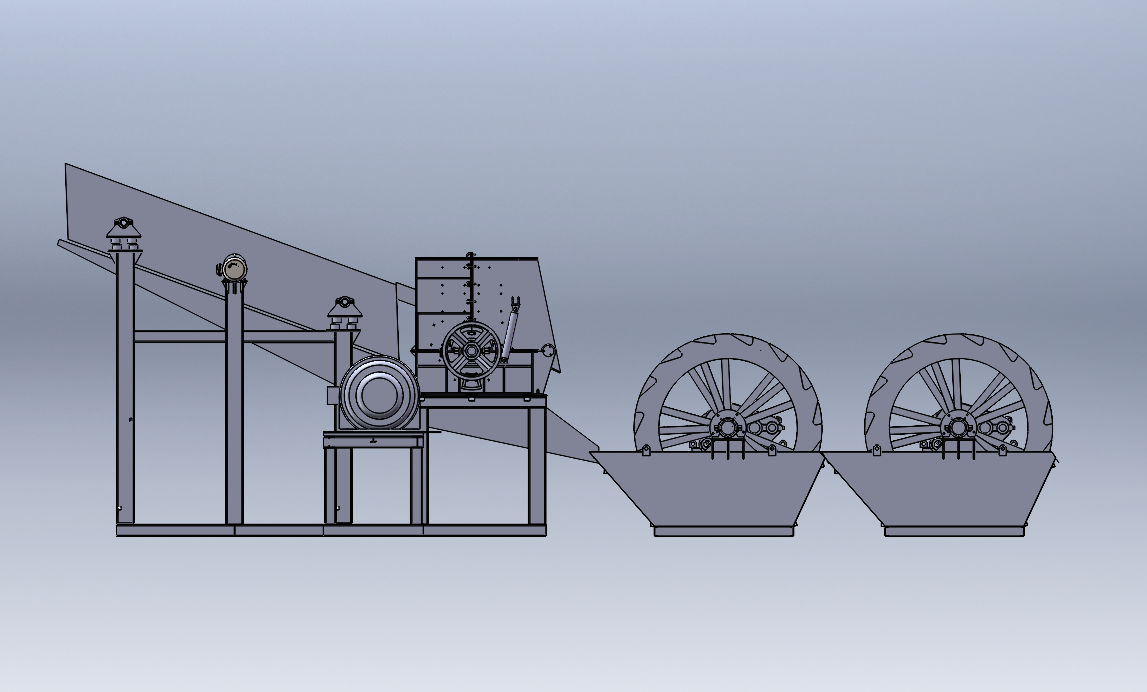

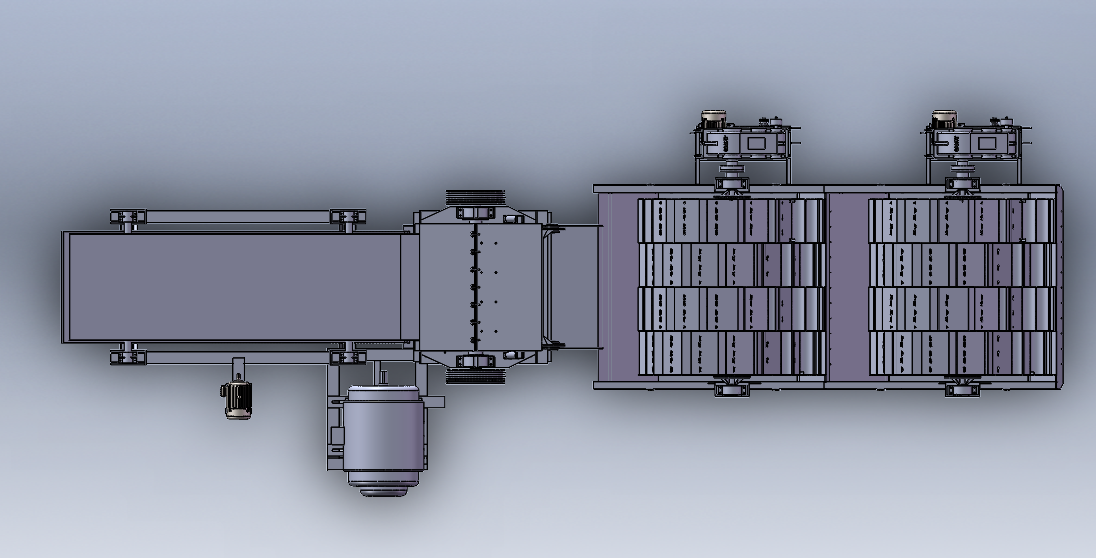

| 3 | 俯视图.png | 508.12K |
| 4 | 制砂机.png | 452.30K |

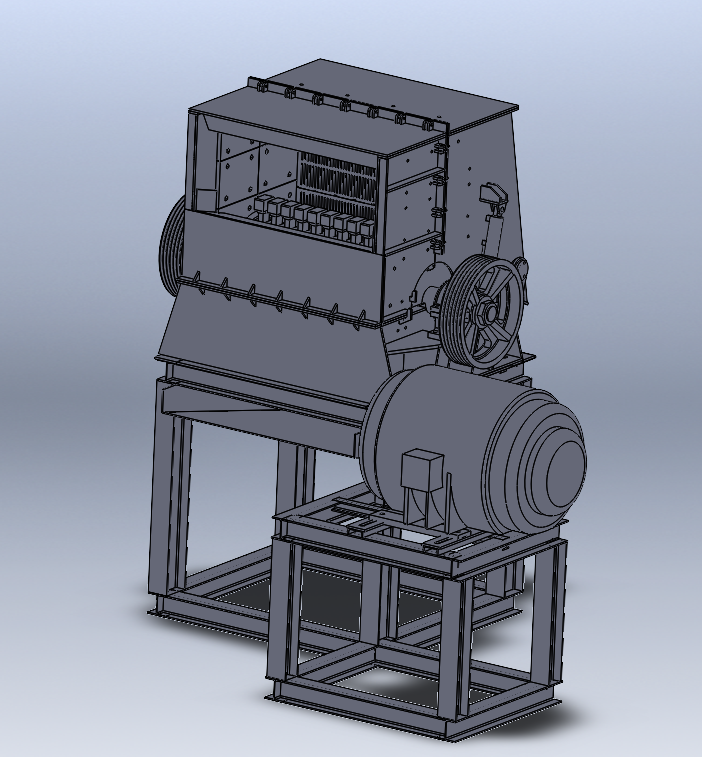

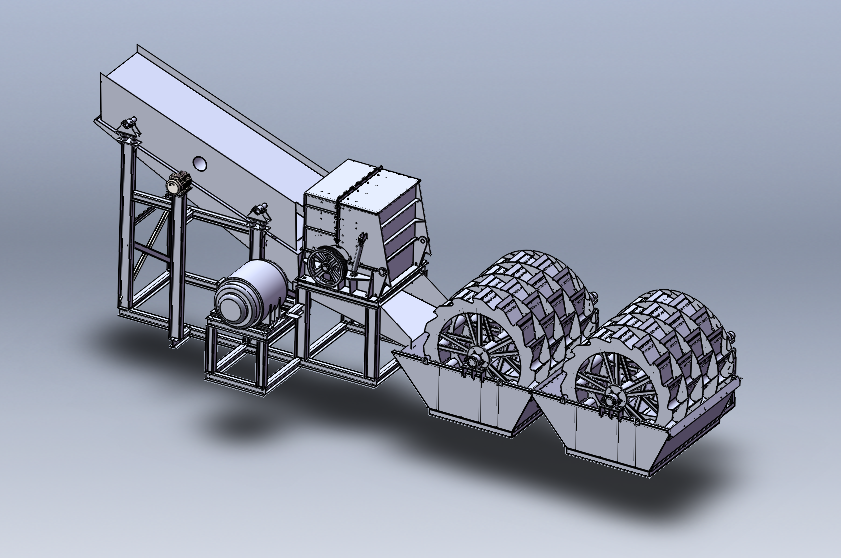

| 5 | 总图.png | 498.28K |

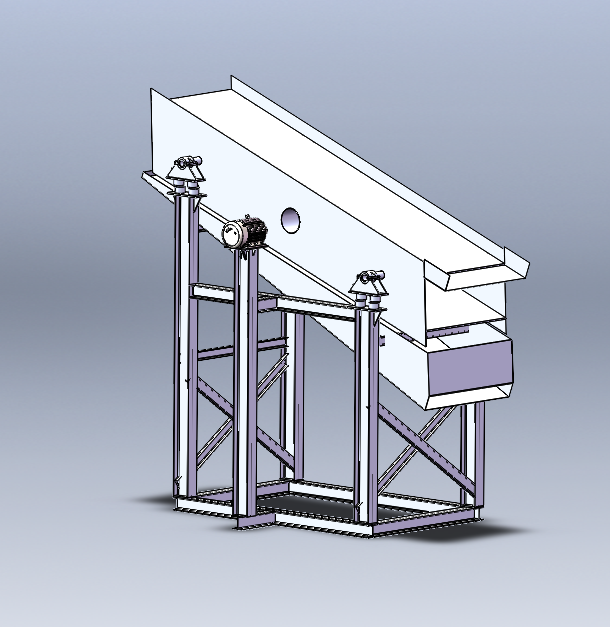

| 6 | 振动筛.png | 350.57K |

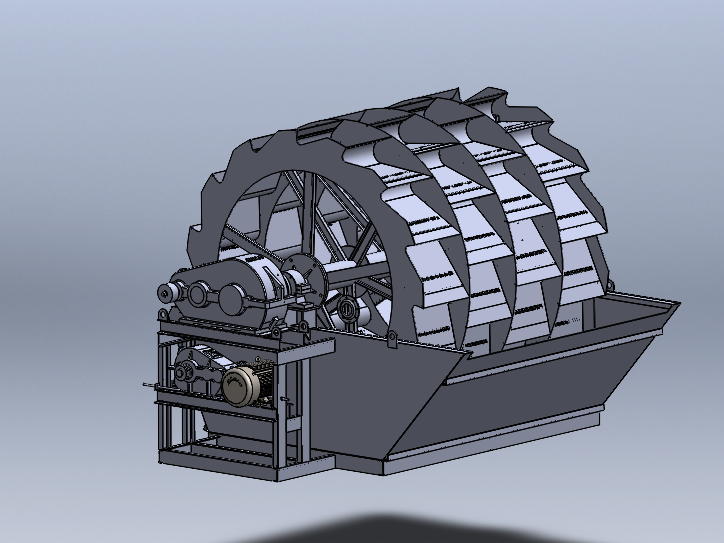

| 7 | 水洗轮.png | 342.52K |
| 8 | 12槽钢-1230.SLDPRT | 93.10K |
| 9 | 1860振动筛示意图.SLDPRT | 103.79K |
| 10 | 1860筋板.SLDPRT | 55.00K |
| 11 | 1型六角螺母C级M20.SLDPRT | 102.12K |
| 12 | 2000机架.SLDASM | 288.60K |
| 13 | 200x200-500.SLDPRT | 71.44K |
| 14 | 22kw-6.SLDASM | 545.63K |
| 15 | 23240轴承盖.SLDPRT | 114.17K |
| 16 | 270轴承座.SLDASM | 209.89K |
| 17 | 270轴承座盖.SLDPRT | 115.35K |
| 18 | 270轴承座（上）.SLDPRT | 130.83K |
| 19 | 270轴承座（下）.SLDPRT | 173.32K |
| 20 | 2YK1860.1.5-01弹簧支座.SLDPRT | 162.81K |
| 21 | 2YK1860.1.5-02弹簧支座.SLDPRT | 119.42K |
| 22 | 2YK1860.1.5弹簧支架.SLDASM | 790.22K |
| 23 | 2YK1860.2-01H型钢300×200x3273.SLDPRT | 58.77K |
| 24 | 2YK1860.2-02弹簧支座2.SLDPRT | 95.12K |
| 25 | 2YK1860.2-03H型钢200x200x4010.SLDPRT | 68.42K |
| 26 | 2YK1860.2-04H型钢300x200x4623.SLDPRT | 57.71K |
| 27 | 2YK1860.2-05H型钢200x200x2392.SLDPRT | 72.68K |
| 28 | 2YK1860.2-06筋板.SLDPRT | 62.96K |
| 29 | 2YK1860.2-08H型钢200x200x3410.SLDPRT | 70.12K |
| 30 | 2YK1860.2-09钢板.SLDPRT | 69.04K |
| 31 | 2YK1860.2-10钢板.SLDPRT | 89.91K |
| 32 | 2YK1860.2-12槽钢14x3000.SLDPRT | 71.75K |
| 33 | 2YK1860.2-13槽钢14x2392.SLDPRT | 75.30K |
| 34 | 2YK1860.2-15H型钢300x200x4123.5.SLDPRT | 72.98K |
| 35 | 2YK1860.2支撑座.SLDASM | 221.92K |
| 36 | 2YK1860振动筛.SLDASM | 868.32K |
| 37 | 360上瓦盒.SLDPRT | 181.71K |
| 38 | 360下瓦盒.SLDPRT | 214.56K |
| 39 | B3_Y2-160L-4_15KW.SLDASM | 728.87K |
| 40 | GB11263-2005[HW型钢200／200]x2292.SLDPRT | 68.90K |
| 41 | HT型钢200x200x846.SLDPRT | 88.56K |
| 42 | HW型钢100／100x1858.SLDPRT | 69.16K |
| 43 | HW型钢200／200x1300.SLDPRT | 73.87K |
| 44 | HW型钢200／200x1488.SLDPRT | 71.92K |
| 45 | HW型钢200／200x1700.SLDPRT | 72.17K |
| 46 | HW型钢200／200x1858.SLDPRT | 70.05K |
| 47 | HW型钢200／200x2300.SLDPRT | 68.27K |
| 48 | HW型钢200／200x3788.SLDPRT | 65.42K |
| 49 | HW型钢300／200x1980.SLDPRT | 69.98K |
| 50 | JR158-8（380KW）三相异步电动机.SLDPRT | 340.05K |
| 51 | JZQ400减速机-20.49.SLDPRT | 1.38M |
| 52 | JZQ750减速机-20.49.SLDPRT | 1.07M |
| 53 | PCZ1600瓦盒360.SLDASM | 167.07K |
| 54 | PCZ2000-1销轴.SLDPRT | 122.23K |
| 55 | PCZ2000-2盖板.SLDPRT | 91.14K |
| 56 | PCZ2000-3开箱油缸.SLDASM | 71.92K |
| 57 | PCZ2000-3挡水板.SLDPRT | 62.34K |
| 58 | PCZ2000.1转子.SLDASM | 3.15M |
| 59 | PCZ2000.2-10下箱连接板.SLDPRT | 60.73K |
| 60 | PCZ2000.2-11筋板.SLDPRT | 81.65K |
| 61 | PCZ2000.2-12耳板.SLDPRT | 85.30K |
| 62 | PCZ2000.2-13垫板.SLDPRT | 81.14K |
| 63 | PCZ2000.2-14底板.SLDPRT | 73.19K |
| 64 | PCZ2000.2-15连接板.SLDPRT | 62.12K |
| 65 | PCZ2000.2-1下箱侧板.SLDPRT | 90.29K |
| 66 | PCZ2000.2-1油缸销轴.SLDPRT | 150.17K |
| 67 | PCZ2000.2-2下箱侧板.SLDPRT | 97.83K |
| 68 | PCZ2000.2-2观察门.SLDASM | 89.71K |
| 69 | PCZ2000.2-3下箱堵板.SLDPRT | 63.70K |
| 70 | PCZ2000.2-3液压缸下支座.SLDPRT | 103.53K |
| 71 | PCZ2000.2-5底板.SLDPRT | 71.01K |
| 72 | PCZ2000.2-6垫板.SLDPRT | 81.17K |
| 73 | PCZ2000.2-7支撑板.SLDPRT | 73.31K |
| 74 | PCZ2000.2-8筋板.SLDPRT | 56.77K |
| 75 | PCZ2000.2-9连接板.SLDPRT | 61.36K |
| 76 | PCZ2000.2下机壳.SLDASM | 233.53K |
| 77 | PCZ2000.2下箱.SLDASM | 388.75K |
| 78 | PCZ2000.3-10连接板.SLDPRT | 63.53K |
| 79 | PCZ2000.3-11定位.SLDPRT | 73.07K |
| 80 | PCZ2000.3-11挂钩.SLDPRT | 87.60K |
| 81 | PCZ2000.3-12销轴板.SLDPRT | 69.89K |
| 82 | PCZ2000.3-13筋板.SLDPRT | 59.84K |
| 83 | PCZ2000.3-14筋板.SLDPRT | 61.58K |
| 84 | PCZ2000.3-15筋板.SLDPRT | 61.76K |
| 85 | PCZ2000.3-16前口斜板.SLDPRT | 82.55K |
| 86 | PCZ2000.3-17前口扇形板.SLDPRT | 68.07K |
| 87 | PCZ2000.3-1前口篦板支架.SLDPRT | 89.35K |
| 88 | PCZ2000.3-1前箱侧板.SLDPRT | 86.35K |
| 89 | PCZ2000.3-2连接板.SLDPRT | 62.74K |
| 90 | PCZ2000.3-3连接板.SLDPRT | 77.32K |
| 91 | PCZ2000.3-4连接板.SLDPRT | 60.98K |
| 92 | PCZ2000.3-5连接板.SLDPRT | 84.01K |
| 93 | PCZ2000.3-6连接板.SLDPRT | 91.38K |
| 94 | PCZ2000.3-7前口.SLDPRT | 60.56K |
| 95 | PCZ2000.3-8顶板.SLDPRT | 59.05K |
| 96 | PCZ2000.3-9加强板.SLDPRT | 61.76K |
| 97 | PCZ2000.3上机壳.SLDASM | 195.52K |
| 98 | PCZ2000.3上箱.SLDASM | 427.82K |
| 99 | PCZ2000.4-10连接板.SLDPRT | 78.12K |
| 100 | PCZ2000.4-11加强板.SLDPRT | 70.83K |
| 101 | PCZ2000.4-12液压油缸上支座.SLDPRT | 125.92K |
| 102 | PCZ2000.4-1后箱侧板.SLDPRT | 97.72K |
| 103 | PCZ2000.4-1限位块.SLDPRT | 83.02K |
| 104 | PCZ2000.4-2顶板.SLDPRT | 71.61K |
| 105 | PCZ2000.4-3加强板.SLDPRT | 67.98K |
| 106 | PCZ2000.4-4套.SLDPRT | 69.89K |
| 107 | PCZ2000.4-5钢板.SLDPRT | 55.69K |
| 108 | PCZ2000.4-6连接板.SLDPRT | 75.42K |
| 109 | PCZ2000.4-7后墙.SLDPRT | 82.06K |
| 110 | PCZ2000.4-8连接板.SLDPRT | 73.00K |
| 111 | PCZ2000.4-9加强板.SLDPRT | 71.92K |
| 112 | PCZ2000.4后箱.SLDASM | 189.11K |
| 113 | PCZ2000.4翻箱.SLDASM | 384.30K |
| 114 | PCZ2000.5-02边板1.SLDPRT | 45.64K |
| 115 | PCZ2000.5-03边板2.SLDPRT | 73.21K |
| 116 | PCZ2000.5-04边板3.SLDPRT | 71.83K |
| 117 | PCZ2000传动轴.SLDPRT | 127.98K |
| 118 | PCZ2000圆盘.SLDPRT | 194.95K |
| 119 | PCZ2000大头锤.SLDPRT | 105.95K |
| 120 | PCZ2000带轮1000.SLDPRT | 574.72K |
| 121 | PCZ2000护板1.SLDPRT | 132.13K |
| 122 | PCZ2000护板2.SLDPRT | 129.80K |
| 123 | PCZ2000护板3.SLDPRT | 134.55K |
| 124 | PCZ2000护板4.SLDPRT | 128.18K |
| 125 | PCZ2000护板5.SLDPRT | 137.12K |
| 126 | PCZ2000护板6.SLDPRT | 131.60K |
| 127 | PCZ2000挡水盘.SLDPRT | 68.92K |
| 128 | PCZ2000破碎机.SLDASM | 4.13M |
| 129 | PCZ2000篦板1.SLDPRT | 649.01K |
| 130 | PCZ2000篦板2.SLDPRT | 576.34K |
| 131 | PCZ2000篦板3.SLDPRT | 653.41K |
| 132 | PCZ2000篦板4.SLDPRT | 632.52K |
| 133 | PCZ2000背丝螺母.SLDPRT | 99.55K |
| 134 | PCZ2000螺母.SLDPRT | 123.42K |
| 135 | PCZ2000转子.SLDASM | 3.07M |
| 136 | PCZ2000锤环.SLDPRT | 93.19K |
| 137 | PCZ2000锤轴.SLDPRT | 67.31K |
| 138 | PCZ2000门板.SLDPRT | 80.88K |
| 139 | PCZ2000隔套.SLDPRT | 93.94K |
| 140 | PCZ2000顶护板1.SLDPRT | 218.26K |
| 141 | PCZ2000顶护板2.SLDPRT | 233.78K |
| 142 | XSD2800.01.01-03固定盘.SLDPRT | 82.95K |
| 143 | XSD3016-05轴Ⅰ.SLDPRT | 101.46K |
| 144 | XSD3220-01轴承透盖.SLDPRT | 127.18K |
| 145 | XSD3220.01-01侧圆.SLDPRT | 119.54K |
| 146 | XSD3220.01-01管子.SLDPRT | 87.71K |
| 147 | XSD3220.01-02中圆.SLDPRT | 59.82K |
| 148 | XSD3220.01-02圆盘.SLDPRT | 59.44K |
| 149 | XSD3220.01-03内连接圆.SLDPRT | 84.07K |
| 150 | XSD3220.01-03叶片.SLDPRT | 61.46K |
| 151 | XSD3220.01-04叶轮支撑轴.SLDASM | 100.19K |
| 152 | XSD3220.01-04漏网.SLDPRT | 325.00K |
| 153 | XSD3220.01-05叶轮支撑轴2.SLDASM | 100.49K |
| 154 | XSD3220.01-06筋板.SLDPRT | 47.21K |
| 155 | XSD3220.01-07筋板2.SLDPRT | 48.46K |
| 156 | XSD3220.01叶轮支撑.SLDASM | 200.65K |
| 157 | XSD3220.01轮体装配.SLDASM | 489.56K |
| 158 | XSD3220.02-01侧板.SLDPRT | 50.29K |
| 159 | XSD3220.02-02前沿板.SLDPRT | 77.77K |
| 160 | XSD3220.02-02轴承盖.SLDPRT | 120.13K |
| 161 | XSD3220.02-03前板.SLDPRT | 50.45K |
| 162 | XSD3220.02-04底板.SLDPRT | 47.48K |
| 163 | XSD3220.02-05后板.SLDPRT | 55.71K |
| 164 | XSD3220.02-06吊装板.SLDPRT | 63.00K |
| 165 | XSD3220.02-07板.SLDPRT | 53.33K |
| 166 | XSD3220.02-08板.SLDPRT | 62.58K |
| 167 | XSD3220.02-09板.SLDPRT | 51.58K |
| 168 | XSD3220.02水箱.SLDASM | 201.93K |
| 169 | XSD3220.03-01机架.SLDASM | 251.32K |
| 170 | XSD3220.03机架装配.SLDASM | 1.33M |
| 171 | XSD3220总装配.SLDASM | 1.82M |
| 172 | XSJ3016-04轴Ⅱ.SLDPRT | 104.60K |
| 173 | Y2_B3_FL-1.SLDPRT | 85.85K |
| 174 | Y2_DH-1.SLDPRT | 59.97K |
| 175 | Y2_DJ-1.SLDPRT | 62.87K |
| 176 | Y2_FZ-1.SLDPRT | 69.26K |
| 177 | Y2_JXH-1.SLDPRT | 91.88K |
| 178 | Y2_JZ-1.SLDPRT | 327.76K |
| 179 | Y2_SCZ-1.SLDPRT | 54.49K |
| 180 | 不等边角钢100×63×8x200.SLDPRT | 94.87K |
| 181 | 减速机板.SLDPRT | 78.57K |
| 182 | 加强板1.SLDPRT | 55.76K |
| 183 | 加强板2.SLDPRT | 55.84K |
| 184 | 垫板.SLDPRT | 51.74K |
| 185 | 垫板2060x240x20.SLDPRT | 50.73K |
| 186 | 带轮180.SLDPRT | 316.19K |
| 187 | 弹簧Φ220×Φ30.SLDPRT | 956.88K |
| 188 | 料斗.SLDPRT | 73.73K |
| 189 | 料斗2.SLDPRT | 76.31K |
| 190 | 槽钢10-1400.SLDPRT | 90.64K |
| 191 | 槽钢10-544.SLDPRT | 96.20K |
| 192 | 槽钢10-664.SLDPRT | 93.75K |
| 193 | 槽钢12—1130.SLDPRT | 102.90K |
| 194 | 槽钢12—3458.SLDPRT | 78.85K |
| 195 | 槽钢14bx1594.SLDPRT | 73.19K |
| 196 | 槽钢14bx200.SLDPRT | 79.43K |
| 197 | 槽钢14bx245.SLDPRT | 80.62K |
| 198 | 槽钢14x3000.SLDPRT | 70.32K |
| 199 | 槽钢16x1700.SLDPRT | 91.64K |
| 200 | 槽钢16x2360.SLDPRT | 71.22K |
| 201 | 槽钢16x3465.SLDPRT | 66.74K |
| 202 | 槽钢16x3482.SLDPRT | 66.52K |
| 203 | 活节螺栓M24×120.SLDPRT | 206.58K |
| 204 | 电机拉杆座板.SLDPRT | 64.11K |
| 205 | 电机架吊装板.SLDPRT | 67.49K |
| 206 | 电机皮带轮-240.SLDPRT | 211.63K |
| 207 | 电机皮带轮.SLDPRT | 297.81K |
| 208 | 盖板.SLDPRT | 60.49K |
| 209 | 盖板2.SLDPRT | 47.54K |
| 210 | 等边角钢63×63×8x3482.SLDPRT | 55.96K |
| 211 | 等边角钢63×63×8x450.SLDPRT | 79.94K |
| 212 | 箱破2000料斗.SLDPRT | 69.09K |
| 213 | 组合体.SLDASM | 6.72M |
| 214 | 缸体.SLDPRT | 77.82K |
| 215 | 缸杆.SLDPRT | 38.13K |
| 216 | 耳板.SLDPRT | 73.78K |
| 217 | 耳板2.SLDPRT | 85.34K |
| 218 | 联轴器-水轮.SLDPRT | 110.64K |
| 219 | 联轴器.SLDASM | 118.92K |
| 220 | 联轴器.SLDPRT | 124.39K |
| 221 | 螺杆M20×300.SLDPRT | 317.90K |
| 222 | 螺杆M20×400.SLDPRT | 351.49K |
| 223 | 调心滚子轴承23230.SLDPRT | 159.27K |
| 224 | 调心滚子轴承23240.SLDPRT | 2.82M |
| 225 | 转子芯.SLDASM | 191.57K |
| 226 | 销轴.SLDPRT | 89.77K |
| 227 | 锤轴挡板.SLDPRT | 98.35K |
| 228 | 镜向PCZ2000护板1.SLDPRT | 62.63K |
| 229 | 镜向PCZ2000护板3.SLDPRT | 63.48K |
| 230 | 镜向PCZ2000护板4.SLDPRT | 61.97K |
| 231 | 镜向PCZ2000护板6.SLDPRT | 63.74K |
此图纸下载需要88金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 30
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：55.48M
所需金币：88
上传时间：2023-10-20 04:02:57
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
制砂线
非煤矿山机械
200箱破
洗沙机
振动筛
图纸简介
该设备生产线主要有筛选设备、破碎设备、水洗设备组成，整体采用1860振动筛进行原材料初级筛分，筛上物通过锤式制砂机2000型号进行破碎加工，一次成型，成品料通过两道水洗轮清洗，直接进行脱水即可。本设备使用风化岩、鹅卵石、等软、硬料！
