3YA2160圆振动筛（ID:750364）

机械设备 / 通用设备 / 3YA2160圆振动筛

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16978999301675.zip	6.32M
2	3YA2160-06铭牌A4.dwg	104.81K
3	3YA2160-TM图样目录.dwg	89.09K

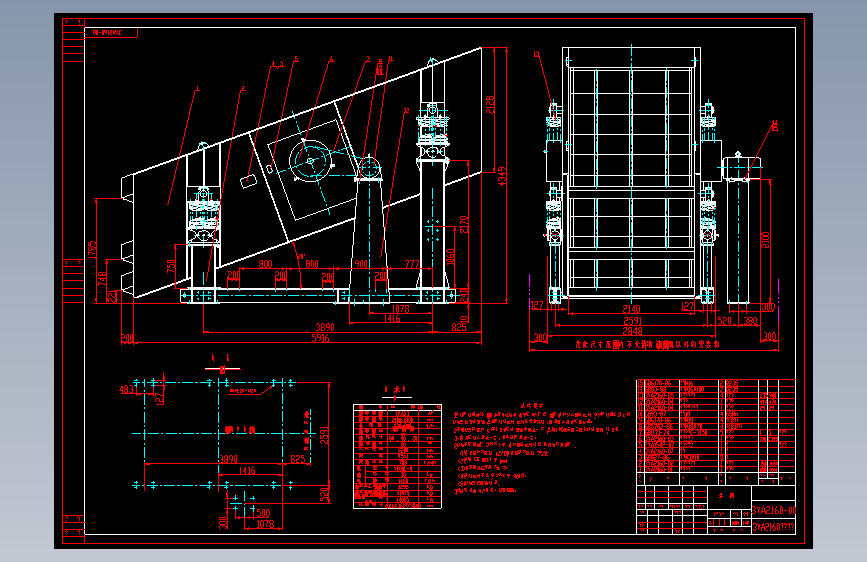

4	3YA2160总图.dwg	570.91K
5	3YA2160-05-01大螺旋弹簧A4.dwg	33.64K
6	3YA2160-05弹簧支承装配总图A2.bak	278.75K
7	3YA2160-05弹簧支承装配总图A2.dwg	278.75K
8	3YA2160-06-01上支座A3.dwg	115.28K
9	3YA2160-06-03小螺旋弹簧A4.dwg	35.90K
10	3YA2160-06-04-01法兰A4.dwg	75.41K
11	3YA2160-06-04下支座A2.dwg	144.59K
12	3YA2160-06-05压盖A4.dwg	94.84K
13	3YA2160-06-06阻尼弹簧A4.dwg	35.83K
14	3YA2160-06-07压紧盖A4.dwg	87.63K
15	3YA2160-06-08调整螺栓A4.dwg	94.59K
16	3YA2160-06-09橡胶体A4.dwg	39.90K
17	3YA2160-06-10橡胶座A4.dwg	39.15K
18	3YA2160-06-11定位块A4.dwg	104.56K
19	3YA2160-03-01偏心轴A3.bak	153.34K
20	3YA2160-03-01偏心轴A3.dwg	131.66K
21	3YA2160-03-02-01套管A2.dwg	89.34K
22	3YA2160-03-02-01套管法兰A3.dwg	106.53K
23	3YA2160-03-02轴套A2.dwg	158.19K
24	3YA2160-03-03轴承座A3.dwg	184.56K
25	3YA2160-03-04密封垫A4.dwg	76.41K
26	3YA2160-03-05轴承压盖A3.dwg	122.50K
27	3YA2160-03-06平衡轮A3.dwg	110.56K
28	3YA2160-03-07隔离环A4.dwg	90.56K
29	3YA2160-03-08轴端压盖A4.dwg	93.84K
30	3YA2160-03-09偏心块A3.dwg	83.88K
31	3YA2160-03-10皮带轮A4.dwg	80.88K
32	3YA2160-03-11通气孔塞A4.dwg	76.91K
33	3YA2160-03-12通气孔帽A4.dwg	94.34K
34	3YA2160-03-13注油装置A3.dwg	83.38K
35	3YA2160-03-14油位控制棒A4.dwg	74.41K
36	3YA2160-03-15放油塞A4.dwg	77.16K
37	3YA2160-03-16皮带轮罩A3.dwg	95.78K
38	3YA2160-03-17平衡轮罩A3.dwg	98.53K
39	3YA2160-03-18止动垫片A4.dwg	89.38K
40	3YA2160-03振动器装配A1.bak	394.72K

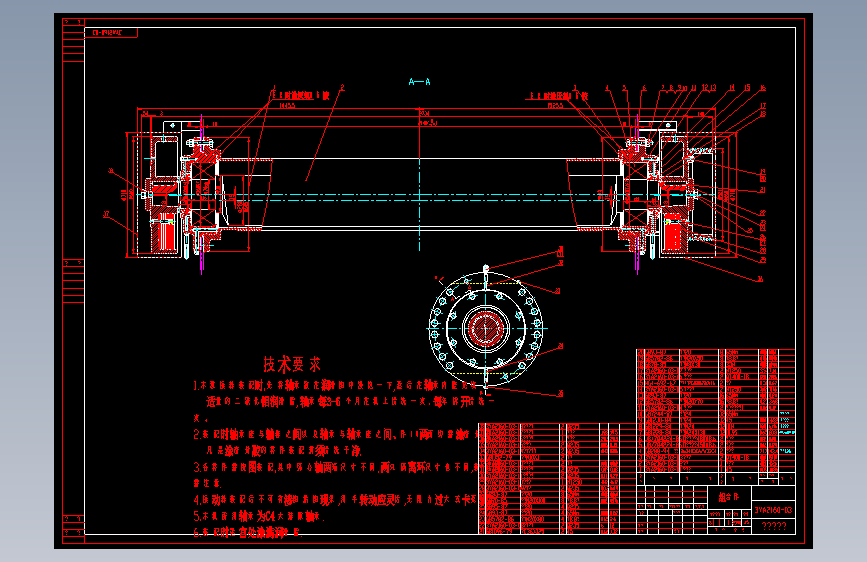

41	3YA2160-03振动器装配A1.dwg	393.25K
42	3YA2160-02-01底架座A3.dwg	141.66K
43	3YA2160-02-02大立柱A3.dwg	114.78K
44	3YA2160-02-03下横梁A4.dwg	41.40K
45	3YA2160-02-04上横梁A4.dwg	84.88K
46	3YA2160-02-05小立柱A4.dwg	38.43K
47	3YA2160-02底架装配总图A1.dwg	191.31K
48	3YA2160-04电机座A3.dwg	116.31K
49	3YA2160-04电机皮带轮总装图A3.dwg	105.84K
50	电机皮带轮.dwg	80.63K
51	皮带轮挡板.dwg	81.91K
52	2YA2160-01-01上层后挡板A3.dwg	134.47K
53	2YA2160-01-03下层后挡板A3.dwg	136.94K
54	3YA2160-01-01-01橡胶垫.dwg	95.50K
55	3YA2160-01-01-02上层筛网A3.dwg	107.06K
56	3YA2160-01-01-03压板.dwg	103.81K
57	3YA2160-01-01上筛面托架.dwg	269.50K
58	3YA2160-01-02-01橡胶垫A4.dwg	97.00K
59	3YA2160-01-02-02中层筛网A3.dwg	106.78K
60	3YA2160-01-02中筛面托架A1.dwg	257.84K
61	3YA2160-01-03侧板A1.dwg	328.34K
62	3YA2160-01-04-01下层筛网A3.dwg	129.50K
63	3YA2160-01-04下筛面托架A1.dwg	183.14K
64	3YA2160-01-05-01吊块A4.dwg	31.11K
65	3YA2160-01-05下层后挡板A3.dwg	61.94K
66	3YA2160-01-06出料咀A3.dwg	139.69K
67	3YA2160-01-07导向角钢A3.dwg	44.87K
68	3YA2160-01-08压条A4.dwg	51.75K
69	3YA2160-01-08张紧板A4.dwg	108.69K
70	3YA2160-01-09橡胶板A4.dwg	108.75K
71	3YA2160-01筛箱装配A1.bak	486.31K

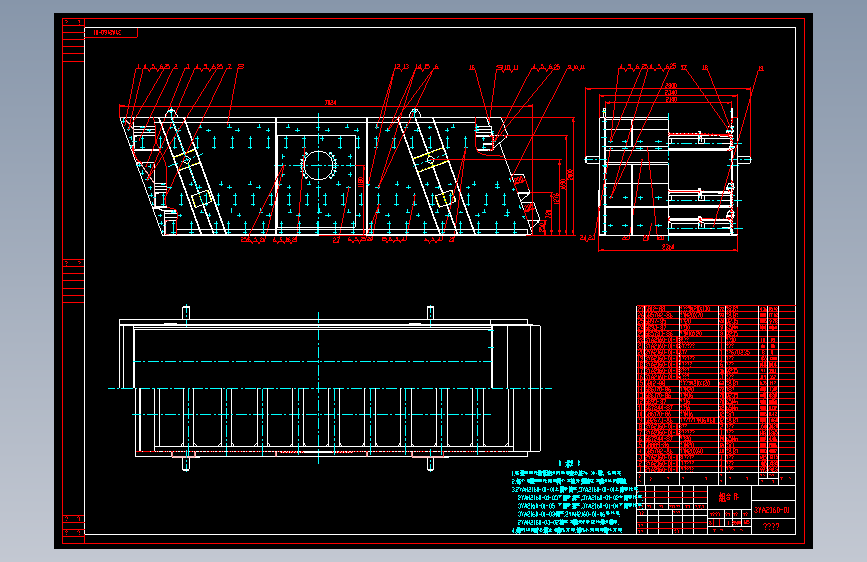

72	3YA2160-01筛箱装配A1.dwg	545.88K

此图纸下载需要20金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 28

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：dwg

文件大小：6.47M

所需金币：20

上传时间：2023-10-21 22:52:12

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

振动筛

图纸简介

1.筛子给料点与筛面之间的落差，一般不得大于500mm，以防止由于物料落差过大而冲坏筛面。 2.筛子要求均匀连续给料，给料方向要求与筛面上物料运行方向一致。 3.筛子在开机前，操作人员应检查筛子运行部分周围是否有妨碍筛子运动的物体。 4.筛子应在没有负荷情况下开机，待筛子运行平稳后，才能开始给料，停机时，应先停止给料，待筛面上物料排尽后再停机。 5.筛子在运行过程中，操作人员应经常检查筛子运行情况，发现运行不正常时，应及时停机检查，排除故障后才能继续使用。
