操作柜模型三维SW模型（ID:750839）
0.png)
2.png)
4.png)
3.png)
1.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.5英寸脚轮不带刹.SLDPRT | 2.77M |
| 2 | 1.png | 382.68K |
| 3 | 16980639167692.rar | 55.57M |
| 4 | 2.png | 468.96K |
| 5 | 3.png | 566.17K |
| 6 | 4.png | 34.05K |
| 7 | 5.png | 336.07K |
| 8 | 6.png | 120.16K |
| 9 | 弹簧插销.SLDPRT | 1.00M |
| 10 | 柜体-上档.SLDPRT | 119.73K |
| 11 | 柜体-围板.SLDPRT | 333.60K |
| 12 | 柜体-层板.SLDPRT | 384.55K |
| 13 | 柜体-层板搁档.SLDPRT | 78.20K |
| 14 | 柜体-层板搁档撑杆.SLDPRT | 65.43K |
| 15 | 柜体-底板.SLDPRT | 271.86K |
| 16 | 柜体-脚轮固定板.SLDPRT | 79.89K |
| 17 | 柜体-门吸固定板.SLDPRT | 115.88K |
| 18 | 柜体-门板.SLDPRT | 244.34K |
| 19 | 柜体-门板加强档.SLDPRT | 64.61K |
| 20 | 柜体-门板腹板.SLDPRT | 280.13K |
| 21 | 柜体-面板.SLDPRT | 42.50M |
| 22 | 柜体.SLDASM | 5.75M |
| 23 | 柜体.SLDDRW | 1.57M |
| 24 | 门吸.SLDPRT | 141.03K |
此图纸下载需要15金币
立即下载
发布者
靓丽的小蚂蚁
创作: 21209
粉丝: 408
加入时间：2023-06-16
模型信息
图纸格式：sldprt,sldasm,slddrw
文件大小：56.9M
所需金币：15
上传时间：2023-10-23 20:25:25
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2015
标签
图纸简介

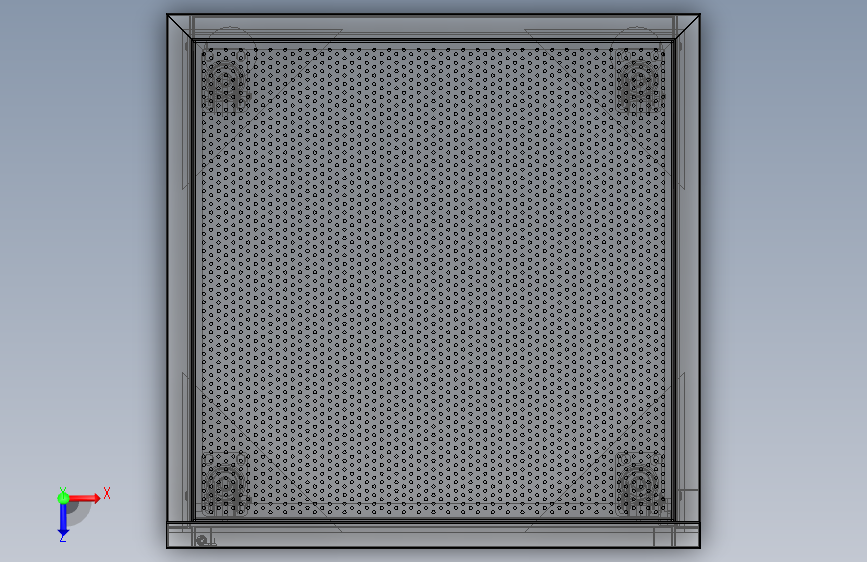

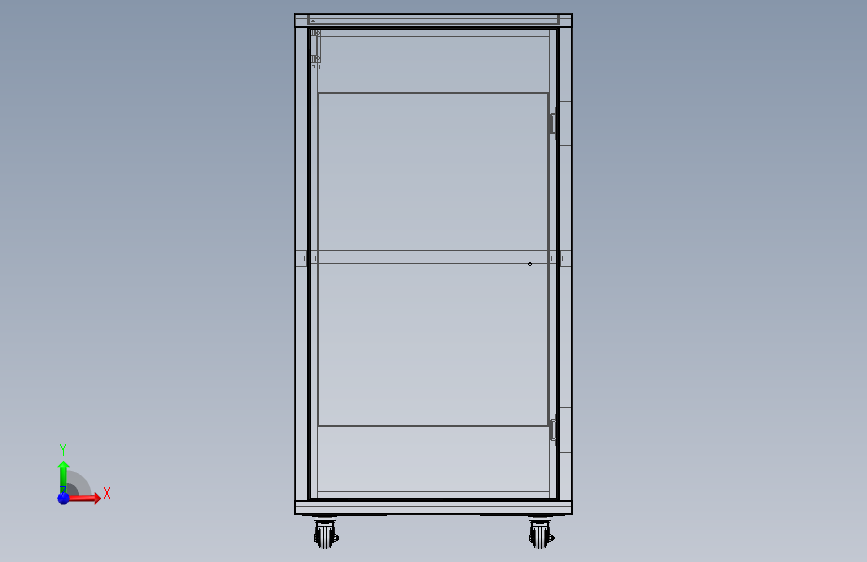

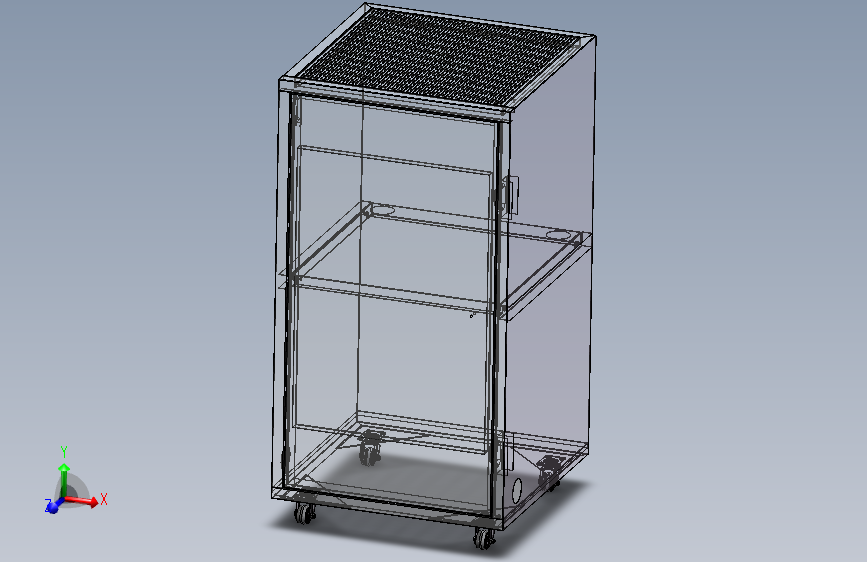

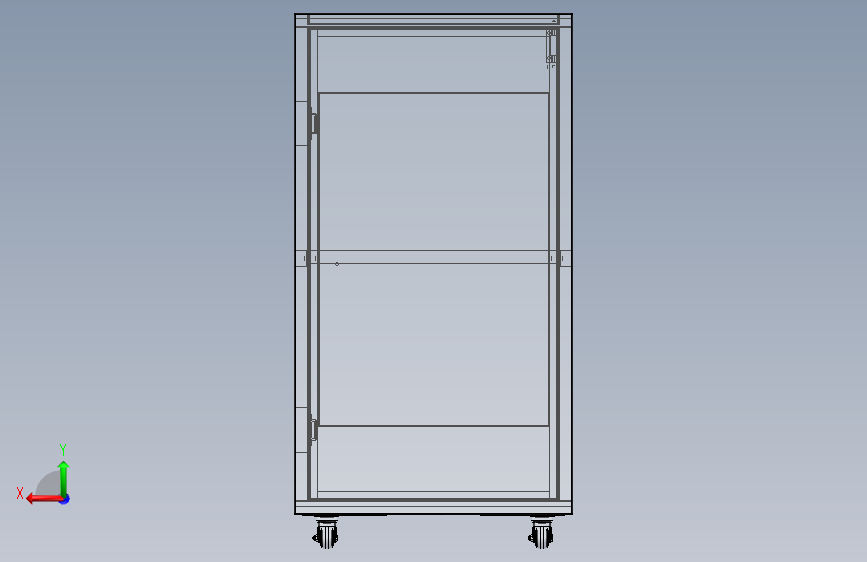

此款操作柜主要用于电器安装的工装。柜体内部可以安装各种电器，侧面及层板开有空洞方便穿线。顶部网孔板用于散热，也可以在板上开孔方便电器工具穿线通电及操作。柜体尺寸为500*500*960mm,层板使用销轴固定，可以拆卸。底部装有万向脚轮方便移动。
