填料箱盖加工工艺及钻端面12个孔夹具设计[版本2]-气动夹具【三维SW】【含CAD图纸和说明书】_SOLIDWORKS 2016_模型图纸下载

首页

图库

工程师

填料箱盖加工工艺及钻端面12个孔夹具设计[版本2]-气动夹具【三维SW】【含CAD图纸和说明书】（ID:752038）

设备部件 / 工器具 / 填料箱盖加工工艺及钻端面12个孔夹具设计[版本2]-气动夹具【三维SW】【含CAD图纸和说明书】

©非原创

平面图

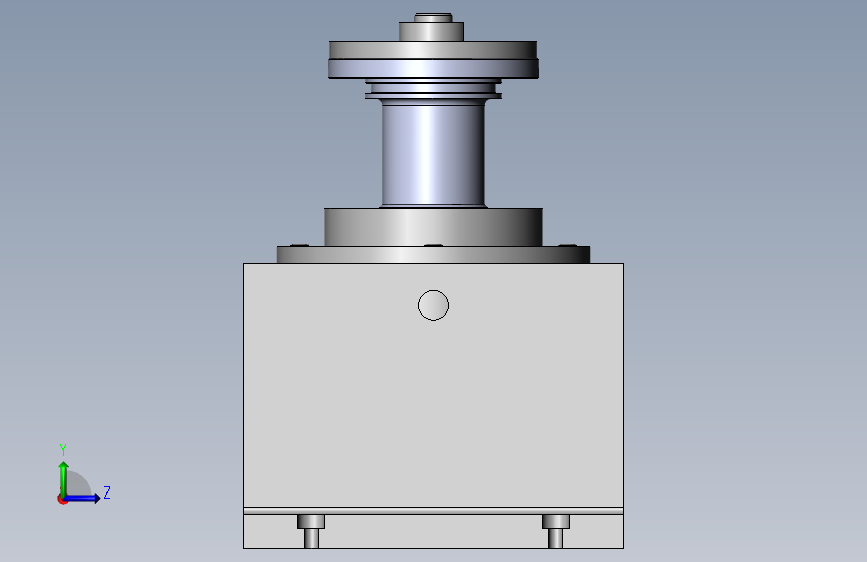

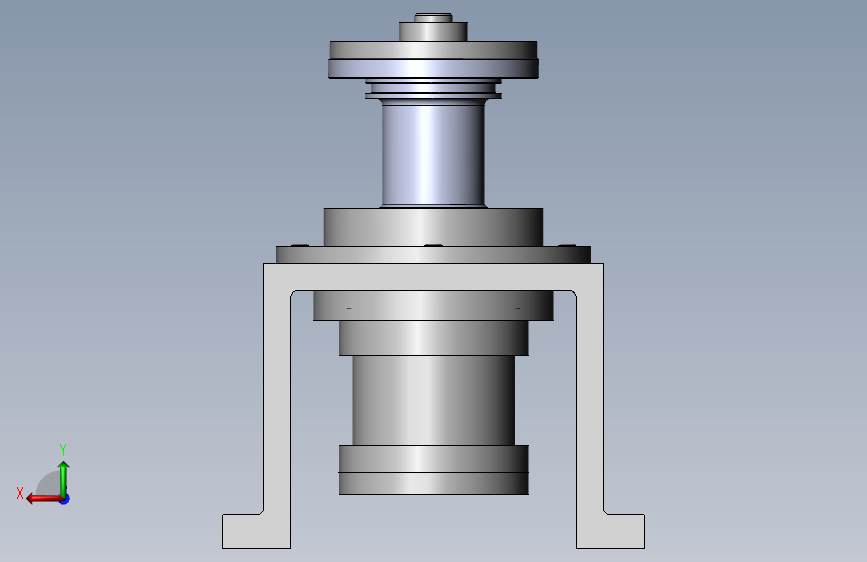

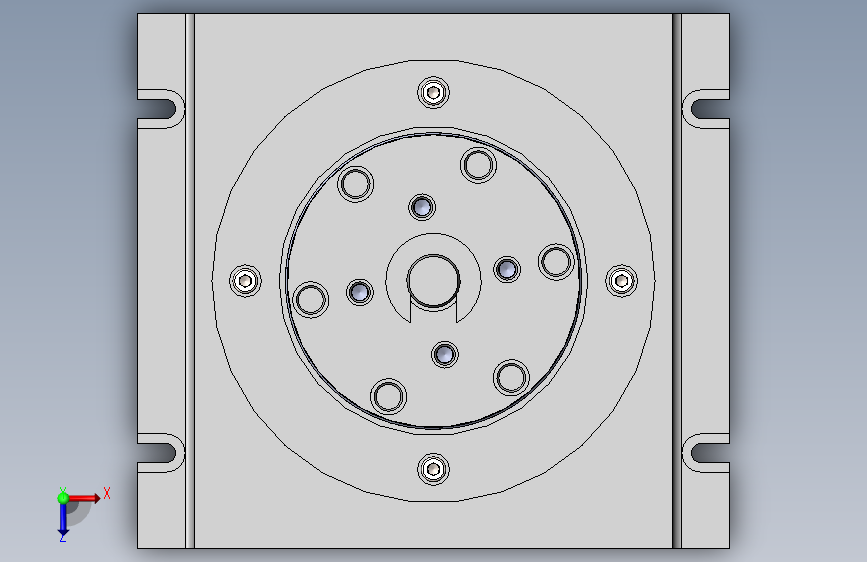

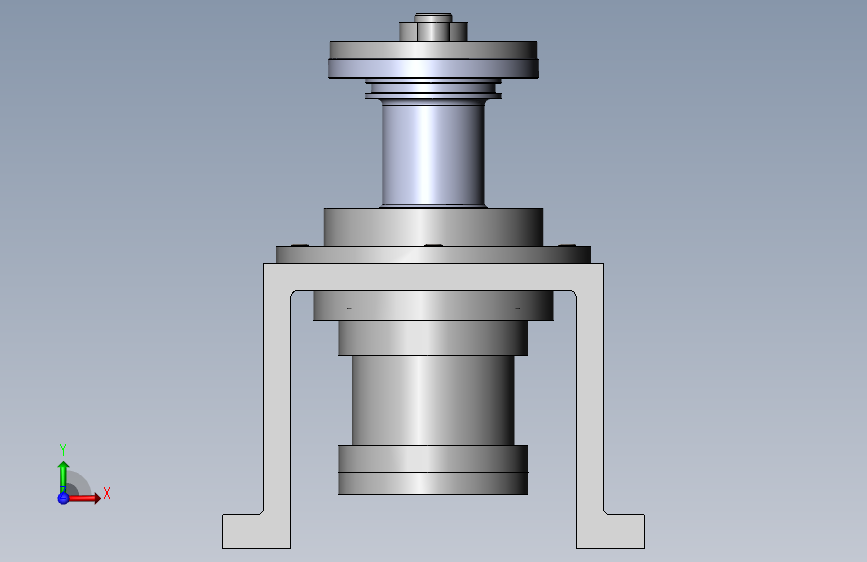

3D视图

文件列表

#	文件名称	文件大小
1	16981248434188.zip	2.95M

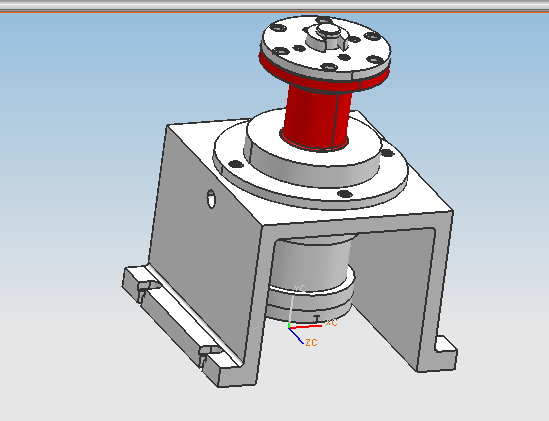

2	0夹具三维装配图截图1.png	17.51K

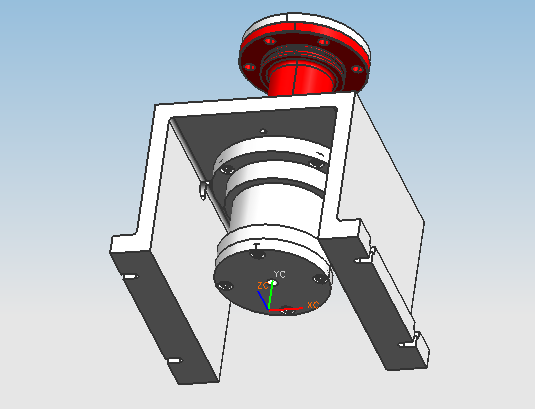

3	0夹具三维装配图截图2.png	16.80K
4	1零件图.dwg	428.77K
5	3D-SW三维源文件打包.rar	1.93M
6	夹具体零件图.dwg	418.75K
7	夹具装配图.dwg	513.75K
8	工序卡片.dwg	854.25K
9	工艺过程卡片foroffice2003）.doc	241.50K
10	工艺过程卡片foroffice2007.docx	20.95K
11	毛坯图.dwg	382.33K
12	说明书foroffice2003.doc	8.44M
13	说明书foroffice2007.docx	75.15K
14	gangtao.SLDPRT	76.51K
15	gongjian.SLDPRT	219.68K
16	huosai.SLDPRT	92.38K
17	huosaigan.SLDPRT	47.72K
18	jiajuti.SLDPRT	165.68K
19	jiajuzhuangpeitu-baozhatu.SLDASM	312.02K
20	jiajuzhuangpeitu-baozhatu.STEP	1.25M
21	jiajuzhuangpeitu.SLDASM	316.42K
22	jiajuzhuangpeitu.STEP	1.25M
23	kaikoudianquan.SLDPRT	57.82K
24	shangdiban.SLDPRT	77.42K
25	youganghougai.SLDPRT	67.33K
26	yougangqiangai.SLDPRT	70.37K
27	zuanmoban.SLDPRT	68.98K
28	zuantao13.SLDPRT	64.29K
29	zuantao9.SLDPRT	69.13K
