方刀架零件（图5-9）的加工工艺，设计钻8×M16底孔的钻床夹具【85-132】（ID:753272）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16981671389441.zip | 397.26K |

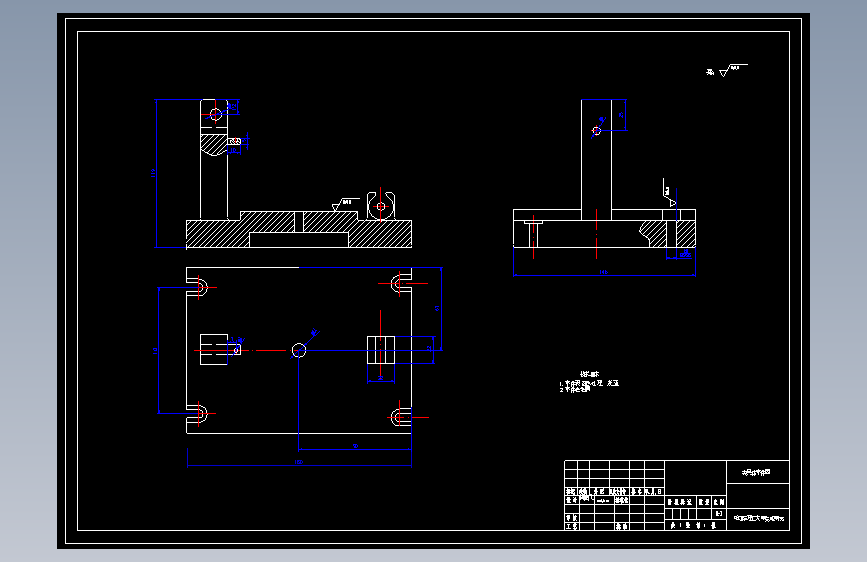

| 2 | 夹具体零件图.dwg | 82.50K |

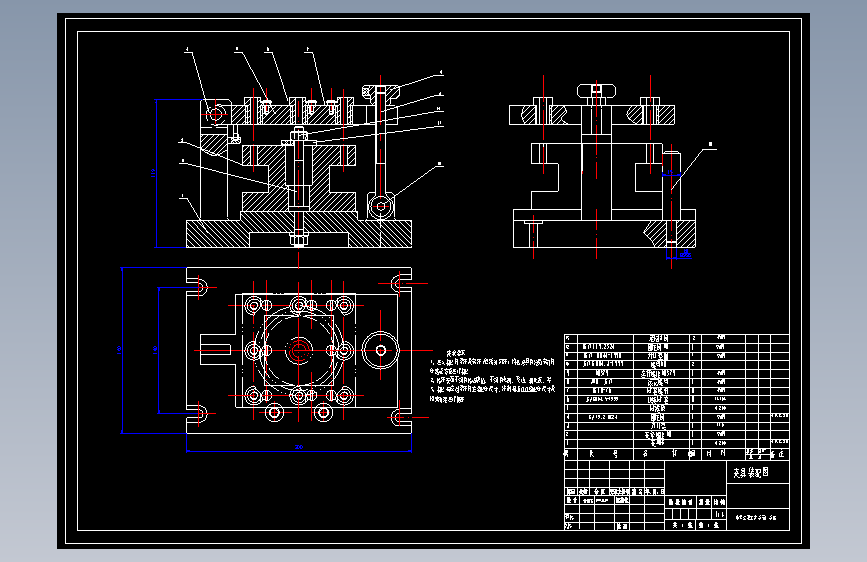

| 3 | 夹具装配图.dwg | 343.33K |
| 4 | 封皮.doc | 15.50K |
| 5 | 工序卡.doc | 74.50K |
| 6 | 工艺过程卡.doc | 48.00K |

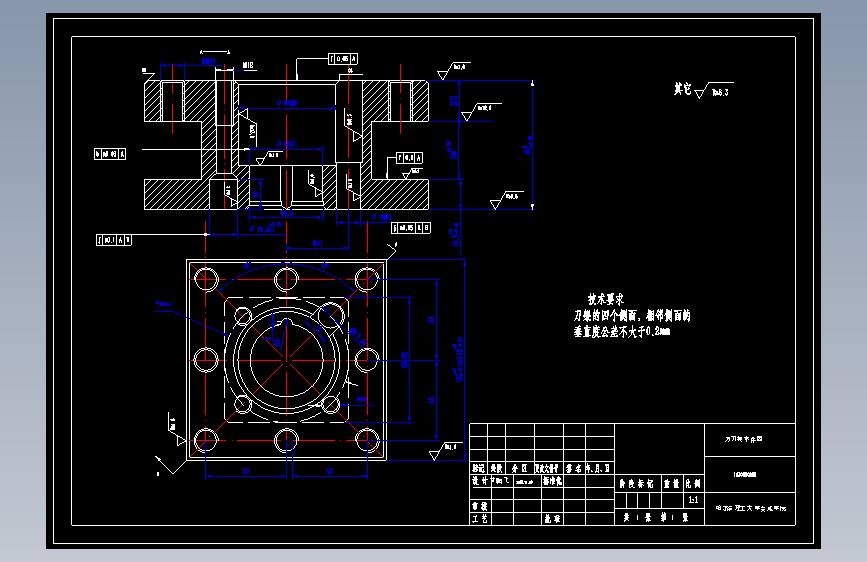

| 7 | 方刀架零件图.dwg | 82.38K |
| 8 | 毛坯图.dwg | 52.84K |

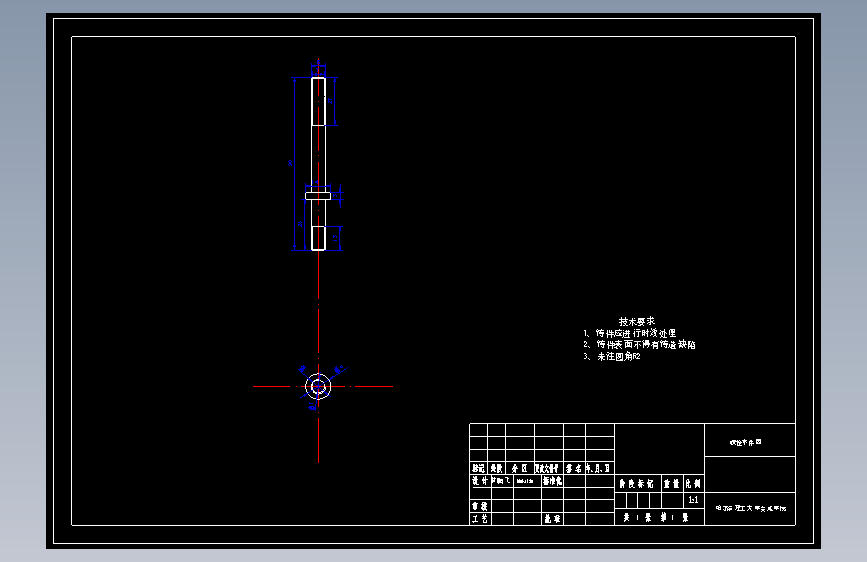

| 9 | 螺栓.dwg | 66.66K |
| 10 | 说明书.doc | 406.62K |

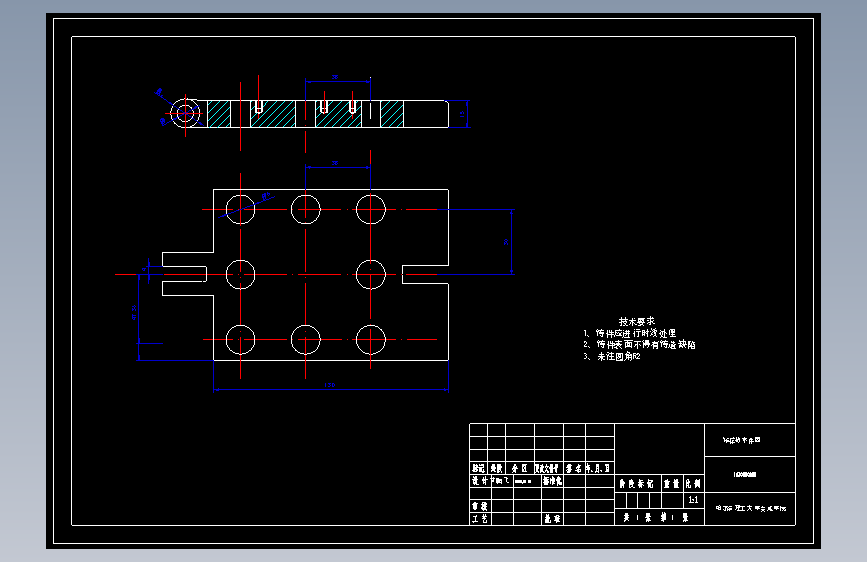

| 11 | 钻模板.dwg | 69.91K |
此图纸下载需要100金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 651
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：406.79KB
所需金币：100
上传时间：2023-10-25 01:05:38
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
