K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]（ID:753411）
![K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]](https://html.lazystones.com/lazy/753423/image/16670591-1f13-4648-a543-fcc2b7572ff0原图(主)0.png)
![K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]](https://html.lazystones.com/lazy/753423/image/18896507-4d1c-4f6d-bee0-86a1501b2324原图(主)0.png)
![K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]](https://html.lazystones.com/lazy/753423/image/2b395975-9b3d-4f0b-a894-f46d06c354c5原图(主)0.png)
![K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]](https://html.lazystones.com/lazy/753423/image/af9e04a9-3beb-471c-a2e7-9f925a6bbdc1原图(主)0.png)
![K242-制定刀架的加工工艺，设计钻M8底孔的钻床夹具设计[轴承座]](https://html.lazystones.com/lazy/753423/image/fceb4e8b-5aa2-40a4-abdd-dafab32fc336原图(主)0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16981679161411.zip | 559.38K |

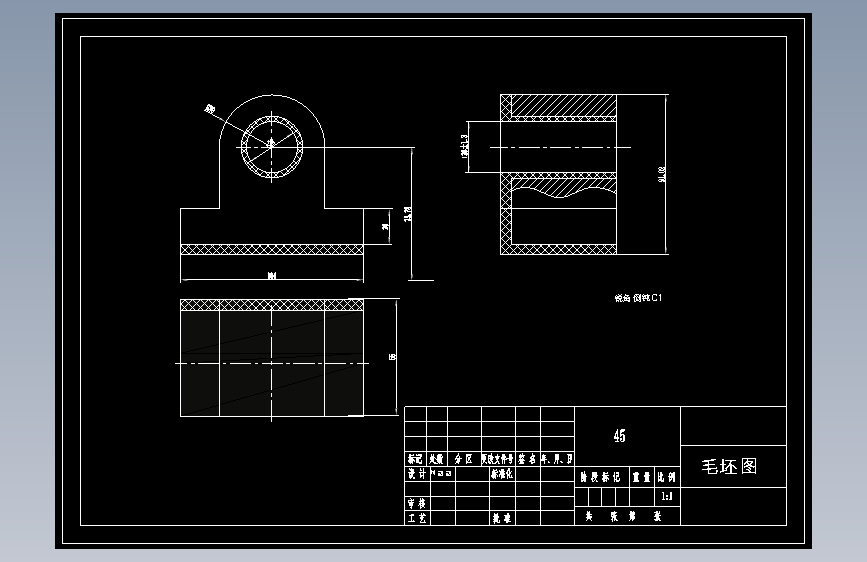

| 2 | A3-刀架毛坯图.dwg | 77.16K |

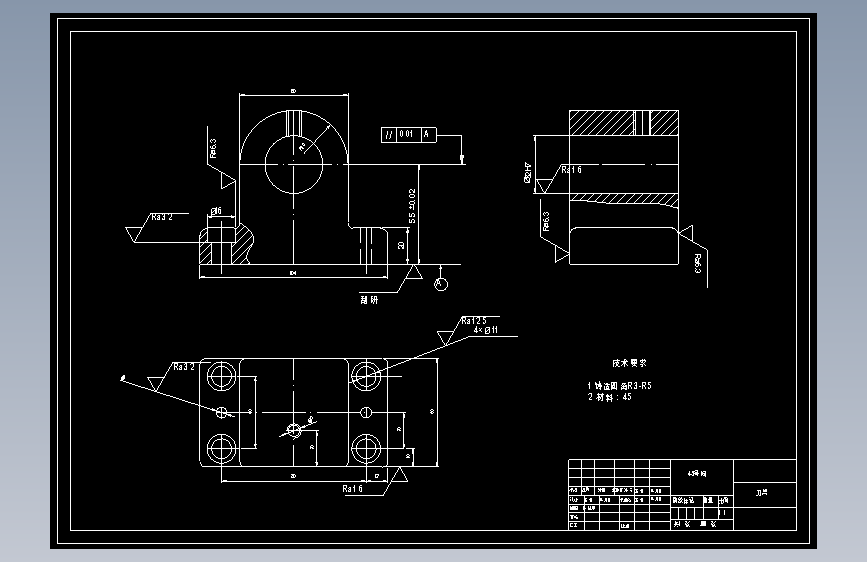

| 3 | A3-刀架零件图.dwg | 201.54K |

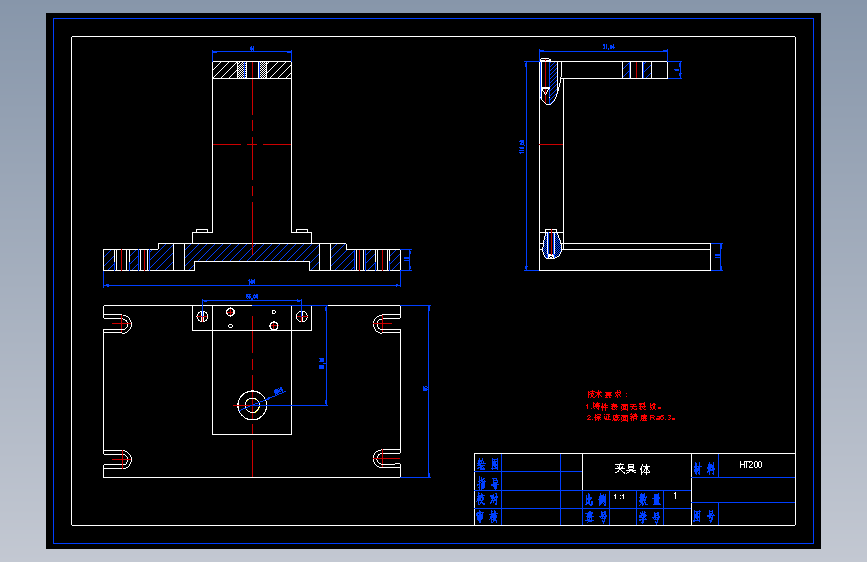

| 4 | A3-夹具体.dwg | 205.93K |
| 5 | A3-装配图.dwg | 264.45K |

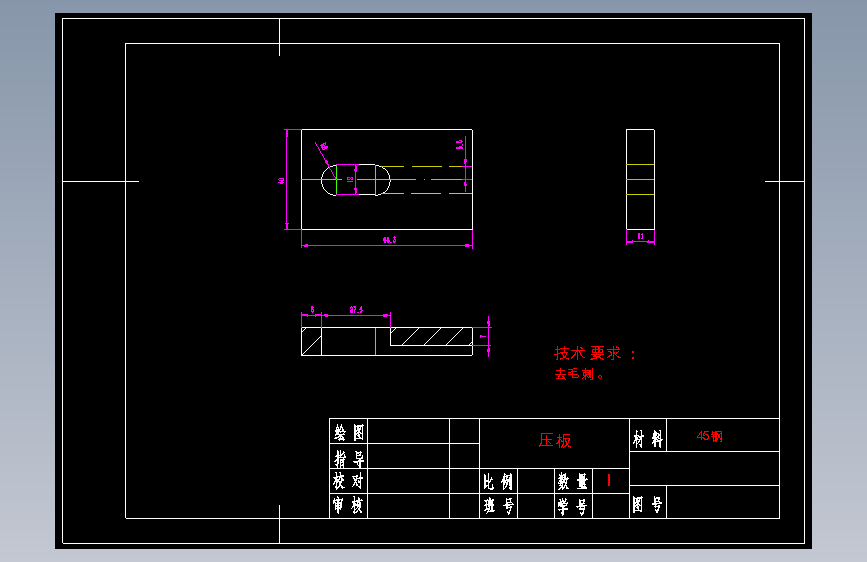

| 6 | A4-压板.dwg | 137.29K |
| 7 | 工艺过程卡.doc | 41.50K |
| 8 | 说明书.doc | 531.00K |
| 9 | 010工序卡.doc | 54.00K |
| 10 | 020工序卡.doc | 51.50K |
| 11 | 030工序卡.doc | 56.50K |
| 12 | 040工序卡.doc | 57.50K |
| 13 | 050工序卡.doc | 59.00K |
| 14 | 060工序卡.doc | 56.00K |
此图纸下载需要100金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 652
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：572.81KB
所需金币：100
上传时间：2023-10-25 01:18:36
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
