皮带输送机卸料小车（ID:763426）

机械设备 / 输送提升设备 / 皮带输送机卸料小车

©非原创

140

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16984853237759.zip	19.70M
2	侧视图.png	265.54K
3	俯视图.png	445.76K
4	局部图.png	517.24K
5	总图.png	381.40K
6	1000-400滚筒-3.SLDPRT	122.43K
7	140轴承座-3.SLDPRT	195.08K
8	150-70法兰盘.SLDPRT	99.82K
9	150-70法兰盘2.SLDPRT	92.12K
10	150-70轴承座.SLDASM	571.23K
11	150轴承座.SLDPRT	146.27K
12	GB7813_SN200SN200系列滚动轴承座80.SLDPRT	365.74K
13	GB825-88吊环螺钉M16×28-3.SLDPRT	154.04K
14	GB／T11264-1989轻轨22kg／mx8000.SLDPRT	80.50K
15	GB／T283-94圆柱滚子轴承NH216E.SLDPRT	285.14K
16	GB／T283-94圆柱滚子轴承NH216E1.SLDPRT	286.21K
17	GB／T706工字钢18碳素结构钢x30000.SLDPRT	68.27K
18	GB／T707槽钢14ax1036.SLDPRT	82.29K
19	GB／T707槽钢14ax1338.SLDPRT	78.74K
20	GB／T707槽钢14ax1350.SLDPRT	76.26K
21	GB／T707槽钢14ax500.SLDPRT	94.50K
22	GB／T707槽钢14ax5000.SLDPRT	50.46K
23	GB／T707槽钢14ax550.SLDPRT	85.80K
24	GB／T707槽钢14焊合.SLDPRT	111.10K
25	HW型钢200／150x1500.SLDPRT	91.74K
26	JZQ400减速机.SLDPRT	1.42M
27	TDY-11-2-1000-400-3.SLDASM	263.12K
28	φ114托辊-420.SLDASM	80.62K
29	φ89托辊-300.SLDASM	79.38K
30	φ89托辊-300.SLDPRT	87.33K
31	φ89托辊-400.SLDPRT	84.29K
32	中支柱—大.SLDPRT	111.91K
33	中支柱—小.SLDPRT	118.25K
34	主动链轮Z1720A.SLDPRT	872.42K
35	从动链轮.SLDPRT	642.37K
36	分料斗.SLDPRT	102.39K
37	卸料小车机架.SLDASM	3.94M
38	压紧装置支架.SLDPRT	211.46K
39	大带轮800.SLDPRT	236.95K
40	带座轴承80.SLDASM	305.99K
41	托辊芯轴-300.SLDPRT	85.43K
42	托辊芯轴-400.SLDPRT	85.86K
43	支架总成.SLDASM	275.75K
44	普通钢管48×3X2000.SLDPRT	56.18K
45	普通钢管48×3X99580.SLDPRT	43.03K
46	板749x100000x4.SLDPRT	51.78K
47	框架式传送带.SLDASM	140.04K
48	框架式传送带6m.SLDASM	256.28K
49	槽钢12.SLDPRT	149.97K
50	槽钢14bx1000.SLDPRT	80.34K
51	槽钢14bx100000.SLDPRT	57.42K
52	槽钢14bx1691.SLDPRT	71.81K
53	槽钢14bX1808.SLDPRT	74.04K
54	横梁.SLDASM	148.28K
55	横梁1200皮带.SLDASM	113.62K
56	深沟球轴承6314.SLDPRT	461.91K
57	滚轮轴.SLDPRT	100.56K
58	皮带压紧轴.SLDPRT	80.31K
59	皮带机压带轮装置.SLDASM	508.76K
60	皮带输送线.SLDASM	2.65M
61	等边角钢50×50×5x1126.SLDPRT	64.13K
62	等边角钢50×50×6x1200.SLDPRT	66.08K
63	角钢63-1335.SLDPRT	64.43K
64	角钢A（50×50×5）.SLDPRT	162.77K
65	角钢B（50×50×5）.SLDPRT	162.39K
66	角钢C（50×50×5）.SLDPRT	153.13K
67	角钢D（50×50×5）.SLDPRT	163.87K
68	轨道轮400K.SLDPRT	151.44K
69	边支柱—中.SLDPRT	119.32K
70	边支柱—大.SLDPRT	115.90K
71	钢轨滚轮总成.SLDASM	813.54K
72	镜向GB／T707槽钢14ax500.SLDPRT	41.29K
73	镜向GB／T707槽钢14焊合.SLDPRT	65.79K

此图纸下载需要20金币

立即下载

发布者

爱吃猫的鱼

创作: 7978

粉丝: 20

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：20.17M

所需金币：20

上传时间：2023-10-28 17:28:48

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

皮带机

输送机

卸料卸车

矿山

电厂

图纸简介

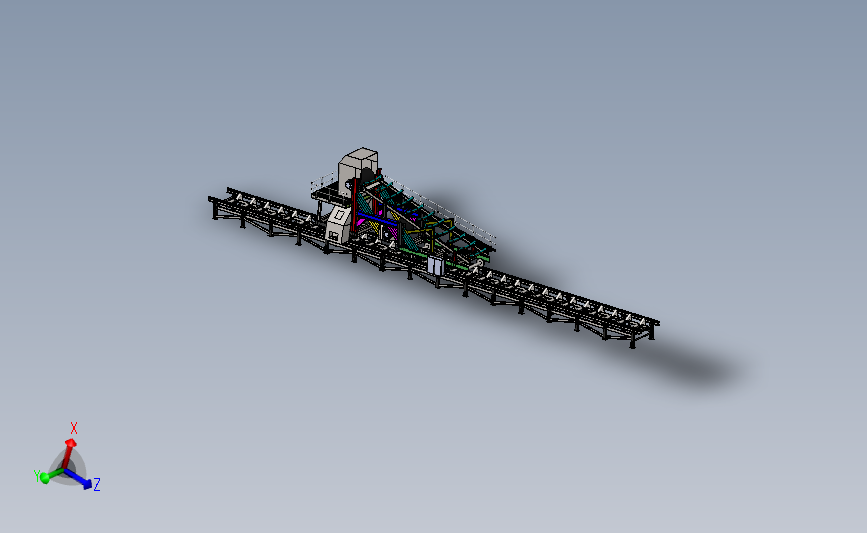

该设备为皮带机输送带卸料小车，该设备主要有B1200输送带、卸料小车、动力行走机构、落料结构组成！该设备为B1200输送带用卸料装置，主要用于煤矿、电厂、洗煤厂等煤矿、煤粉设备的远距离输送-卸料！根据产品的干湿度及密度，每小时产量能达到300-600吨！在输送距离较短的情况下，也可对非煤矿山石料厂或矿场进行传输卸料工作。
