后桥半轴套管双环缝焊接专机（ID:768351）

交通运输 / 车辆工程 / 后桥半轴套管双环缝焊接专机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16989332411128.zip	14.85M

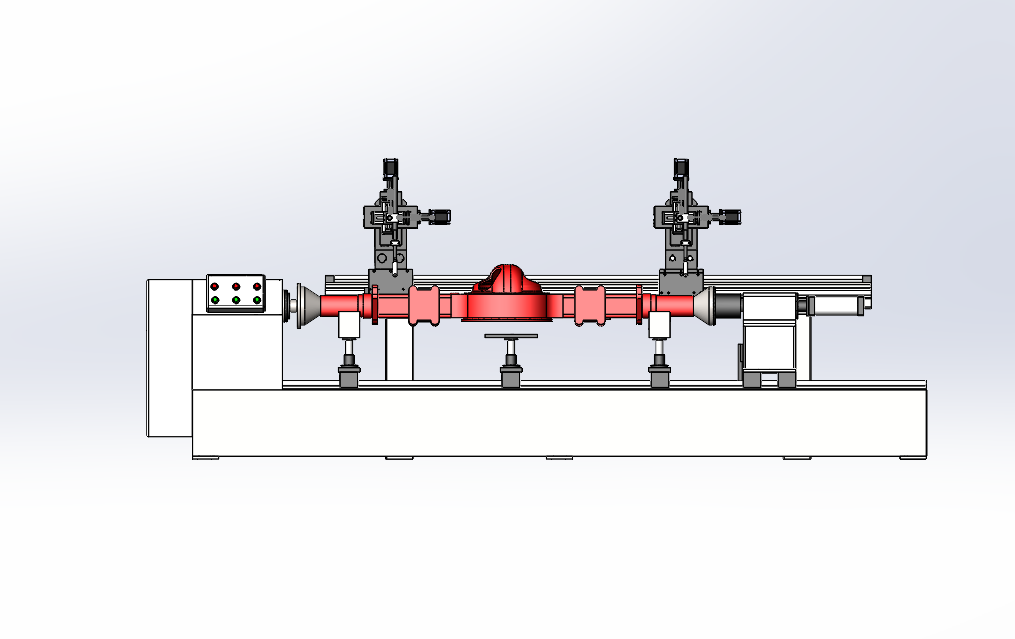

2	主视图.png	81.51K

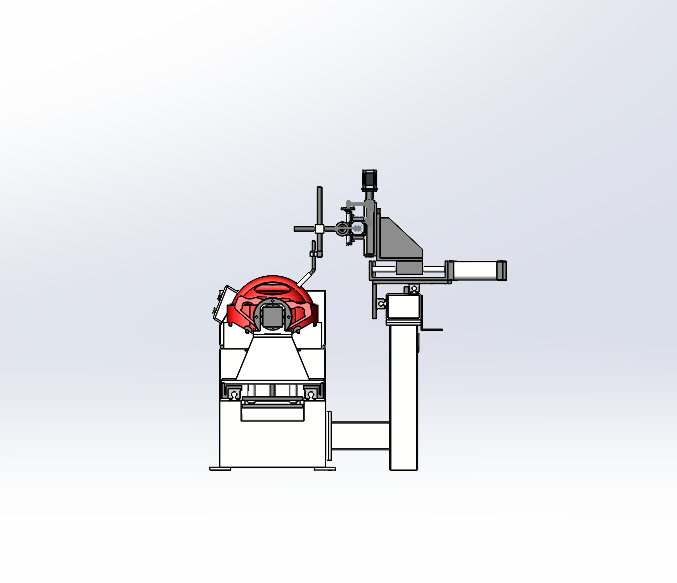

3	侧视图.png	57.40K

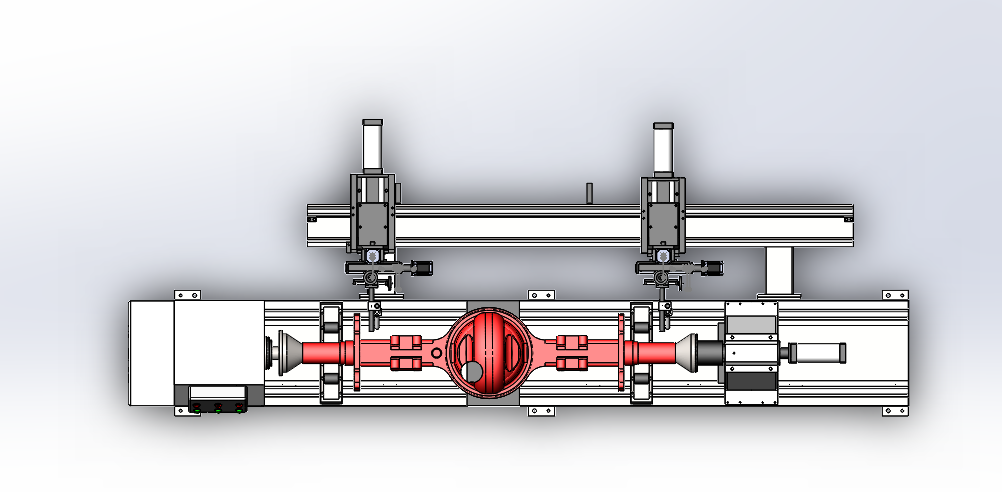

4	俯视图.png	179.33K

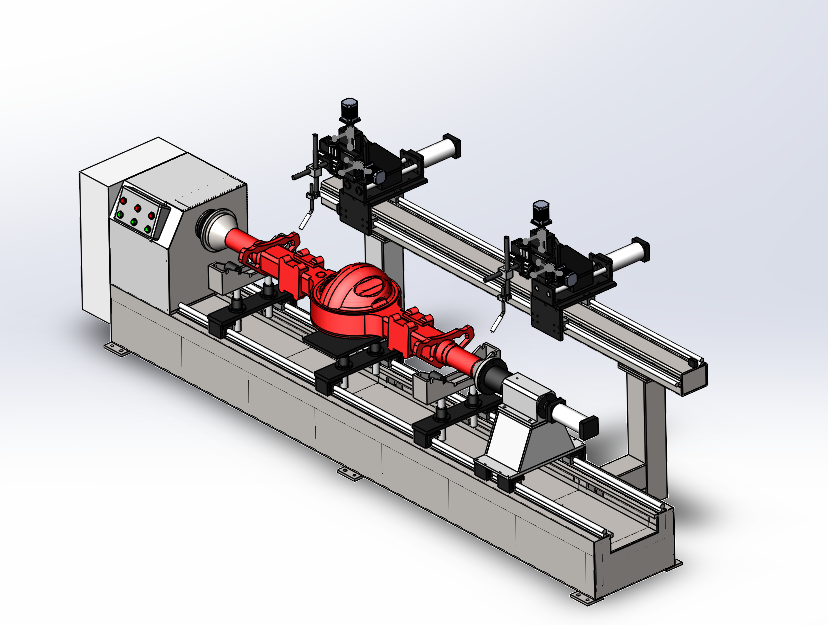

5	总图.png	229.02K
6	12丝杠.SLDPRT	82.88K
7	12丝母.SLDPRT	80.40K
8	12导轴.SLDPRT	59.84K
9	16导轴.SLDPRT	58.92K
10	25导轨.SLDPRT	70.90K
11	25滑块.SLDPRT	84.70K
12	30导轨.SLDPRT	70.75K
13	30滑块.SLDPRT	83.24K
14	469后桥装配.SLDASM	423.91K
15	469后盖.SLDPRT	651.58K
16	80手轮.SLDPRT	77.58K
17	86BYG350B.SLDPRT	210.65K
18	GB／T292-94角接触球轴承7001CGCr15.SLDPRT	219.09K
19	GB／T297-94圆锥滚子轴承30212GCr15.SLDPRT	332.46K
20	GB／T297-94圆锥滚子轴承32212GCr15.SLDPRT	366.41K
21	QT458S0-2401173.SLDPRT	141.72K
22	QT469S0-2401021.SLDPRT	71.34K
23	QT469S10-2401025.SLDPRT	82.74K
24	QT469S4-2401010.SLDPRT	196.55K
25	QT469S4-2401045.SLDPRT	112.50K
26	~$12丝杠.SLDPRT	6B
27	~$12丝母.SLDPRT	6B
28	~$12导轴.SLDPRT	6B
29	~$16导轴.SLDPRT	6B
30	~$25导轨.SLDPRT	6B
31	~$25滑块.SLDPRT	6B
32	~$30导轨.SLDPRT	6B
33	~$30滑块.SLDPRT	6B
34	~$469后桥装配.SLDASM	6B
35	~$469后盖.SLDPRT	6B
36	~$80手轮.SLDPRT	6B
37	~$86BYG350B.SLDPRT	6B
38	~$GB／T292-94角接触球轴承7001C(GCr15).SLDPRT	6B
39	~$GB／T297-94圆锥滚子轴承30212(GCr15).SLDPRT	6B
40	~$GB／T297-94圆锥滚子轴承32212(GCr15).SLDPRT	6B
41	~$QT458S0-2401173.SLDPRT	6B
42	~$QT469S0-2401021.SLDPRT	6B
43	~$QT469S10-2401025.SLDPRT	6B
44	~$QT469S4-2401010.SLDPRT	6B
45	~$QT469S4-2401045.SLDPRT	6B
46	~$上下导轴.SLDPRT	6B
47	~$丝杠.SLDPRT	6B
48	~$主动箱护罩.SLDPRT	6B
49	~$主动部分.SLDASM	6B
50	~$主轴.SLDPRT	6B
51	~$主轴箱.SLDPRT	6B
52	~$侧板I.SLDPRT	6B
53	~$侧板II.SLDPRT	6B
54	~$前后导轴.SLDPRT	6B
55	~$十字导套.SLDPRT	6B
56	~$套筒.SLDPRT	6B
57	~$安装支架.SLDPRT	6B
58	~$导向套.SLDPRT	6B
59	~$导向座.SLDPRT	6B
60	~$导向轴.SLDPRT	6B
61	~$导向键.SLDPRT	6B
62	~$导电块.SLDPRT	6B
63	~$导电块2.SLDPRT	6B
64	~$导电装置.SLDASM	6B
65	~$导轴.SLDPRT	6B
66	~$小车挡块.SLDPRT	6B
67	~$小车锁紧块.SLDPRT	6B
68	~$尾座总成.SLDASM	6B
69	~$底座.SLDPRT	6B
70	~$底板138X34.SLDPRT	6B
71	~$底板30X26.SLDPRT	6B
72	~$底架.SLDPRT	6B
73	~$总装图.SLDASM	6B
74	~$手调138X34.SLDASM	6B
75	~$手调30X26.SLDASM	6B
76	~$托板.SLDPRT	6B
77	~$拖轮.SLDPRT	6B
78	~$拖轮导向套.SLDPRT	6B
79	~$拖轮导向轴.SLDPRT	6B
80	~$拖轮底座.SLDPRT	6B
81	~$拖轮架部件.SLDASM	6B
82	~$拖轮盒.SLDPRT	6B
83	~$挡圈.SLDPRT	6B
84	~$挡板.SLDPRT	6B
85	~$控制面板.SLDPRT	6B
86	~$提升滑块.SLDPRT	6B
87	~$提升盒.SLDPRT	6B
88	~$摆动机构.SLDASM	6B
89	~$摆动盒.SLDPRT	6B
90	~$板1.SLDPRT	6B
91	~$板2.SLDPRT	6B
92	~$横梁.SLDPRT	6B
93	~$气缸.SLDPRT	6B
94	~$滑块.SLDPRT	6B
95	~$滑块26X30.SLDPRT	6B
96	~$滑块26X54.SLDPRT	6B
97	~$焊枪.SLDPRT	6B
98	~$焊枪加持快.SLDPRT	6B
99	~$焊枪加持绝缘套.SLDPRT	6B
100	~$焊枪提升.SLDASM	6B
101	~$电机连接法兰.SLDPRT	6B
102	~$穿线环.SLDPRT	6B
103	~$立柱.SLDPRT	6B
104	~$立柱总成.SLDASM	6B
105	~$立柱（不带穿线孔）.SLDPRT	6B
106	~$端盖.SLDPRT	6B
107	~$线槽支架.SLDPRT	6B
108	~$联轴器.SLDPRT	6B
109	~$自制螺母.SLDPRT	6B
110	~$螺柱.SLDPRT	6B
111	~$螺母.SLDPRT	6B
112	~$转轴.SLDPRT	6B
113	~$轴.SLDPRT	6B
114	~$轴承室1.SLDPRT	6B
115	~$轴承室2.SLDPRT	6B
116	~$轴承室啊.SLDPRT	6B
117	~$进退机构.SLDASM	6B
118	~$进退盒.SLDPRT	6B
119	~$连接圆盘.SLDPRT	6B
120	~$连接块.SLDPRT	6B
121	~$连接法兰.SLDPRT	6B
122	~$配电柜.SLDPRT	6B
123	~$铜螺母.SLDPRT	6B
124	~$销轴.SLDPRT	6B
125	~$锁紧块.SLDPRT	6B
126	~$锁紧板.SLDPRT	6B
127	~$防尘板1.SLDPRT	6B
128	~$防尘板2.SLDPRT	6B
129	~$防尘盖.SLDPRT	6B
130	~$隔套.SLDPRT	6B
131	~$顶尖.SLDPRT	6B
132	上下导轴.SLDPRT	66.62K
133	丝杠.SLDPRT	73.48K
134	主动箱护罩.SLDPRT	65.27K
135	主动部分.SLDASM	240.70K
136	主轴.SLDPRT	112.70K
137	主轴箱.SLDPRT	195.57K
138	侧板I.SLDPRT	73.27K
139	侧板II.SLDPRT	69.29K
140	前后导轴.SLDPRT	69.20K
141	十字导套.SLDPRT	86.01K
142	套筒.SLDPRT	63.72K
143	安装支架.SLDPRT	96.73K
144	导向套.SLDPRT	113.45K
145	导向座.SLDPRT	71.87K
146	导向轴.SLDPRT	47.14K
147	导向键.SLDPRT	69.04K
148	导电块.SLDPRT	75.92K
149	导电块2.SLDPRT	64.41K
150	导电装置.SLDASM	73.49K
151	导轴.SLDPRT	61.07K
152	小车挡块.SLDPRT	66.26K
153	小车锁紧块.SLDPRT	76.78K
154	尾座总成.SLDASM	259.25K
155	底座.SLDPRT	1003.14K
156	底板138X34.SLDPRT	97.54K
157	底板30X26.SLDPRT	97.14K
158	底架.SLDPRT	138.42K
159	总装图.SLDASM	2.02M
160	手调138X34.SLDASM	154.12K
161	手调30X26.SLDASM	156.89K
162	托板.SLDPRT	56.02K
163	拖轮.SLDPRT	92.70K
164	拖轮导向套.SLDPRT	90.93K
165	拖轮导向轴.SLDPRT	74.15K
166	拖轮底座.SLDPRT	65.66K
167	拖轮架部件.SLDASM	117.36K
168	拖轮盒.SLDPRT	136.32K
169	挡圈.SLDPRT	63.84K
170	挡板.SLDPRT	66.88K
171	控制面板.SLDPRT	199.04K
172	提升滑块.SLDPRT	105.64K
173	提升盒.SLDPRT	151.71K
174	摆动机构.SLDASM	297.48K
175	摆动盒.SLDPRT	158.52K
176	板1.SLDPRT	105.77K
177	板2.SLDPRT	106.55K
178	横梁.SLDPRT	159.88K
179	气缸.SLDPRT	88.60K
180	滑块.SLDPRT	88.81K
181	滑块26X30.SLDPRT	97.54K
182	滑块26X54.SLDPRT	98.90K
183	焊枪.SLDPRT	66.17K
184	焊枪加持快.SLDPRT	117.11K
185	焊枪加持绝缘套.SLDPRT	70.46K
186	焊枪提升.SLDASM	293.43K
187	电机连接法兰.SLDPRT	137.51K
188	穿线环.SLDPRT	81.07K
189	立柱.SLDPRT	140.77K
190	立柱总成.SLDASM	80.76K
191	立柱（不带穿线孔）.SLDPRT	132.02K
192	端盖.SLDPRT	85.44K
193	线槽支架.SLDPRT	44.76K
194	联轴器.SLDPRT	79.16K
195	自制螺母.SLDPRT	77.34K
196	螺柱.SLDPRT	81.44K
197	螺母.SLDPRT	85.12K
198	转轴.SLDPRT	85.10K
199	轴.SLDPRT	84.88K
200	轴承室1.SLDPRT	113.54K
201	轴承室2.SLDPRT	104.34K
202	轴承室啊.SLDPRT	111.65K
203	进退机构.SLDASM	84.20K
204	进退盒.SLDPRT	121.92K
205	连接圆盘.SLDPRT	108.87K
206	连接块.SLDPRT	90.95K
207	连接法兰.SLDPRT	101.72K
208	配电柜.SLDPRT	192.58K
209	铜螺母.SLDPRT	94.79K
210	销轴.SLDPRT	78.17K
211	锁紧块.SLDPRT	79.38K
212	锁紧板.SLDPRT	52.94K
213	防尘板1.SLDPRT	52.03K
214	防尘板2.SLDPRT	49.88K
215	防尘盖.SLDPRT	91.85K
216	隔套.SLDPRT	68.39K
217	顶尖.SLDPRT	83.56K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 29

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：15.21M

所需金币：66

上传时间：2023-11-02 21:54:11

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

后桥半轴套管双环缝焊接专机是一台用于轻卡后桥壳总成半轴套管环缝焊接的专用设备，设备采用卧式机床结构，布局合理，方便快捷、经济适用。该设备由焊接主机、焊接电源系统、电气控制系统等组成，操作方便，机动性好。电动提升滑板在垂直方向对焊枪高度的进行数值控制，焊接摆动器在水平方向对焊枪的摆动进行数值控制，以实现桥壳与半轴套管拼接环缝的打底、多圈摆动的自动焊接的。焊接工件时每层焊接采用不同的工艺规范，工件旋转速度、焊枪位置、焊枪摆动频率、摆动幅度、停留时间等均可任意设定。焊接夹具可调节、撤换，尾座可移动，满足多种车型后桥的自动焊接。该设备具有高效快捷、自动化程度高等特性。设备控制系
