锚杆钻机变幅机构Solidworks三维模型（ID:770924）

设备部件 / 传动部件 / 锚杆钻机变幅机构Solidworks三维模型

©非原创

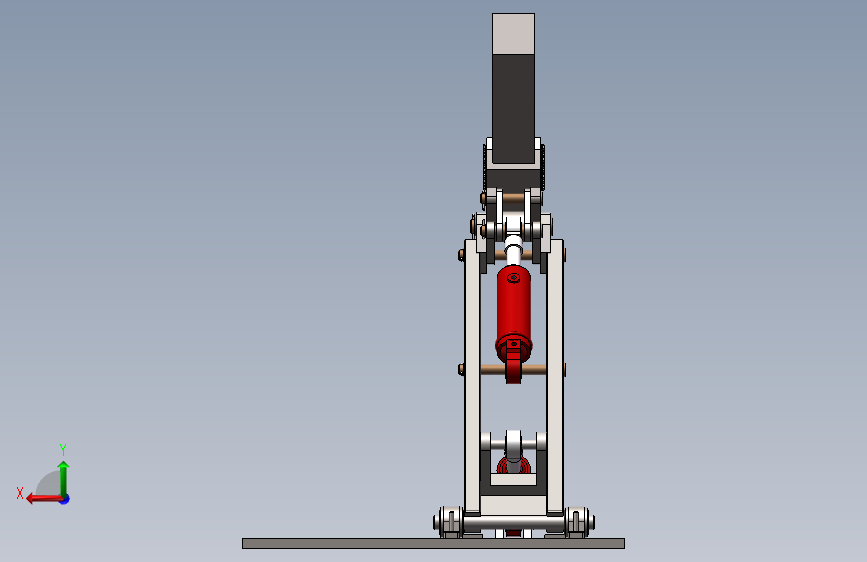

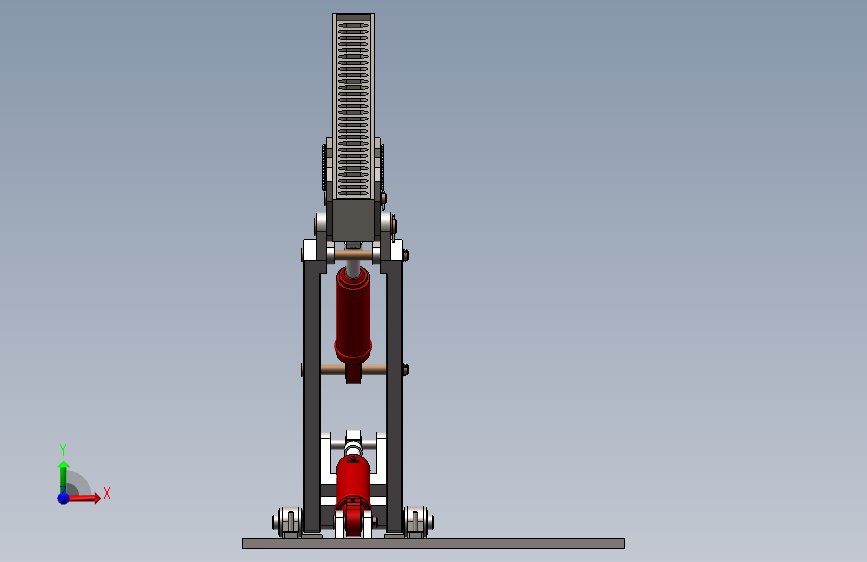

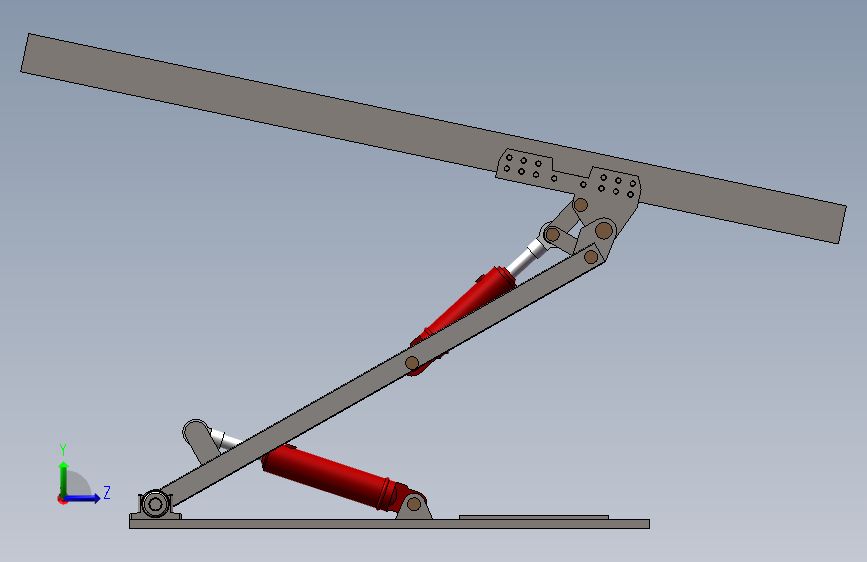

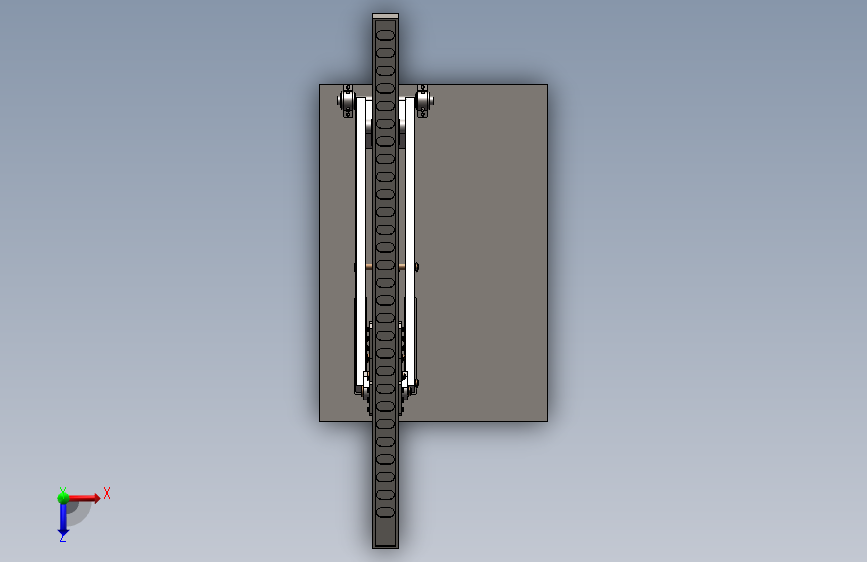

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16991105476376.zip	12.47M
2	50销轴-210.SLDASM	212.00K
3	50销轴-210.SLDPRT	226.00K
4	50销轴-360.SLDASM	237.50K
5	50销轴-360.SLDPRT	224.00K
6	50销轴-520-无轴套.SLDASM	209.50K
7	50销轴-520.SLDASM	228.00K
8	50销轴-520.SLDPRT	211.00K
9	50销轴.SLDASM	208.00K
10	50销轴.SLDPRT	224.50K
11	70销轴.SLDASM	202.50K
12	70销轴.SLDPRT	225.50K

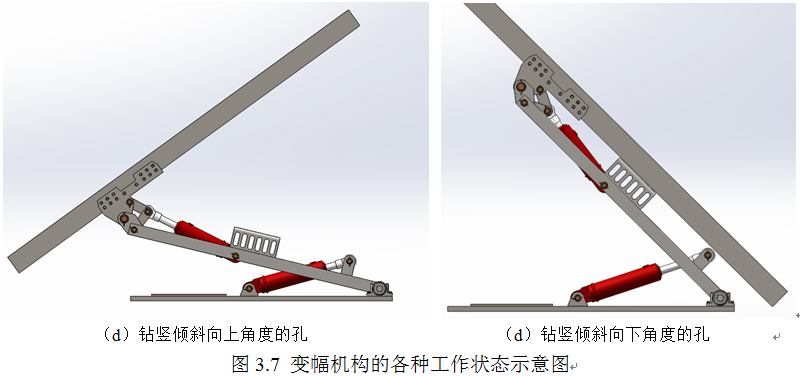

13	倾斜孔.png	90.56K
14	前视图，机构连接情况.png	310.93K

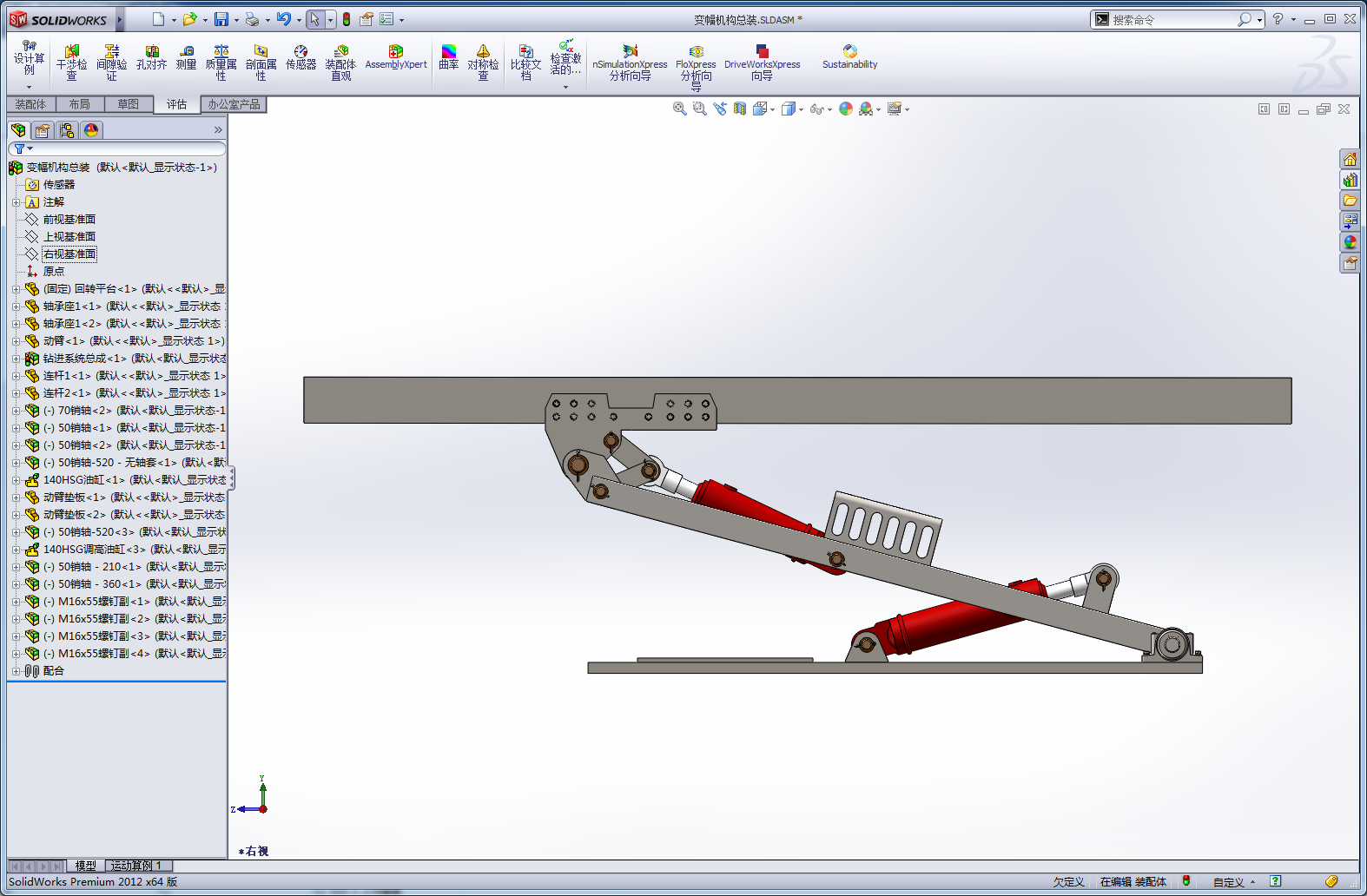

15	动臂.SLDPRT	716.50K
16	动臂垫板.SLDPRT	229.50K
17	变幅机构_钻斜向下孔.avi	8.44M
18	变幅机构_钻水平孔.avi	7.26M
19	变幅机构_钻竖直孔.avi	5.42M
20	变幅机构总装.SLDASM	820.00K

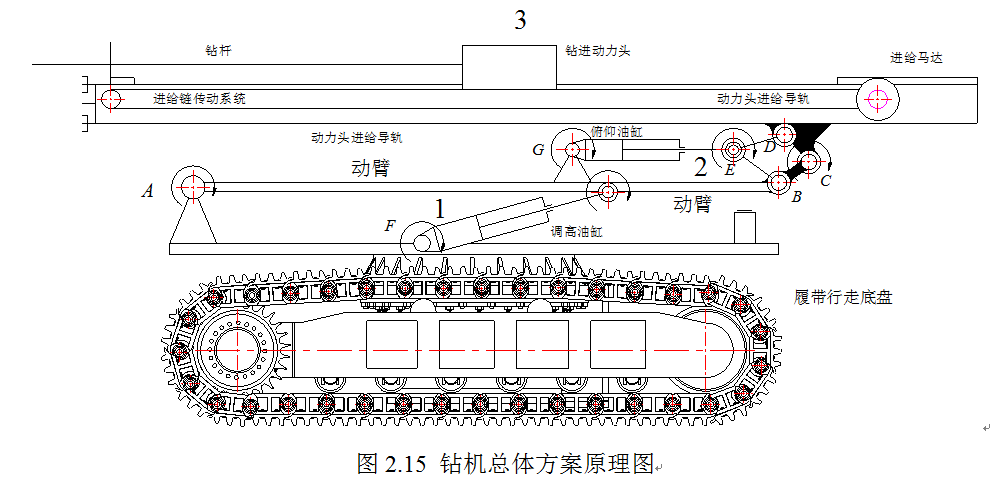

21	变幅机构机构原理图.png	39.70K

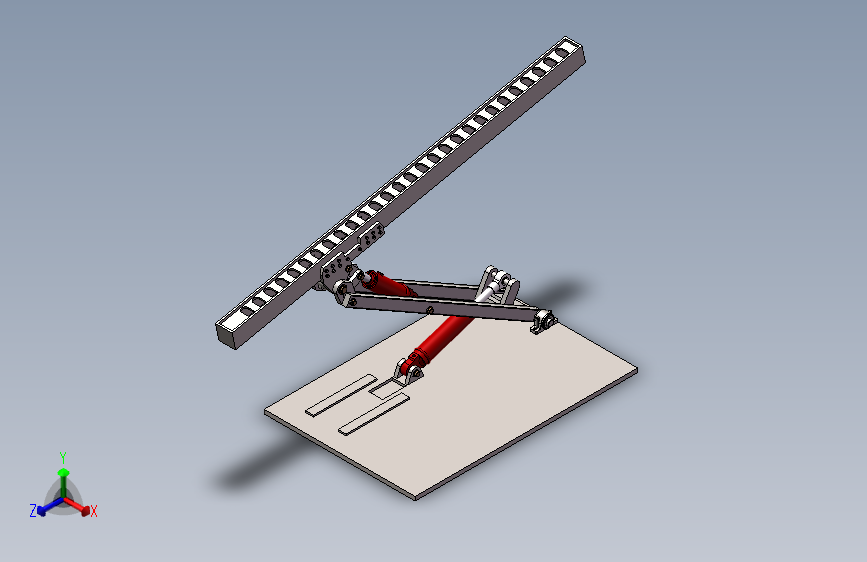

22	变幅机构机构斜二轴测.png	491.30K

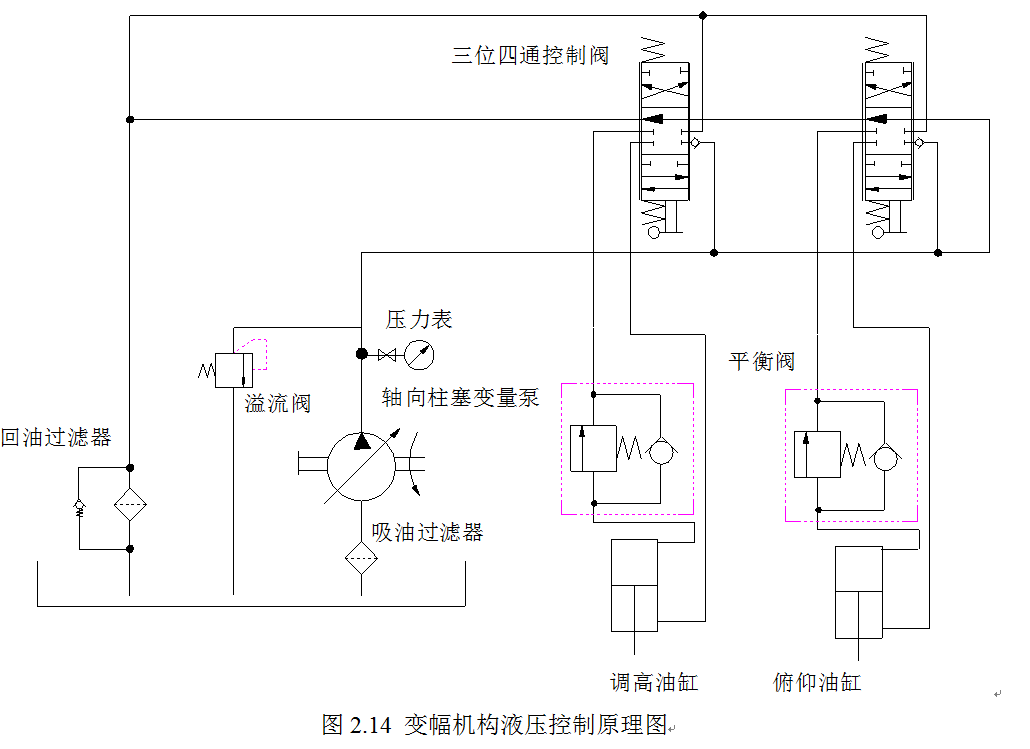

23	变幅机构液压原理图.png	42.86K
24	变幅机构设计.pdf	221.32K
25	回转平台.SLDPRT	402.50K
26	备份1.SLDASM	1.27M
27	导轨安装座.SLDPRT	356.50K

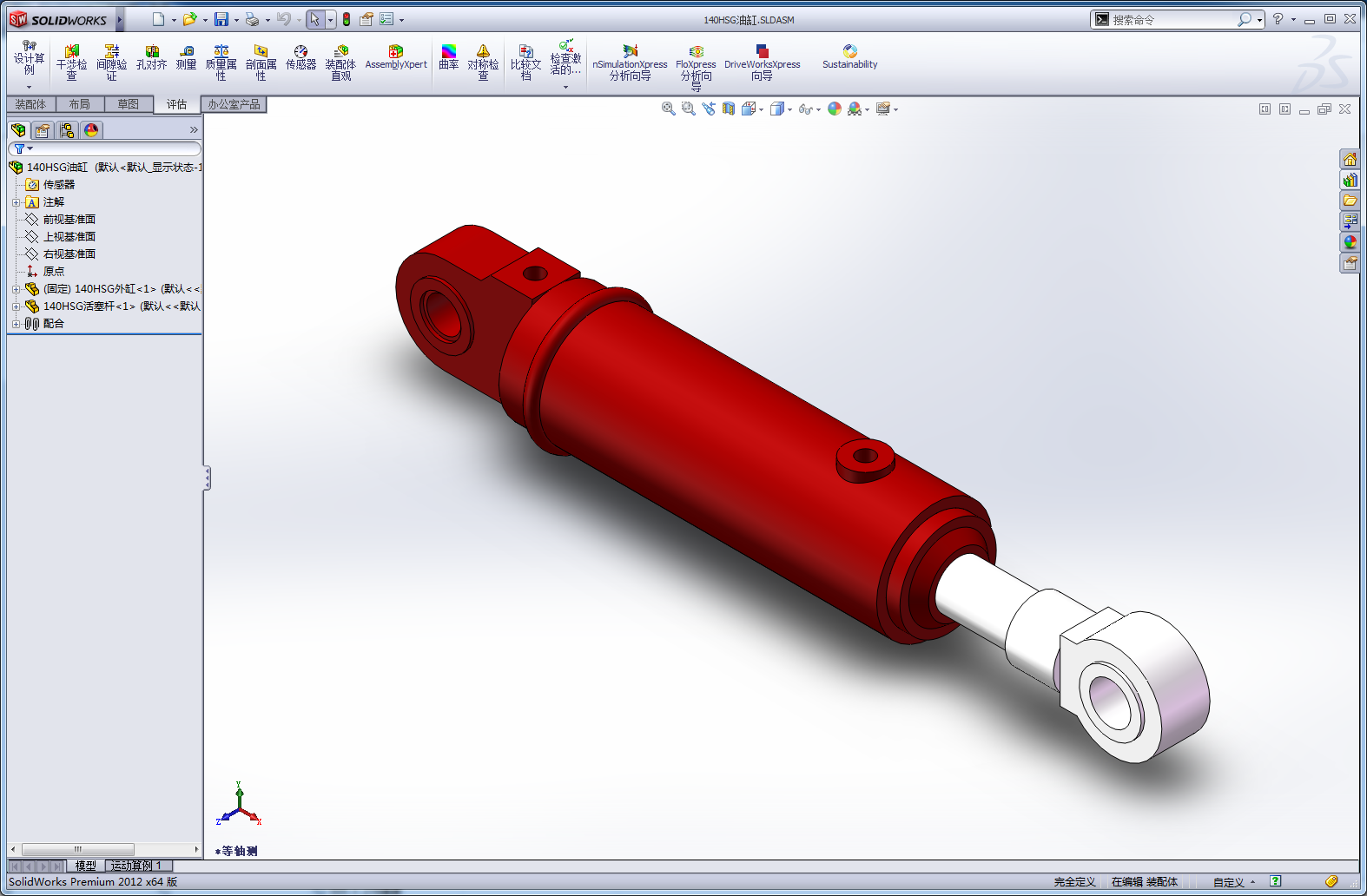

28	工程油缸.png	437.97K
29	设计资料PDF.png	453.83K
30	轴承座1.SLDPRT	510.00K
31	连杆1.SLDPRT	241.50K
32	连杆2.SLDPRT	255.50K
33	钻进导轨.SLDPRT	354.50K

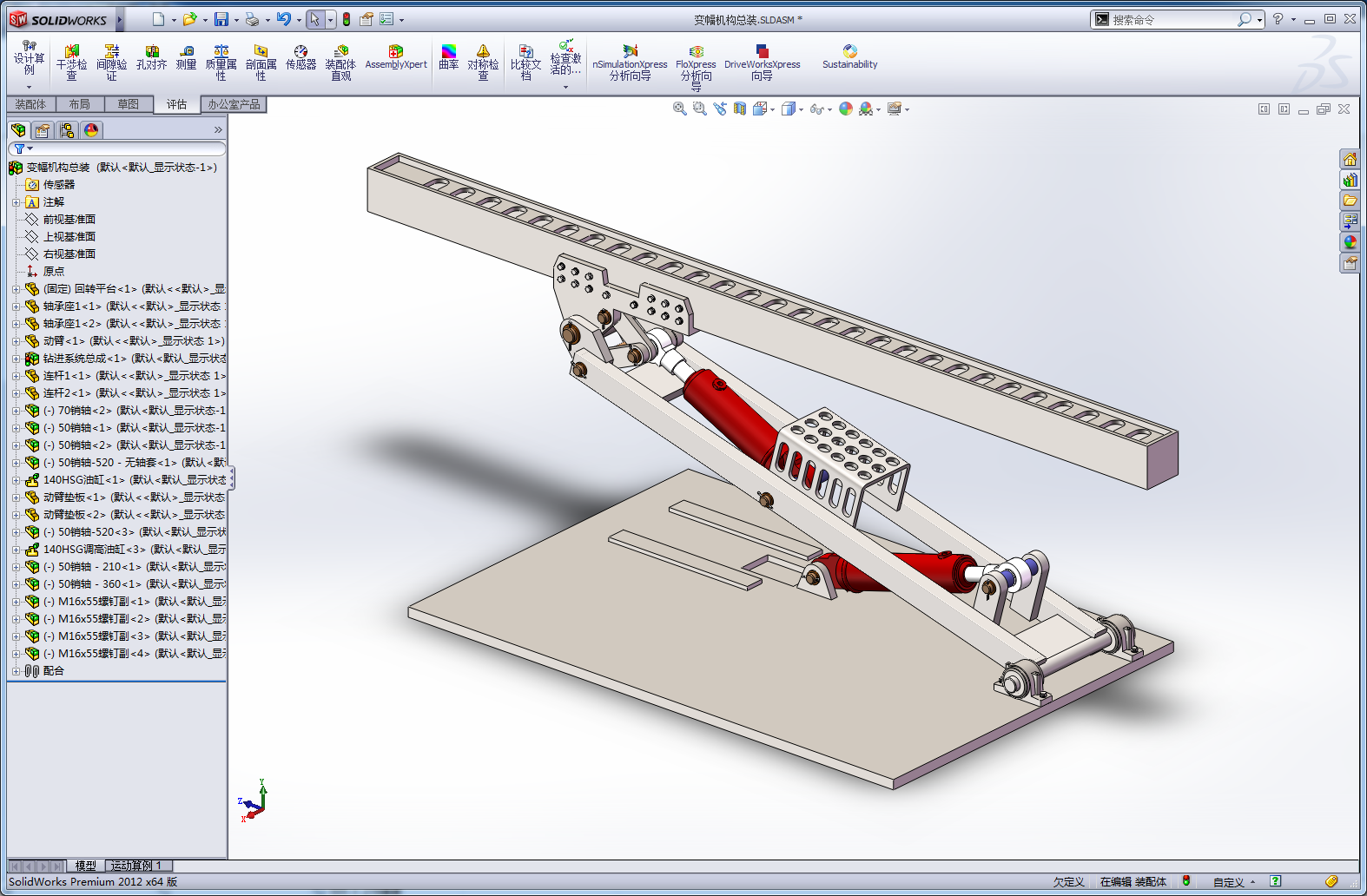

34	钻进系统总成.SLDASM	396.50K

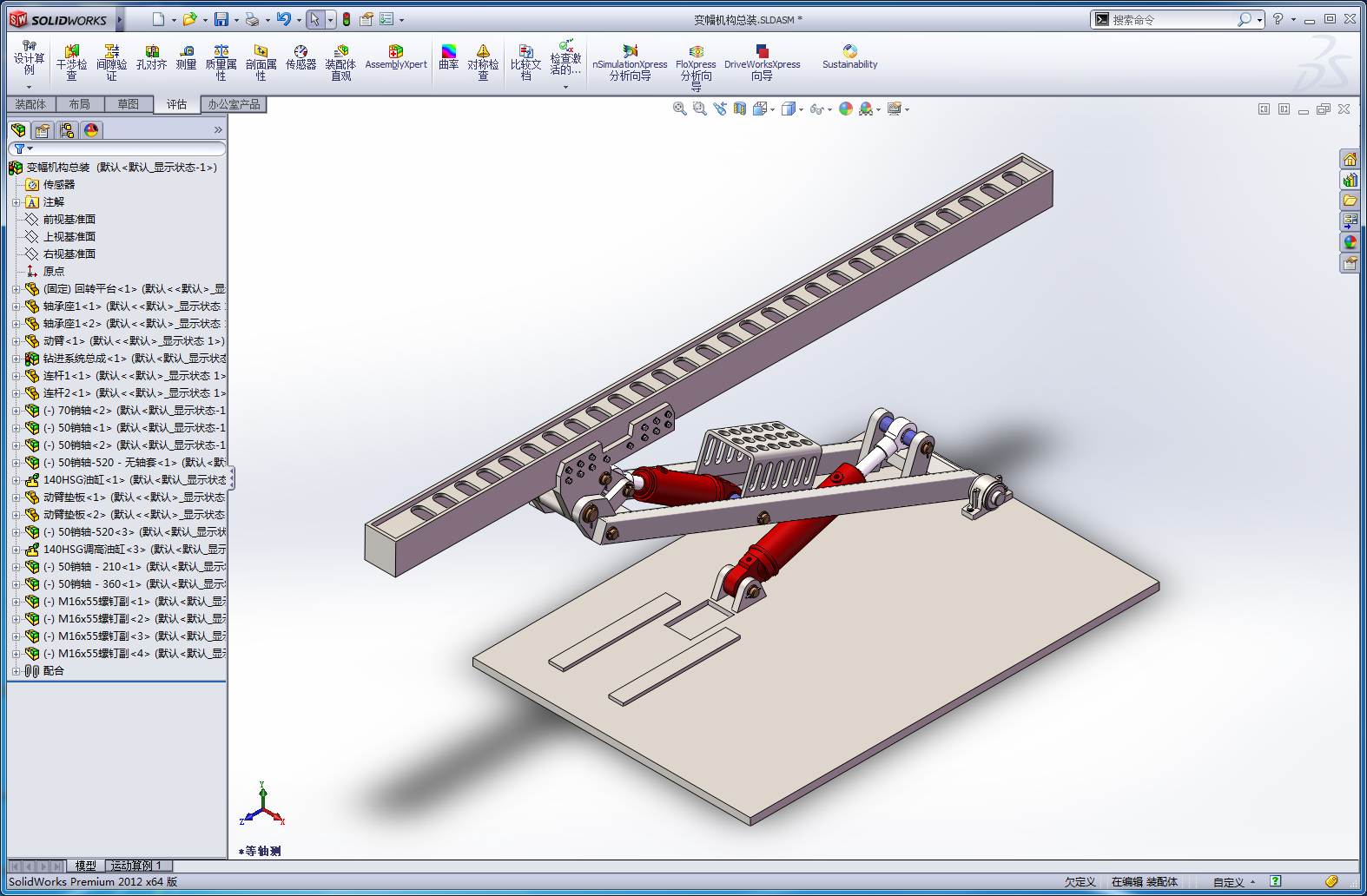

35	锚杆钻机变幅机构总图.png	502.33K

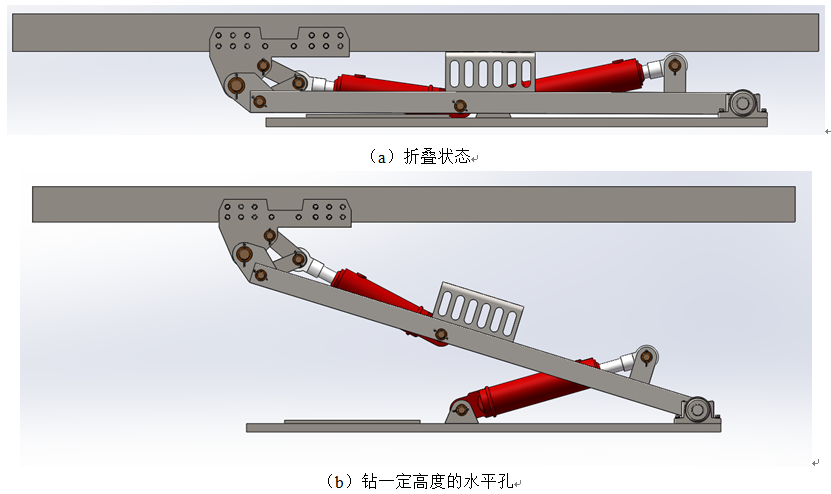

36	锥水平孔.png	118.08K
37	140HSG外缸.SLDPRT	379.50K
38	140HSG油缸.SLDASM	227.50K
39	140HSG活塞杆.SLDPRT	183.00K
40	140HSG调高外缸.SLDPRT	380.50K
41	140HSG调高油缸.SLDASM	221.50K
