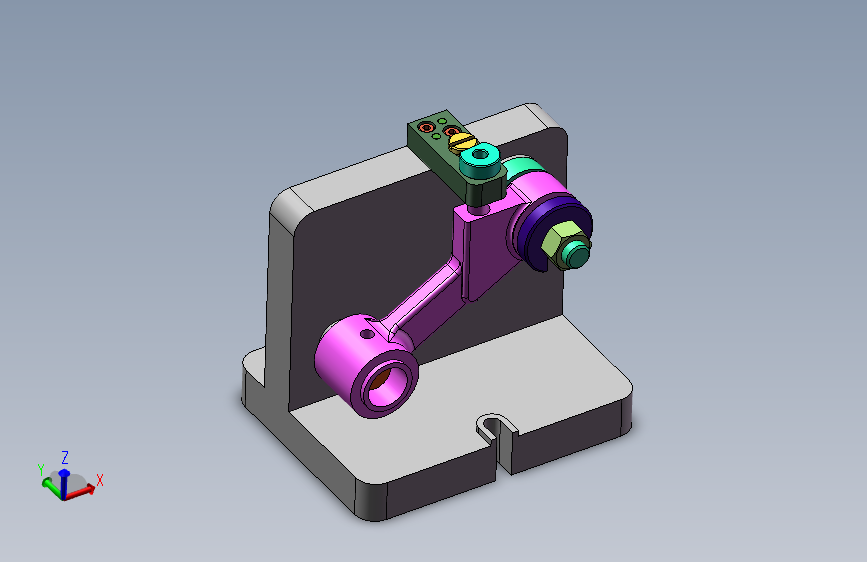

连杆钻孔夹具（CAD图+SW三维）（ID:776502）

机械设备 / 机加工设备 / 连杆钻孔夹具（CAD图+SW三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16995165663018.zip	2.21M
2	10_A型钻套用衬套A10×12.SLDPRT	175.50K
3	11_B型固定式定位销B20f7×28.SLDPRT	175.00K
4	1_夹具体.SLDPRT	346.50K
5	3_心轴.SLDPRT	150.00K
6	4_A型快换垫圈A12X35.SLDPRT	159.50K
7	7_钻模板.SLDPRT	249.00K
8	8_钻套螺钉M5×3.SLDPRT	167.50K
9	9_快换钻套6F7×10k6×12或6E7×10m6×12.SLDPRT	176.00K
10	B18.3.1M-4x0.7x16HexSHCS--16NHX.sldprt	612.50K
11	GB_CONNECTING_PIECE_PIN_DP4X16.sldprt	270.50K
12	GB_FASTENER_NUT_SNAB1M12-N.sldprt	383.00K
13	GB_FASTENER_WASHER_SMWC12.sldprt	189.50K
14	工件图.SLDPRT	430.50K
15	装配体1.SLDASM	445.50K
16	夹具体.dwg	102.70K
17	心轴.dwg	89.04K
18	装配图.dwg	203.70K
19	钻模板.dwg	91.00K
20	零件图.dwg	134.36K
21	装配体1.STEP	956.77K
22	QQ截图20231109155333.jpg	97.71K
23	三维图.jpg	26.14K
24	俯视图.jpg	22.20K
25	夹具体.jpg	53.95K
26	心轴.jpg	49.82K
27	正视图.jpg	18.91K
28	连杆.jpg	80.58K
