篮球框自动焊接专机（ID:777218）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16995883833993.zip | 2.42M |

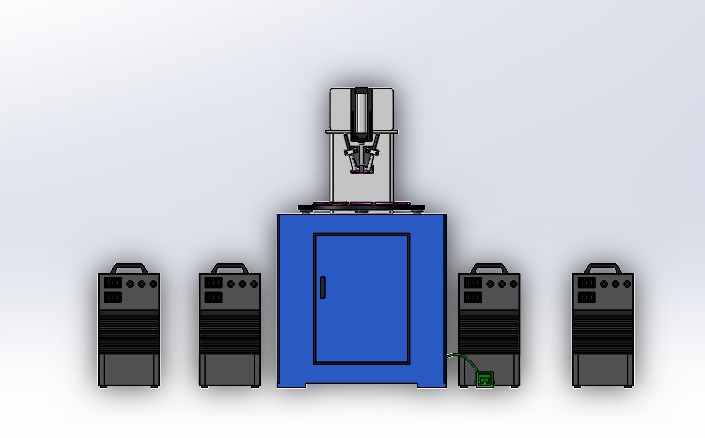

| 2 | 主视图.png | 109.33K |

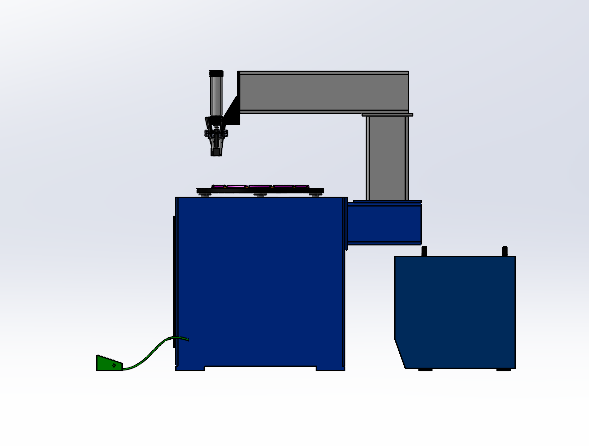

| 3 | 侧视图.png | 27.38K |

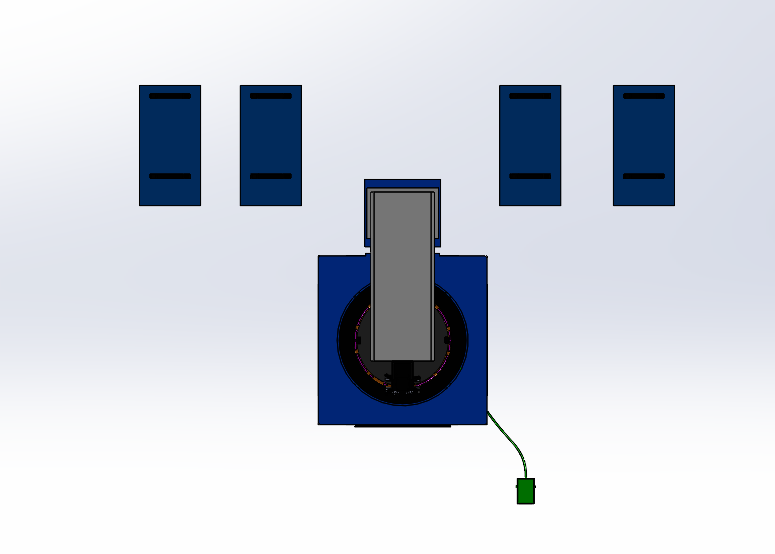

| 4 | 俯视图.png | 49.28K |

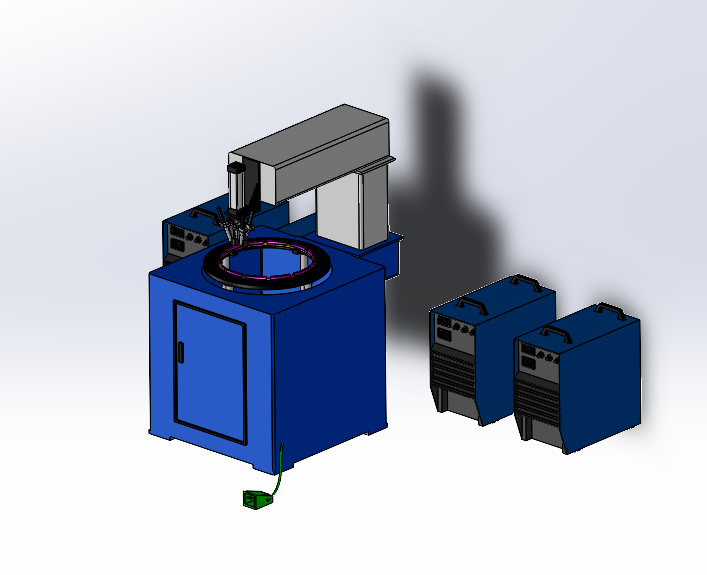

| 5 | 总图.png | 129.79K |
| 6 | SC-50X150.SLDPRT | 152.98K |
| 7 | 主环.SLDPRT | 105.61K |
| 8 | 华远NB200、250、315、350逆变式气体焊机.SLDPRT | 320.45K |
| 9 | 定位工装.SLDPRT | 136.53K |
| 10 | 定位工装气缸座.SLDPRT | 63.01K |
| 11 | 工件.SLDASM | 87.96K |
| 12 | 开关.SLDPRT | 101.80K |
| 13 | 总装图.SLDASM | 471.72K |
| 14 | 旋转底座.SLDPRT | 110.40K |
| 15 | 旋转座.SLDPRT | 138.88K |
| 16 | 焊枪.SLDPRT | 69.99K |
| 17 | 设备主体.SLDPRT | 253.37K |
| 18 | 调节座.SLDPRT | 130.52K |
| 19 | 附件1.SLDPRT | 61.55K |
| 20 | 附件2.SLDPRT | 51.30K |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 28
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：2.48M
所需金币：66
上传时间：2023-11-10 11:53:05
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

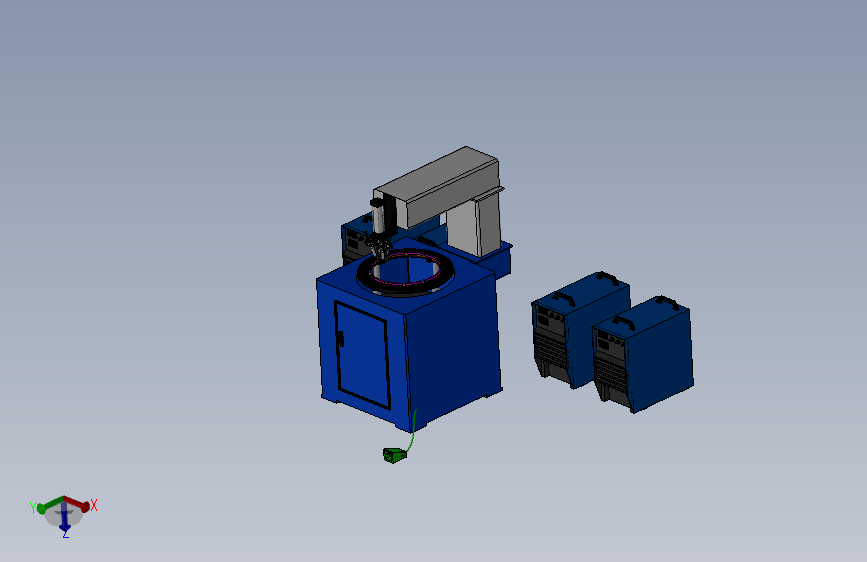

该设备为篮球框自动焊接专机，主要有平台底座、篮球圈定位装置、气缸压紧装置，球筐挂钩定位装置、转动装置、4把焊枪组成！该设备可支持4把焊枪同时焊接，可一次性完成挂钩的组对与焊接点焊工作！结构简单、造价便宜、变形小、使用方便。
