手机排线压焊设备全套（ID:795022）

数码电器 / 手机相关 / 手机排线压焊设备全套

©非原创

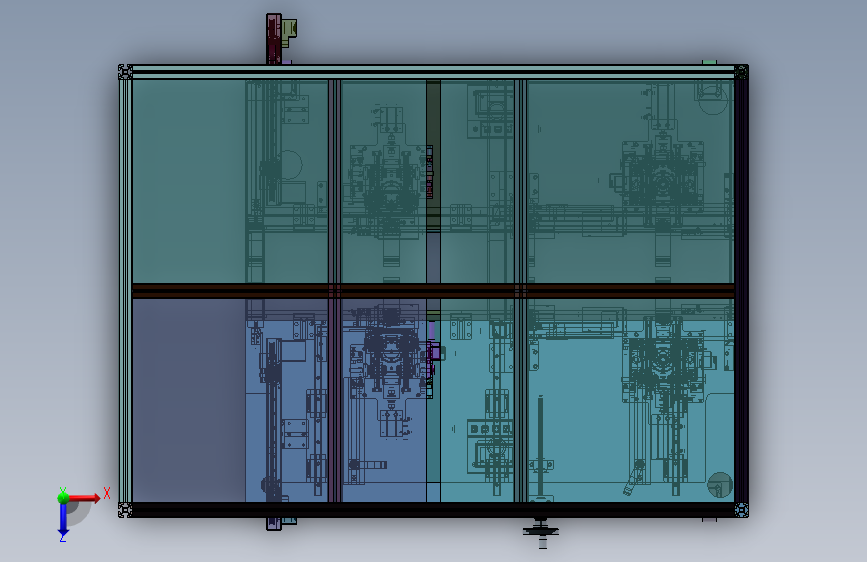

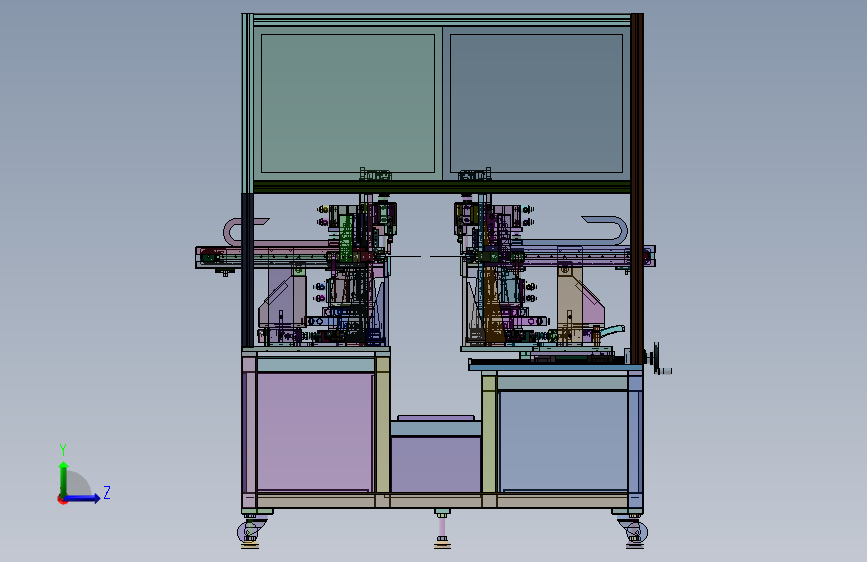

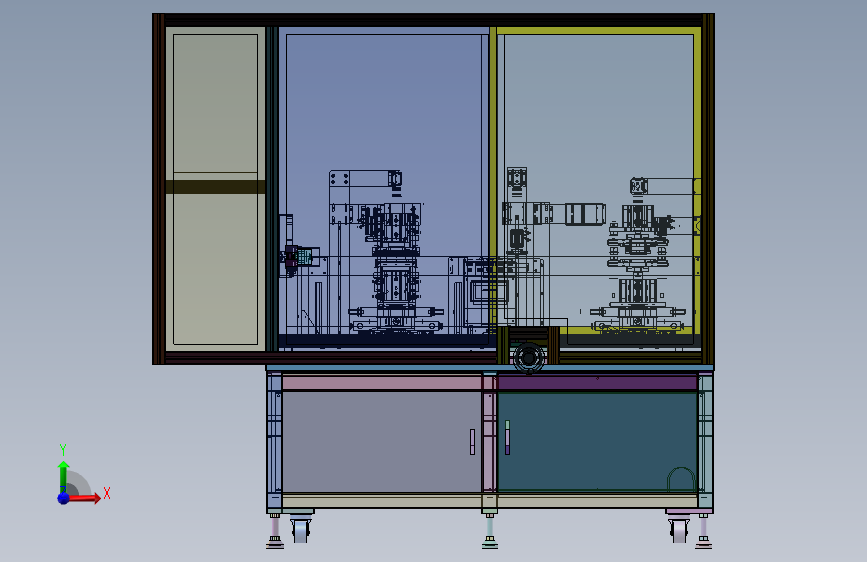

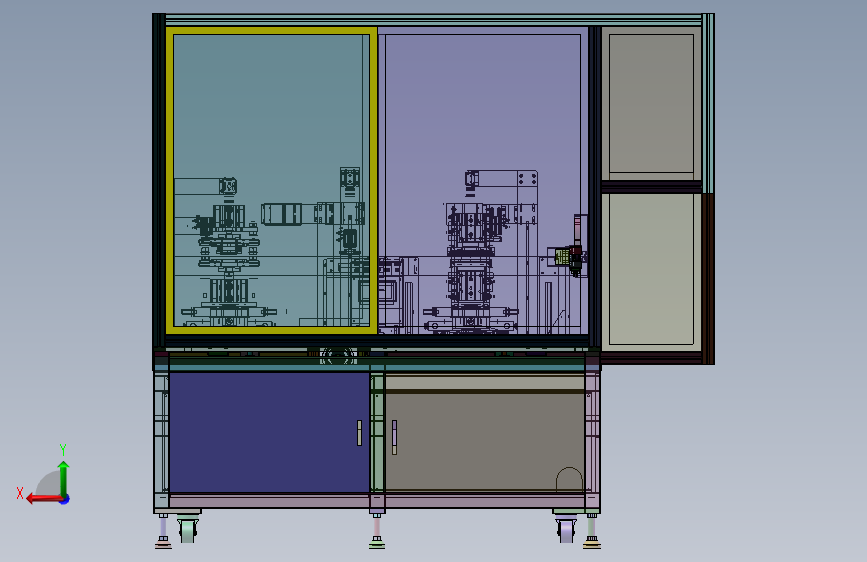

平面图

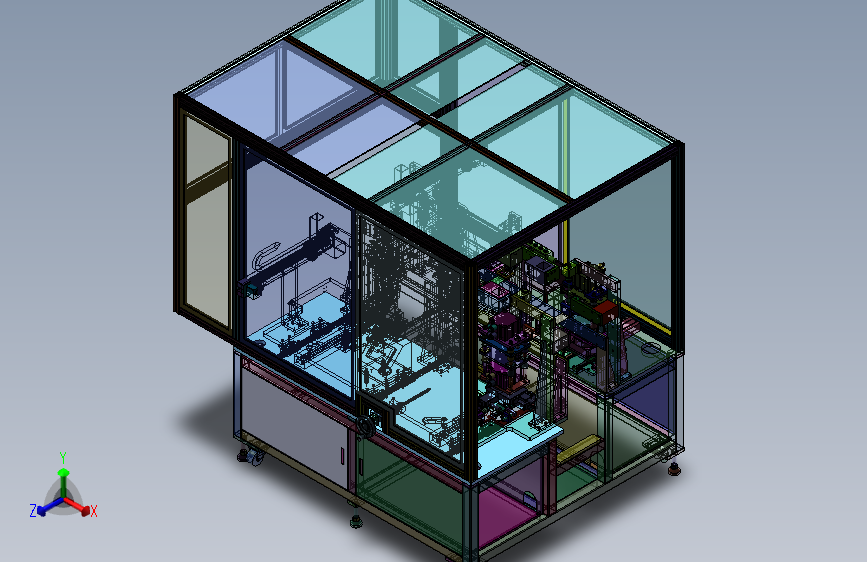

3D视图

文件列表

#	文件名称	文件大小
1	1700212611185.zip	53.67M
2	20231117003pointfaded.p2s	1.07K
3	202311173pointbeige.hdr	5.31M
4	20231117carbonsteel.p2m	550B
5	20231117color.p2m	265B
6	20231117reflectiveshadowfloor.p2m	159B
7	20231117softbox.png	69.18K
8	20231117texture.p2m	529B
9	ZE-ASSY冲裁检测机.SLDASM	7.33M
10	ZE01-1-ASSY地脚组件.SLDASM	162.00K
11	ZE01-ASSY冲裁电检机架.SLDASM	975.50K
12	ZE01-N001-脚轮90高.SLDPRT	258.00K
13	ZE01-P001M16螺杆.SLDPRT	100.50K
14	ZE01-P002安装板.SLDPRT	199.50K
15	ZE01-P004垫块.SLDPRT	143.50K
16	ZE01-P005地脚.SLDPRT	116.50K
17	ZE01-P006垫板.SLDPRT	143.50K
18	ZE01-P007垫块.SLDPRT	155.50K
19	ZE01-封板1.SLDPRT	139.50K
20	ZE01-封板2.SLDPRT	139.50K
21	ZE01-封板3.SLDPRT	139.50K
22	ZE01-封板4.SLDPRT	138.00K
23	ZE01-封板5.SLDPRT	139.00K
24	ZE01-封板6.SLDPRT	133.50K
25	ZE01-方通50X50-1105.SLDPRT	157.00K
26	ZE01-方通50X50-1305.SLDPRT	156.00K
27	ZE01-方通50X50-265.SLDPRT	168.50K
28	ZE01-方通50X50-320.SLDPRT	167.00K
29	ZE01-方通50X50-321.SLDPRT	169.50K
30	ZE01-方通50X50-370.SLDPRT	167.50K
31	ZE01-方通50X50-378.SLDPRT	156.50K
32	ZE01-方通50X50-410.SLDPRT	167.00K
33	ZE01-方通50X50-421.SLDPRT	166.50K
34	ZE01-方通50X50-428.SLDPRT	165.50K
35	ZE01-方通50X50-478.SLDPRT	164.00K
36	ZE01-配电板1.SLDPRT	206.50K
37	ZE01-配电板2.SLDPRT	171.00K
38	ZE01-配电板3.SLDPRT	170.00K
39	ZE01-配电板4.SLDPRT	188.00K
40	ZE01-门1.SLDPRT	157.50K
41	ZE01-门2.SLDPRT	62.96K
42	ZE01-门3.SLDPRT	157.00K
43	ZE01-门4.SLDPRT	157.00K
44	ZE02-ASSY冲裁检测基板组件.SLDASM	2.55M
45	ZE02-N001-上银滑块HGW20CA.SLDPRT	450.00K
46	ZE02-N002-上银滑轨HGR20CA2R420.SLDPRT	333.50K
47	ZE02-N003-位置显示器DPNP4P1.SLDPRT	315.50K
48	ZE02-N004-锁紧把手CLNP12-40.SLDPRT	141.50K
49	ZE02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT	1.62M
50	ZE02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT	226.50K
51	ZE02-N006-轴承B6000ZZ.SLDPRT	188.50K
52	ZE02-N007-实心手轮AHSN100.SLDPRT	264.50K
53	ZE02-P001冲裁检测基板.SLDPRT	479.50K
54	ZE02-P002垫板.SLDPRT	153.50K
55	ZE02-P003固定座.SLDPRT	217.00K
56	ZE02-P004固定块.SLDPRT	114.50K
57	ZE02-P006锁紧螺母.SLDPRT	248.50K
58	ZE02-P007丝母座.SLDPRT	253.50K
59	ZE02-P008挡块.SLDPRT	184.50K
60	ZE02-P009冲裁检测基板.SLDPRT	962.50K
61	ZE02-P010冲裁检测基板.SLDPRT	765.50K
62	ZE02-P011支撑板.SLDPRT	302.50K
63	ZE02-P012支撑座.SLDPRT	250.00K
64	ZE02-P013支撑板.SLDPRT	298.50K
65	ZE02-P014支撑座.SLDPRT	306.00K
66	ZE02-P014支撑座对称.SLDPRT	313.00K
67	ZE02-P015垫块.SLDPRT	327.50K
68	ZE03-1-ASSY冲裁模具.SLDASM	1.12M
69	ZE03-2-ASSY冲裁光源固定.SLDASM	398.50K
70	ZE03-2-ASSY冲裁光源移动.SLDASM	397.50K
71	ZE03-3-ASSY冲裁CCD固定.SLDASM	453.00K
72	ZE03-3-ASSY冲裁CCD移动.SLDASM	465.50K
73	ZE03-4-ASSY冲裁对位平台.SLDASM	955.00K
74	ZE03-ASSY冲裁组件固定.SLDASM	1.69M
75	ZE03-ASSY冲裁组件移动.SLDASM	1.72M
76	ZE03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT	220.50K
77	ZE03-N102-直线轴承LHFSD16G.SLDPRT	153.50K
78	ZE03-N104调速阀AS3201F-03-08S.SLDPRT	127.00K
79	ZE03-N105气缸CDQ2B80-15D-M9NV.SLDPRT	227.00K
80	ZE03-N106直线轴承LHMSD16.SLDPRT	282.50K
81	ZE03-N107定位销FPDPC6-P8-L10-B10MISUMI.SLDPRT	188.50K
82	ZE03-N108-等高螺栓MSB6-25MISUMI.SLDPRT	157.50K
83	ZE03-N109-弹簧SWY11-20MISUMI.SLDPRT	455.00K
84	ZE03-N201光源SM-CO70500W用.SLDPRT	445.50K
85	ZE03-N202-电缸T4-12-200-3L-ERCD-CN1YAMAHA.SLDPRT	656.00K
86	ZE03-N301相机ANPVC1470松下.SLDPRT	388.50K
87	ZE03-N302镜头ML-2514MORITEX.SLDPRT	221.00K
88	ZE03-N303双联气缸CXSM6-10-Z73.SLDPRT	212.00K
89	ZE03-N304节流阀AS1201F-M5-04.SLDPRT	143.00K
90	ZE03-N401-CDU32-70A-A93.SLDPRT	236.50K
91	ZE03-N402-对位平台VVB-010-C02E.SLDPRT	483.00K
92	ZE03-N403-EG15-210.sldprt	337.50K
93	ZE03-N403-EGW15SA.sldprt	266.00K
94	ZE03-N404-浮动接头JA30-10-125SMC.SLDPRT	142.50K
95	ZE03-N405-液压缓冲器RB1006SMC.SLDPRT	123.00K
96	ZE03-N406-AS2201-01-F06S.SLDPRT	149.00K
97	ZE03-P101底板.SLDPRT	438.00K
98	ZE03-P102安装板.SLDPRT	471.00K
99	ZE03-P103导柱.SLDPRT	225.50K
100	ZE03-P104连接块.SLDPRT	234.50K
101	ZE03-P105连接块.SLDPRT	180.50K
102	ZE03-P106安装板.SLDPRT	337.00K
103	ZE03-P107安装板.SLDPRT	526.00K
104	ZE03-P108-导套.SLDPRT	192.50K
105	ZE03-P109-导柱.SLDPRT	154.00K
106	ZE03-P110裁切下模板.SLDPRT	302.00K
107	ZE03-P111裁切上模板.SLDPRT	434.50K
108	ZE03-P112上模切刀.SLDPRT	160.50K
109	ZE03-P113裁切脱料板.SLDPRT	380.00K
110	ZE03-P114连接块.SLDPRT	234.50K
111	ZE03-P115连接块.SLDPRT	191.00K
112	ZE03-P116外六角螺丝M14-110.SLDPRT	158.50K
113	ZE03-P117定位销.SLDPRT	212.50K
114	ZE03-P201安装板.SLDPRT	557.00K
115	ZE03-P201安装板对称.SLDPRT	297.50K
116	ZE03-P202安装板.SLDPRT	226.00K
117	ZE03-P203加强筋.SLDPRT	223.50K
118	ZE03-P204安装板.SLDPRT	586.50K
119	ZE03-P205导向块.SLDPRT	180.00K
120	ZE03-P301固定底板.SLDPRT	307.50K
121	ZE03-P302侧板.SLDPRT	339.00K
122	ZE03-P303加强筋.SLDPRT	247.00K
123	ZE03-P304安装板.SLDPRT	280.00K
124	ZE03-P305安装块.SLDPRT	230.00K
125	ZE03-P306导向块.SLDPRT	180.00K
126	ZE03-P307垫块.SLDPRT	297.00K
127	ZE03-P308安装板.SLDPRT	287.00K
128	ZE03-P308安装板对称.SLDPRT	290.00K
129	ZE03-P309压块.SLDPRT	235.00K
130	ZE03-P309压块对称.SLDPRT	240.00K
131	ZE03-P310胶垫.SLDPRT	126.50K
132	ZE03-P401-底板.SLDPRT	531.00K
133	ZE03-P402-挡块.SLDPRT	180.00K
134	ZE03-P403-连接板.SLDPRT	410.50K
135	ZE03-P404-限位块.SLDPRT	233.00K
136	ZE03-P405-安装块.SLDPRT	268.00K
137	ZE03-P405-安装块对称.SLDPRT	281.00K
138	ZE03-P406-连接块.SLDPRT	244.50K
139	ZE04-ASSY尺寸检查组件固定.SLDASM	722.50K
140	ZE04-ASSY尺寸检查组件移动.SLDASM	721.00K
141	ZE04-N001双联气缸CXSM6-10-Z73.SLDPRT	222.50K
142	ZE04-N002调速阀AS1201F-M5-04.SLDPRT	142.00K
143	ZE04-N003光源SM-CO70.SLDPRT	445.50K
144	ZE04-N004镜头ML-2514MORITEX.SLDPRT	222.00K
145	ZE04-N005-CCD-ANPVC1210松下.SLDPRT	767.50K
146	ZE04-P001安装板.SLDPRT	440.00K
147	ZE04-P002底板.SLDPRT	308.50K
148	ZE04-P003加强筋.SLDPRT	246.50K
149	ZE04-P004固定块.SLDPRT	334.50K
150	ZE04-P005垫块.SLDPRT	256.00K
151	ZE04-P006导向块.SLDPRT	177.00K
152	ZE04-P007压块.SLDPRT	233.50K
153	ZE04-P008垫块.SLDPRT	249.50K
154	ZE04-P009胶垫.SLDPRT	126.50K
155	ZE05-1-ASSY电检治具.SLDASM	615.50K
156	ZE05-2-ASSY电检视觉固定.SLDASM	679.50K
157	ZE05-2-ASSY电检视觉移动.SLDASM	681.00K
158	ZE05-3-ASSY电检对位平台.SLDASM	936.50K
159	ZE05-ASSY电检组件固定.SLDASM	1.31M
160	ZE05-ASSY电检组件移动.SLDASM	1.41M
161	ZE05-N101气缸EMXS25L-10AS-A93V.SLDPRT	265.00K
162	ZE05-N102电路板排线.SLDPRT	202.00K
163	ZE05-N103节流阀AS2201-01-F06S.SLDPRT	135.00K
164	ZE05-N104检测电路板.SLDPRT	187.00K
165	ZE05-N105销钉MS6-15.SLDPRT	198.50K
166	ZE05-N201光源SM-CO70.SLDPRT	445.50K
167	ZE05-N202镜头ML-2514MORITEX.SLDPRT	222.00K
168	ZE05-N203-CCD-ANPVC1210松下.SLDPRT	767.50K
169	ZE05-N204节流阀AS1201F-M5-04.SLDPRT	143.00K
170	ZE05-N205双联气缸CXSM6-10-Z73.SLDPRT	212.00K
171	ZE05-N301-CDU32-20D-A93.SLDPRT	228.00K
172	ZE05-N302-对位平台VVB-010-C02E.SLDPRT	482.50K
173	ZE05-N303-EG15-210.sldprt	343.50K
174	ZE05-N303-EGW15SA.sldprt	266.00K
175	ZE05-N304-浮动接头JA30-10-125SMC.SLDPRT	142.50K
176	ZE05-N305-液压缓冲器RB1006SMC.SLDPRT	123.00K
177	ZE05-N306-节流阀AS1201-M5-F06.SLDPRT	157.00K
178	ZE05-P101底板.SLDPRT	408.50K
179	ZE05-P102安装板.SLDPRT	455.50K
180	ZE05-P103安装板.SLDPRT	534.00K
181	ZE05-P104安装板.SLDPRT	398.00K
182	ZE05-P105垫块.SLDPRT	434.50K
183	ZE05-P106垫块.SLDPRT	226.50K
184	ZE05-P107加强筋.SLDPRT	252.00K
185	ZE05-P108定位销.SLDPRT	212.50K
186	ZE05-P201安装板.SLDPRT	268.00K
187	ZE05-P202安装板.SLDPRT	239.50K
188	ZE05-P203加强板.SLDPRT	217.50K
189	ZE05-P204安装板.SLDPRT	327.50K
190	ZE05-P205导向块.SLDPRT	179.50K
191	ZE05-P206安装板.SLDPRT	401.50K
192	ZE05-P206安装板对称.SLDPRT	409.00K
193	ZE05-P207安装块.SLDPRT	269.50K
194	ZE05-P208胶垫.SLDPRT	126.50K
195	ZE05-P209压块.SLDPRT	237.00K
196	ZE05-P209压块对称.SLDPRT	242.00K
197	ZE05-P301-底板.SLDPRT	519.50K
198	ZE05-P302-挡块.SLDPRT	180.00K
199	ZE05-P303-连接板.SLDPRT	410.50K
200	ZE05-P304-限位块.SLDPRT	397.00K
201	ZE05-P305-安装块.SLDPRT	268.00K
202	ZE05-P305-安装块对称.SLDPRT	281.00K
203	ZE05-P306-连接块.SLDPRT	244.50K
204	ZE06-N001步进马达YK57XN78-4208A研控.SLDPRT	221.50K
205	ZE06-N002同步带轮HTPA48S3M100A-P8MISUMI.SLDPRT	483.00K
206	ZE06-N003导轨MGNR15R380CMRCE10上银.SLDASM	139.46K
207	ZE06-N003导轨MGNR15R380CMRCE10上银滑块.SLDPRT	303.50K
208	ZE06-N003导轨MGNR15R380CMRCE10上银滑轨.SLDPRT	270.50K
209	ZE06-N004气夹MHC2-16D-Y59ASMC.SLDASM	115.34K
210	ZE06-N004气夹MHC2-16D-Y59ASMC夹爪1.SLDPRT	146.50K
211	ZE06-N004气夹MHC2-16D-Y59ASMC夹爪2.SLDPRT	148.00K
212	ZE06-N004气夹MHC2-16D-Y59ASMC本体.SLDPRT	184.50K
213	ZE06-N006同步带HTBN1080S3M-100MISUMI.SLDPRT	1.19M
214	ZE06-N007传感器SX671OMRON.SLDPRT	242.00K
215	ZE06-N008拖链2.SLDPRT	153.50K
216	ZE06-P001底板.SLDPRT	228.50K
217	ZE06-P002立板.SLDPRT	259.50K
218	ZE06-P003加强筋.SLDPRT	236.00K
219	ZE06-P004安装板.SLDPRT	549.50K
220	ZE06-P005挡块.SLDPRT	165.00K
221	ZE06-P006块.SLDPRT	322.50K
222	ZE06-P007块.SLDPRT	269.50K
223	ZE06-P008气夹安装板.SLDPRT	246.00K
224	ZE06-P009夹块.SLDPRT	201.50K
225	ZE06-P010皮带槽块.SLDPRT	190.00K
226	ZE06-P011安装座.SLDPRT	229.00K
227	ZE06-P012轴.SLDPRT	435.50K
228	ZE06-P013螺母.SLDPRT	234.50K
229	ZE06-P014罩子.SLDPRT	183.50K
230	ZE06-P015感应片.SLDPRT	187.00K
231	ZE06-P016光电感应器安装板.SLDPRT	206.00K
232	ZE06-P017拖链支架.SLDPRT	176.50K
233	ZE06-拉料组件固定.SLDASM	1.17M
234	ZE06-拉料组件移动.SLDASM	1.18M
235	ZFFC产品L115贴补强板后.SLDPRT	499.00K
236	ZHFS8-4040-1165.SLDPRT	228.00K
237	ZHFS8-4040-160.SLDPRT	253.00K
238	ZHFS8-4040-225.SLDPRT	250.50K
239	ZHFS8-4040-315.SLDPRT	244.00K
240	ZHFS8-4040-645.SLDPRT	428.00K
241	ZHFS8-4040-780.SLDPRT	231.50K
242	ZHFS8-4040-850.SLDPRT	232.50K
243	ZHFS8-4040-960-2.SLDPRT	231.50K
244	ZHFS8-4040-960.SLDPRT	234.50K
245	ZM10螺母.SLDPRT	189.50K
246	ZM14螺母.SLDPRT	191.00K
247	ZM16螺母.SLDPRT	188.50K
248	ZM8-25内六角螺丝.SLDPRT	137.50K
249	ZM8-25带垫片内六角螺丝.SLDASM	124.00K
250	ZM8-50内六角螺丝.SLDPRT	130.50K
251	ZM8垫片组件.SLDASM	127.00K
252	ZM8平垫.SLDPRT	117.00K
253	ZM8弹垫.SLDPRT	124.00K
254	ZM8螺母.SLDPRT	191.50K
255	ZX01-ASSY小操作面板组件.SLDASM	511.50K
256	ZX01-N001触摸屏.SLDPRT	713.50K
257	ZX01-N002安装盒.SLDPRT	294.00K
258	ZX01-N003-16带灯按钮红.SLDPRT	418.00K
259	ZX01-N004-16带灯按钮绿.SLDPRT	419.00K
260	ZX01-N005-16带灯按钮黄.SLDPRT	418.50K
261	ZX01-N006-16旋钮.SLDPRT	533.00K
262	ZX01-P001连接板.SLDPRT	234.50K
263	ZX01-P002立柱.SLDPRT	149.00K
264	ZX01-P004小电箱.SLDPRT	212.50K
265	ZY-D-P001安全门.SLDPRT	89.24K
266	ZY-D-P002安全门.SLDPRT	216.50K
267	ZY-D-P003安全门.SLDPRT	90.68K
268	ZY-D-P004安全门.SLDPRT	201.00K
269	ZY-D-P005安全门.SLDPRT	90.46K
270	ZY-D-P006安全门.SLDPRT	204.50K
271	ZY-D-P007顶板.SLDPRT	136.50K
272	ZY-E冲裁保护罩.SLDASM	753.50K
273	ZY-HFS8-4040-1000.SLDPRT	227.00K
274	ZY-HFS8-4040-1122.SLDPRT	227.50K
275	ZY-HFS8-4040-905.SLDPRT	233.00K
276	ZY-HFS8-4040-945.SLDPRT	235.50K
