热泵烘干分体室外机三维SW模型图纸(ID:798978)
# | 文件名称 | 文件大小 |
---|---|---|

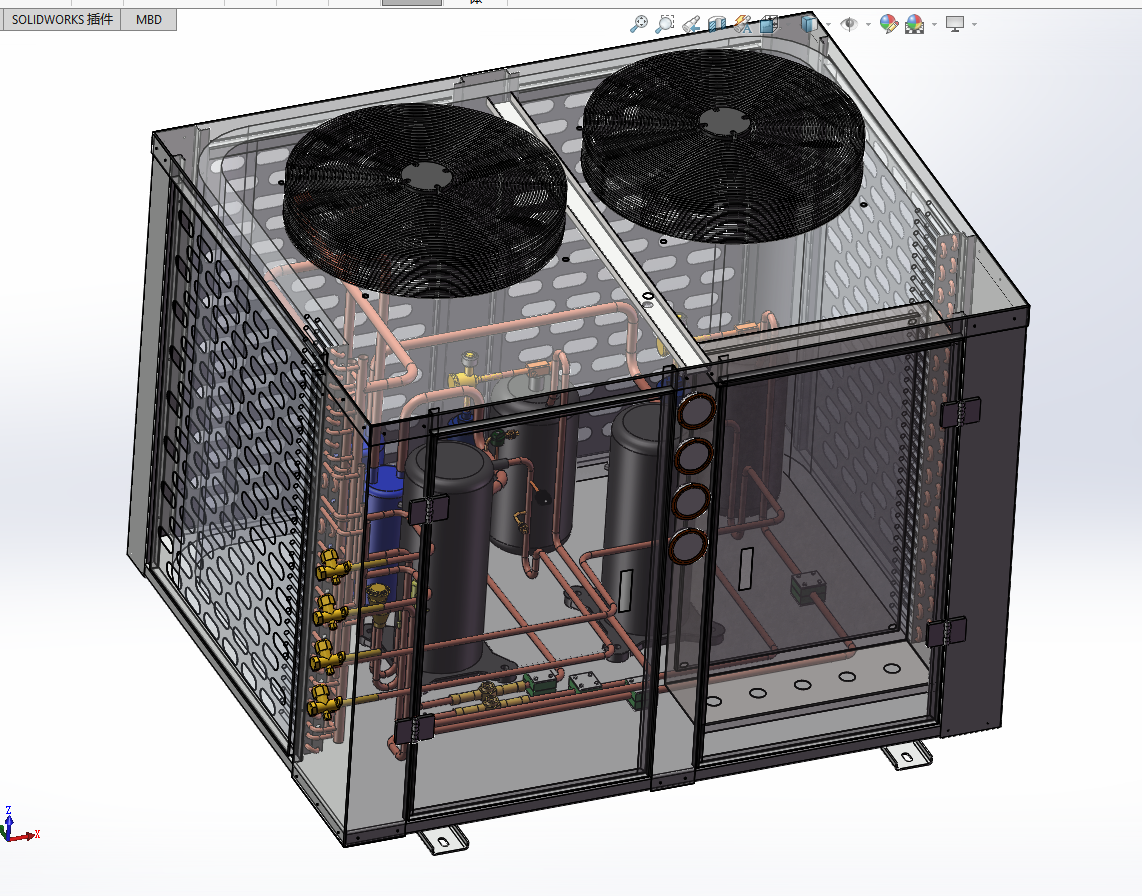

1 | 0三维预览1.png | 886.93K |

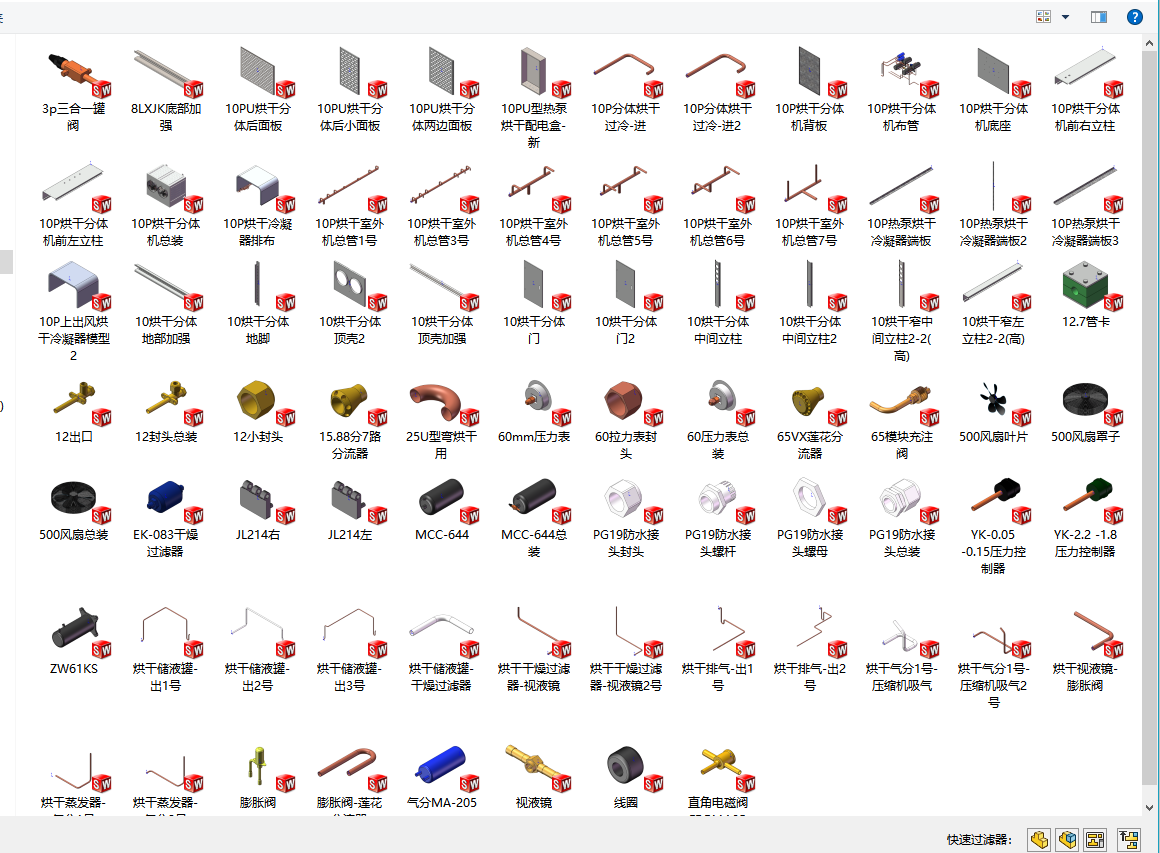

2 | 0三维预览2.png | 207.05K |

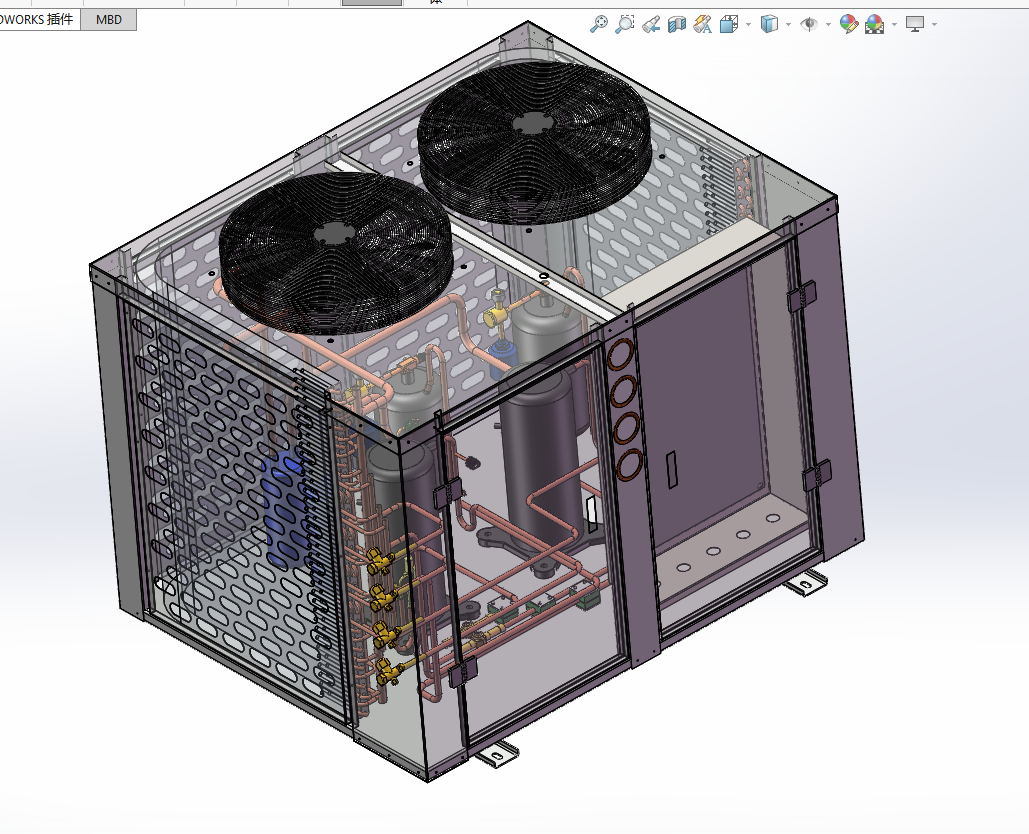

3 | 0三维预览3.png | 645.94K |

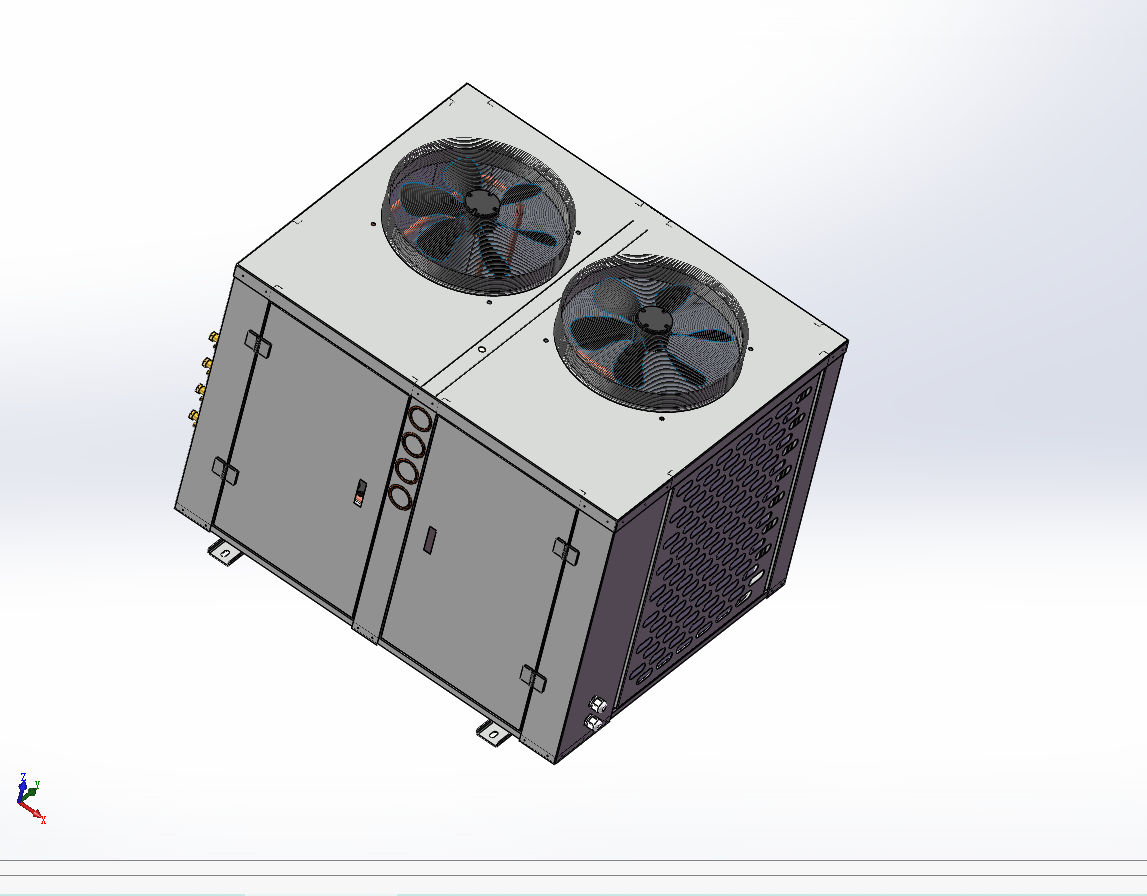

4 | 0三维预览4.png | 320.37K |

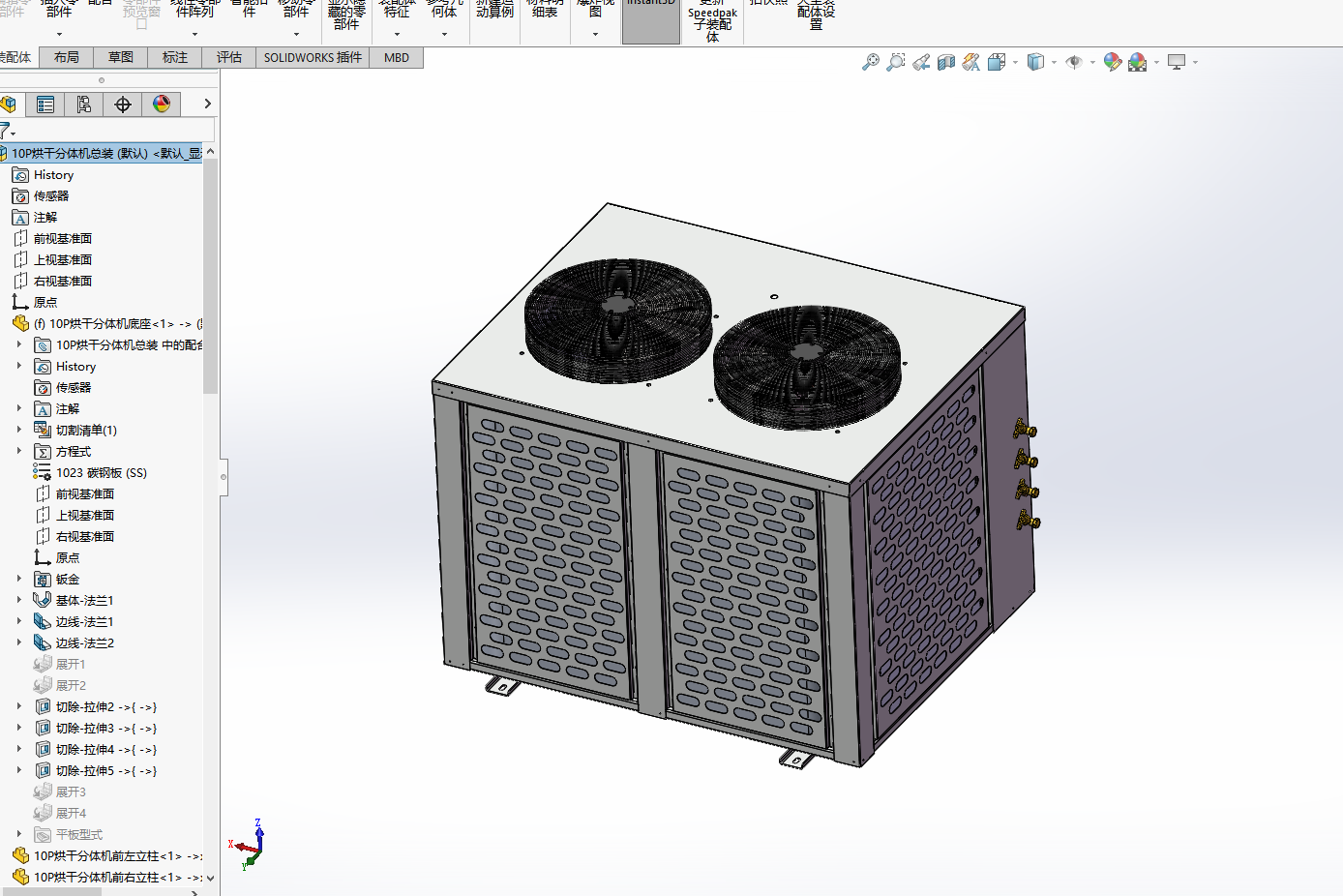

5 | 0三维预览5.png | 446.46K |
6 | 17004236533313.zip | 26.73M |
7 | 10PU型热泵烘干配电盒-新.SLDPRT | 183.98K |
8 | 10PU烘干分体两边面板.SLDPRT | 653.57K |
9 | 10PU烘干分体后小面板.SLDPRT | 572.42K |
10 | 10PU烘干分体后面板.SLDPRT | 1.22M |
11 | 10P上出风烘干冷凝器模型2.SLDPRT | 264.88K |
12 | 10P分体烘干过冷-进.SLDPRT | 100.62K |
13 | 10P分体烘干过冷-进2.SLDPRT | 104.30K |
14 | 10P烘干冷凝器排布.SLDASM | 917.42K |
15 | 10P烘干分体机前右立柱.SLDPRT | 356.20K |
16 | 10P烘干分体机前左立柱.SLDPRT | 259.00K |
17 | 10P烘干分体机布管.SLDASM | 728.21K |
18 | 10P烘干分体机底座.SLDPRT | 436.13K |
19 | 10P烘干分体机总装.SLDASM | 5.30M |
20 | 10P烘干分体机背板.SLDPRT | 346.62K |
21 | 10P烘干室外机总管1号.SLDPRT | 218.86K |
22 | 10P烘干室外机总管3号.SLDPRT | 302.15K |
23 | 10P烘干室外机总管4号.SLDPRT | 140.71K |
24 | 10P烘干室外机总管5号.SLDPRT | 143.12K |
25 | 10P烘干室外机总管6号.SLDPRT | 142.56K |
26 | 10P烘干室外机总管7号.SLDPRT | 113.06K |
27 | 10P热泵烘干冷凝器端板.SLDPRT | 212.29K |
28 | 10P热泵烘干冷凝器端板2.SLDPRT | 134.61K |
29 | 10P热泵烘干冷凝器端板3.SLDPRT | 298.75K |
30 | 10烘干分体中间立柱.SLDPRT | 168.71K |
31 | 10烘干分体中间立柱2.SLDPRT | 145.61K |
32 | 10烘干分体地脚.SLDPRT | 259.93K |
33 | 10烘干分体地部加强.SLDPRT | 160.46K |
34 | 10烘干分体门.SLDPRT | 224.66K |
35 | 10烘干分体门2.SLDPRT | 199.70K |
36 | 10烘干分体顶壳2.SLDPRT | 656.55K |
37 | 10烘干分体顶壳加强.SLDPRT | 93.56K |
38 | 10烘干窄中间立柱2-2高.SLDPRT | 145.68K |
39 | 10烘干窄左立柱2-2高.SLDPRT | 293.29K |
40 | 12.7管卡.SLDPRT | 124.37K |
41 | 12出口.SLDPRT | 166.71K |
42 | 12封头总装.SLDASM | 108.87K |
43 | 12小封头.SLDPRT | 98.12K |
44 | 15.88分7路分流器.SLDPRT | 181.96K |
45 | 25U型弯烘干用.SLDPRT | 225.50K |
46 | 3p三合一罐阀.SLDPRT | 185.44K |
47 | 500风扇叶片.SLDPRT | 146.49K |
48 | 500风扇总装.SLDASM | 2.15M |
49 | 500风扇罩子.SLDPRT | 2.19M |
50 | 60mm压力表.SLDPRT | 171.29K |
51 | 60压力表总装.SLDASM | 129.95K |
52 | 60拉力表封头.SLDPRT | 100.59K |
53 | 65VX莲花分流器.SLDPRT | 350.02K |
54 | 65模块充注阀.SLDPRT | 328.87K |
55 | 8LXJK底部加强.SLDPRT | 150.67K |
56 | EK-083干燥过滤器.SLDPRT | 109.45K |
57 | JL214右.SLDPRT | 110.40K |
58 | JL214左.SLDPRT | 109.83K |
59 | MCC-644.SLDPRT | 132.29K |
60 | MCC-644总装.SLDASM | 147.39K |
61 | PG19防水接头封头.SLDPRT | 120.80K |
62 | PG19防水接头总装.SLDASM | 128.00K |
63 | PG19防水接头螺杆.SLDPRT | 153.45K |
64 | PG19防水接头螺母.SLDPRT | 72.31K |
65 | YK-0.05-0.15压力控制器.SLDPRT | 90.17K |
66 | YK-2.2-1.8压力控制器.SLDPRT | 95.98K |
67 | ZW61KS.SLDPRT | 341.87K |
68 | 气分MA-205.SLDPRT | 123.13K |
69 | 烘干储液罐-出1号.SLDPRT | 114.93K |
70 | 烘干储液罐-出2号.SLDPRT | 91.54K |
71 | 烘干储液罐-出3号.SLDPRT | 122.47K |
72 | 烘干储液罐-干燥过滤器.SLDPRT | 97.69K |
73 | 烘干干燥过滤器-视液镜.SLDPRT | 90.72K |
74 | 烘干干燥过滤器-视液镜2号.SLDPRT | 73.31K |
75 | 烘干排气-出1号.SLDPRT | 107.55K |
76 | 烘干排气-出2号.SLDPRT | 119.59K |
77 | 烘干气分1号-压缩机吸气.SLDPRT | 129.94K |
78 | 烘干气分1号-压缩机吸气2号.SLDPRT | 110.51K |
79 | 烘干蒸发器-气分1号.SLDPRT | 88.04K |
80 | 烘干蒸发器-气分2号.SLDPRT | 88.78K |
81 | 烘干视液镜-膨胀阀.SLDPRT | 89.75K |
82 | 直角电磁阀FDF11A05.SLDPRT | 162.58K |
83 | 线圈.SLDPRT | 124.60K |
84 | 膨胀阀-莲花分流器.SLDPRT | 127.82K |
85 | 膨胀阀.SLDPRT | 167.53K |
86 | 视液镜.SLDPRT | 150.97K |
此图纸下载需要220金币
立即下载
发布者
高大的钻石
创作: 22645
粉丝: 654
加入时间:2023-06-16

模型信息
图纸格式:sldprt,sldasm
文件大小:27.37M
所需金币:220
上传时间:2023-11-20 03:54:20
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2016
