装载机车架中梁架组对工装（ID:815911）

机械设备 / 非标机械 / 装载机车架中梁架组对工装

©非原创

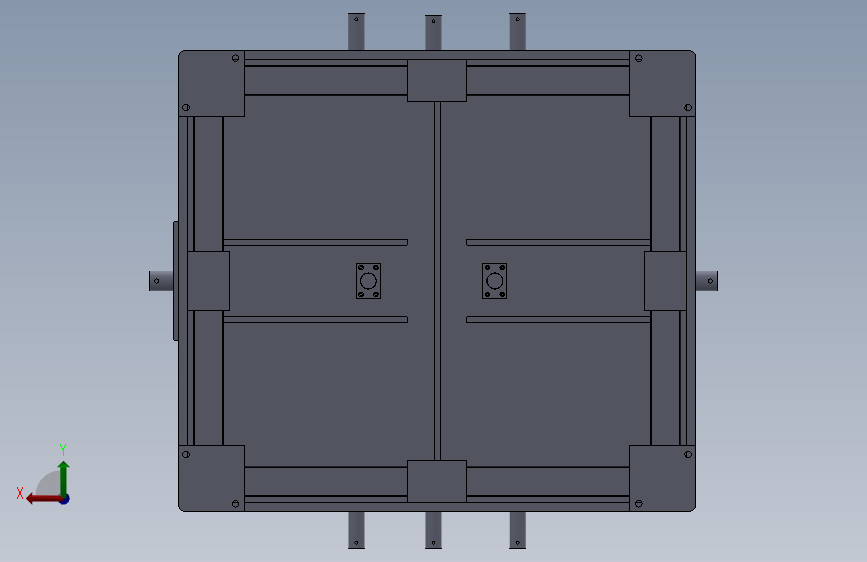

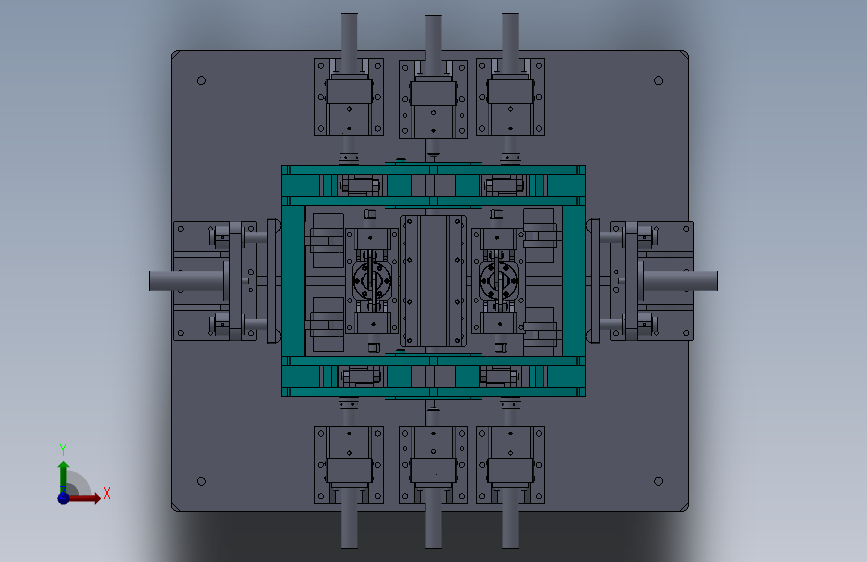

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17009207502586.zip	6.04M

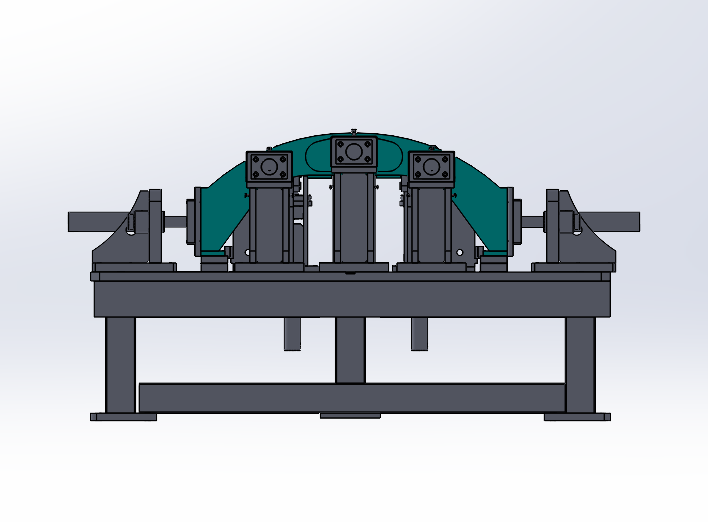

2	主视图.png	48.99K

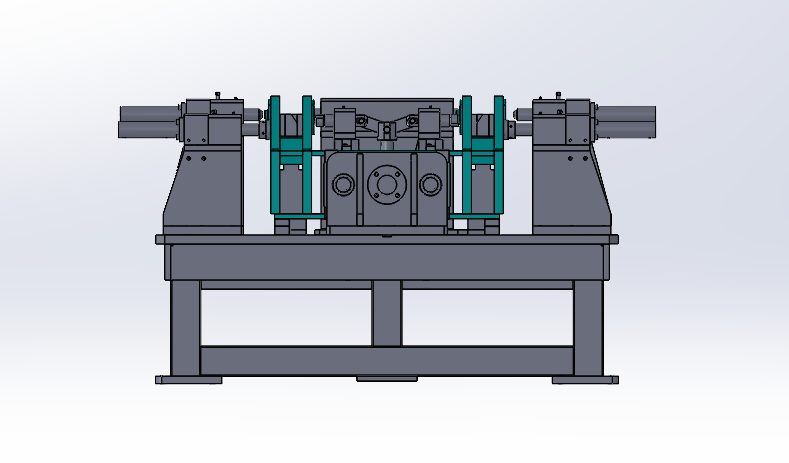

3	侧视图.png	50.78K

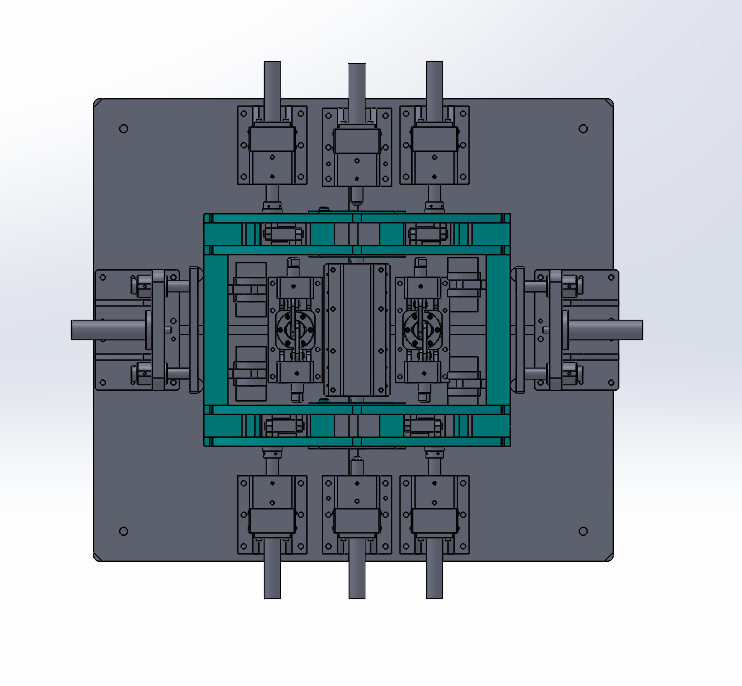

4	俯视图.png	73.79K
5	后车架中梁架组对工装.STEP	7.48M
6	后车架中梁组对工装.doc	14.00K
7	总图.png	184.44K
8	40-22-60-A_1.SLDPRT	25.14K
9	40-22-60-B_1.SLDPRT	18.97K
10	40-22-60_1.SLDASM	27.54K
11	50-28-100-A_1.SLDPRT	24.15K
12	50-28-100-B_1.SLDPRT	18.71K
13	50-28-100_1.SLDASM	27.20K
14	9F662-13A100000A0.sldasm-Part-1_1.SLDPRT	16.78K
15	9F662-13A100000A0.sldasm-Part-2_1.SLDPRT	17.47K
16	9F662-13A100000A0.sldasm-Part-3_1.SLDPRT	17.62K
17	9F662-13A100000A0.sldasm-Part-4_1.SLDPRT	17.79K
18	9F662-13A100000A0.sldasm-Part-5_1.SLDPRT	17.77K
19	9F662-13A100000A0.sldasm-Part-6_1.SLDPRT	24.62K
20	9F662-13A100000A0.sldasm-Part-7_1.SLDPRT	16.51K
21	9F662-13A100000A0.sldasm-Part-8_1.SLDPRT	18.64K
22	9F662-13A100000A0.sldasm-Part-9_1.SLDPRT	17.20K
23	GB2672-86[内六角花形盘头螺钉M6×10]_1.SLDPRT	35.90K
24	GB821-88[方头平端紧定螺钉M12×50]_1.SLDPRT	38.21K
25	GB894．1-86[轴用弹性挡圈A型16]_1.SLDPRT	21.37K
26	GB894．1-86[轴用弹性挡圈A型20]_1.SLDPRT	20.66K
27	GB／T10708．3-1989[A型橡胶防尘密封圈FA40×48×5]_1.SLDPRT	17.95K
28	GB／T6173-2000[六角薄螺母细牙A级和B级M16]_1.SLDPRT	27.63K
29	GB／T6173-2000[六角薄螺母细牙A级和B级M20]_1.SLDPRT	27.00K
30	GB／T70．1-2000[内六角圆柱头螺钉M10×40]_1.SLDPRT	22.16K
31	GB／T70．1-2000[内六角圆柱头螺钉M12×40_1.SLDPRT	21.74K
32	GB／T70．1-2000[内六角圆柱头螺钉M8×25]_1.SLDPRT	22.17K
33	GB／T77-2000[内六角平端紧定螺钉M6×12]_1.SLDPRT	22.75K
34	GB／T77-2000[内六角平端紧定螺钉M8×12]_1.SLDPRT	22.13K
35	GB／T84-1988[方头凹端紧定螺钉M12×40]_1.SLDPRT	37.47K
36	GZ-6.1-1_1.SLDPRT	24.74K
37	GZ-6.1-2_1.SLDPRT	19.34K
38	GZ-6.1-2_1_2.SLDPRT	18.27K
39	GZ-6.1-2_1_3.SLDPRT	18.29K
40	GZ-6.1-2_1_4.SLDPRT	18.72K
41	GZ-6.1-3_1.SLDPRT	18.14K
42	GZ-6.1-4_1.SLDPRT	17.06K
43	GZ-6.1-5_1.SLDPRT	17.84K
44	GZ-6.1-6_1.SLDPRT	16.78K
45	GZ-6.1-7_1.SLDPRT	18.52K
46	GZ-6.10-1_1.SLDPRT	47.28K
47	GZ-6.10-2_1.SLDPRT	22.18K
48	GZ-6.10-3_1.SLDPRT	17.60K
49	GZ-6.10-4_1.SLDPRT	25.50K
50	GZ-6.10-5_1.SLDPRT	17.54K
51	GZ-6.10-6_1.SLDPRT	22.01K
52	GZ-6.10.1-1_1.SLDPRT	23.00K
53	GZ-6.10.1-2_1.SLDPRT	23.86K
54	GZ-6.10.1-2_1_2.SLDPRT	24.42K
55	GZ-6.10.1-3_1.SLDPRT	19.10K
56	GZ-6.10.1-4_1.SLDPRT	17.06K
57	GZ-6.10.1-5_1.SLDPRT	20.58K
58	GZ-6.10.1-6_1.SLDPRT	18.75K
59	GZ-6.10.1-6_1_2.SLDPRT	18.51K
60	GZ-6.10.1-7_1.SLDPRT	28.04K
61	GZ-6.10.1-7_1_2.SLDPRT	28.33K
62	GZ-6.10.1-8_1.SLDPRT	40.04K
63	GZ-6.10.1-8_1_2.SLDPRT	40.52K
64	GZ-6.10.1_1.SLDASM	31.52K
65	GZ-6.10.2-1_1.SLDPRT	32.06K
66	GZ-6.10.2-2_1.SLDPRT	42.08K
67	GZ-6.10.2_1.SLDASM	27.35K
68	GZ-6.10_1.SLDASM	43.81K
69	GZ-6.11-1_1.SLDPRT	24.11K
70	GZ-6.11-2_1.SLDPRT	25.44K
71	GZ-6.11_1.SLDASM	28.41K
72	GZ-6.13-01_1.SLDPRT	26.68K
73	GZ-6.13-02_1.SLDPRT	19.14K
74	GZ-6.13-03_1.SLDPRT	15.57K
75	GZ-6.13-04_1.SLDPRT	17.45K
76	GZ-6.13_1.SLDASM	28.05K
77	GZ-6.14-01_1.SLDPRT	31.89K
78	GZ-6.14-02_1.SLDPRT	17.54K
79	GZ-6.14-03_1.SLDPRT	15.93K
80	GZ-6.14-04_1.SLDPRT	17.43K
81	GZ-6.14_1.SLDASM	27.57K
82	GZ-6.1_1.SLDASM	33.98K
83	GZ-6.4-1-_1.SLDPRT	17.08K
84	GZ-6.4-1_1.SLDPRT	22.20K
85	GZ-6.4-2_1.SLDPRT	17.00K
86	GZ-6.4-3_1.SLDPRT	20.20K
87	GZ-6.4-4_1.SLDPRT	18.34K
88	GZ-6.4_1.SLDASM	27.17K
89	GZ-6.5-1_1.SLDPRT	21.95K
90	GZ-6.5-2_1.SLDPRT	63.41K
91	GZ-6.5-3_1.SLDPRT	22.23K
92	GZ-6.5.1-1_1.SLDPRT	19.94K
93	GZ-6.5.1-1_1_2.SLDPRT	18.59K
94	GZ-6.5.1-2_1.SLDPRT	16.95K
95	GZ-6.5.1-3_1.SLDPRT	17.67K
96	GZ-6.5.1-4_1.SLDPRT	28.01K
97	GZ-6.5.1-4_1_2.SLDPRT	27.68K
98	GZ-6.5.1-5_1.SLDPRT	21.17K
99	GZ-6.5.1-5_1_2.SLDPRT	20.03K
100	GZ-6.5.1-6_1.SLDPRT	41.00K
101	GZ-6.5.1-6_1_2.SLDPRT	41.61K
102	GZ-6.5.1-7_1.SLDPRT	18.86K
103	GZ-6.5.1-7_1_2.SLDPRT	18.49K
104	GZ-6.5.1-7_1_3.SLDPRT	19.06K
105	GZ-6.5.1-8_1.SLDPRT	18.77K
106	GZ-6.5.1_1.SLDASM	28.87K
107	GZ-6.5_1.SLDASM	36.75K
108	GZ-6.8-1_1.SLDPRT	19.82K
109	GZ-6.8-3_1.SLDPRT	21.85K
110	GZ-6.8-4_1.SLDPRT	22.66K
111	GZ-6.8.1-1_1.SLDPRT	22.18K
112	GZ-6.8.1-2_1.SLDPRT	20.64K
113	GZ-6.8.1-3_1.SLDPRT	19.13K
114	GZ-6.8.1-4_1.SLDPRT	29.93K
115	GZ-6.8.1-4_1_2.SLDPRT	29.35K
116	GZ-6.8.1-5_1.SLDPRT	40.28K
117	GZ-6.8.1-5_1_2.SLDPRT	39.85K
118	GZ-6.8.1_1.SLDASM	28.92K
119	GZ-6.8_1.SLDASM	30.10K
120	GZ-6.9-1_1.SLDPRT	19.61K
121	GZ-6.9.1-1_1.SLDPRT	19.19K
122	GZ-6.9.1-2_1.SLDPRT	17.72K
123	GZ-6.9.1_1.SLDASM	29.27K
124	GZ-6.9_1.SLDASM	34.95K
125	jb-t7940.1-1995_1.SLDPRT	22.98K
126	[冷弯方形空心型钢100×5]-1240_1.SLDPRT	22.31K
127	[冷弯方形空心型钢100×5]-1250_1.SLDPRT	21.40K
128	[冷弯方形空心型钢100×5]-240_1.SLDPRT	21.84K
129	[冷弯方形空心型钢100×5]-440_1.SLDPRT	21.94K
130	双活塞双作用液压缸_1.SLDASM	27.63K
131	后车架中梁架_1.SLDASM	34.01K
132	后车架中梁架组对工装.SLDASM	2.03M
133	方形油缸-40-50_1.SLDPRT	24.97K
134	镜向GZ-6.13-01_1.SLDPRT	25.81K
135	镜向GZ-6.13-02_1.SLDPRT	19.10K
136	镜向GZ-6.13-03_1.SLDPRT	15.70K
137	镜向GZ-6.13-04_1.SLDPRT	16.52K
138	镜向GZ-6.131_1.SLDASM	27.84K
139	镜向GZ-6.13_1.SLDASM	28.26K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 29

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：step,sldprt,sldasm

文件大小：6.19M

所需金币：66

上传时间：2023-11-25 21:59:12

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

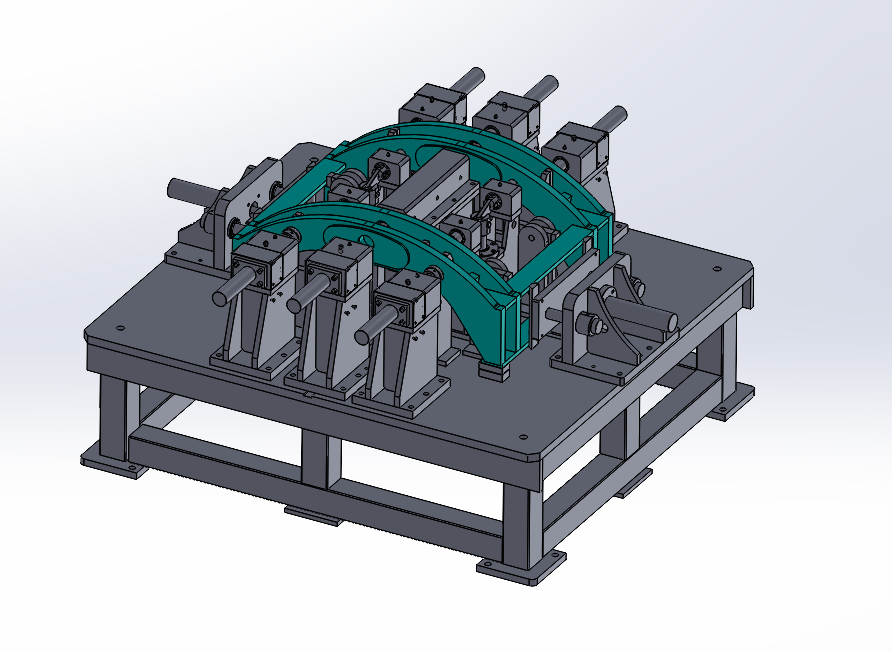

1、外形尺寸：1708*1540*947 2、工装重量：2200kg 3、工作压力：21Mpa 4、试验压力；25Mpa 该工装构成主要包含一些系统：外侧顶紧装置、内档定位装置、内侧顶紧装置、内外空定位装置、高度定位装置、两端定位装置 1、平台式组对工装，为提高工件焊接速度，减少组对焊接时间，工装上所有工件的定位和压紧均根据使用方便采用液压； 2、工件组对定位基准为中梁架的孔，所有单件和小和件都以此为基准面对工装进行尺寸安装调整； 3、工装整体减少工人劳动强度，提升工作效率；
