采暖炉炉体机器人焊接工作站（ID:816244）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17009646566623.zip | 12.77M |

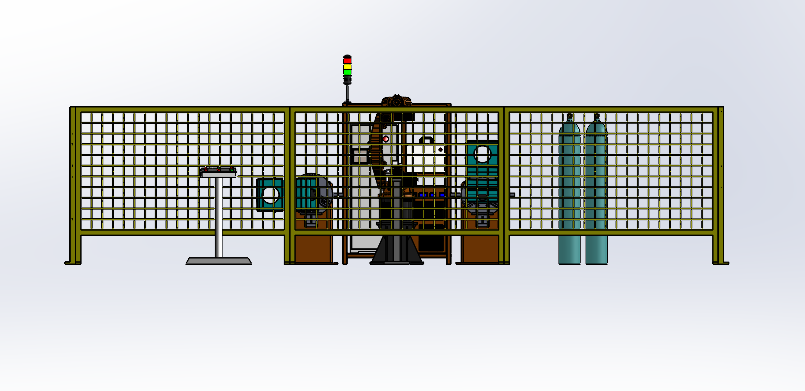

| 2 | 主视图.png | 79.75K |

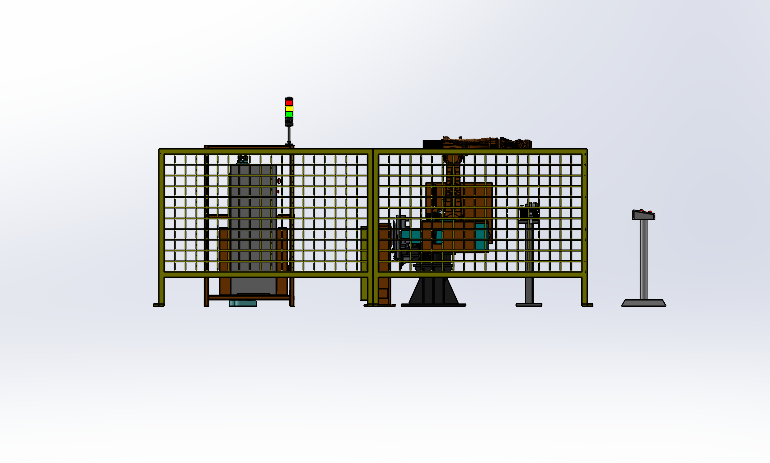

| 3 | 侧视图.png | 71.27K |

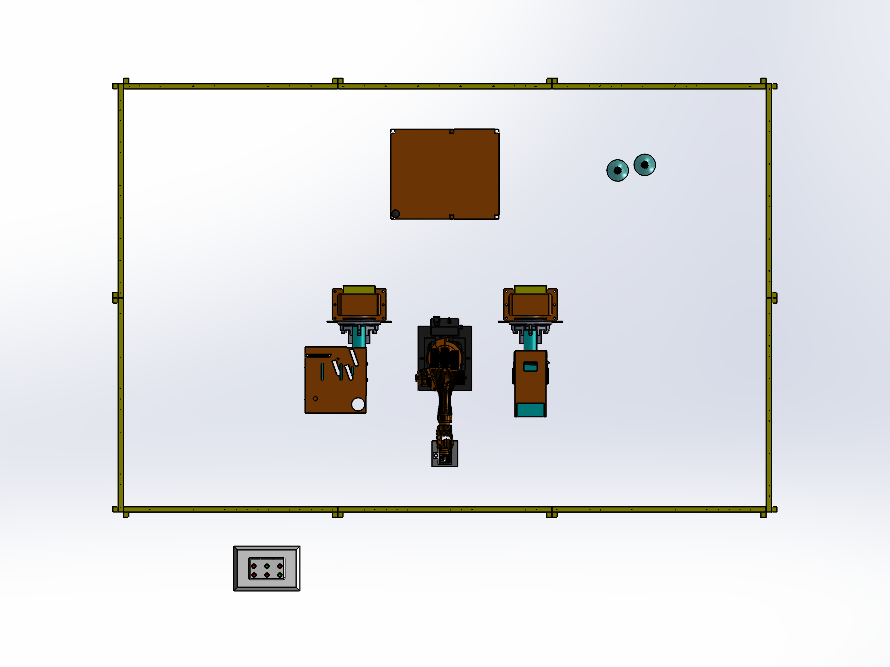

| 4 | 俯视图.png | 98.65K |

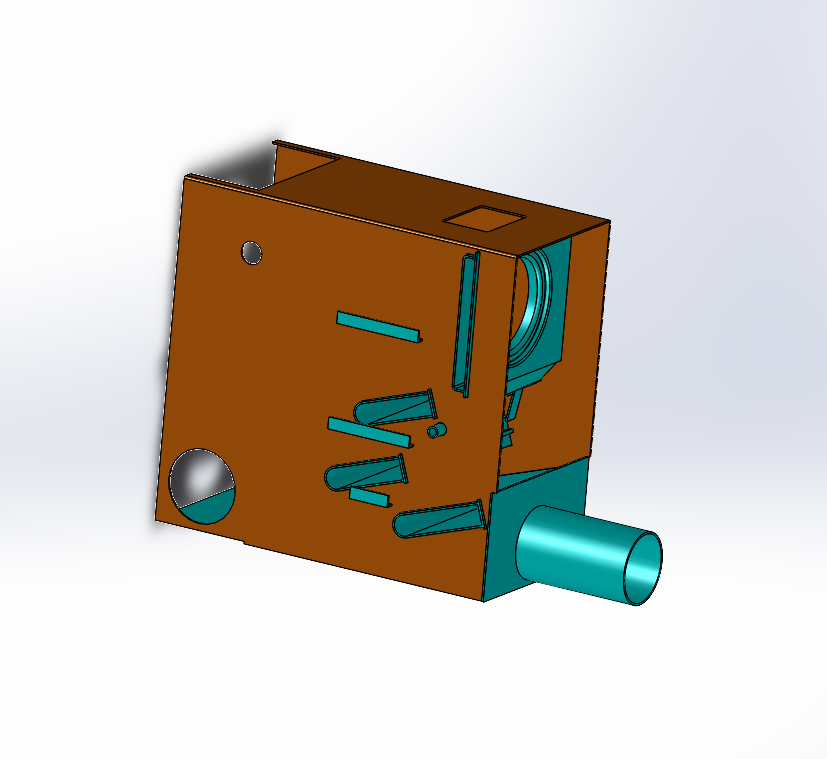

| 5 | 工件.png | 138.75K |

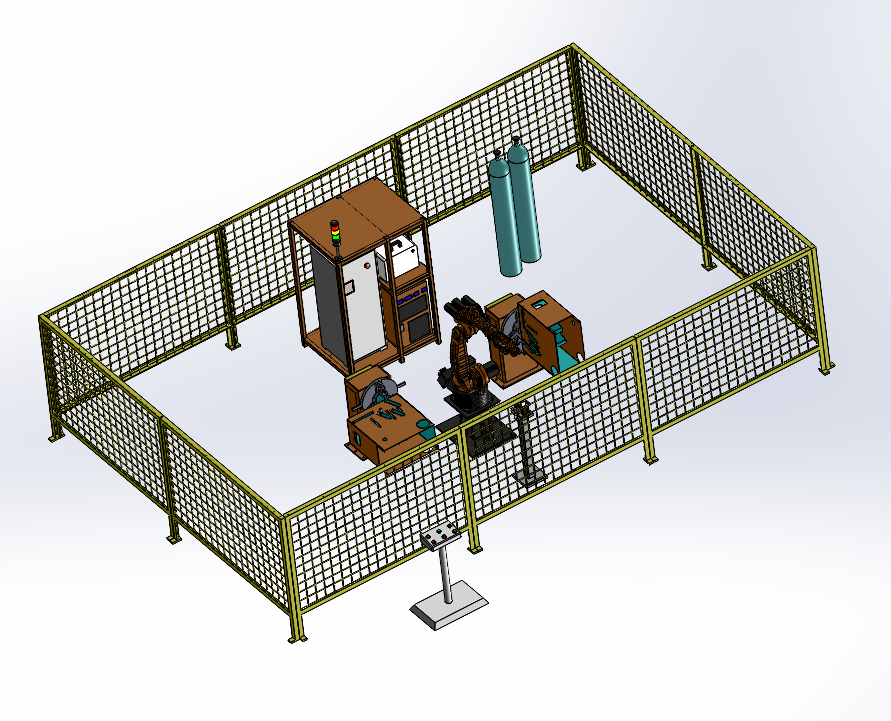

| 6 | 总图.png | 401.85K |
| 7 | 400卡盘.SLDPRT | 151.71K |
| 8 | KR5arc.SLDPRT | 3.58M |
| 9 | RD350焊接电源.SLDPRT | 111.37K |
| 10 | RV-45E.SLDPRT | 184.62K |
| 11 | SGMGV-13ADA6E.SLDPRT | 152.35K |
| 12 | 主轴箱新.SLDPRT | 244.91K |
| 13 | 侧封板.SLDPRT | 40.00K |
| 14 | 内套主板.SLDPRT | 285.71K |
| 15 | 内套厚板.SLDPRT | 39.68K |
| 16 | 内胆装配图.SLDASM | 242.74K |
| 17 | 出烟管.SLDPRT | 83.19K |
| 18 | 前吸热套.SLDPRT | 74.06K |
| 19 | 卡爪.SLDPRT | 78.31K |
| 20 | 卡盘过渡板.SLDPRT | 86.04K |
| 21 | 变压器.SLDPRT | 96.40K |
| 22 | 后吸热套.SLDPRT | 70.07K |
| 23 | 吸热套.SLDPRT | 88.68K |
| 24 | 复件拉撑角铁.SLDPRT | 52.62K |
| 25 | 大工件支撑座转接板.SLDPRT | 88.12K |
| 26 | 大工件装配体.SLDASM | 283.12K |
| 27 | 夹紧工装爪.SLDPRT | 101.79K |
| 28 | 小圆管.SLDPRT | 77.66K |
| 29 | 小工件.SLDPRT | 129.01K |
| 30 | 小工件定位滑块.SLDPRT | 79.02K |
| 31 | 总装配图.SLDASM | 2.48M |
| 32 | 拉撑角铁.SLDPRT | 52.73K |
| 33 | 控制面板.SLDPRT | 181.85K |
| 34 | 机器人底座.SLDPRT | 126.09K |
| 35 | 机器人控制柜.SLDPRT | 108.08K |
| 36 | 机床灯.SLDPRT | 192.09K |
| 37 | 柜体摆放架.SLDPRT | 875.51K |
| 38 | 气瓶.SLDPRT | 101.04K |
| 39 | 清枪剪丝机.SLDPRT | 164.68K |
| 40 | 炉口上盘.SLDPRT | 87.97K |
| 41 | 炉口下盘.SLDPRT | 168.46K |
| 42 | 炉口水套.SLDASM | 151.69K |
| 43 | 炉膛封板.SLDPRT | 50.00K |
| 44 | 背侧护罩.SLDPRT | 70.35K |
| 45 | 防护网.SLDPRT | 1.19M |
| 46 | 隔热板.SLDPRT | 49.47K |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 30
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：13.08M
所需金币：66
上传时间：2023-11-26 10:11:00
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介
该设备为采暖炉炉体机器人焊接工作站，本工作站采用单机器人配置双工位的焊接方式。该机器人焊接工作站主要包括弧焊机器人、电弧跟踪系统、系统集成控制柜、焊接电源、焊接变位机及相关工装夹具、安全防护围栏等组成。
该工作站主要用于冬季采暖炉炉体本体的拼点与焊接，炉体固定在变位机上，满足了工件多面体的焊接。
