K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】（ID:829354）
![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/072454ba-423e-4107-a8fc-62833183722b原图(主)0.png)

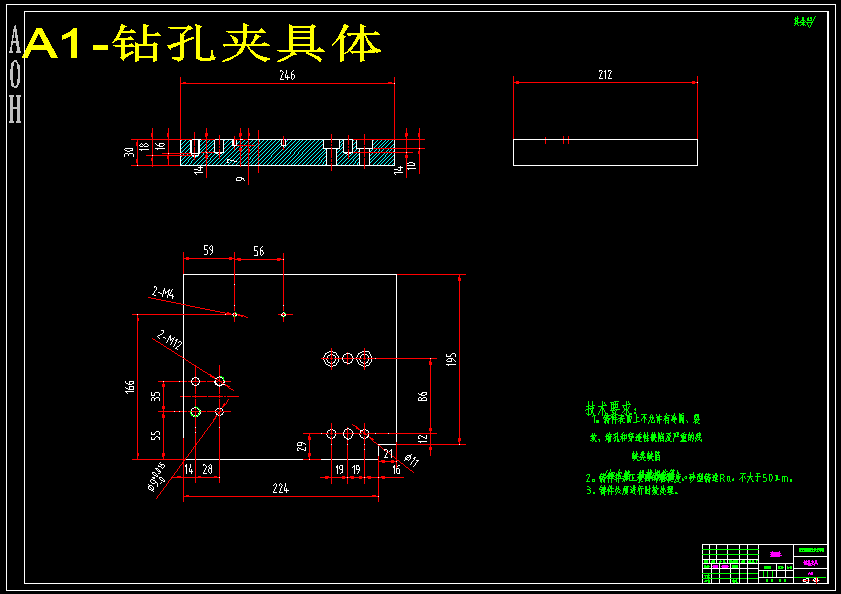

![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/A1-钻孔夹具体.png)
![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/A1-钻孔夹具装配图.png)
![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/c578cf63-52f7-4300-8931-80144c8e031c原图(上)1.png)

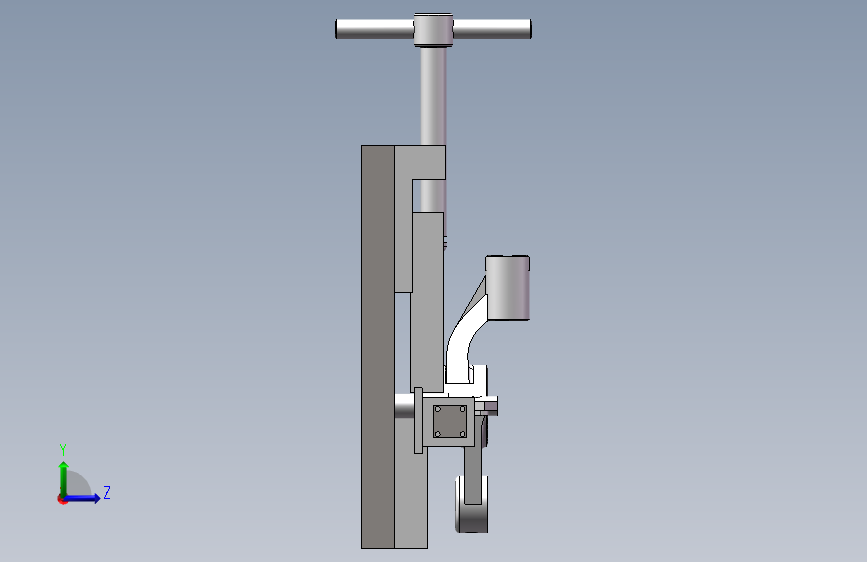

![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/4af774c4-e523-4d46-9087-d949fdf641d7原图(左)2.png)

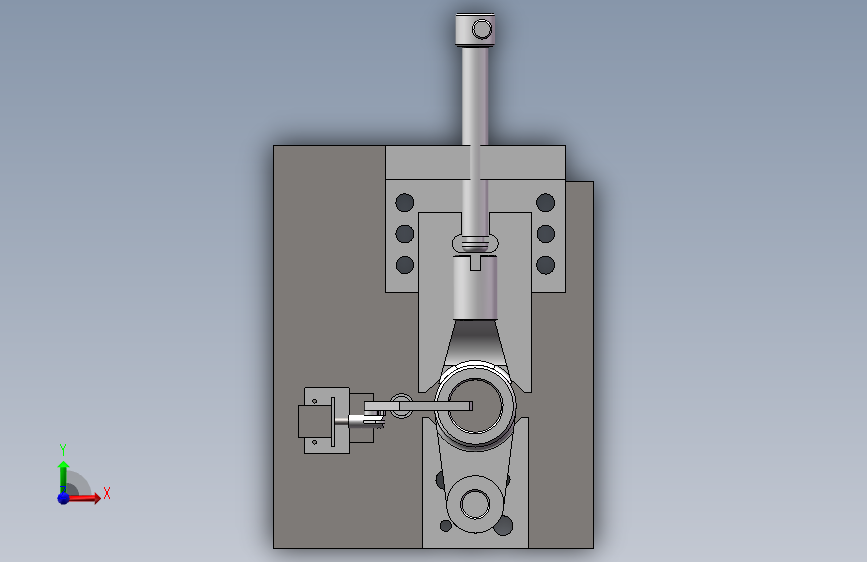

![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/3849fbcf-614e-49e9-8a4e-2170f4f2ac3a原图(前)3.png)
![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/f0d5a1e6-6c7a-4363-afc7-b1ceada184aa原图(后)4.png)
![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/A4-推动架毛坯图.png)

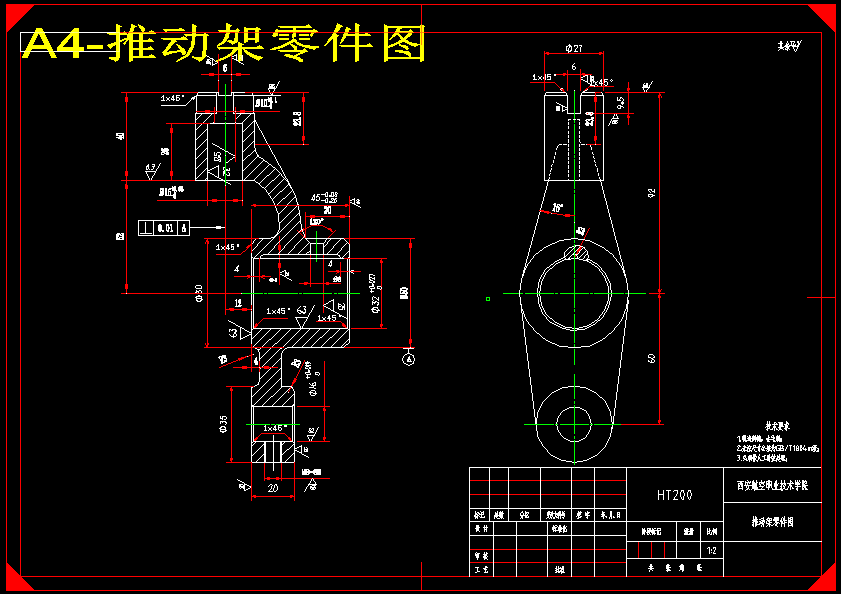

![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/A4-推动架零件图.png)

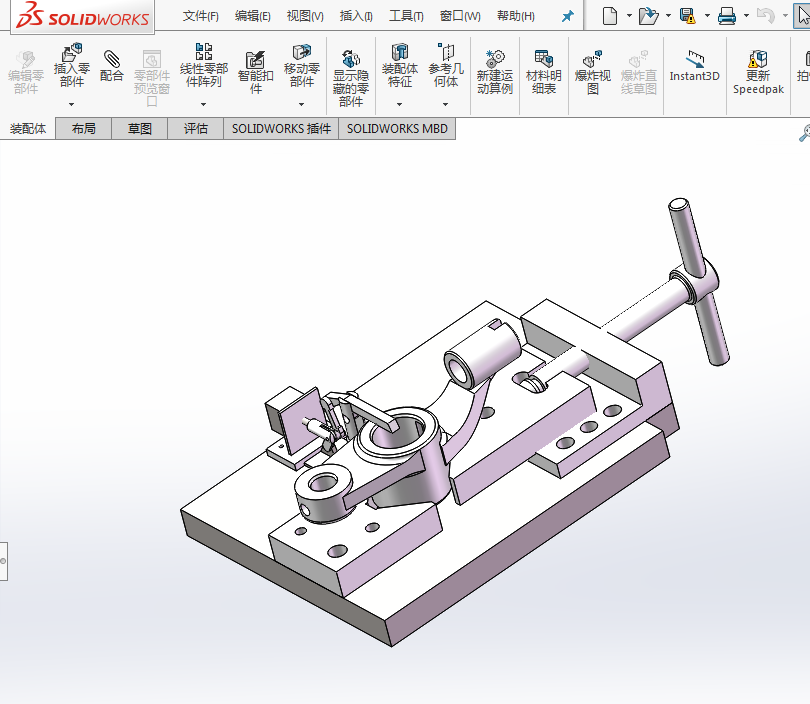

![K019-推动架加工工艺和钻Φ32孔夹具设计[版本4]【三维SW】](https://html.lazystones.com/lazy/829368/image/0三维图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1701884560638.zip | 3.94M |
| 2 | A1-钻孔夹具体.dwg | 120.09K |
| 3 | A1-钻孔夹具体.png | 13.71K |
| 4 | A1-钻孔夹具装配图.dwg | 172.21K |
| 5 | A1-钻孔夹具装配图.png | 17.39K |
| 6 | A4-推动架毛坯图.dwg | 82.35K |
| 7 | A4-推动架毛坯图.png | 17.37K |
| 8 | A4-推动架零件图.dwg | 98.20K |
| 9 | A4-推动架零件图.png | 19.17K |
| 10 | 推动架加工工艺和夹具设计说明书.doc | 1.36M |
| 11 | 推动架机械加工工序卡片.doc | 1.06M |
| 12 | 推动架机械加工工艺过程卡片.doc | 40.00K |
| 13 | 0三维图.png | 139.90K |
| 14 | 固定V型块.SLDPRT | 246.50K |
| 15 | 夹具体.SLDPRT | 304.00K |
| 16 | 夹具装配图.SLDASM | 708.50K |
| 17 | 夹具装配图.STEP | 986.56K |
| 18 | 推动架.SLDPRT | 518.00K |
| 19 | 气缸.SLDPRT | 220.00K |
| 20 | 活动V型块.SLDPRT | 175.00K |
| 21 | 螺杆.SLDPRT | 231.00K |
| 22 | 装配体2.SLDASM | 211.50K |
| 23 | 零件10.SLDPRT | 236.00K |
| 24 | 零件11.SLDPRT | 198.00K |
| 25 | 零件4.SLDPRT | 191.00K |
| 26 | 零件6.SLDPRT | 251.00K |
| 27 | 零件7.SLDPRT | 214.00K |
| 28 | 零件8.SLDPRT | 177.50K |
| 29 | 零件9.SLDPRT | 171.50K |
| 30 | 零件99.SLDPRT | 211.50K |
此图纸下载需要200金币
立即下载
发布者
细心的大叔
创作: 20661
粉丝: 394
加入时间：2023-06-16
模型信息
图纸格式：dwg,sldprt,sldasm,step
文件大小：4.03M
所需金币：200
上传时间：2023-12-07 01:42:41
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2012
