CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）（ID:829479）
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/331a25f4-221d-4930-bc80-6e23a5261762原图(主)0.png)

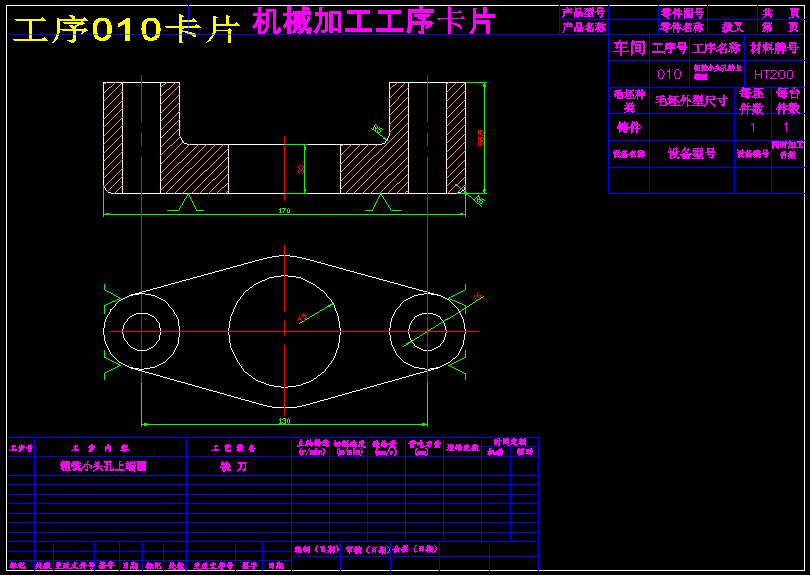

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序010卡片.png)

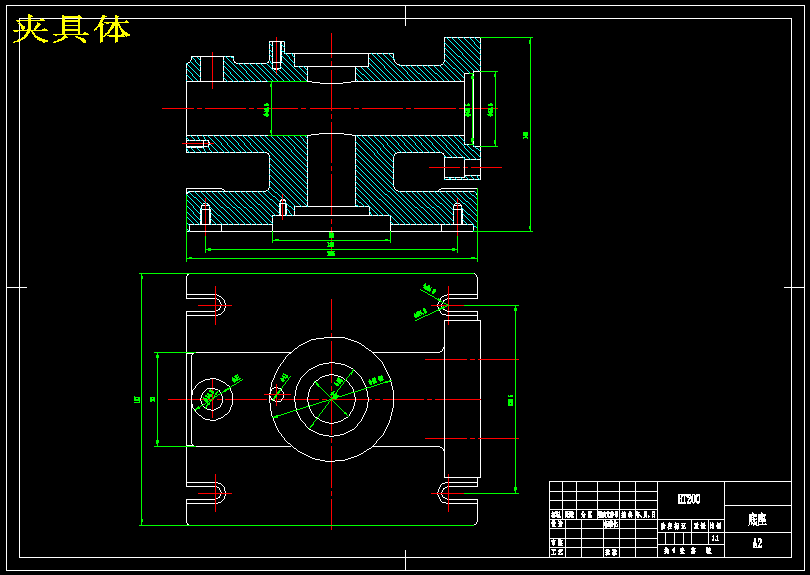

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/夹具体.png)

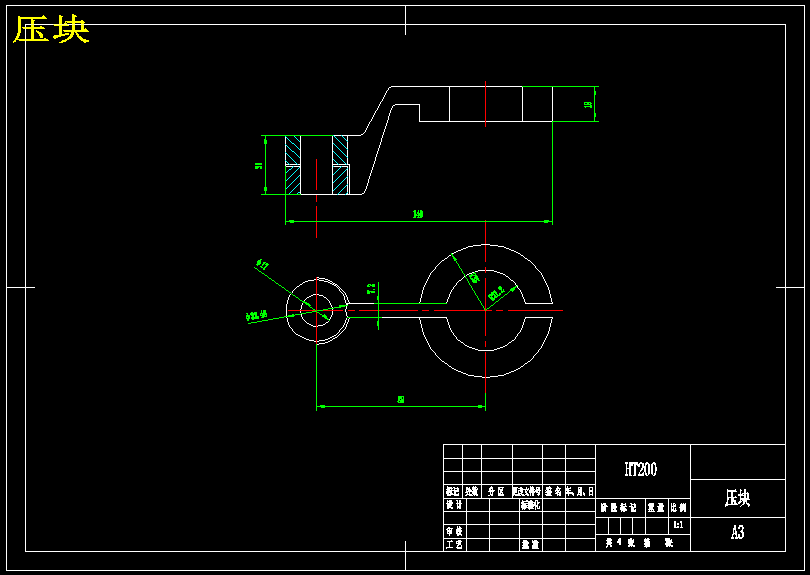

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/压块.png)

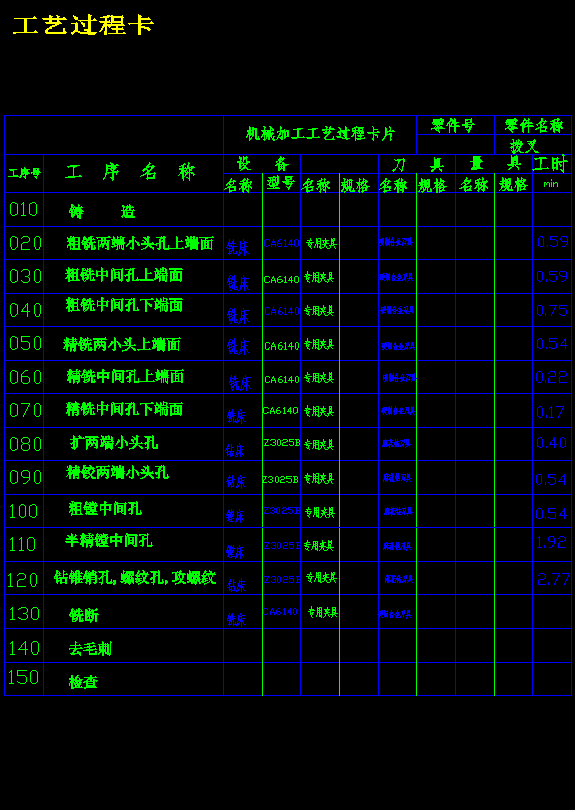

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工艺过程卡.png)

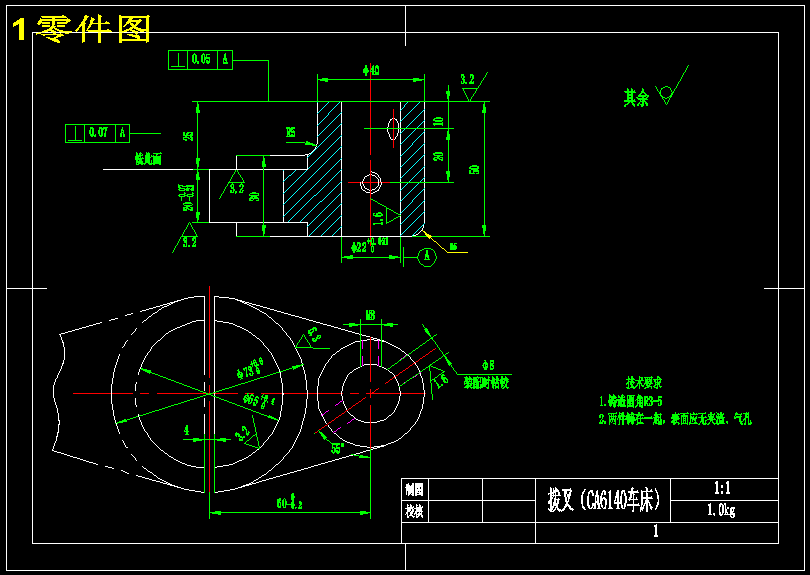

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/1零件图.png)

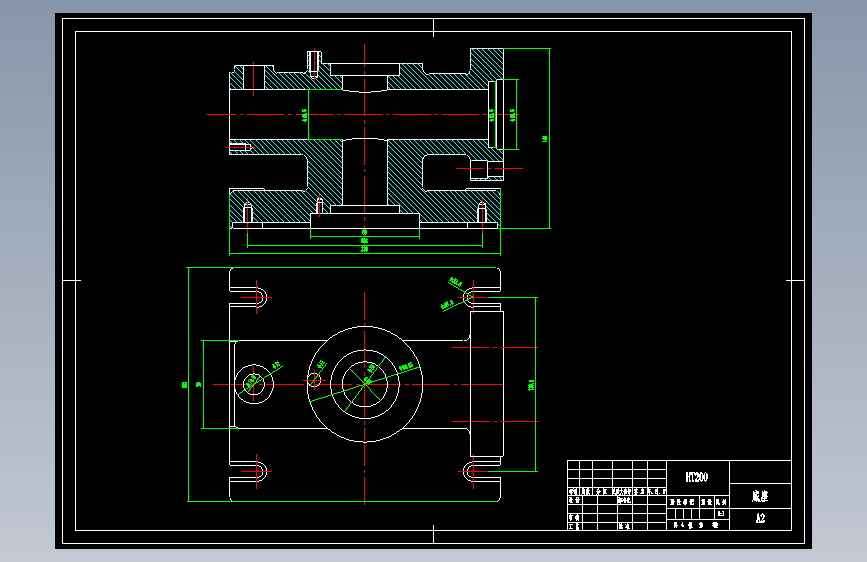

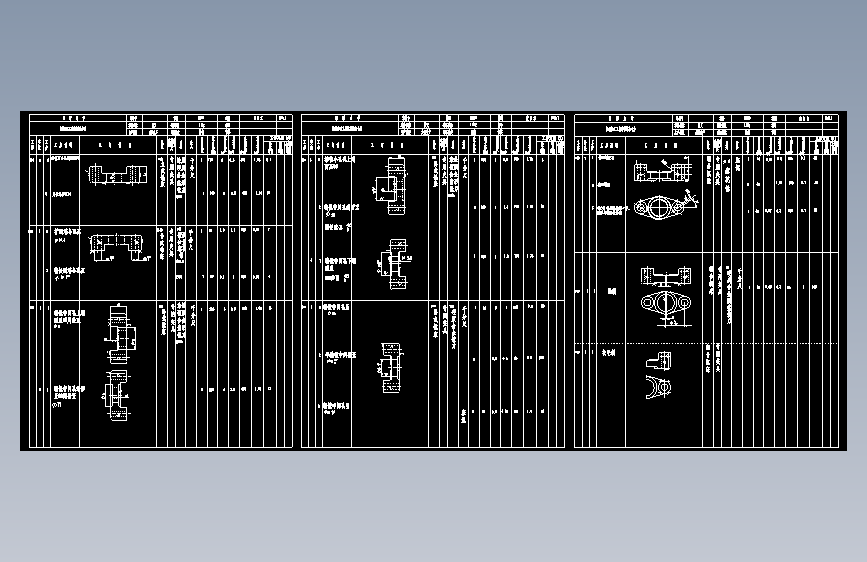

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/70376ad5-4007-4235-b93f-ea9f876f9b36原图(主)0.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/8e3ebfd8-9e08-4056-b26a-3822cdced3da原图(主)0.png)

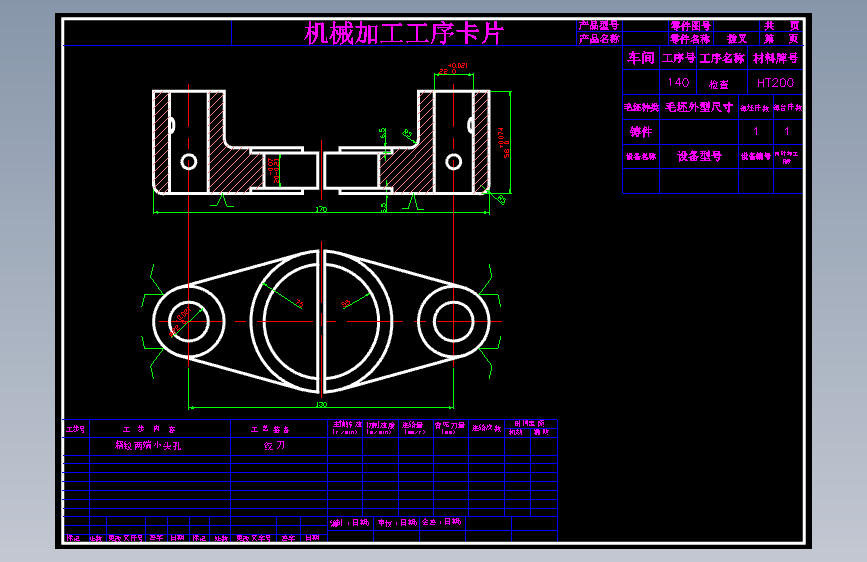

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/b16e2992-d389-4757-a139-46862cdcfa66原图(主)0.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/e31b2000-d782-42ac-a740-ede4d26d71be原图(主)0.png)

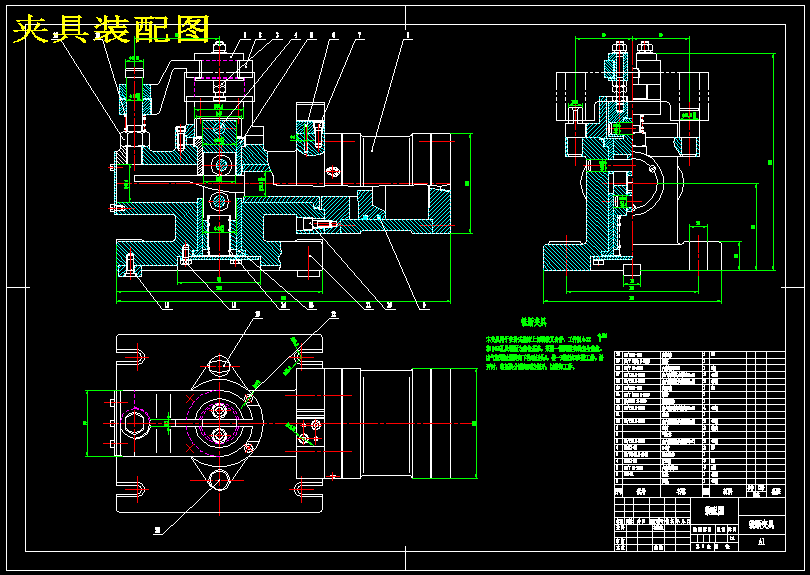

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/夹具装配图.png)

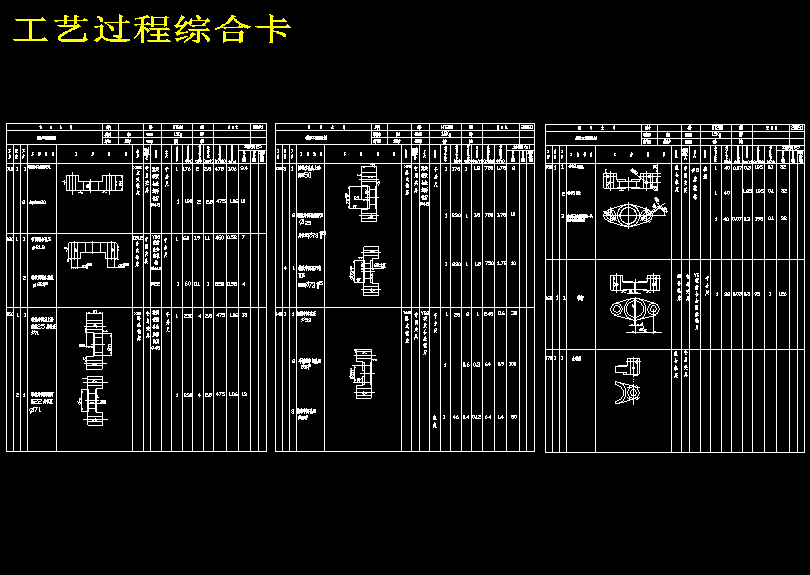

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工艺过程综合卡.png)

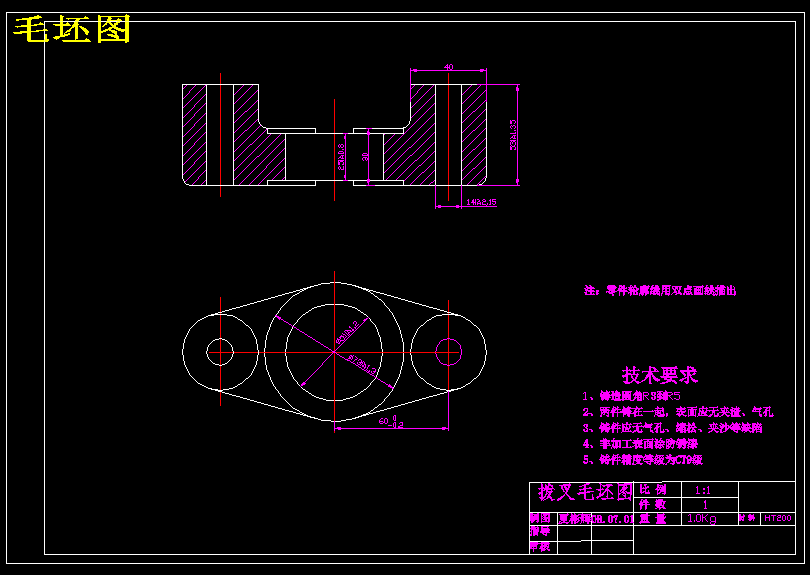

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/毛坯图.png)

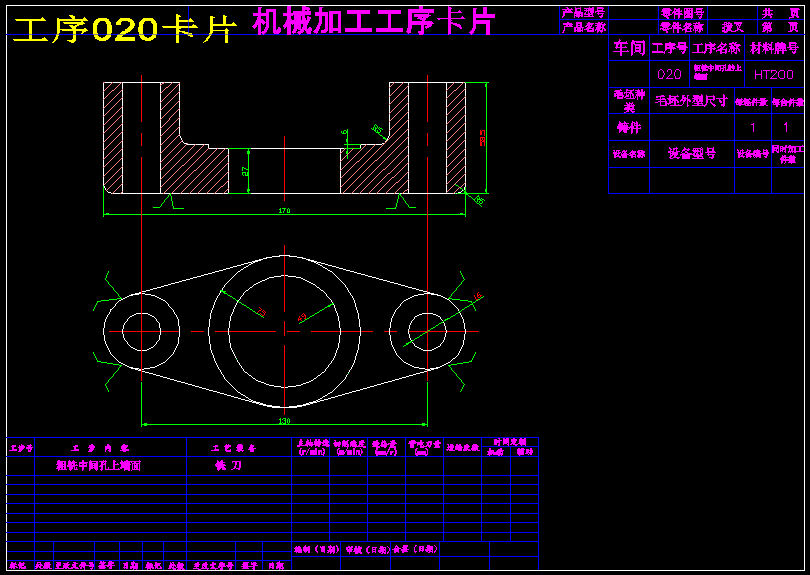

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序020卡片.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序030卡片.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序040卡片.png)

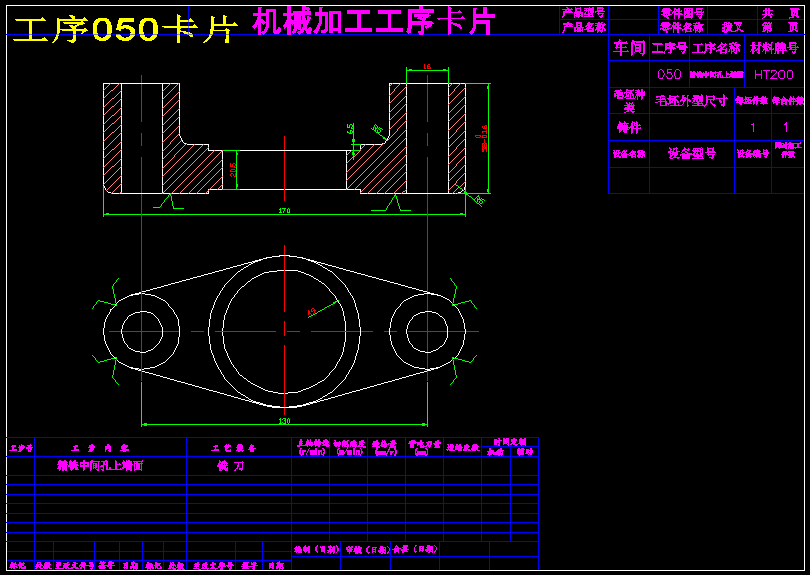

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序050卡片.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序060卡片.png)

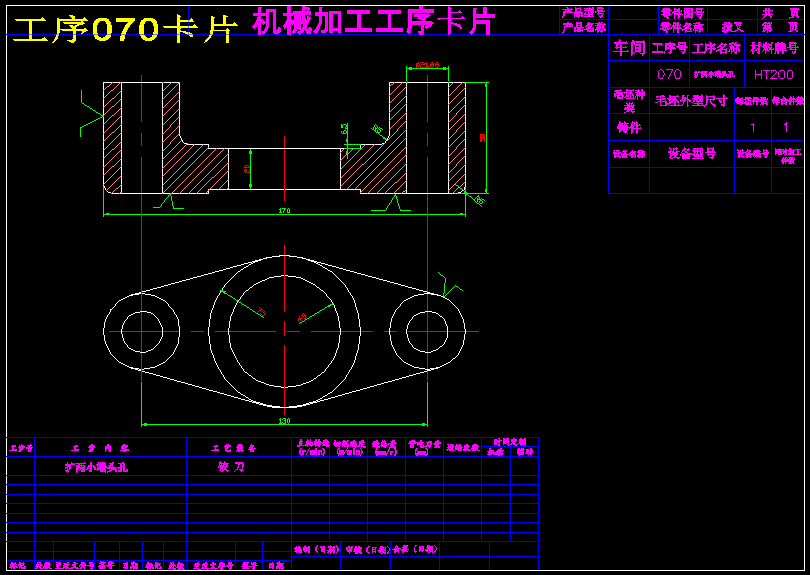

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序070卡片.png)

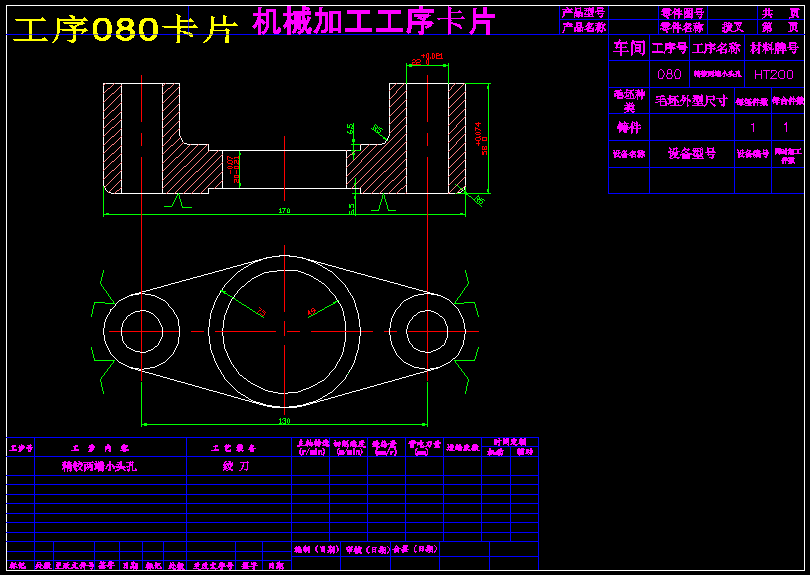

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序080卡片.png)

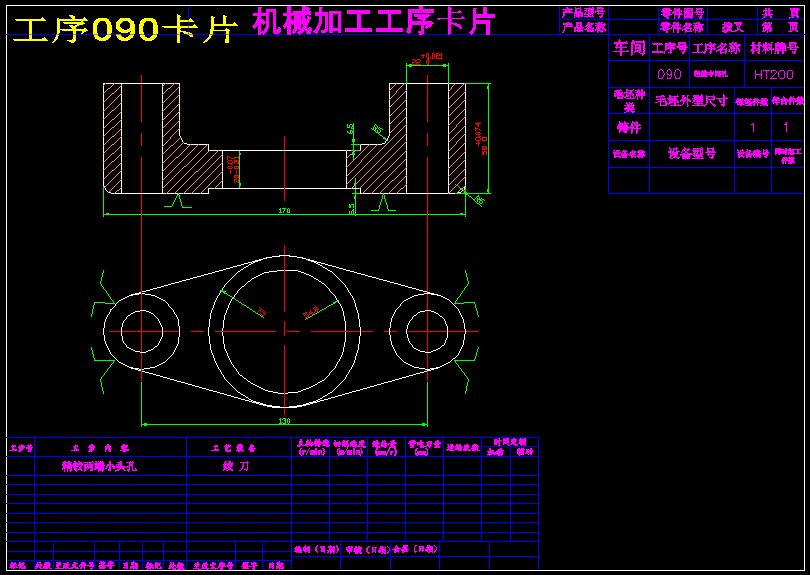

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序090卡片.png)

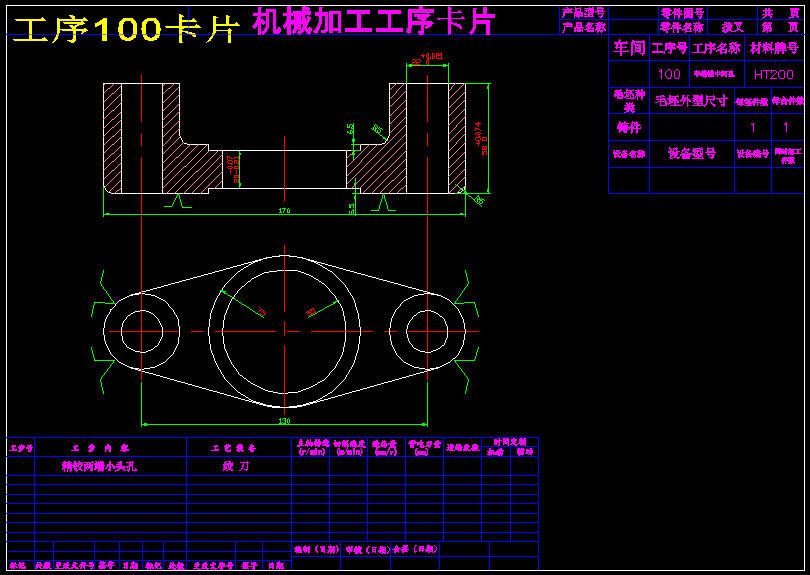

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序100卡片.png)

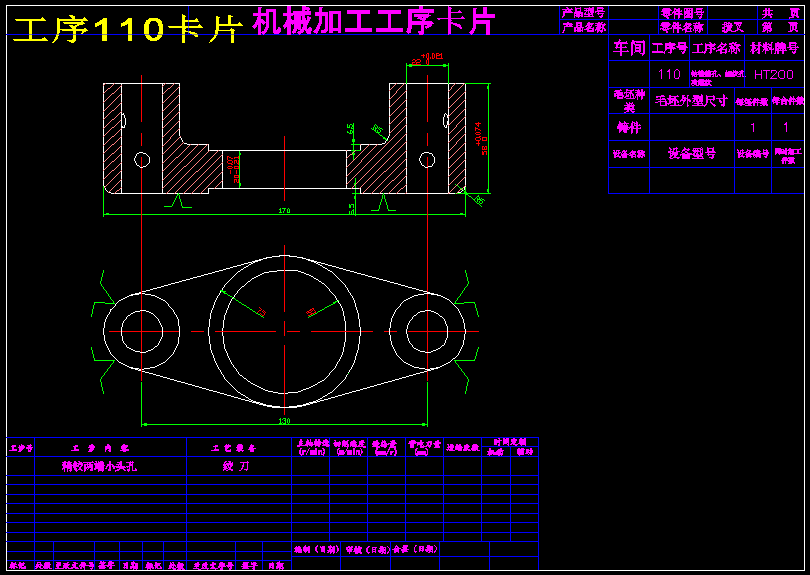

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序110卡片.png)

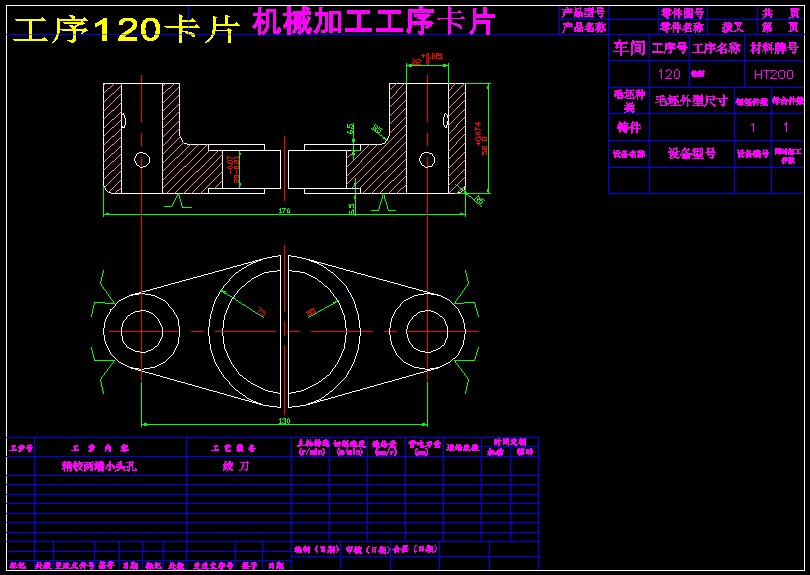

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序120卡片.png)
![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序130卡片.png)

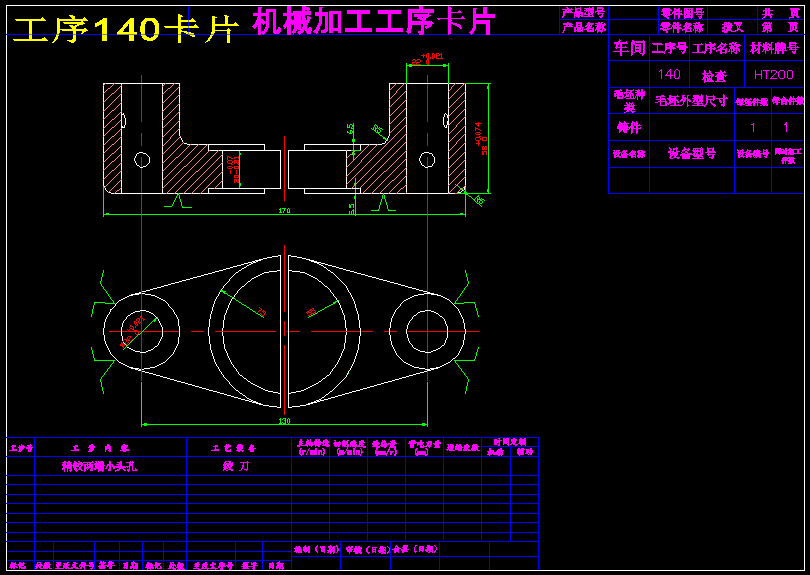

![CA6140车床拨叉[831007] 加工工艺及中间铣断夹具设计-铣4mm槽[版本3]【气动夹紧】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829493/image/工序140卡片.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17018911593154.zip | 1.67M |
| 2 | 摘要.doc | 19.50K |
| 3 | 装备课设任务书.doc | 24.00K |
| 4 | 说明书.doc | 563.50K |
| 5 | 说明书封面.doc | 21.00K |
| 6 | 1零件图.dwg | 309.38K |
| 7 | 1零件图.png | 15.58K |
| 8 | 压块.dwg | 304.72K |
| 9 | 压块.png | 8.77K |
| 10 | 夹具体.dwg | 321.91K |
| 11 | 夹具体.png | 13.49K |
| 12 | 夹具装配图.dwg | 441.28K |
| 13 | 夹具装配图.png | 29.24K |
| 14 | 工艺过程卡.dwg | 305.56K |
| 15 | 工艺过程卡.png | 20.12K |
| 16 | 工艺过程综合卡.dwg | 365.00K |
| 17 | 工艺过程综合卡.png | 15.44K |
| 18 | 毛坯图.dwg | 302.72K |
| 19 | 毛坯图.png | 13.94K |
| 20 | 工序010卡片.dwg | 303.56K |
| 21 | 工序010卡片.png | 17.53K |
| 22 | 工序020卡片.dwg | 305.31K |
| 23 | 工序020卡片.png | 18.03K |
| 24 | 工序030卡片.dwg | 306.81K |
| 25 | 工序030卡片.png | 18.31K |
| 26 | 工序040卡片.dwg | 305.06K |
| 27 | 工序040卡片.png | 18.23K |
| 28 | 工序050卡片.dwg | 315.25K |
| 29 | 工序050卡片.png | 18.19K |
| 30 | 工序060卡片.dwg | 305.81K |
| 31 | 工序060卡片.png | 18.55K |
| 32 | 工序070卡片.dwg | 305.31K |
| 33 | 工序070卡片.png | 17.97K |
| 34 | 工序080卡片.dwg | 318.75K |
| 35 | 工序080卡片.png | 18.58K |
| 36 | 工序090卡片.dwg | 318.75K |
| 37 | 工序090卡片.png | 18.56K |
| 38 | 工序100卡片.dwg | 319.00K |
| 39 | 工序100卡片.png | 18.49K |
| 40 | 工序110卡片.dwg | 319.00K |
| 41 | 工序110卡片.png | 18.75K |
| 42 | 工序120卡片.dwg | 320.50K |
| 43 | 工序120卡片.png | 18.39K |
| 44 | 工序130卡片.dwg | 321.50K |
| 45 | 工序130卡片.png | 18.71K |
| 46 | 工序140卡片.dwg | 321.50K |
| 47 | 工序140卡片.png | 18.72K |
此图纸下载需要100金币
立即下载
发布者
高大的钻石
创作: 22647
粉丝: 654
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1.71M
所需金币：100
上传时间：2023-12-07 03:32:39
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
