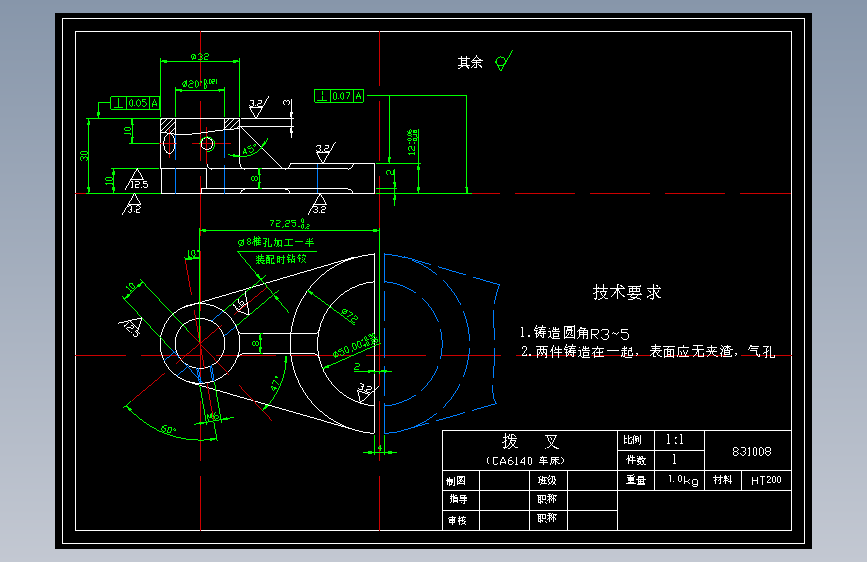

CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）（ID:829507）

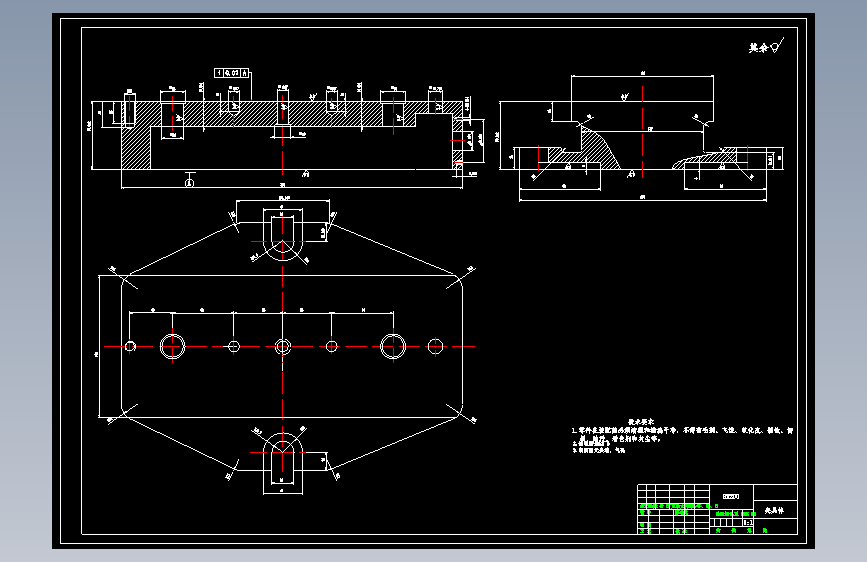

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/2226cdb7-dbfd-405a-a22c-1119d692bb1e原图(主)0.png)

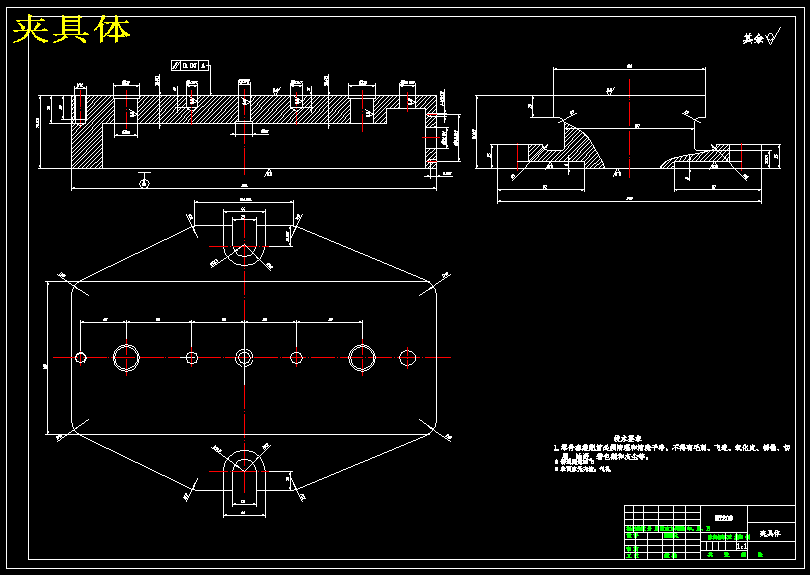

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/夹具体.png)

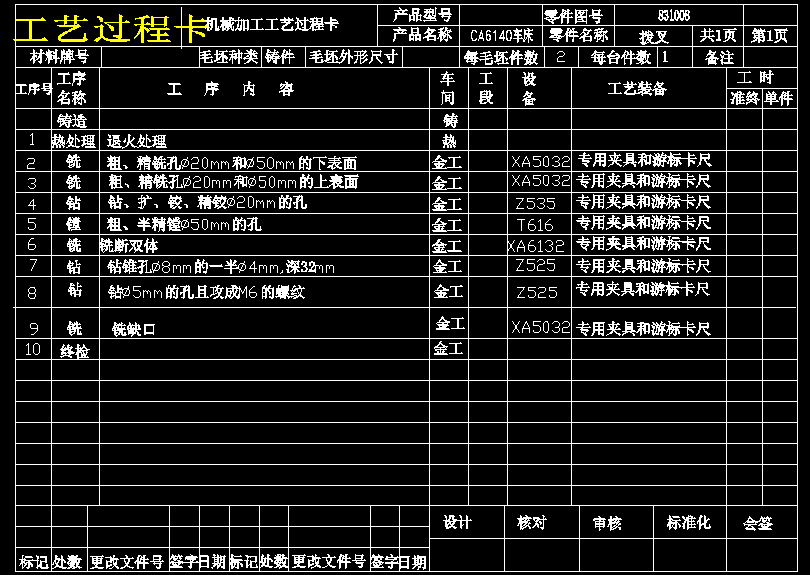

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工艺过程卡.png)

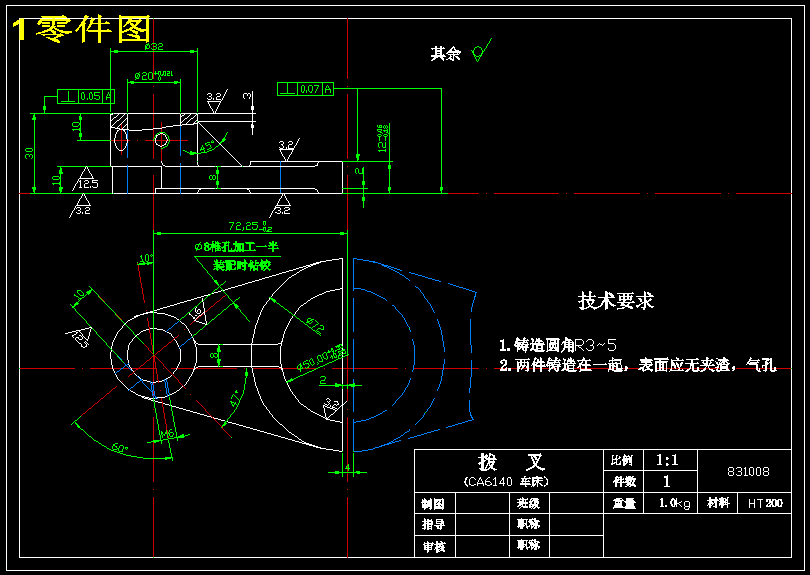

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/1零件图.png)

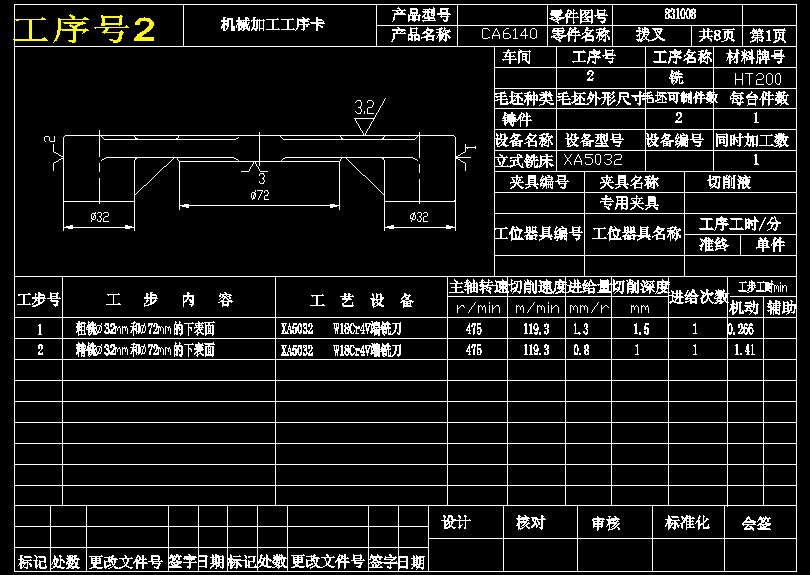

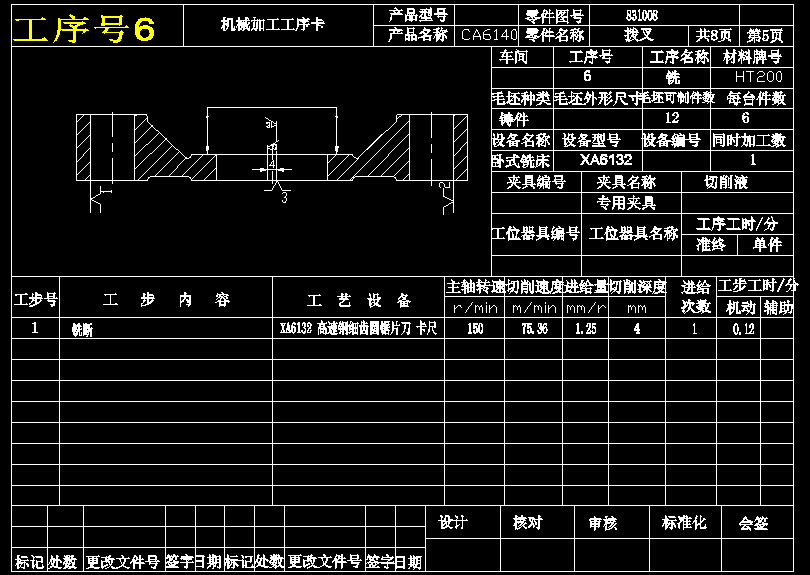

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号2.png)

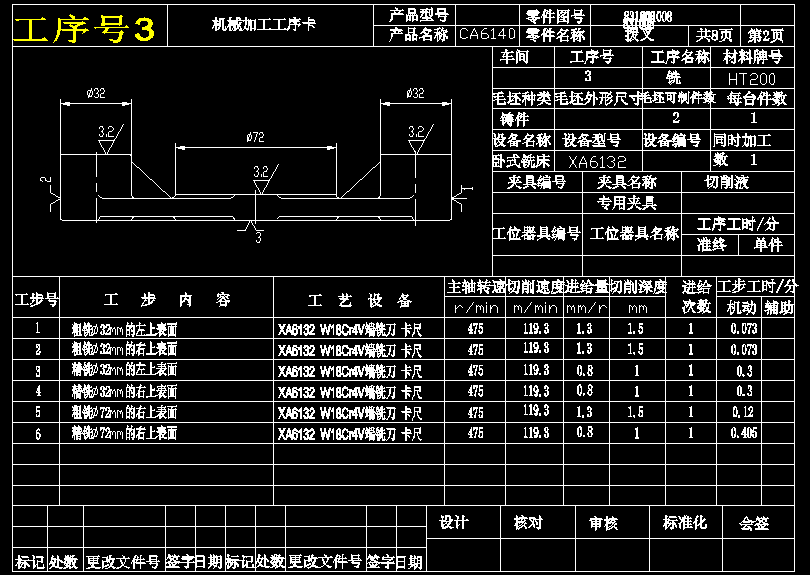

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号3.png)

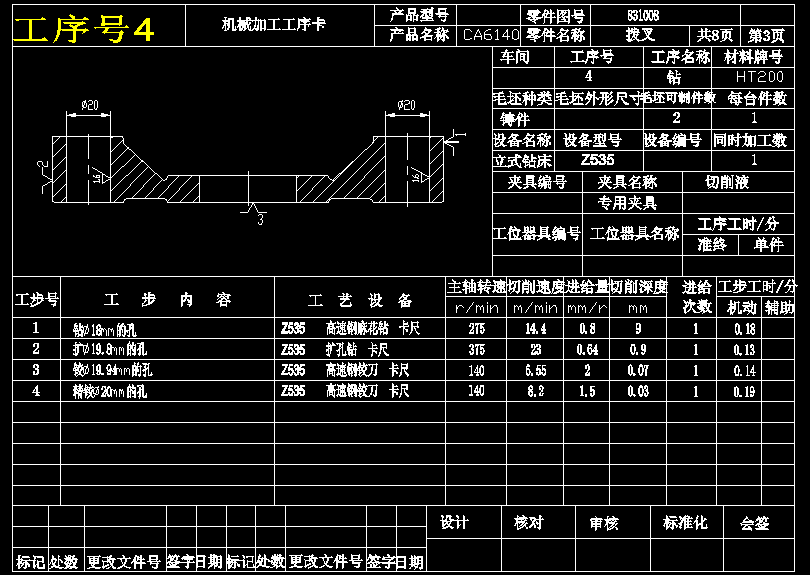

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号4.png)

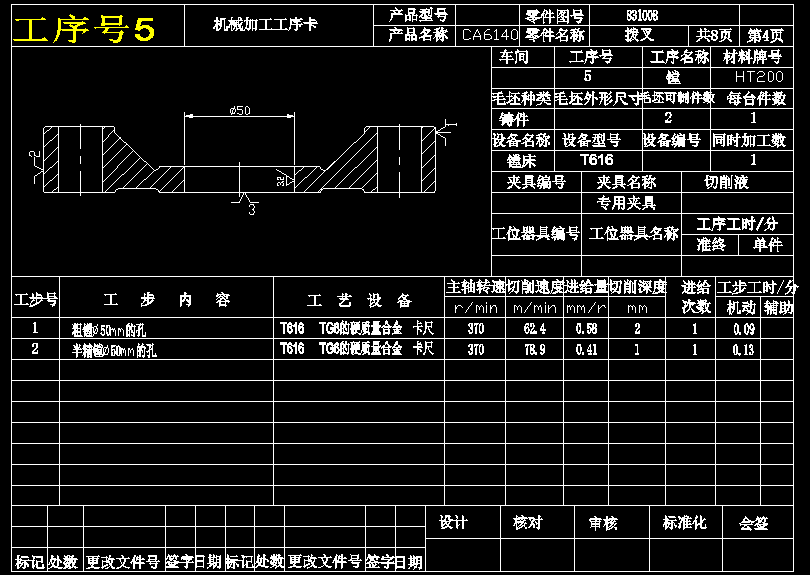

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号5.png)
![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号6.png)

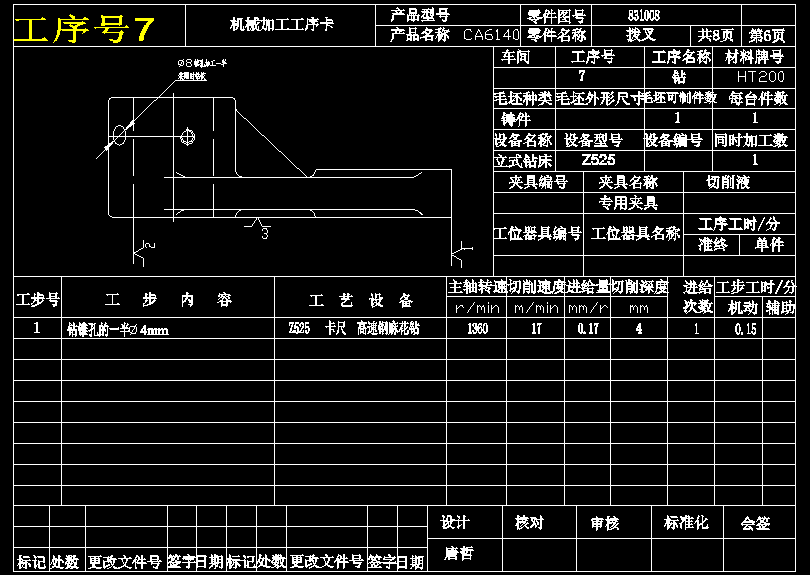

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号7.png)

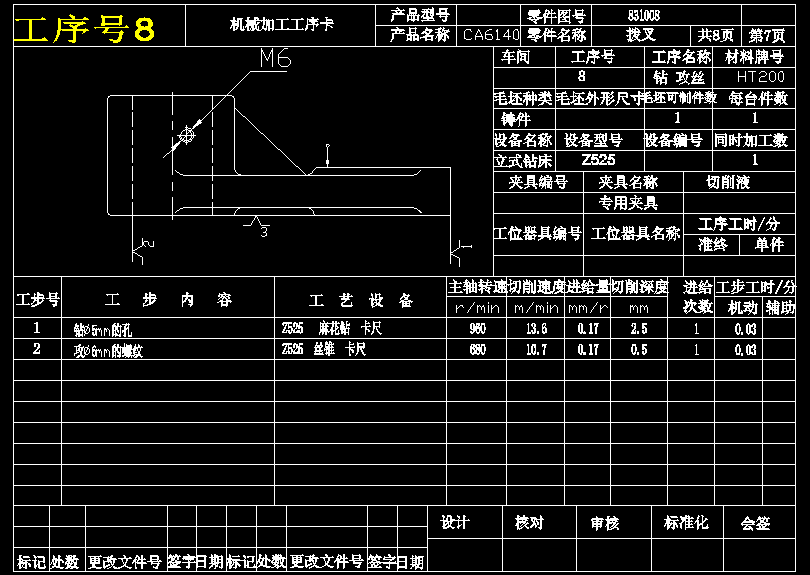

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号8.png)

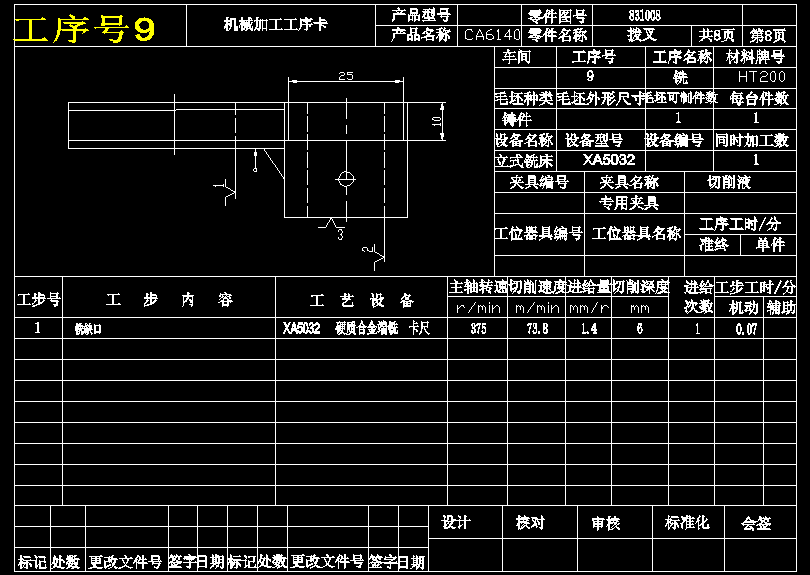

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/工序号9.png)
![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/42681b44-4430-4a8c-b9b6-8b5bb69424bf原图(主)0.png)

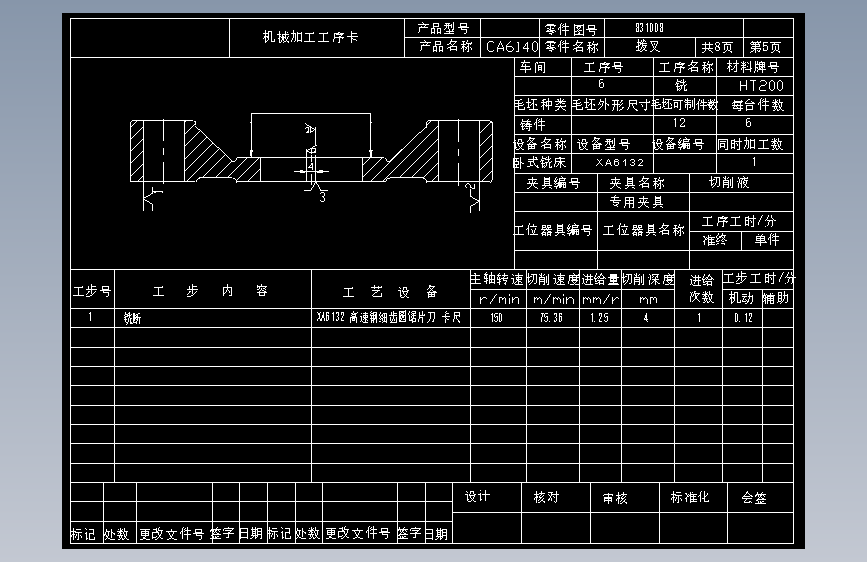

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/567e4872-ddc1-445b-916b-6e389f43002f原图(主)0.png)

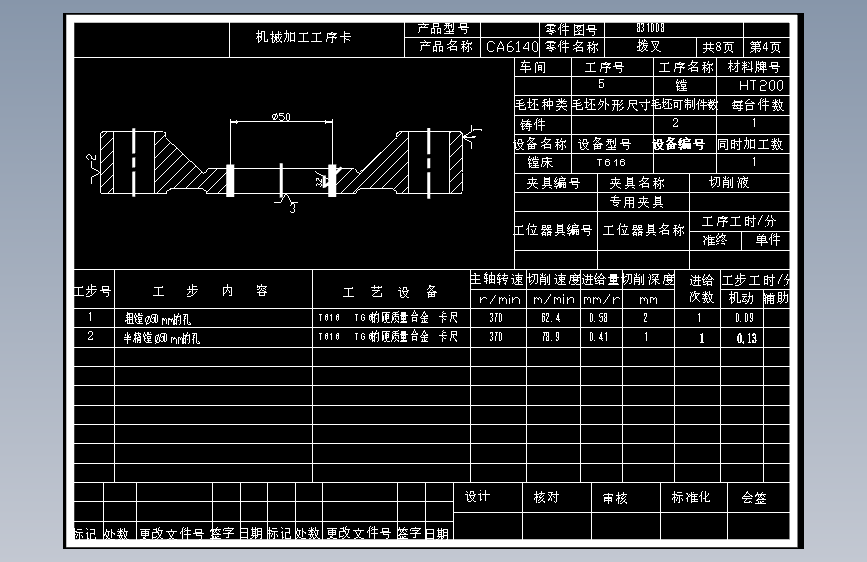

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/6818c3d1-928b-44fc-881f-73a7218cb170原图(主)0.png)
![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/f076fee2-2d38-4f85-85fd-e4608061e488原图(主)0.png)

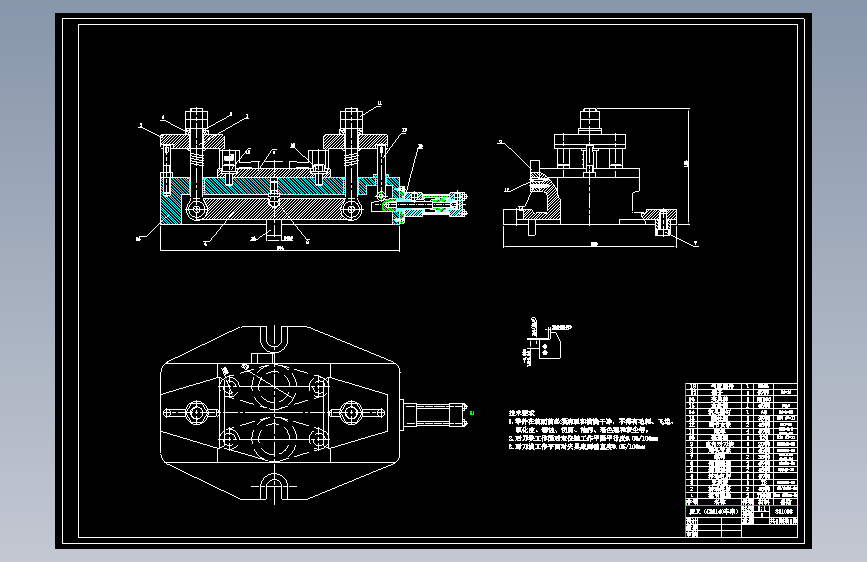

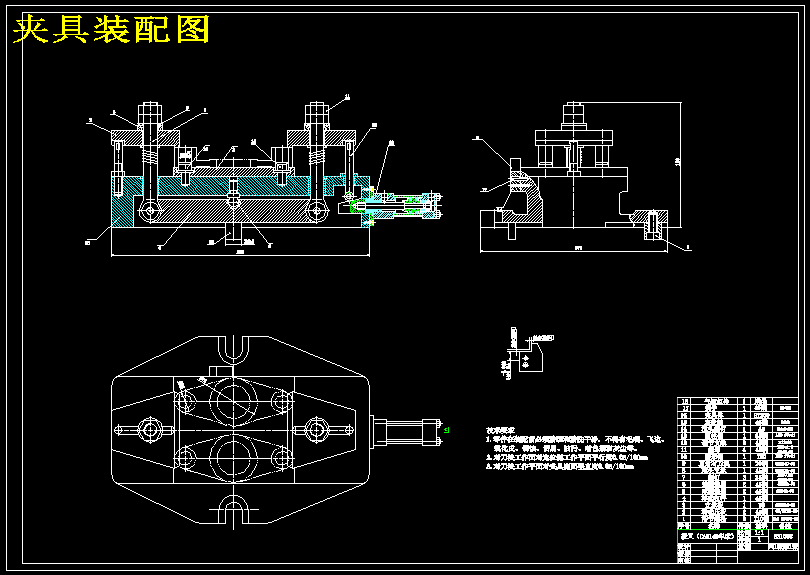

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/夹具装配图.png)

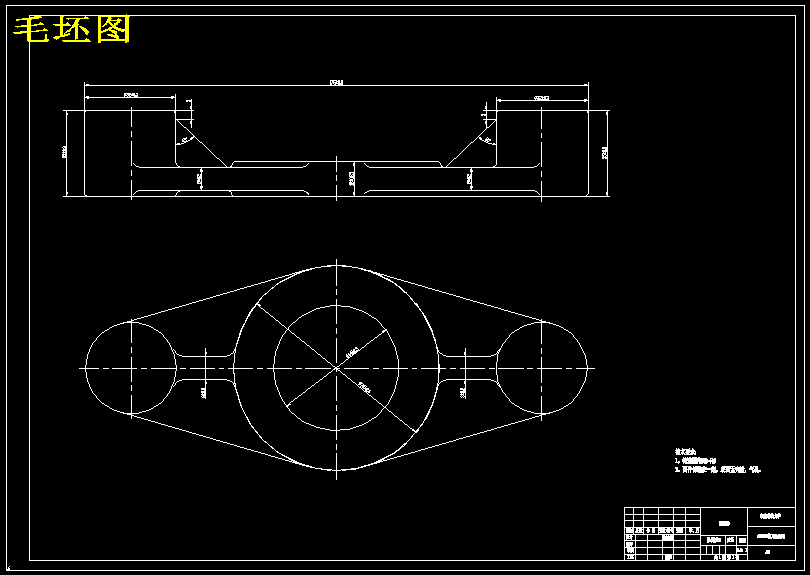

![CA6140车床拨叉[831008] 加工工艺及中间铣断夹具设计[铣断2双]【气动夹具】（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829521/image/毛坯图.png)
