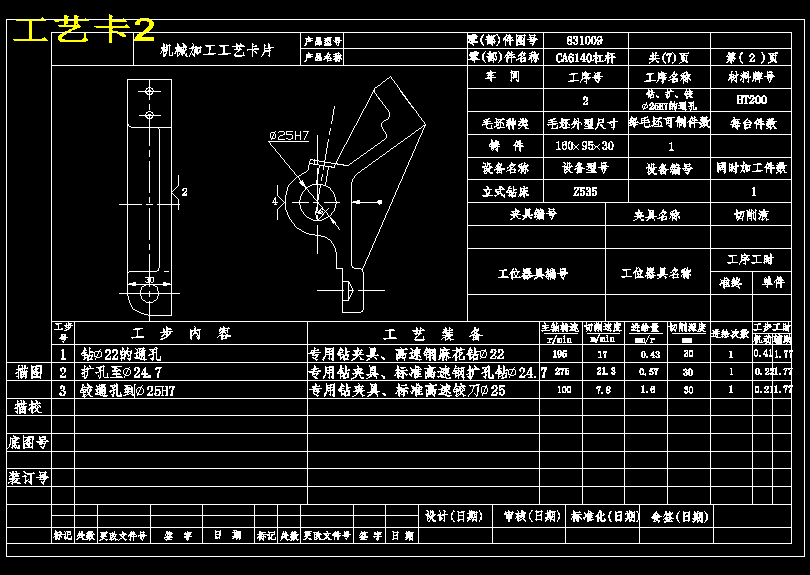

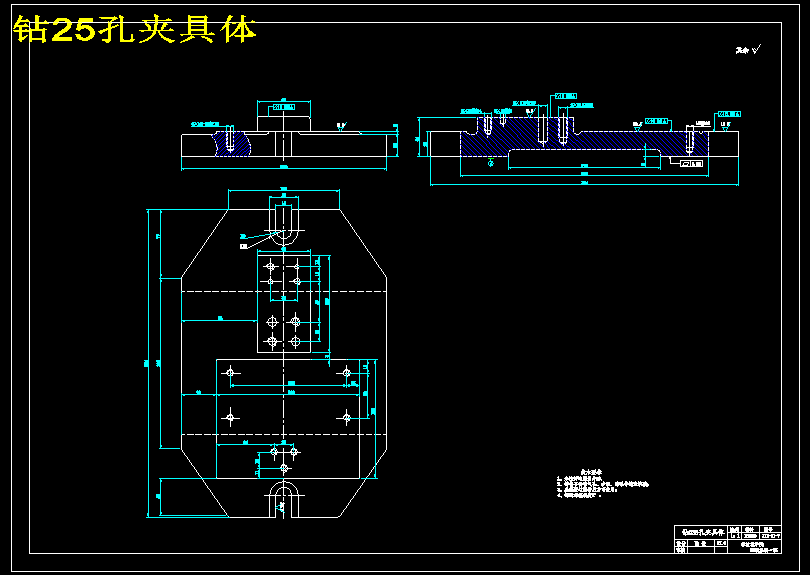

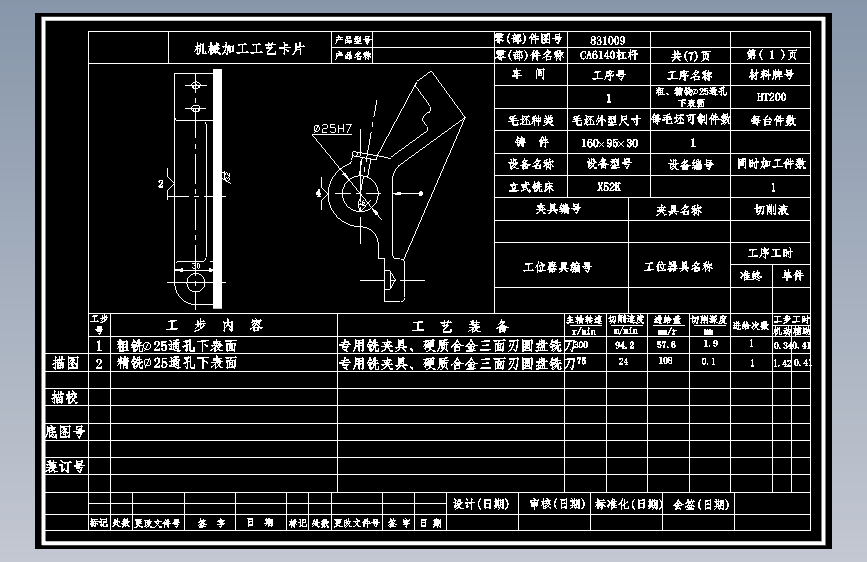

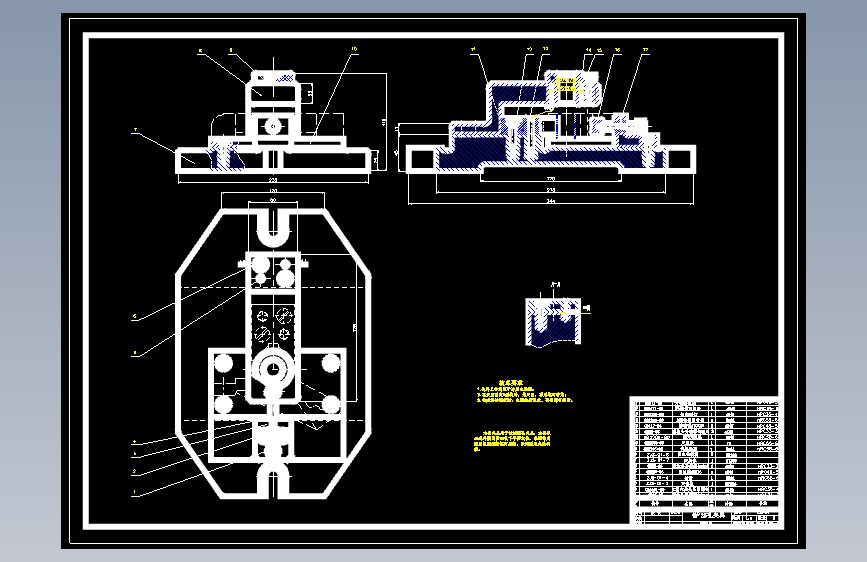

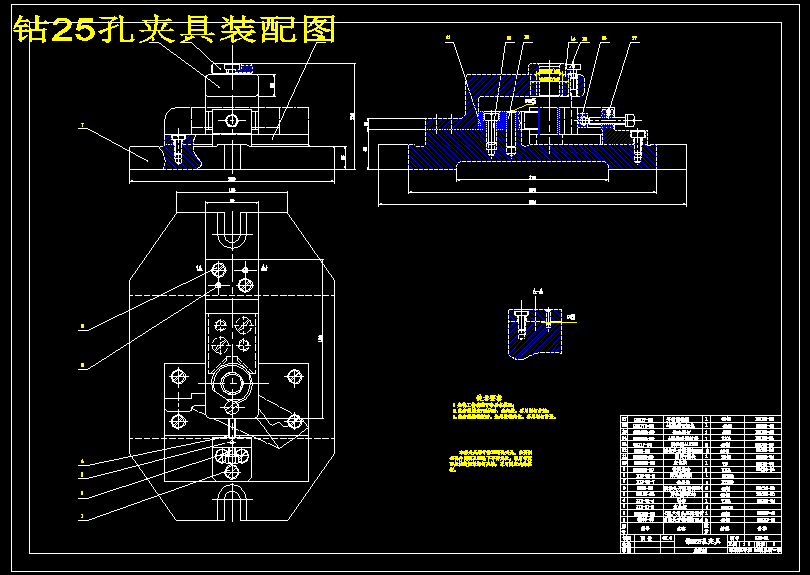

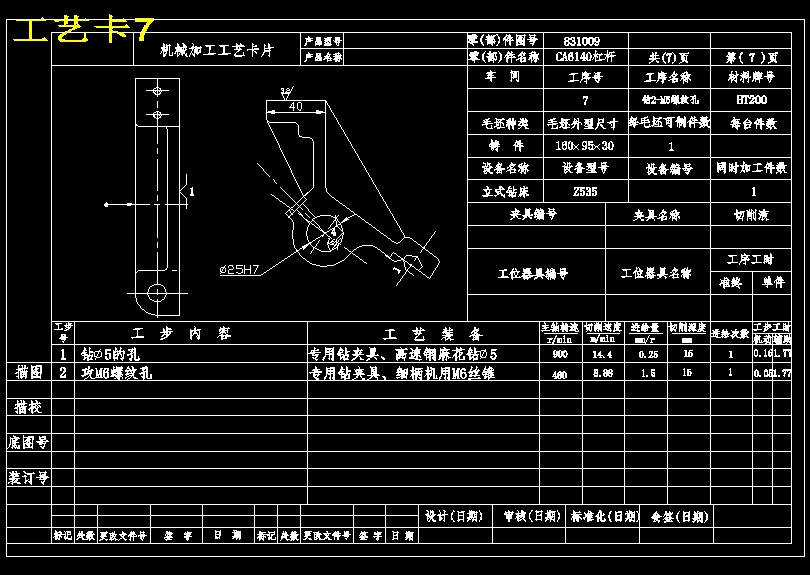

CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）（ID:829567）
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/机械加工工艺过程卡片.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/47f423b7-5fd2-4d6d-b3c8-b167f2e20828原图(主)0.png)

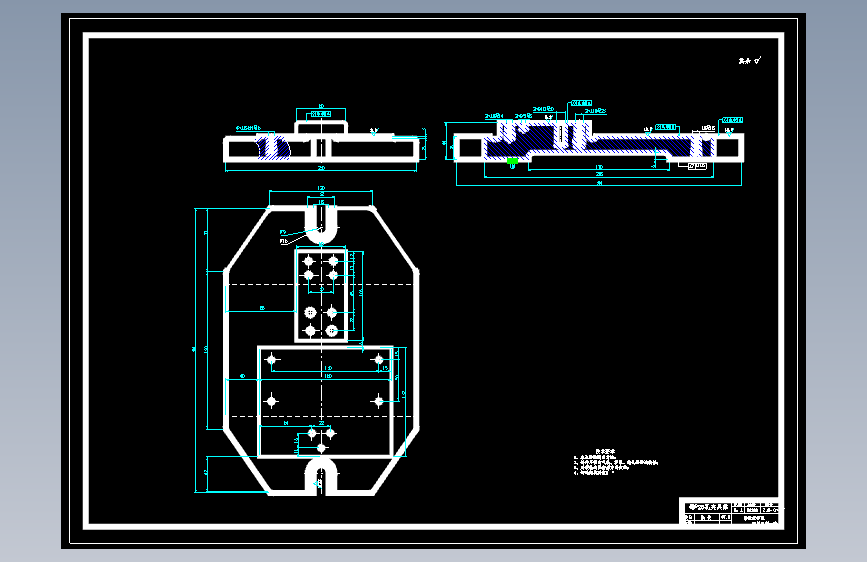

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/钻25孔夹具体.png)

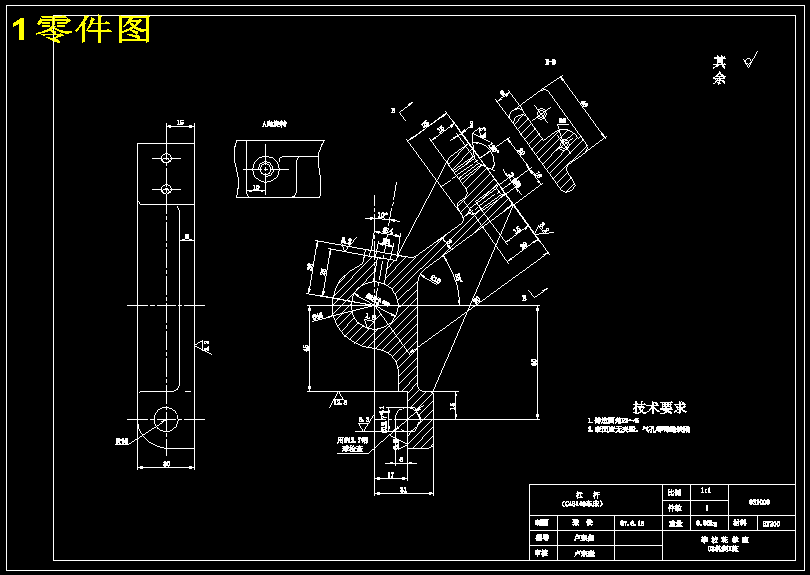

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/1零件图.png)

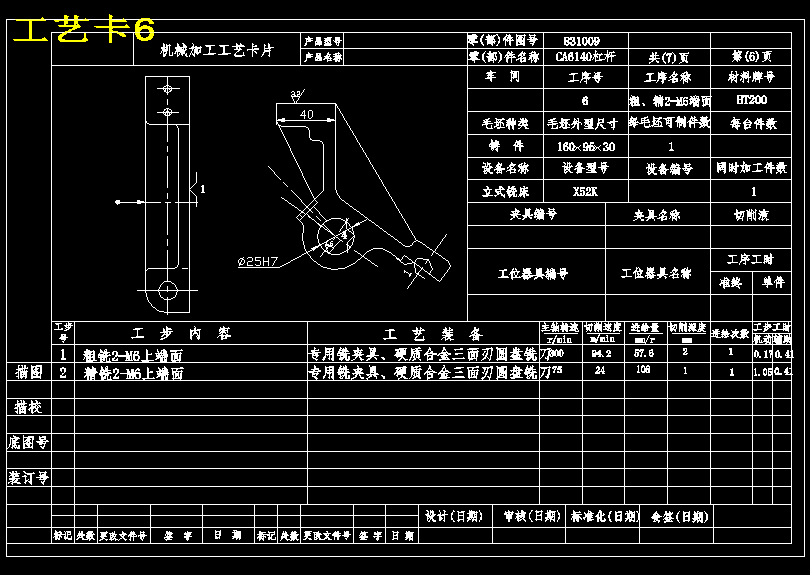

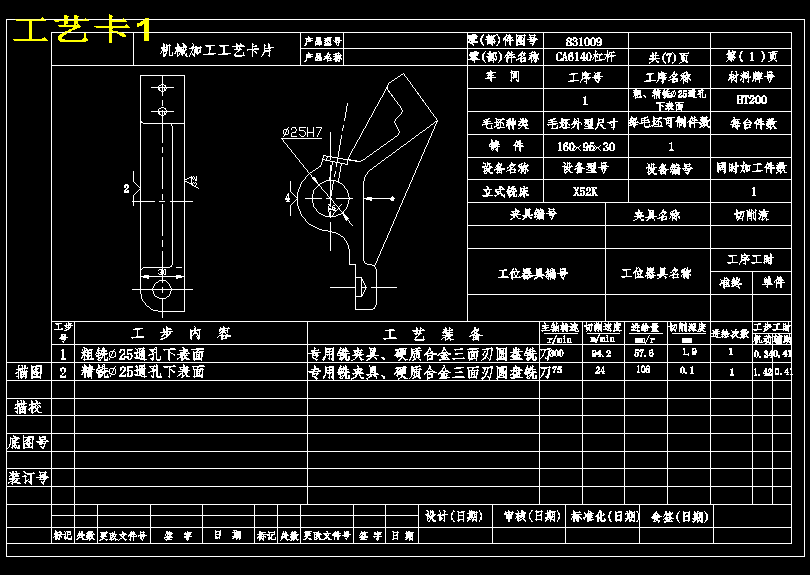

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡1.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡2.png)

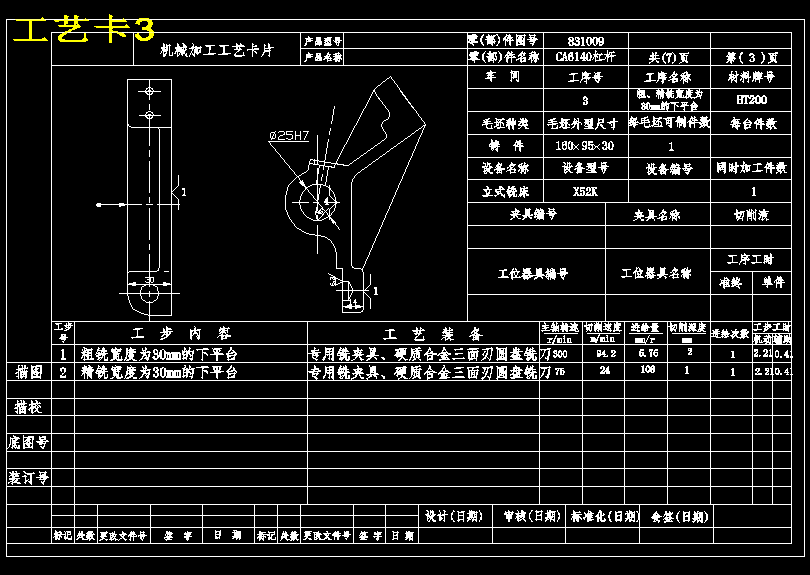

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡3.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡4.png)

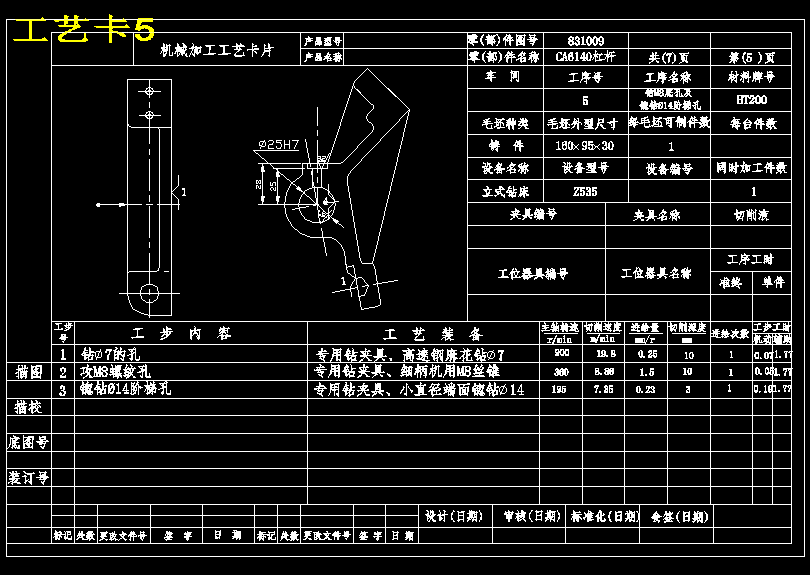

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡5.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡6.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/工艺卡7.png)

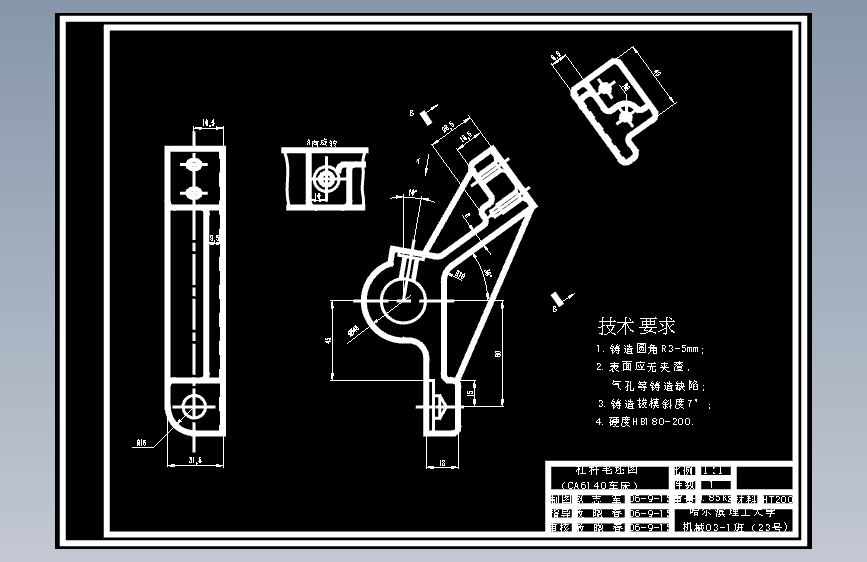

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/64cac8b6-66ea-4bcd-b41f-cb6a71dd7167原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/7cf121b2-e7c1-4d4a-b96a-ecafdbfebfaa原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/8cadb777-d87e-40f1-b683-f4982cecac3e原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/fdee1d6b-4c77-4629-a09e-c997f36ffb3a原图(主)0.png)

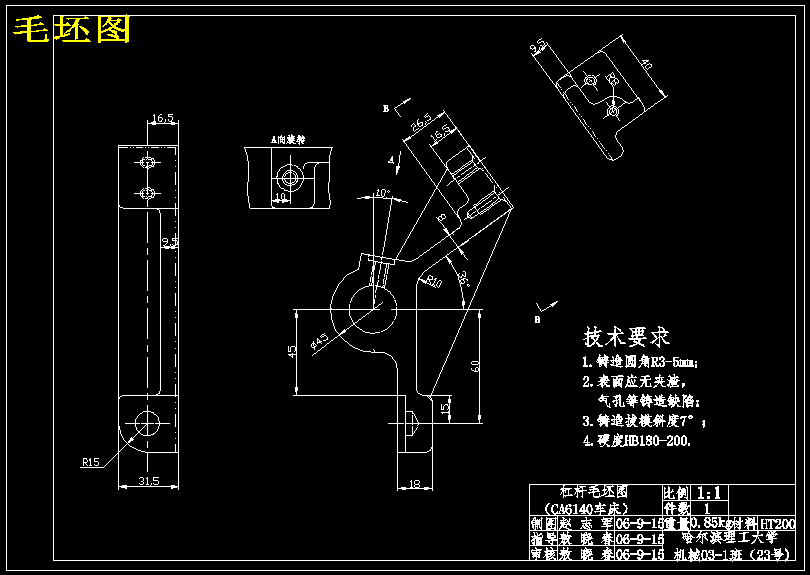

![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/毛坯图.png)
![CA6140车床杠杆[831009] 加工工艺和钻φ25孔夹具设计（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829581/image/钻25孔夹具装配图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17018913355687.zip | 1.46M |
| 2 | 文献综述.doc | 132.00K |
| 3 | 设计说明书.doc | 1.60M |
| 4 | 1零件图.dwg | 326.63K |
| 5 | 1零件图.png | 16.85K |
| 6 | 毛坯图.dwg | 326.09K |
| 7 | 毛坯图.png | 17.44K |
| 8 | 钻25孔夹具体.dwg | 330.38K |
| 9 | 钻25孔夹具体.png | 11.80K |
| 10 | 钻25孔夹具装配图.dwg | 346.41K |
| 11 | 钻25孔夹具装配图.png | 20.54K |
| 12 | 工艺卡1.dwg | 303.66K |
| 13 | 工艺卡1.png | 20.80K |
| 14 | 工艺卡2.dwg | 302.16K |
| 15 | 工艺卡2.png | 21.67K |
| 16 | 工艺卡3.dwg | 301.66K |
| 17 | 工艺卡3.png | 21.12K |
| 18 | 工艺卡4.dwg | 301.91K |
| 19 | 工艺卡4.png | 20.27K |
| 20 | 工艺卡5.dwg | 303.41K |
| 21 | 工艺卡5.png | 21.68K |
| 22 | 工艺卡6.dwg | 301.16K |
| 23 | 工艺卡6.png | 20.86K |
| 24 | 工艺卡7.dwg | 302.41K |
| 25 | 工艺卡7.png | 20.35K |
| 26 | 机械加工工艺过程卡片.dwg | 295.94K |
| 27 | 机械加工工艺过程卡片.png | 19.42K |
