一个小型的摩擦磨损试验机设计【包含CAD图纸+说明书】_AutoCAD 2004_模型图纸下载

首页

图库

工程师

一个小型的摩擦磨损试验机设计【包含CAD图纸+说明书】（ID:830581）

机械设备 / 非标机械 / 一个小型的摩擦磨损试验机设计【包含CAD图纸+说明书】

©非原创

143

平面图

3D视图

文件列表

#	文件名称	文件大小

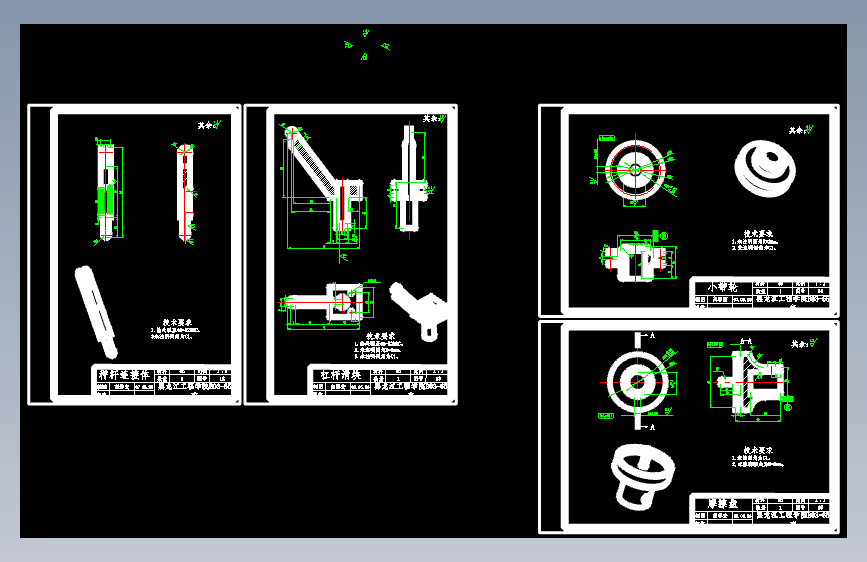

1	17019207937806.zip	5.91M

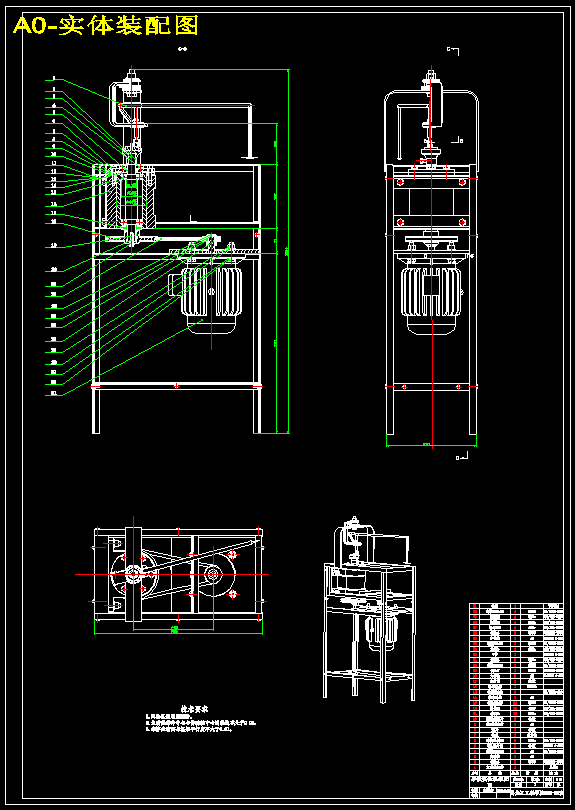

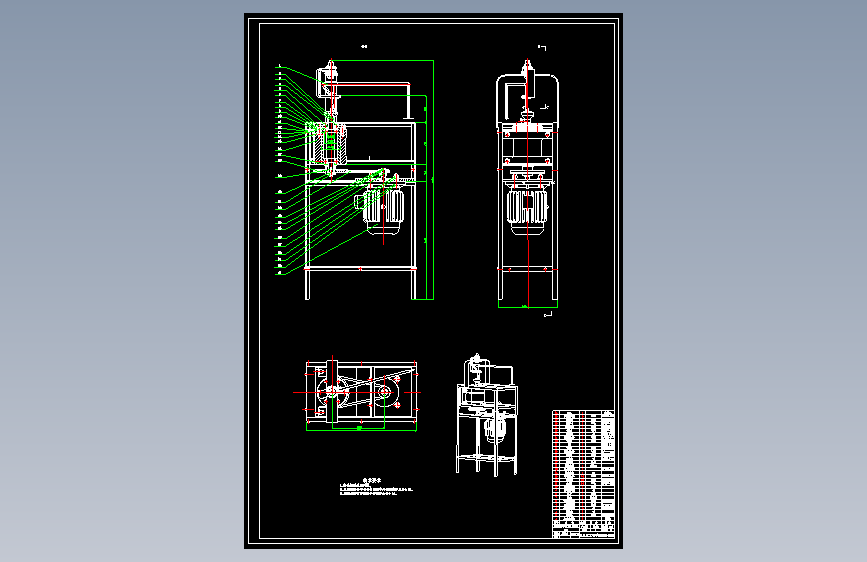

2	A0-实体装配图.dwg	586.18K
3	A0-实体装配图.png	21.26K

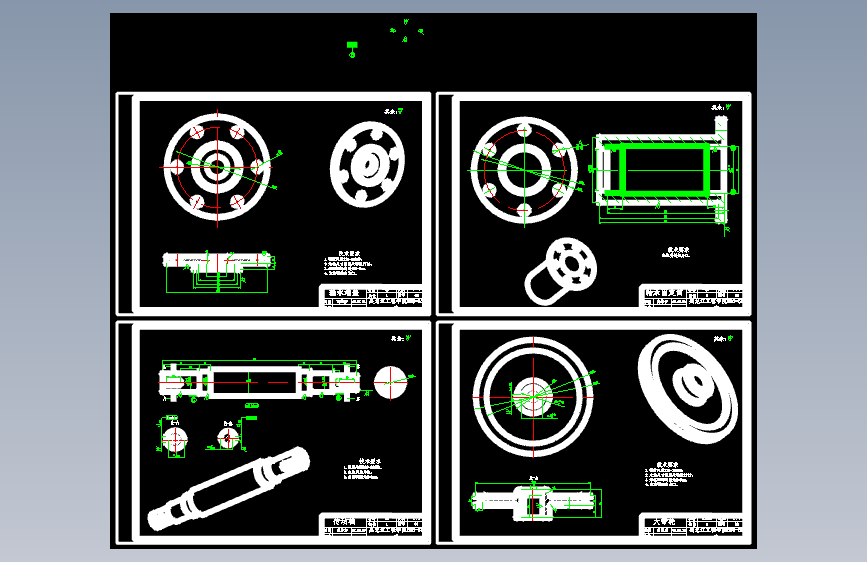

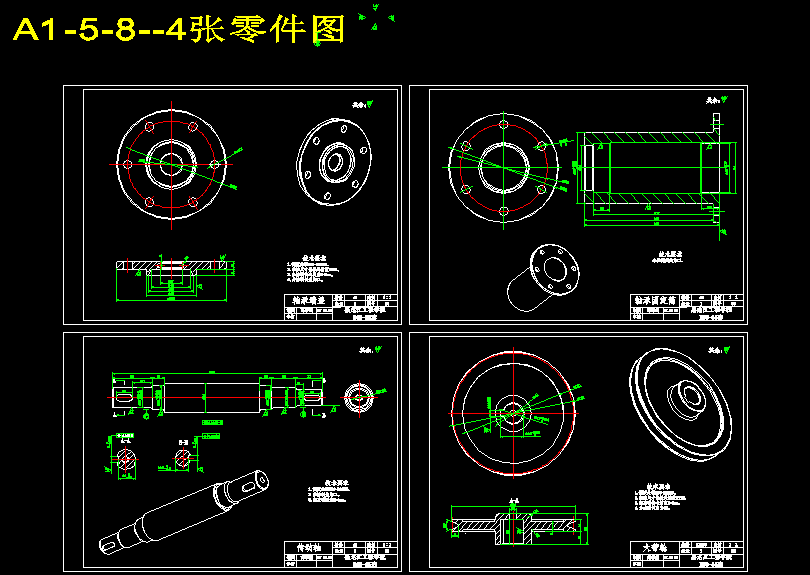

4	A1-5-8--4张零件图.dwg	353.83K
5	A1-5-8--4张零件图.png	23.61K

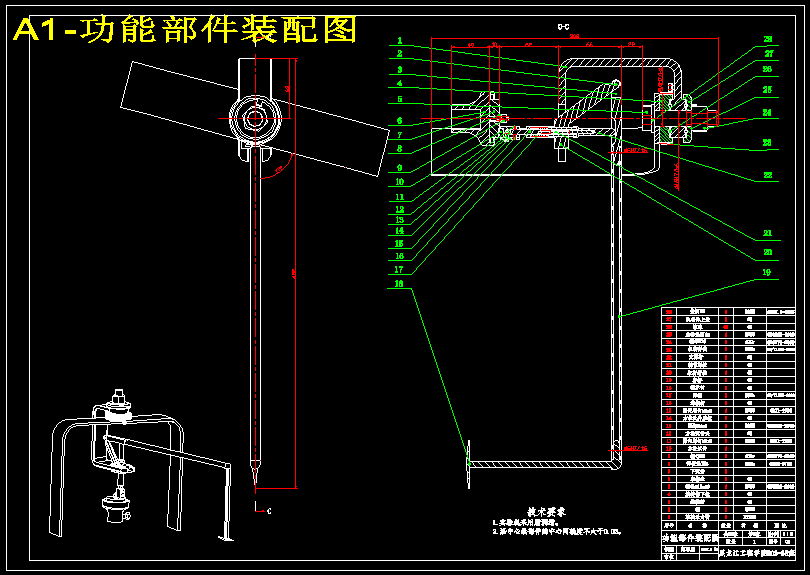

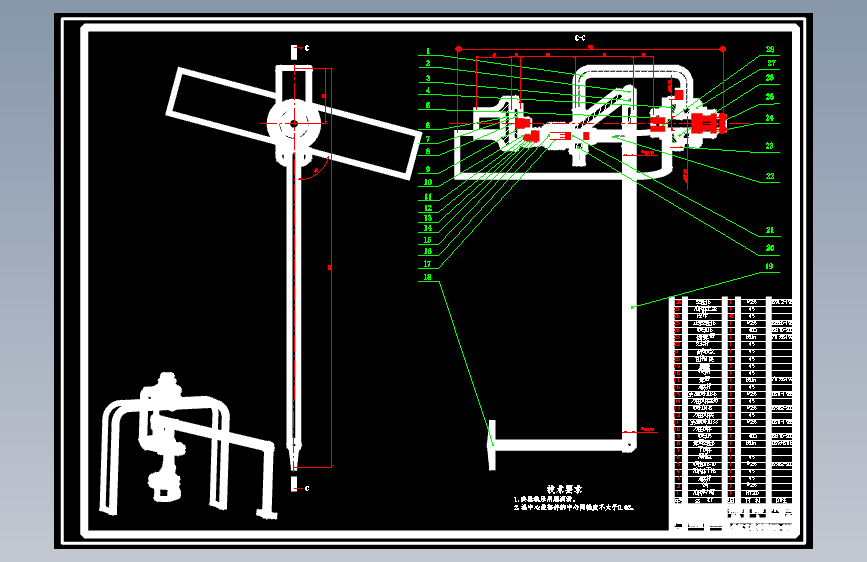

6	A1-功能部件装配图.dwg	409.32K
7	A1-功能部件装配图.png	21.79K

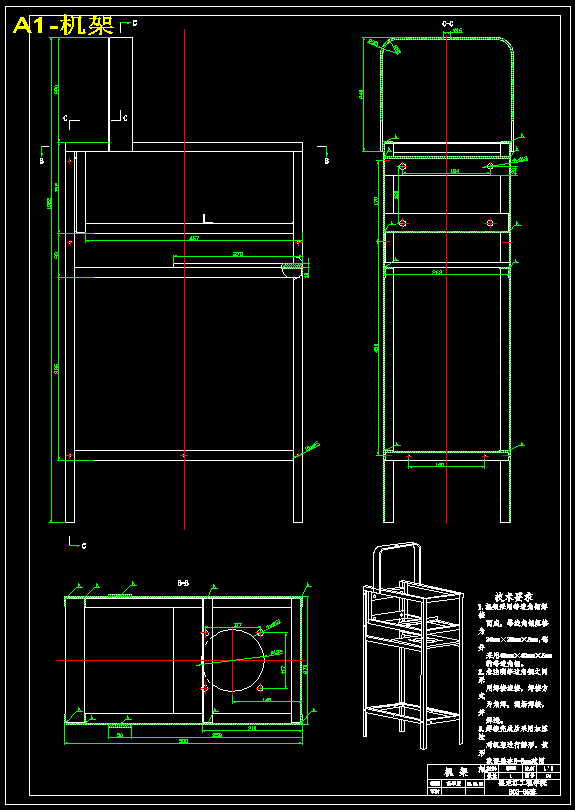

8	A1-机架.dwg	338.26K
9	A1-机架.png	17.03K

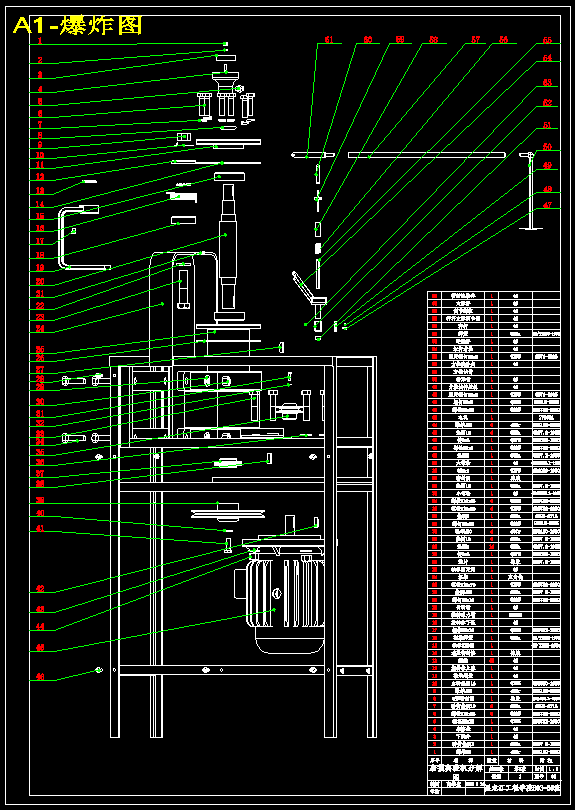

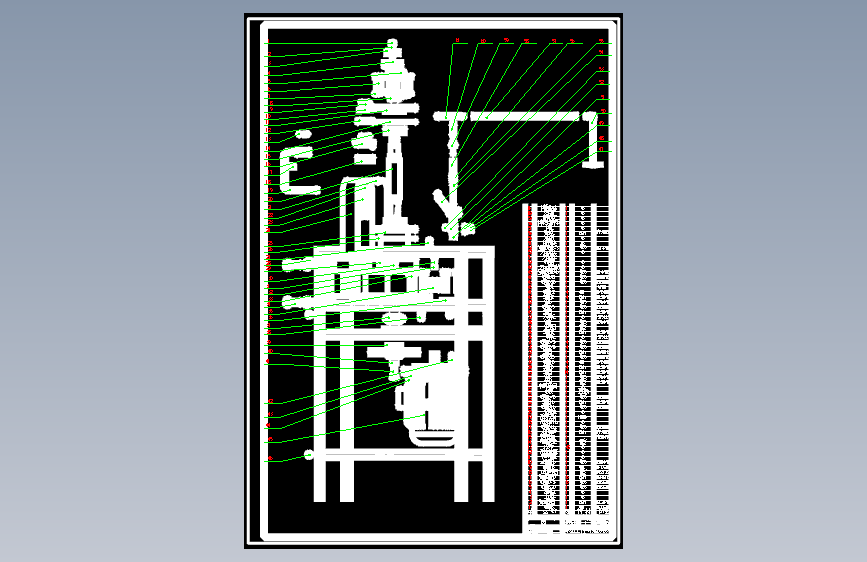

10	A1-爆炸图.DWG	561.52K
11	A1-爆炸图.png	26.09K

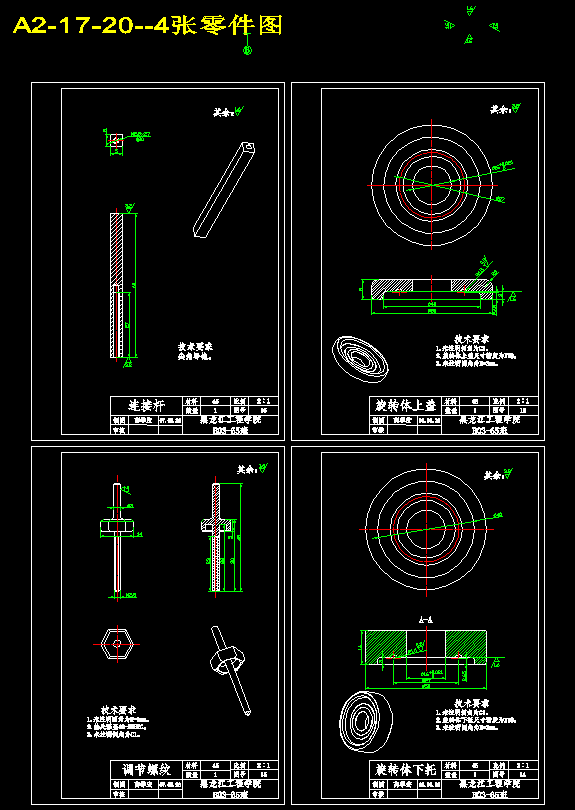

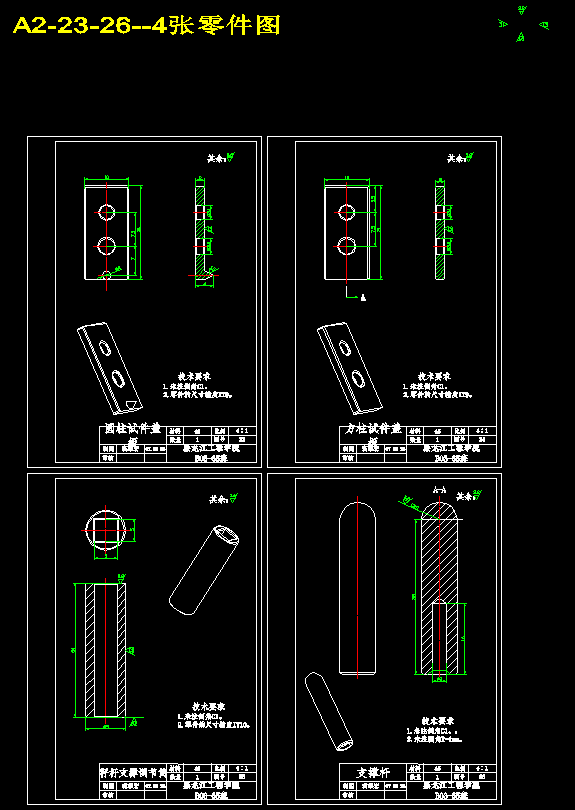

12	A2-17-20--4张零件图.dwg	321.66K
13	A2-17-20--4张零件图.png	22.08K
14	A2-23-26--4张零件图.dwg	310.85K
15	A2-23-26--4张零件图.png	15.83K

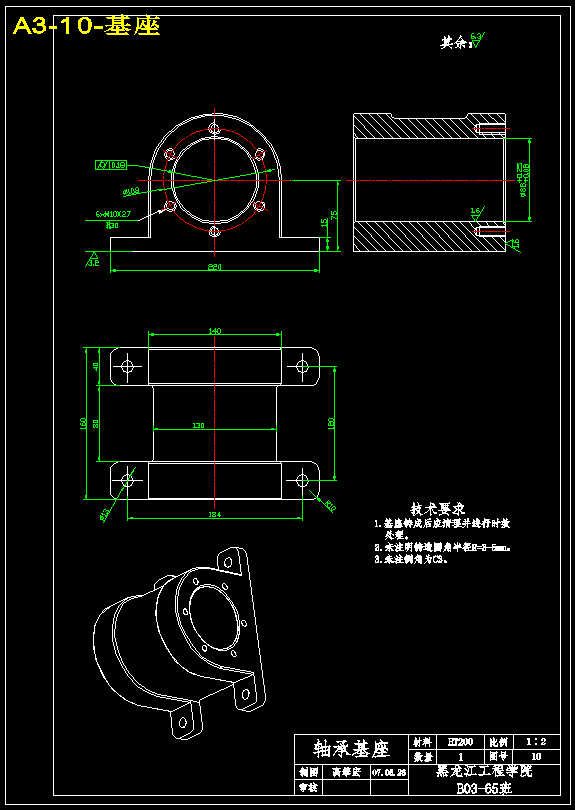

16	A3-10-基座.dwg	302.38K
17	A3-10-基座.png	15.97K

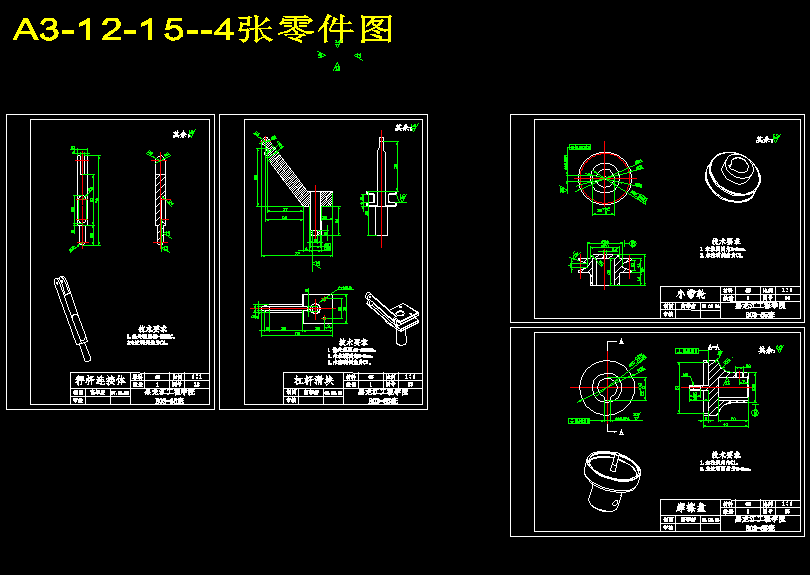

18	A3-12-15--4张零件图.dwg	437.52K
19	A3-12-15--4张零件图.png	18.67K

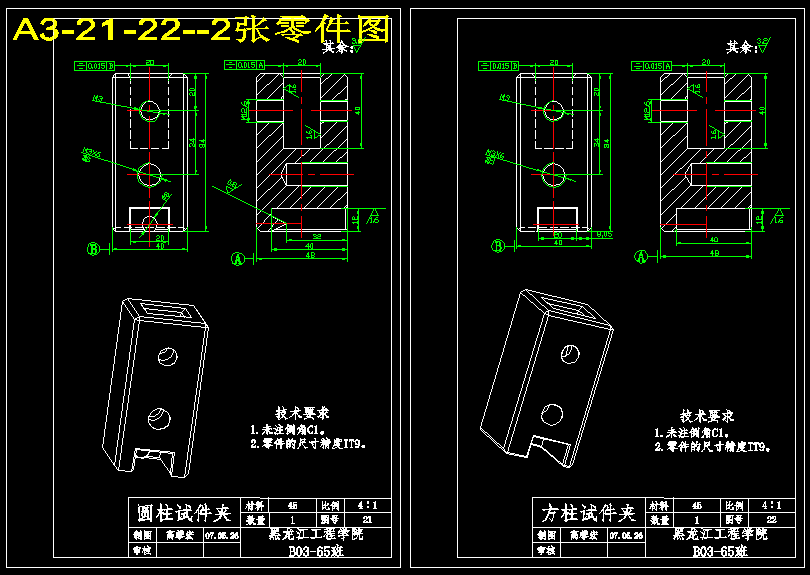

20	A3-21-22--2张零件图.dwg	309.72K
21	A3-21-22--2张零件图.png	19.84K

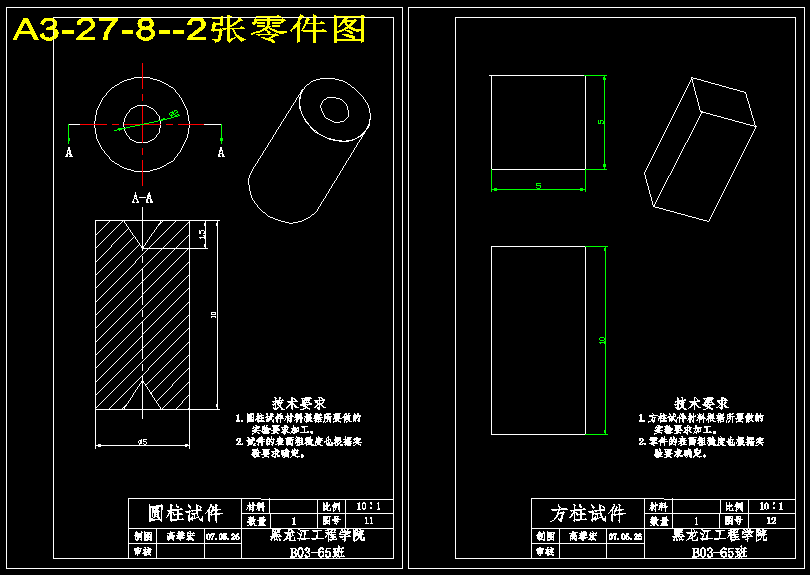

22	A3-27-8--2张零件图.dwg	282.89K
23	A3-27-8--2张零件图.png	14.49K

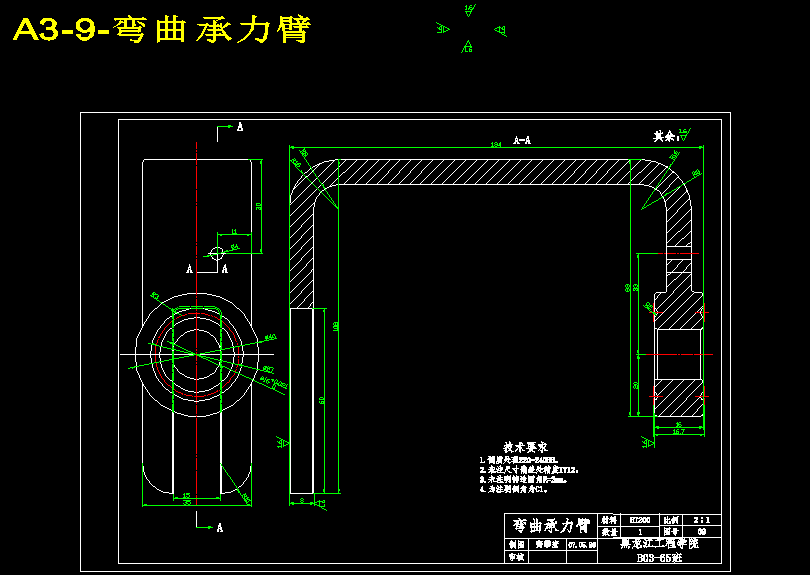

24	A3-9-弯曲承力臂.dwg	300.68K
25	A3-9-弯曲承力臂.png	14.89K

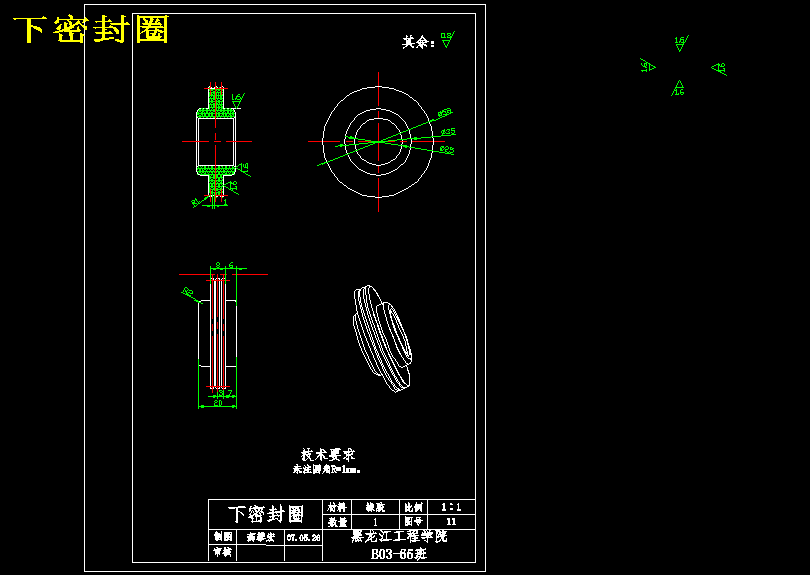

26	下密封圈.dwg	289.88K
27	下密封圈.png	11.24K
28	传动轴.dwg	299.15K

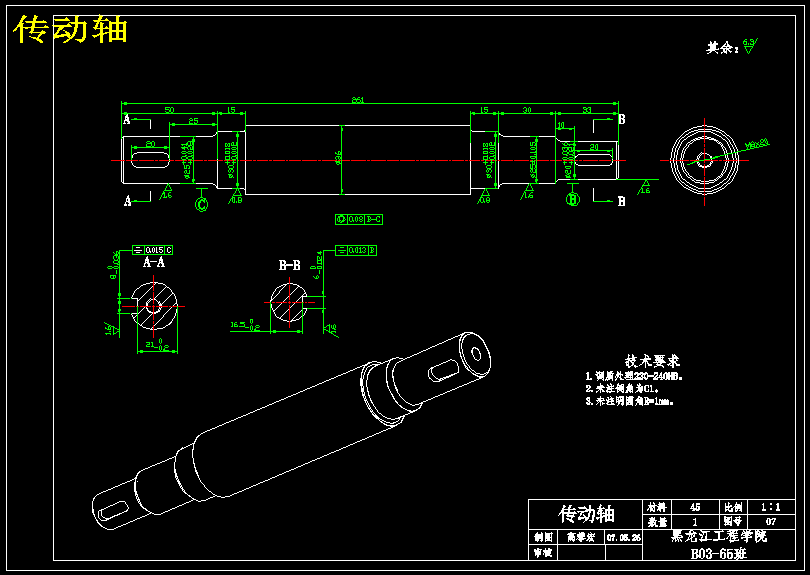

29	传动轴.png	15.57K

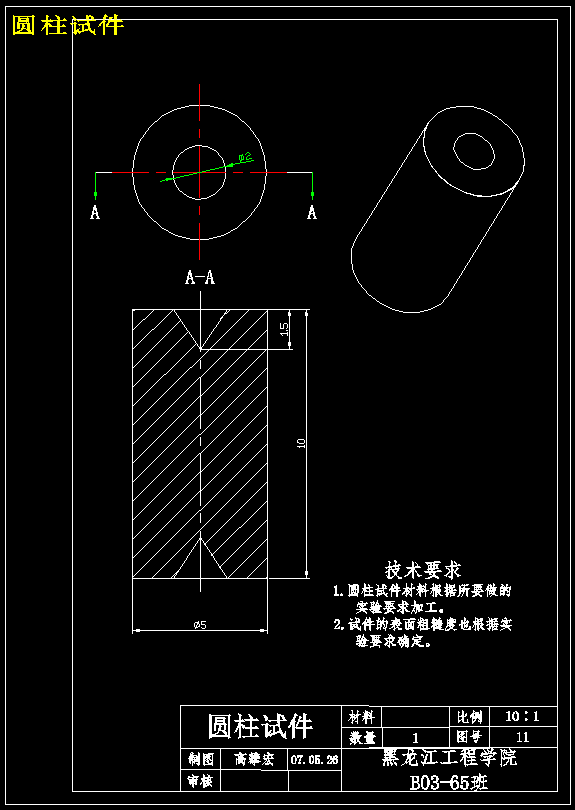

30	圆柱试件.dwg	278.64K
31	圆柱试件.png	14.77K

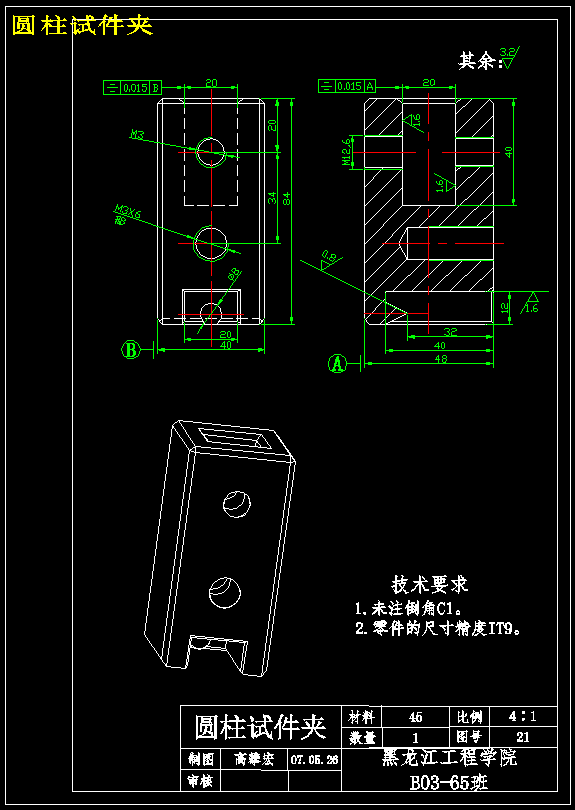

32	圆柱试件夹.dwg	292.89K
33	圆柱试件夹.png	16.40K

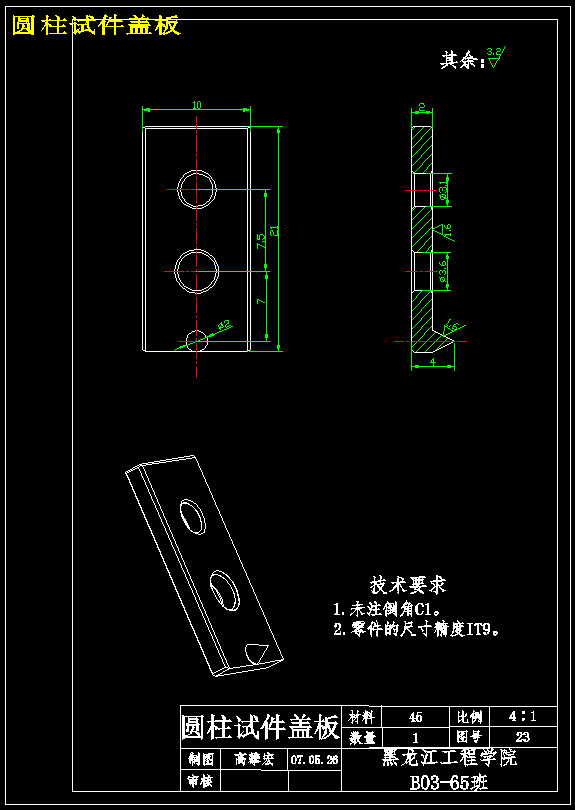

34	圆柱试件盖板.dwg	284.23K
35	圆柱试件盖板.png	13.88K

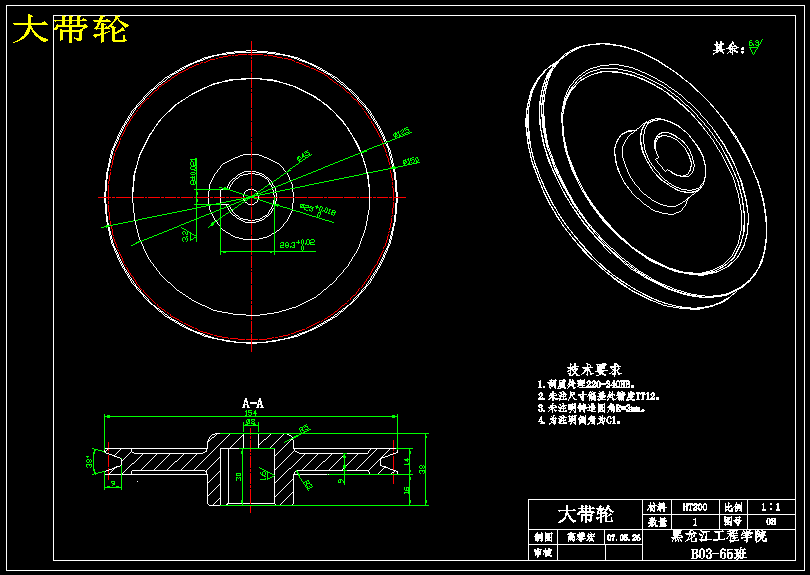

36	大带轮.dwg	292.40K
37	大带轮.png	20.88K

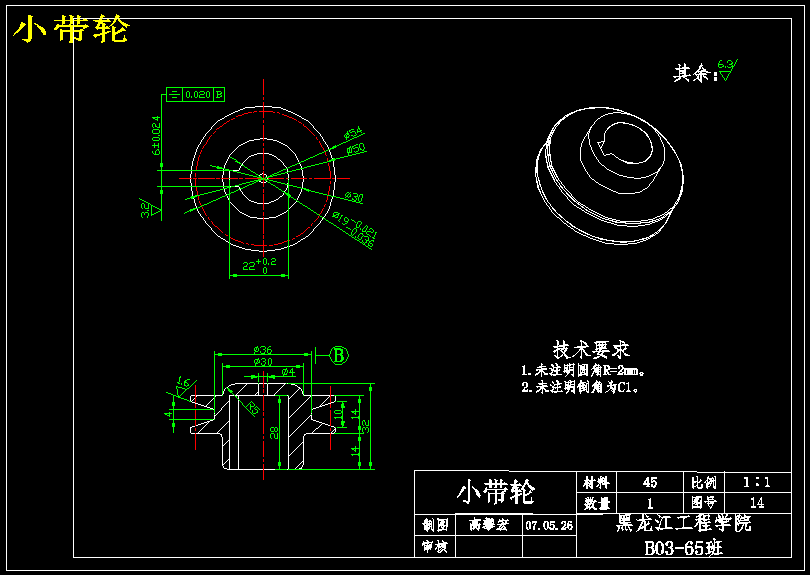

38	小带轮.dwg	288.68K
39	小带轮.png	16.44K

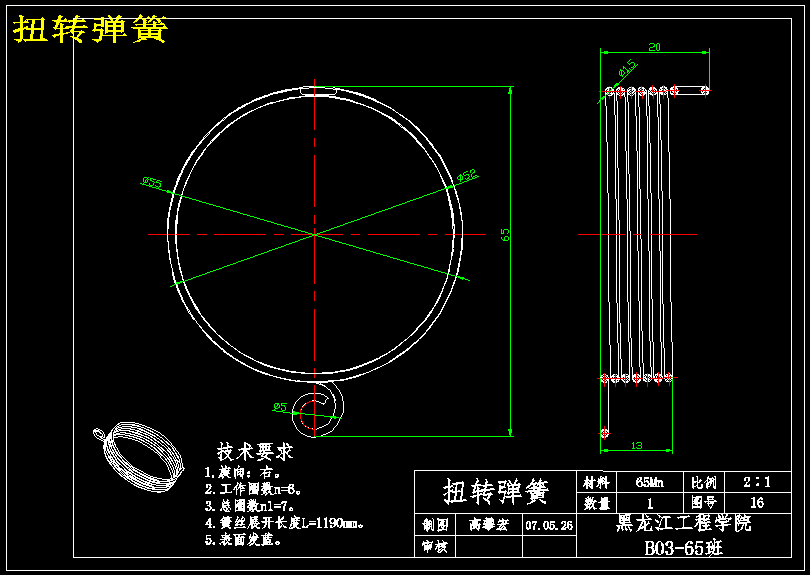

40	扭转弹簧.dwg	351.51K
41	扭转弹簧.png	15.96K

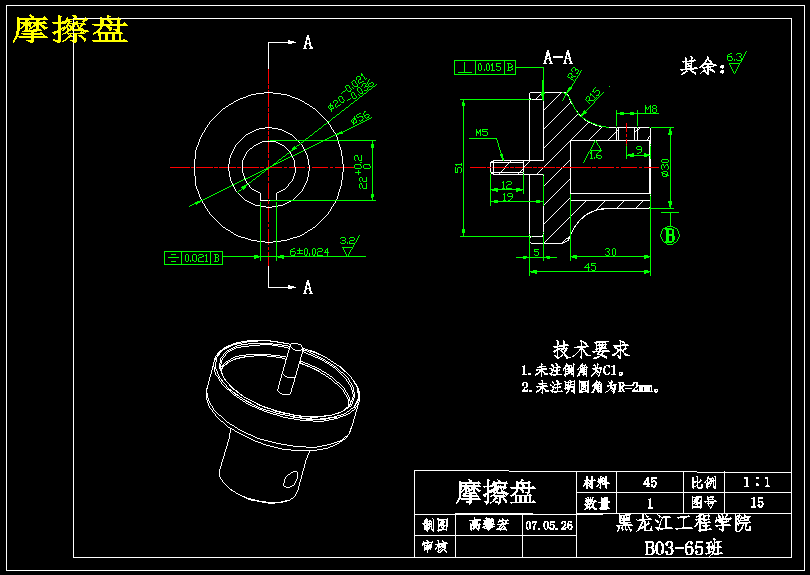

42	摩擦盘.dwg	299.99K
43	摩擦盘.png	16.42K

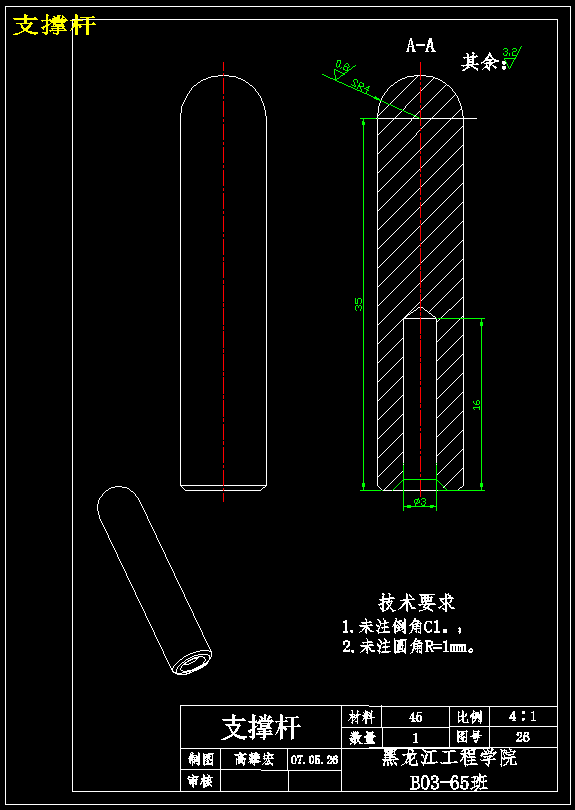

44	支撑杆.dwg	280.74K
45	支撑杆.png	13.32K

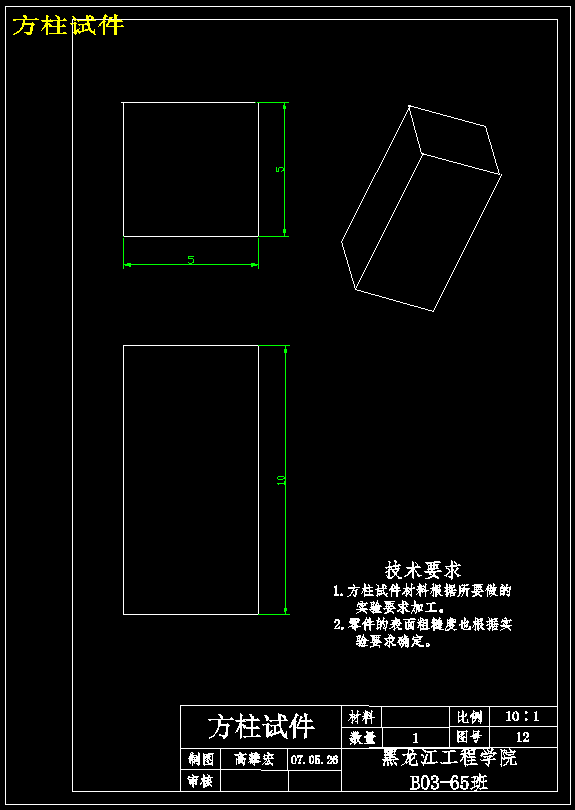

46	方柱试件.dwg	276.92K
47	方柱试件.png	10.44K

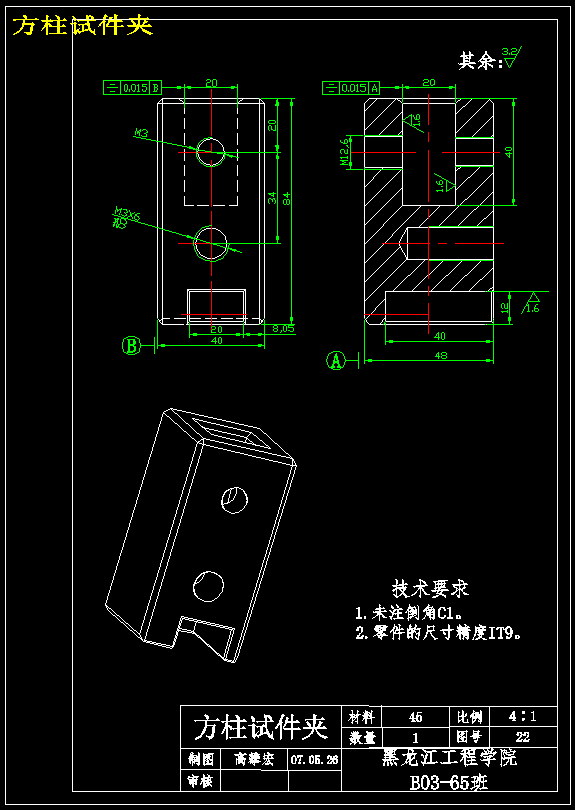

48	方柱试件夹.dwg	291.62K
49	方柱试件夹.png	16.45K

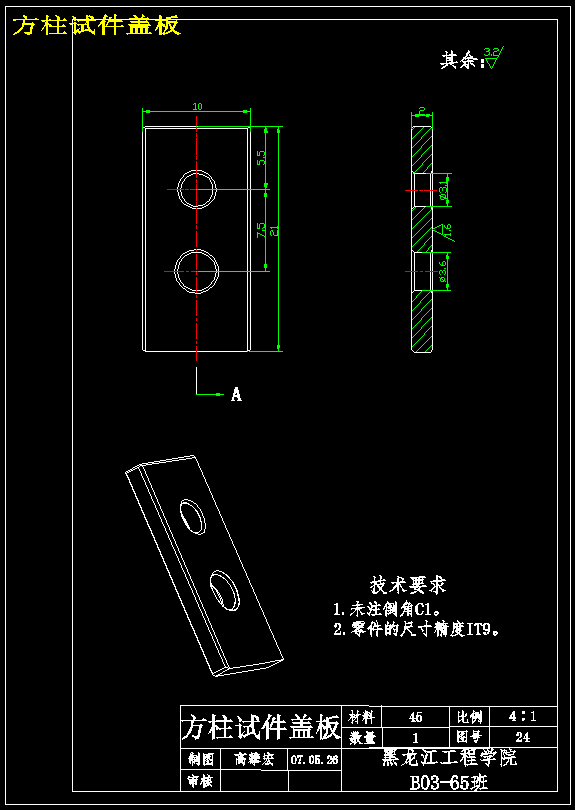

50	方柱试件盖板.dwg	282.80K
51	方柱试件盖板.png	13.25K

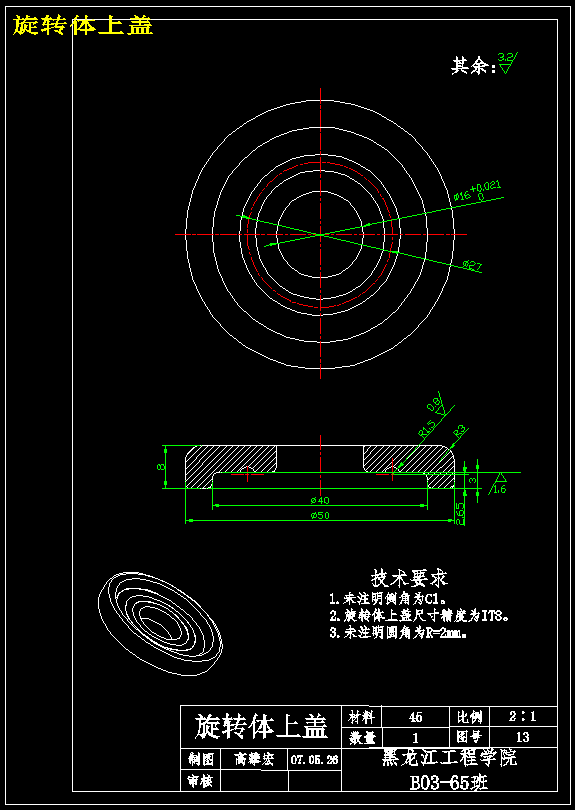

52	旋转体上盖.dwg	284.92K
53	旋转体上盖.png	18.22K

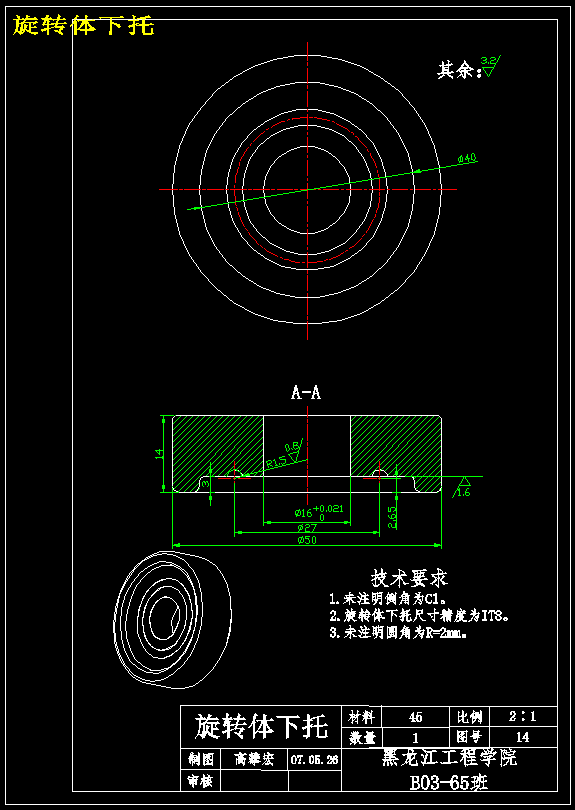

54	旋转体下托.dwg	284.74K
55	旋转体下托.png	18.90K

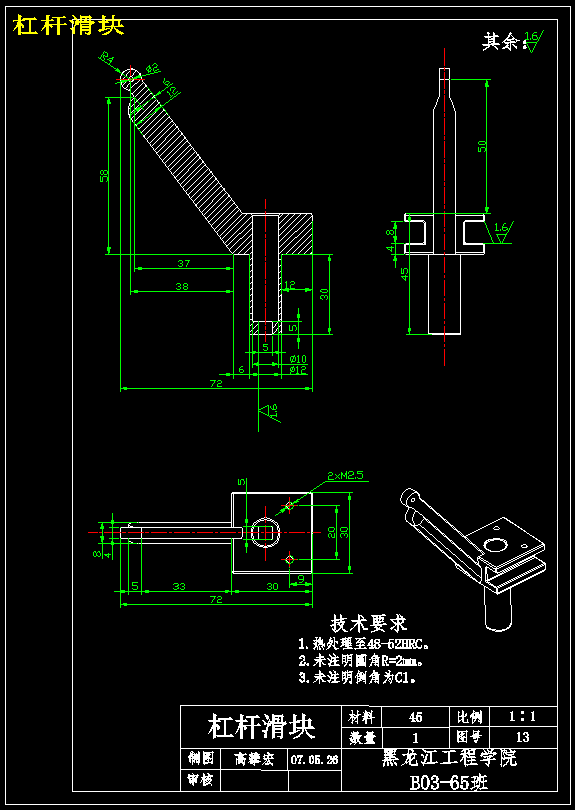

56	杠杆滑块.dwg	303.16K
57	杠杆滑块.png	17.50K

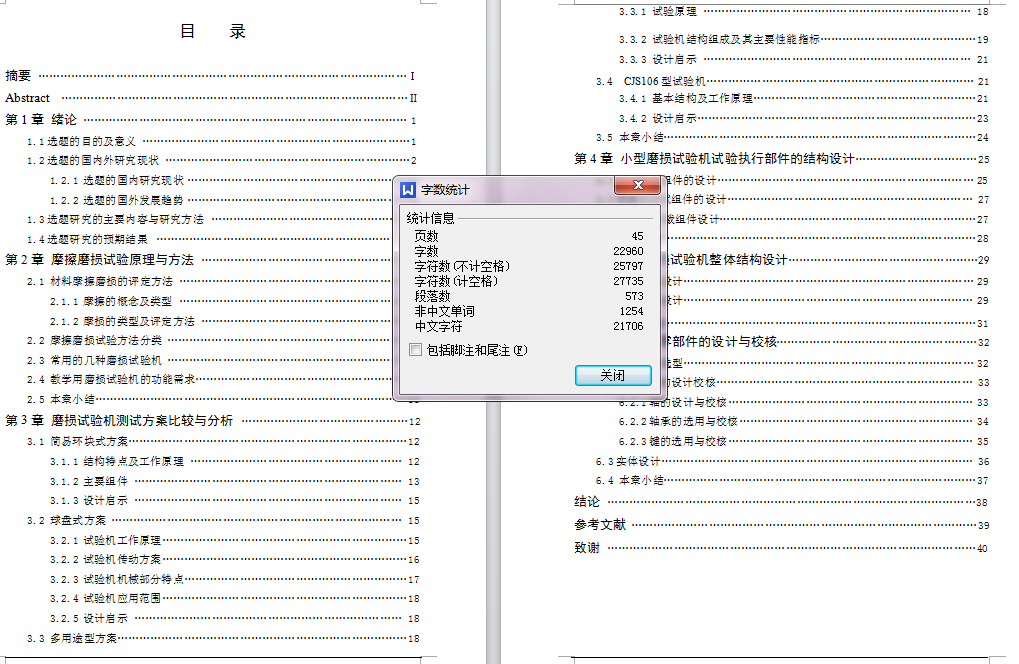

58	目录及字数统计.png	97.56K

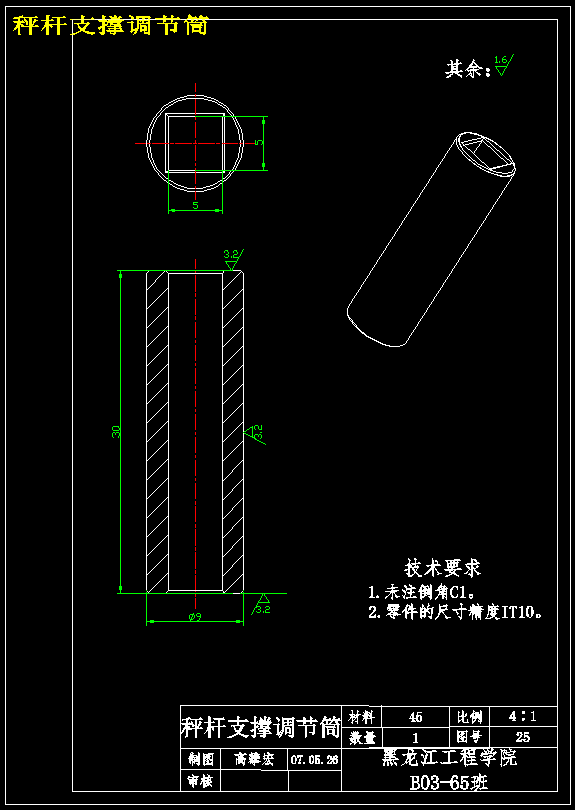

59	秤杆支撑调节筒.dwg	281.05K
60	秤杆支撑调节筒.png	14.42K
61	秤杆连接体.dwg	285.28K
62	秤杆连接体.png	12.53K
63	设计说明书.doc	3.63M

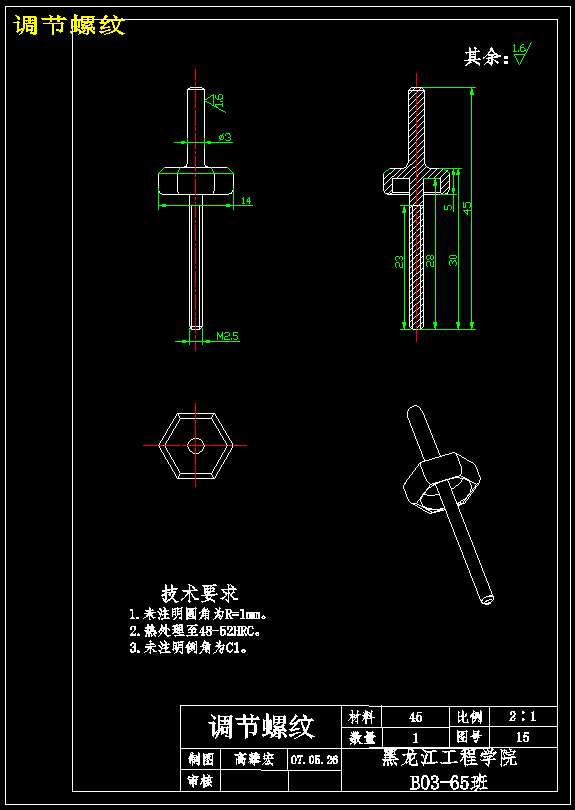

64	调节螺纹.dwg	287.08K
65	调节螺纹.png	13.62K

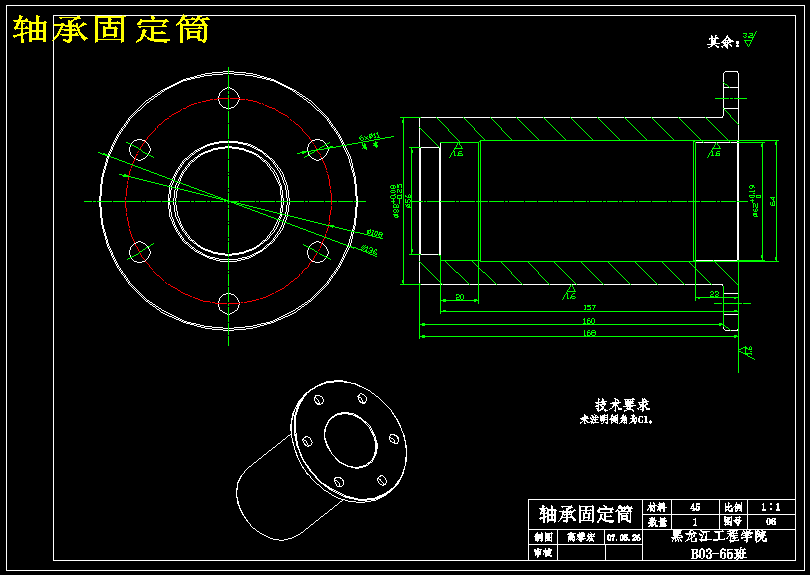

66	轴承固定筒.dwg	288.28K
67	轴承固定筒.png	16.88K

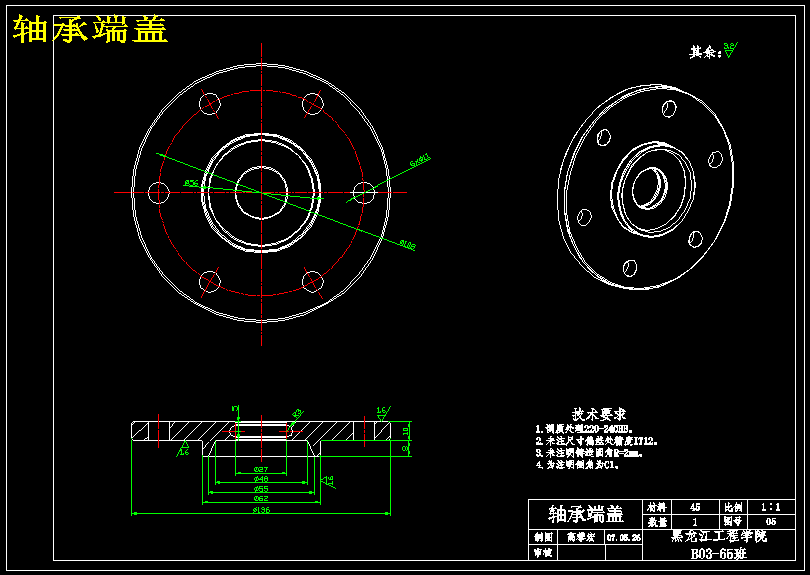

68	轴承端盖.dwg	290.06K
69	轴承端盖.png	18.20K

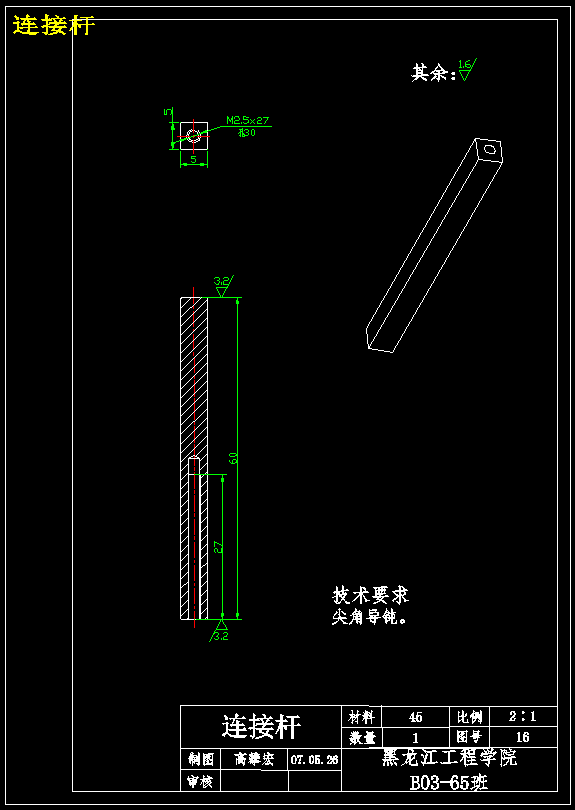

70	连接杆.dwg	280.39K
71	连接杆.png	10.86K
