焊装夹具标准夹紧定位单元（ID:832723）
0.png)
4.png)
3.png)
1.png)
2.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 001.jpg | 199.09K |
| 2 | 002.jpg | 185.14K |
| 3 | 003.jpg | 201.20K |
| 4 | 17021763088267.zip | 47.70M |
| 5 | QQ截图20140612153053.jpg | 453.16K |
| 6 | QQ截图20140612153115.jpg | 226.31K |
| 7 | QQ截图20140612153141.jpg | 239.33K |
| 8 | QQ截图20140612153208.jpg | 133.81K |
| 9 | 焊装夹具标准夹紧定位单元.4.IGS | 12.09M |
| 10 | 焊装夹具标准夹紧定位单元.4.obj | 22.21M |
| 11 | 焊装夹具标准夹紧定位单元.STEP | 4.97M |
| 12 | 焊装夹具标准夹紧定位单元4.bip | 7.10M |
此图纸下载需要20金币
立即下载
发布者
whqq
创作: 435
粉丝: 8
加入时间：2023-07-02
模型信息
图纸格式：igs,obj,step
文件大小：48.85M
所需金币：20
上传时间：2023-12-10 10:45:53
是否可编辑：可修改，不包括参数
版本：IGES
标签
焊装
夹具
夹紧
图纸简介

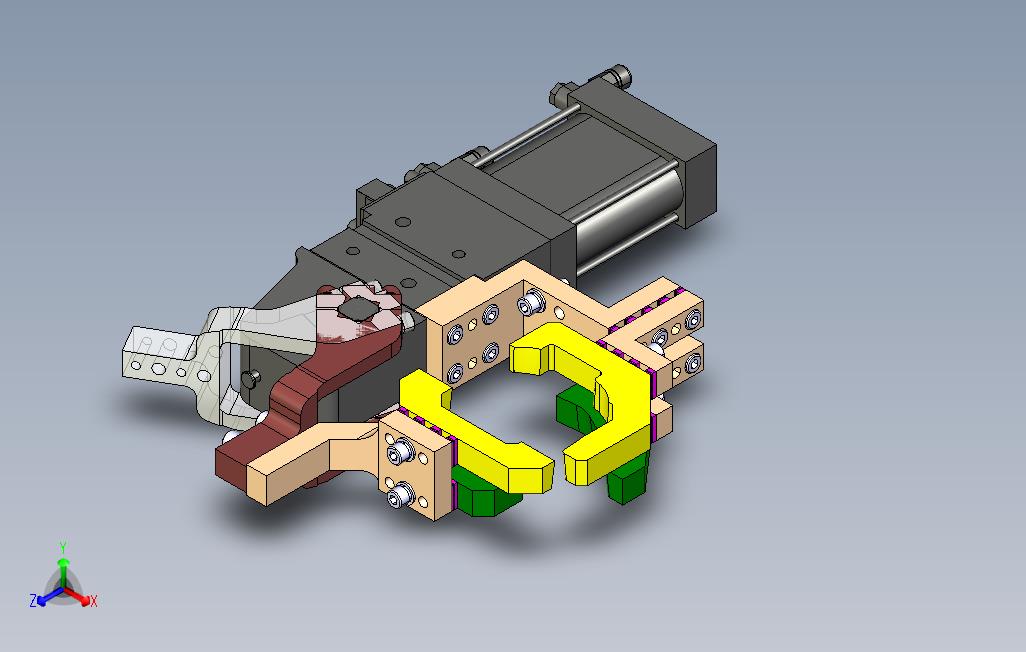

这是一个经典的焊装夹具的常见的气缸夹紧，定位的标准单元，从下往上一次是，与底板连接的底座，L板，连接板，气缸，气缸杠杆机构，夹紧执行部分，气缸举升定位部分等组成。这是焊装夹具从业人士不好或缺的模型文件，可以作为设计参考用和做方案用，也可以作为焊接业务从业者的学习案例。文件格式为stp，proe5.0能打开，有特征无参数，可以修改，另外还有obj，igs，bip等不同格式的文件
