槽板变距机构（ID:841462）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17026321427643.zip | 4.02M |
| 2 | .变距组件.SLDASM | 571.13K |
| 3 | ACA1007-2.SLDPRT | 164.61K |
| 4 | ACQ32x50SCMSG020-1.SLDPRT | 414.23K |
| 5 | BJ-03-00-01.SLDPRT | 216.45K |
| 6 | BJ-03-00-02导轨.SLDPRT | 128.69K |
| 7 | BJ-03-00-02导轨付-MGN12C.SLDASM | 63.54K |
| 8 | BJ-03-00-03.SLDPRT | 51.43K |
| 9 | BJ-03-00-04SSEBSLT10-100_直线导轨.SLDASM | 100.79K |
| 10 | BJ-03-00-04SSEBSLT10_RAIL.SLDPRT | 151.99K |
| 11 | BJ-03-00-05.SLDPRT | 60.96K |
| 12 | BJ-03-00-06.SLDPRT | 113.92K |
| 13 | BJ-03-00-07.SLDPRT | 61.58K |
| 14 | BJ-03-00-08.SLDPRT | 81.90K |
| 15 | BJ-03-00变距总座.SLDASM | 325.71K |
| 16 | BJ-03-01-01.SLDPRT | 80.02K |
| 17 | BJ-03-01-02.SLDPRT | 85.04K |
| 18 | MGN滑块.SLDPRT | 435.32K |
| 19 | SSEBSLT10-L直线导轨_BLOCK.SLDPRT | 139.41K |
| 20 | YA-03CQ缸浮动接头座-32-40.SLDPRT | 57.41K |
| 21 | YU-03薄型气缸头M8X1.25.SLDPRT | 70.67K |
| 22 | 内六角螺钉M10XN.SLDPRT | 323.73K |
| 23 | 变距凸轮槽.SLDASM | 181.97K |
| 24 | 微型凸轮轴承随动器CFFAM4-8.SLDPRT | 102.50K |
| 25 | 螺母M10GB6170.SLDPRT | 125.25K |
| 26 | 被变距单元1.SLDASM | 95.70K |
| 27 | 被变距单元2.SLDASM | 96.13K |
此图纸下载需要50金币
立即下载
发布者
地瓜炖土豆
创作: 100
粉丝: 19
加入时间：2022-10-20
模型信息
图纸格式：sldasm,sldprt
文件大小：4.12M
所需金币：50
上传时间：2023-12-15 17:22:23
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

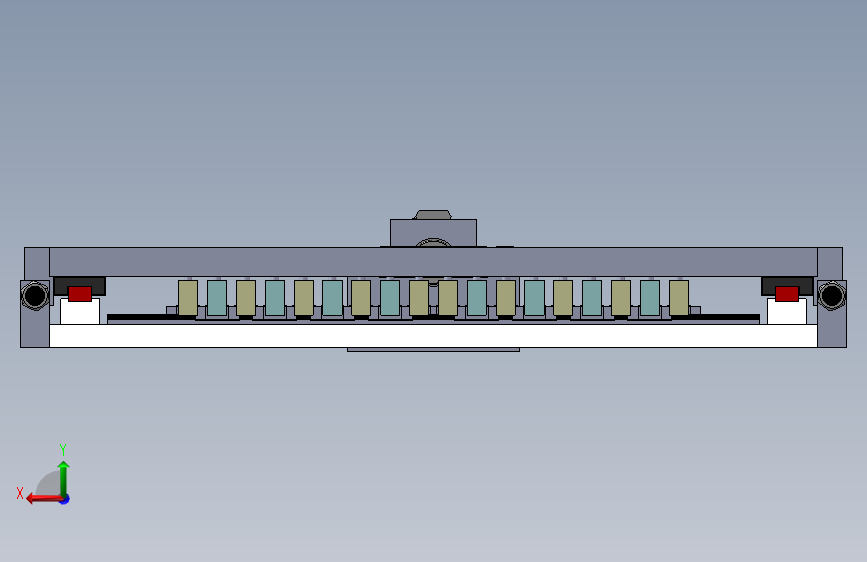

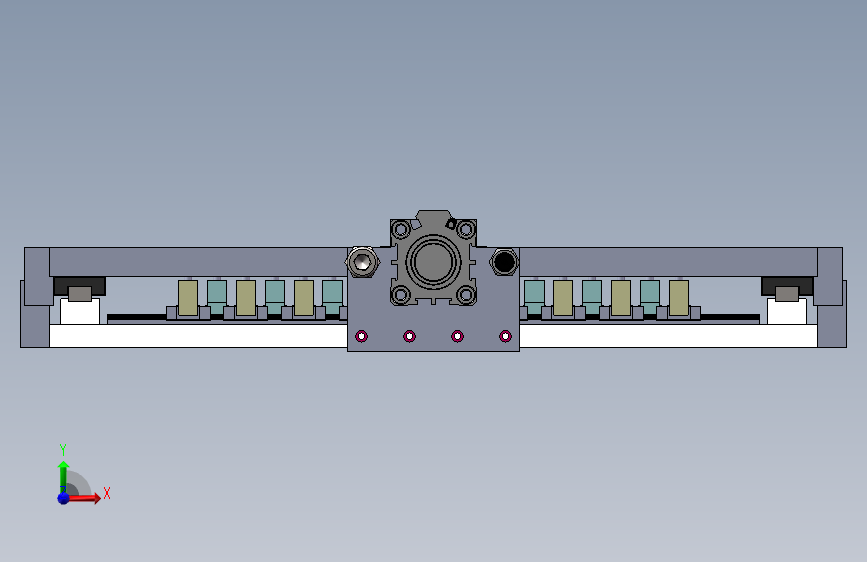

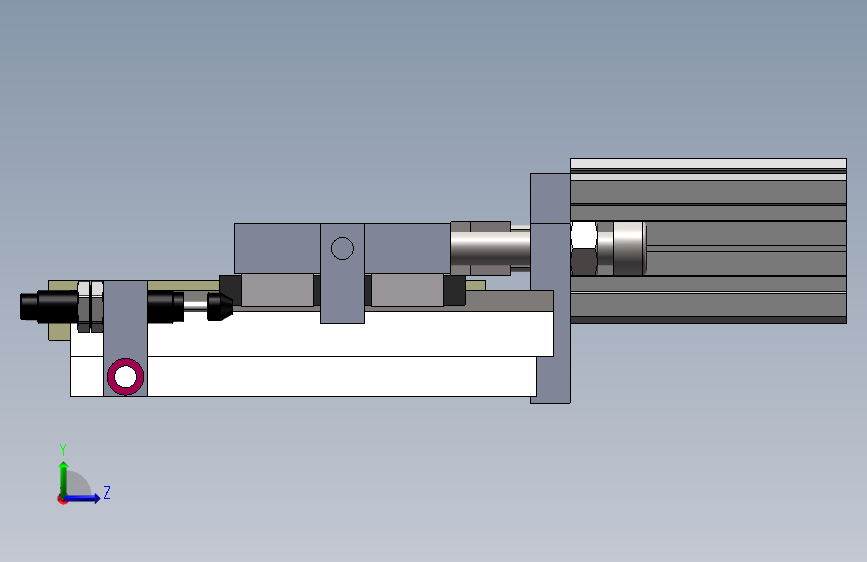

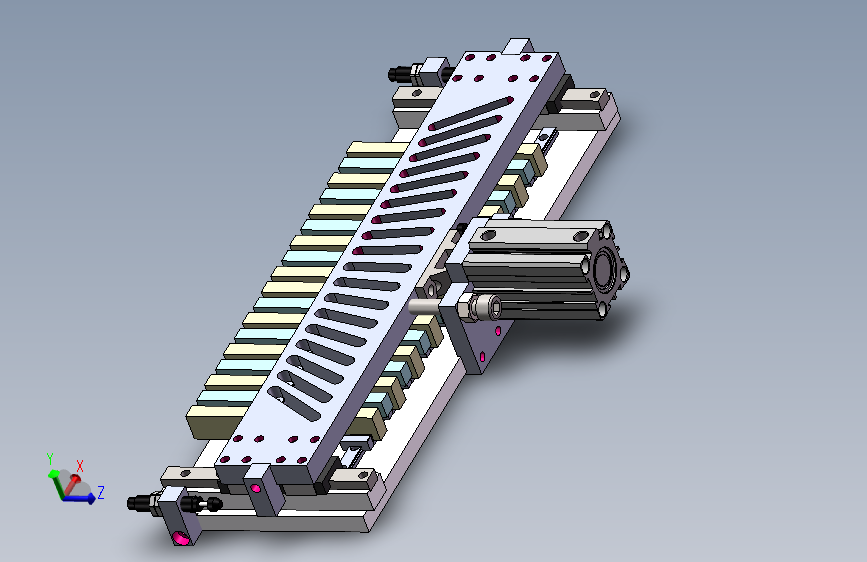

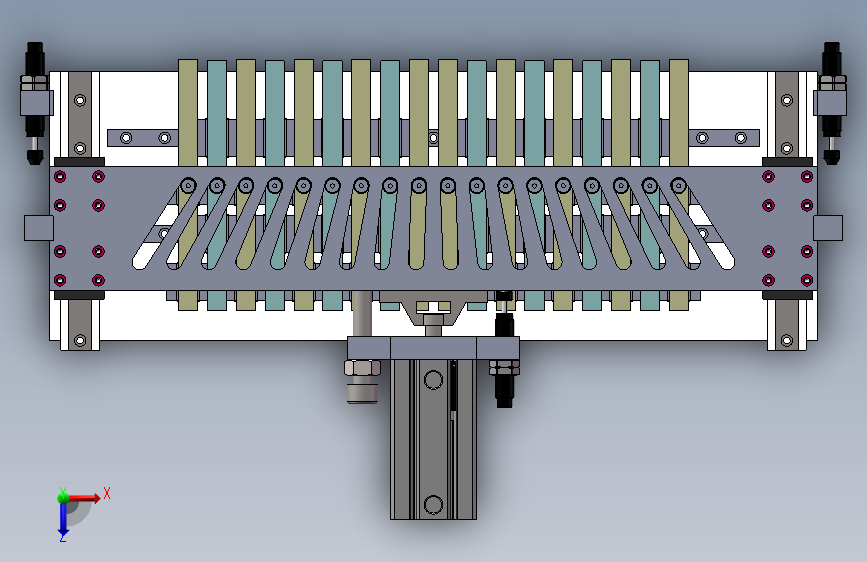

本模型是一套槽板变距机构。最小距离是10mm。槽板变距机构是一种优秀的变距机构，可以通过更换槽板来简单的改变变距范围。变距的具体尺寸可以如本作似的使用气缸加限位机构来调整，也可将本作的气缸直接替换成丝杠伺服电机来数控。
