LCD电子钟全结构3D图和CAD图（ID:850076）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00_lcd_clock_02.mtl | 505B |
| 2 | 00_lcd_clock_02.obj | 11.34M |
| 3 | 00_lcd_clock_02_asm.igs | 13.56M |
| 4 | 00_lcd_clock_02_asm.stp | 9.19M |
| 5 | 1703072347929.rar | 23.98M |
| 6 | LCD_QTV.dwg | 2.82M |
| 7 | 00_lcd_clock_02.asm.17 | 1.20M |
| 8 | 00_lcd_clock_02_skel.prt.3 | 2.08M |
| 9 | 3538_lcd.prt.2 | 91.75K |
| 10 | abc.prt.3 | 121.29K |
| 11 | alarm_switcher.prt.3 | 289.75K |
| 12 | back_cover.prt.5 | 7.83M |
| 13 | battery_box.prt.2 | 300.64K |
| 14 | battery_door.prt.3 | 1.37M |
| 15 | button_pcb.prt.2 | 1.07M |
| 16 | buzzer_metal.prt.1 | 83.54K |
| 17 | el_bracket_new.prt.2 | 132.54K |
| 18 | el_connector.prt.1 | 43.75K |
| 19 | el_plate.prt.1 | 47.92K |
| 20 | front_cover.prt.5 | 5.77M |
| 21 | lcd_bracket.prt.2 | 516.79K |
| 22 | lcd_bracket_new.prt.3 | 568.31K |
| 23 | lcd_el.asm.1 | 70.38K |
| 24 | lcd_light_guide.asm.1 | 66.37K |
| 25 | led_3.prt.2 | 140.70K |
| 26 | led_pcb.prt.3 | 124.69K |
| 27 | lens_new.prt.2 | 94.46K |
| 28 | main_pcb.prt.3 | 294.31K |
| 29 | mode_button.prt.3 | 346.64K |
| 30 | mode_pcb.prt.3 | 83.87K |
| 31 | pipenew.prt.3 | 263.43K |
| 32 | push_button.prt.2 | 182.88K |
| 33 | single_silicon.prt.1 | 106.11K |
| 34 | single_sliding_plate.prt.1 | 101.86K |
| 35 | snooze_button.prt.3 | 452.67K |
| 36 | snooze_pcb.prt.3 | 1020.85K |
| 37 | spring.prt.1 | 525.56K |
| 38 | switch_bracket.prt.3 | 231.14K |
| 39 | vsw_s22f07.prt.2 | 161.00K |
| 40 | ye-716.prt.1 | 114.27K |
| 41 | zebra_connector.prt.1 | 47.95K |
此图纸下载需要150金币
立即下载
发布者
蓝色空间
创作: 114
粉丝: 11
加入时间：2023-11-12
模型信息
图纸格式：obj,igs,stp,dwg,asm,prt
文件大小：24.56M
所需金币：150
上传时间：2023-12-20 19:39:14
是否可编辑：可修改，包括参数
版本：PROE Proe5.0
标签
电子闹钟
电子表
结构设计图
产品设计图
Proe建模设计
图纸简介

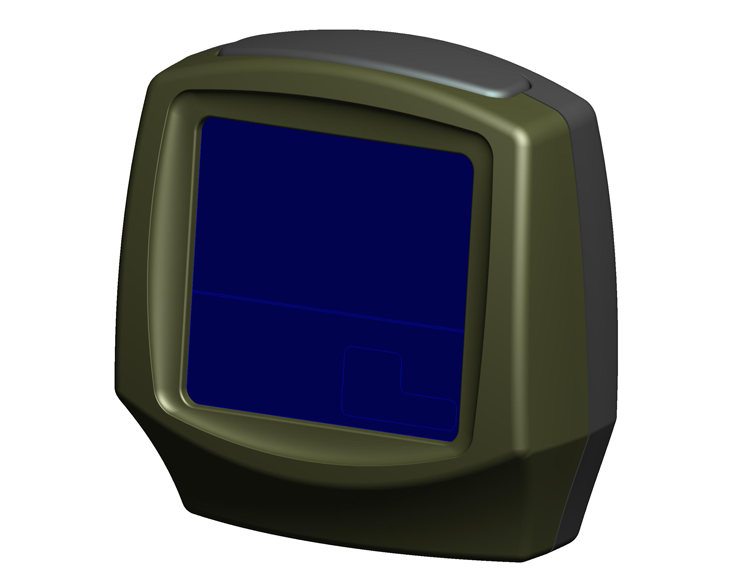

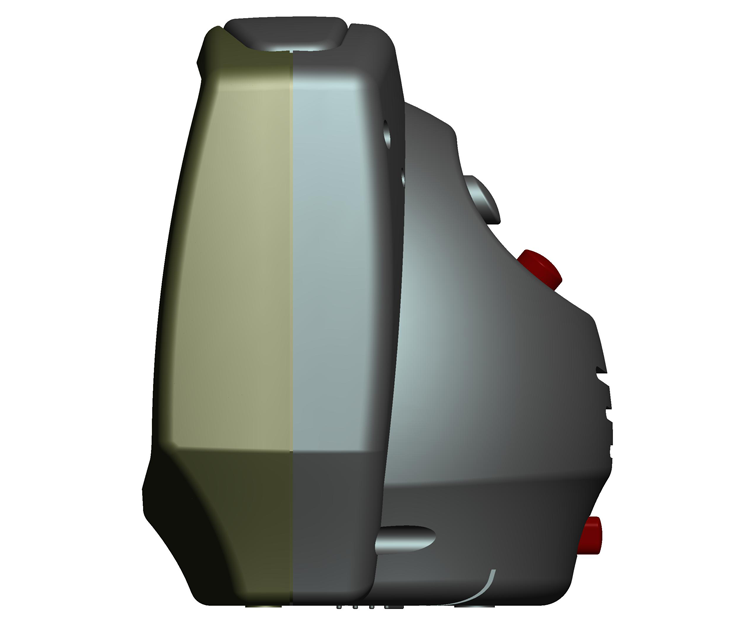

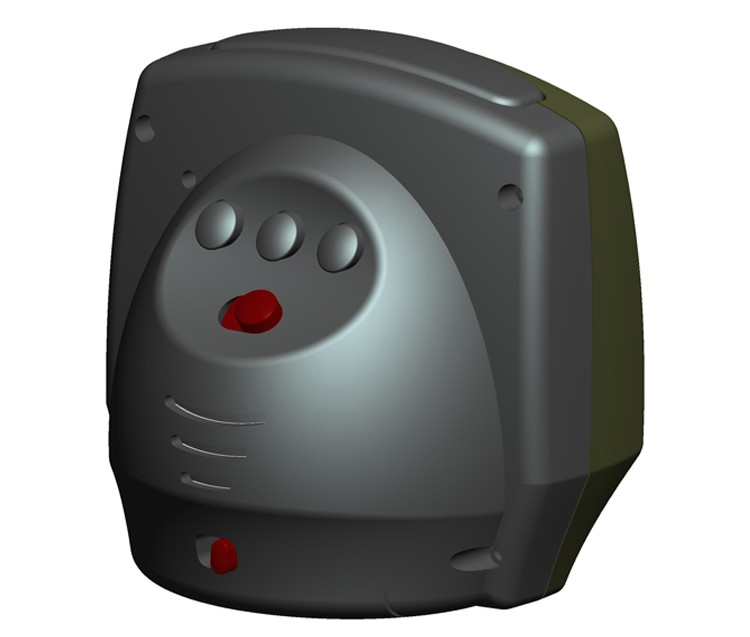

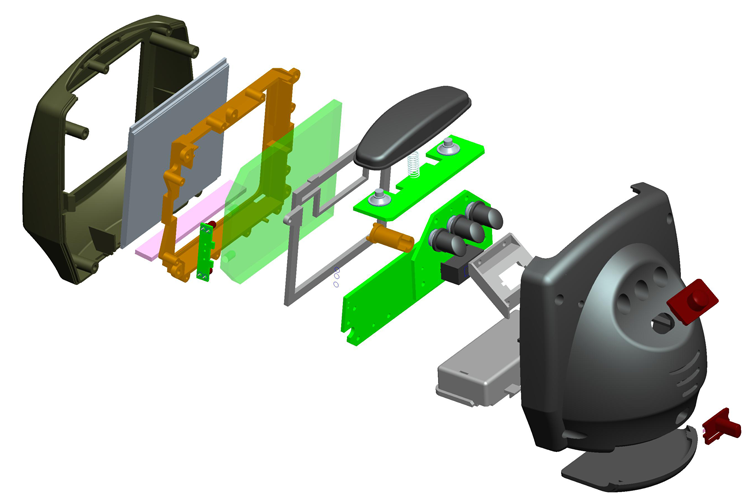

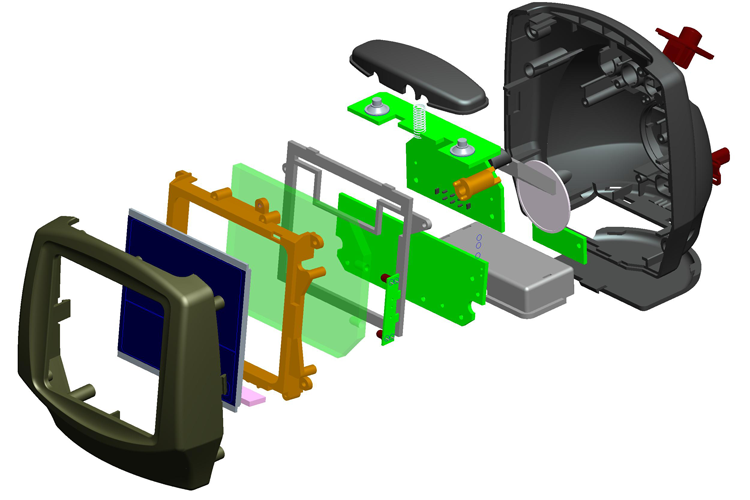

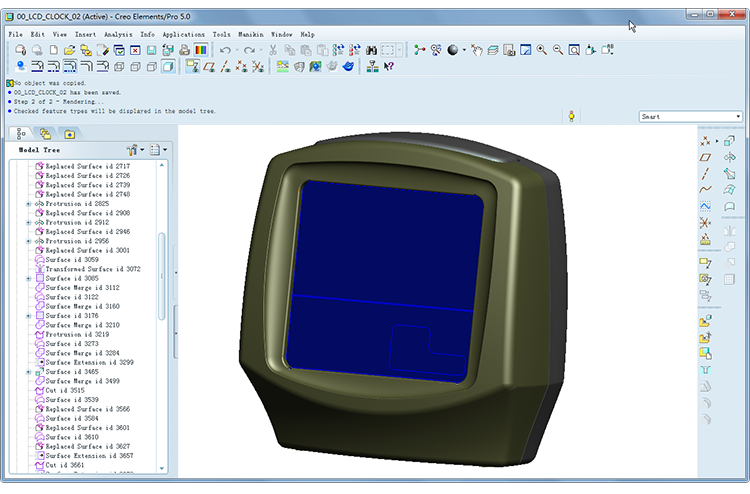

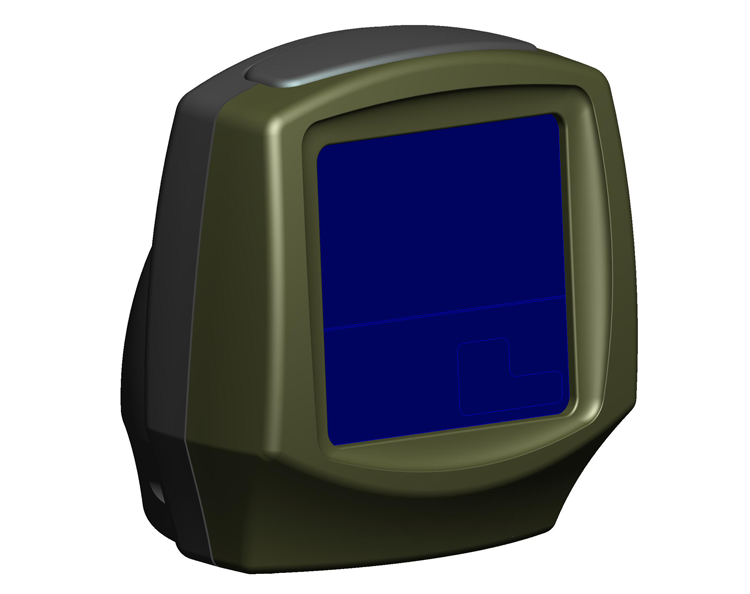

这是一款LCD钟表的全结构3D图档，包括全部零件的CAD图，这个LCD钟除了显示时间，可以做闹钟，还可以显示实时温度，有睡眠唤醒功能。用Proe5.0设计结构, 为方便不同的软件用户，还提供了stp,igs,obj等格式。
