洗碗机控制内板注塑模具（ID:874628）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17039453266845.rar | 15.90M |

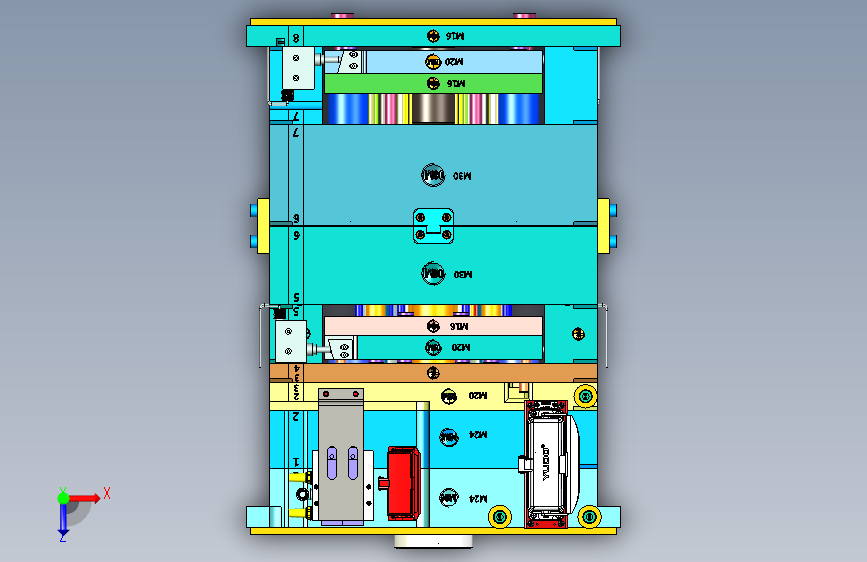

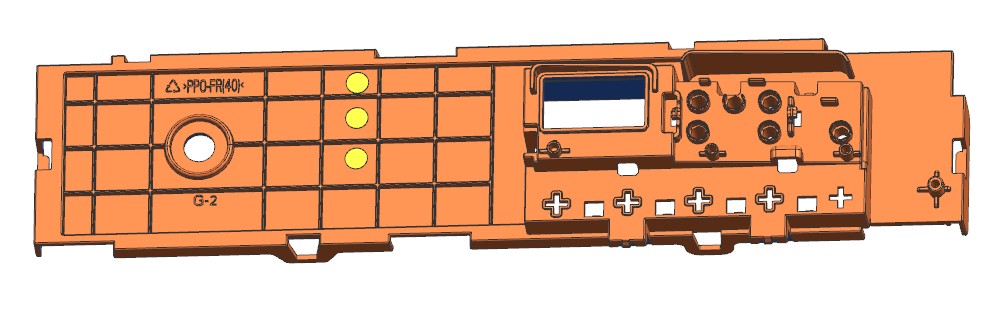

| 2 | 1.产品正面.jpg | 67.87K |
| 3 | 170367-ASM-20170621.stp | 153.75M |

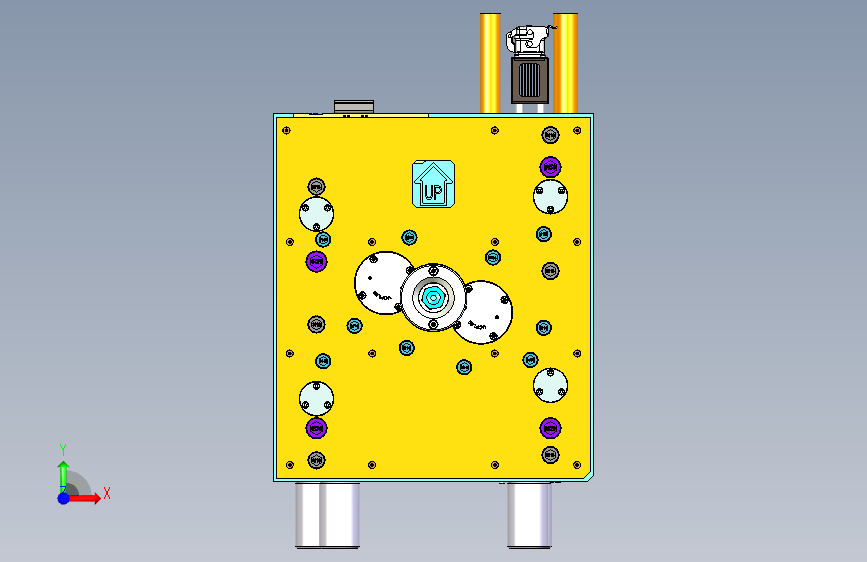

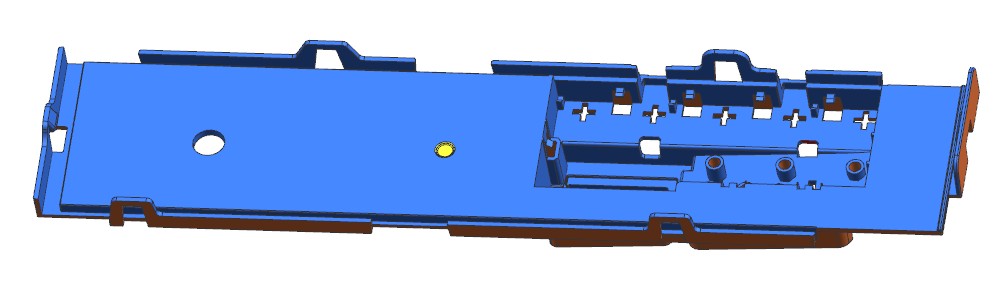

| 4 | 2.产品背面.jpg | 42.13K |

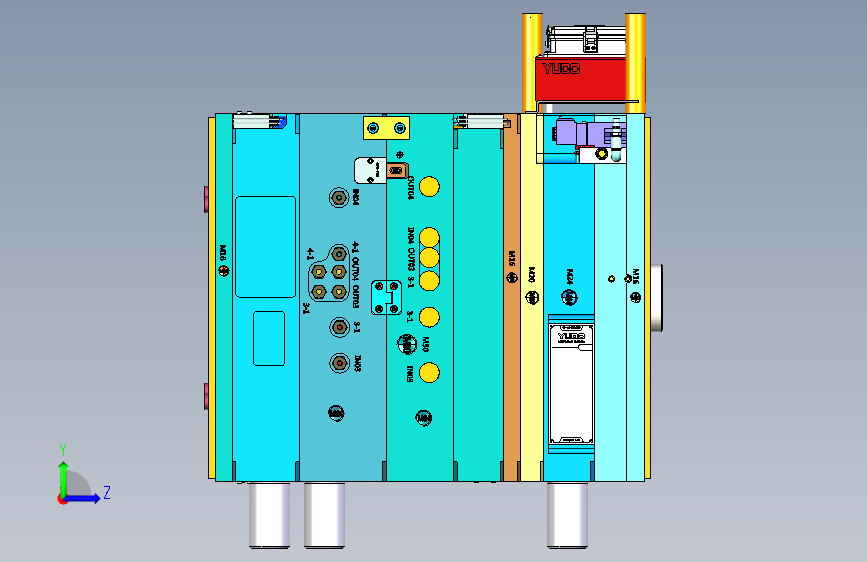

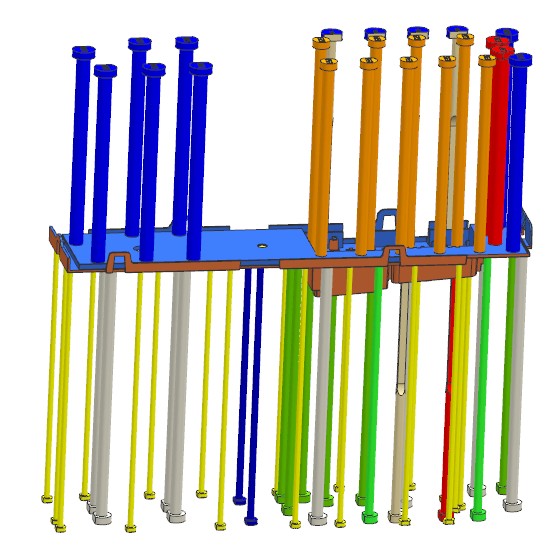

| 5 | 3.顶针.jpg | 77.10K |

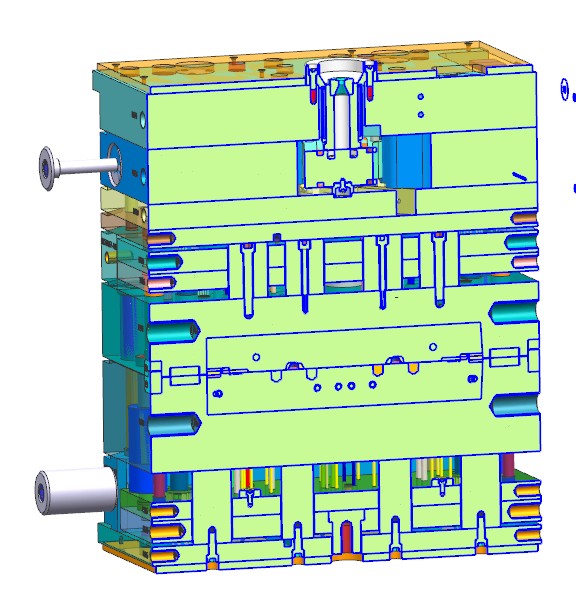

| 6 | 4.模具剖视图.jpg | 94.06K |
此图纸下载需要10金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：16.28M
所需金币：10
上传时间：2023-12-30 22:08:49
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
前模顶出
前模顶针
图纸简介

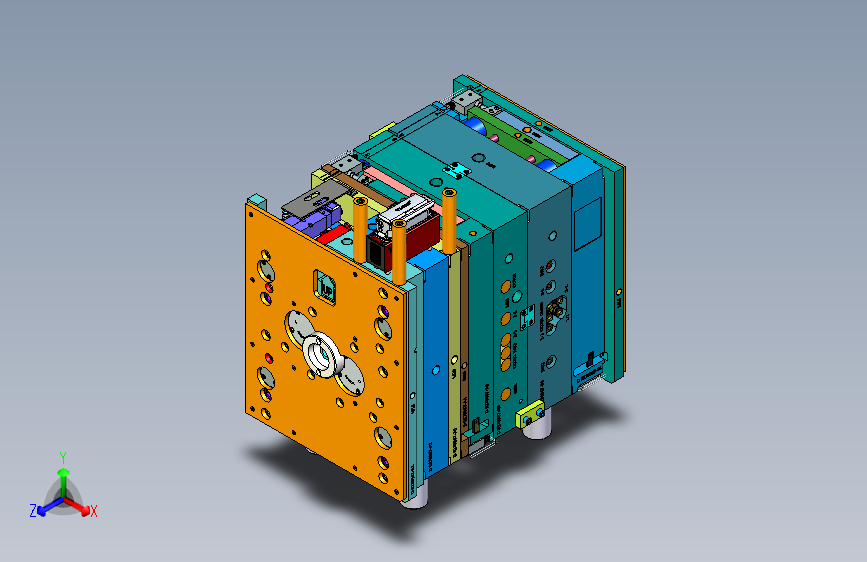

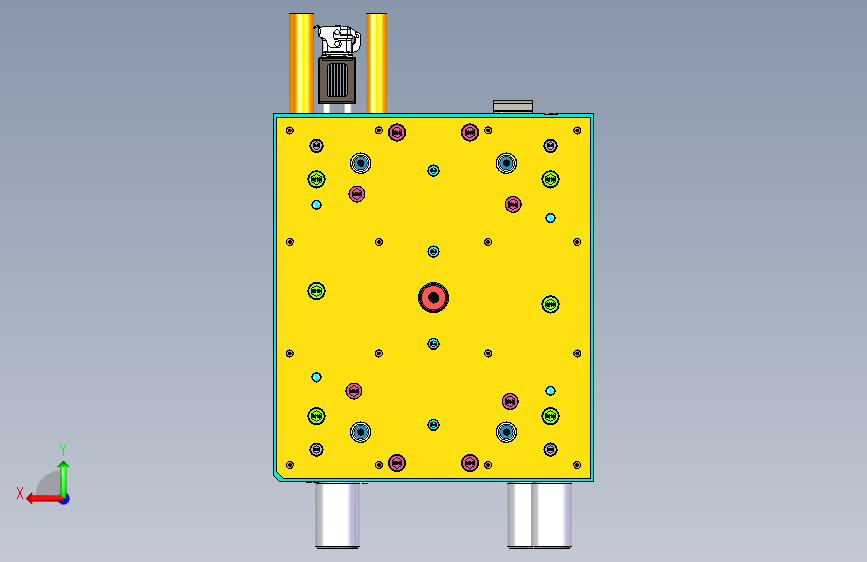

洗碗机控制内板注塑模具。产品正面没有合适位置进胶，因此产品倒置，从背面进胶。因为产品对前模大抱紧力过大，为防止产品粘前模，在前模也设计了顶针顶出，顶出动力来自弹簧，随开模动作顶出产品，合模时强制复位。
