有前模斜弹块的注塑模具（ID:874687）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17039455495651.rar | 14.41M |

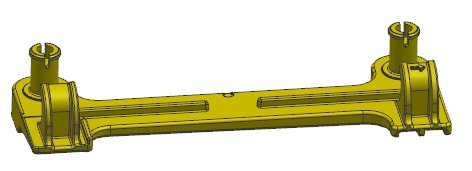

| 2 | 01产品正面.jpg | 16.29K |

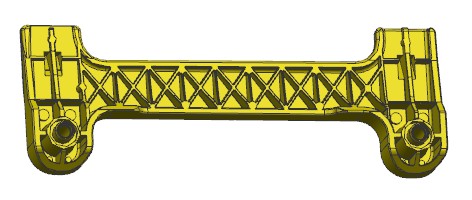

| 3 | 02产品背面.jpg | 27.47K |

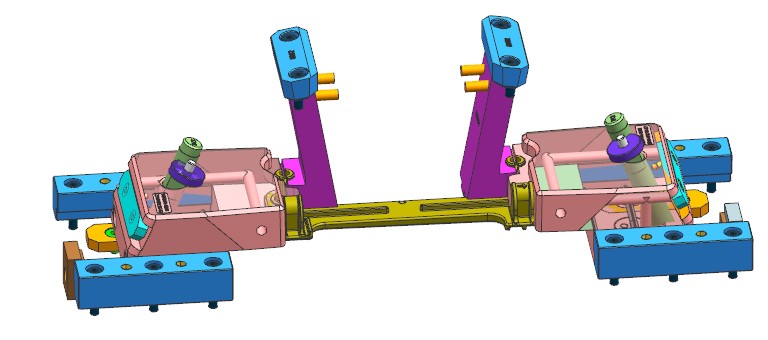

| 4 | 03滑块斜顶.jpg | 46.24K |

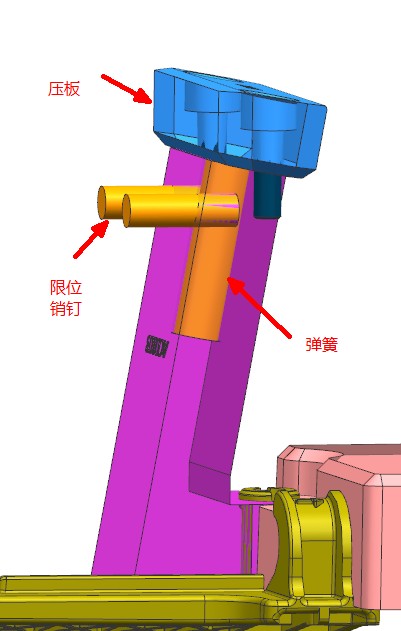

| 5 | 04斜弹结构.jpg | 41.14K |

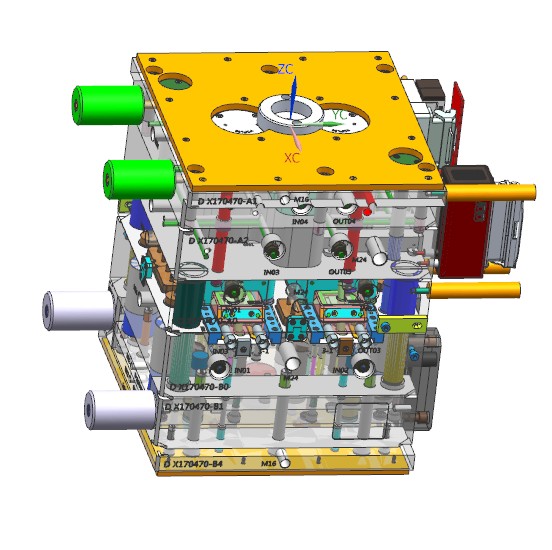

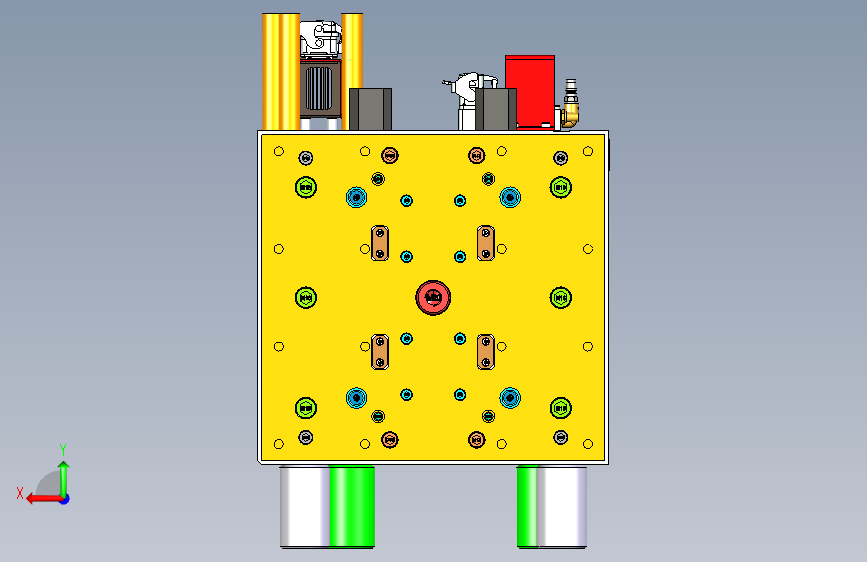

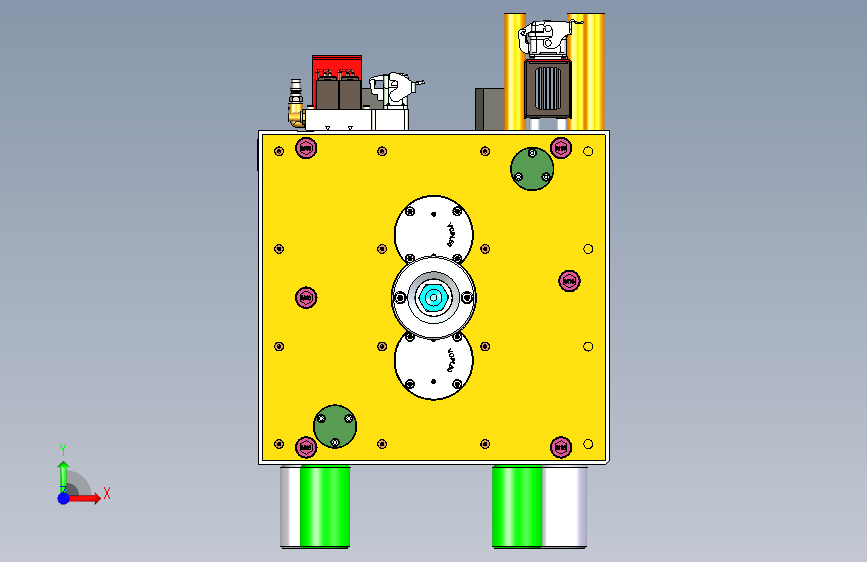

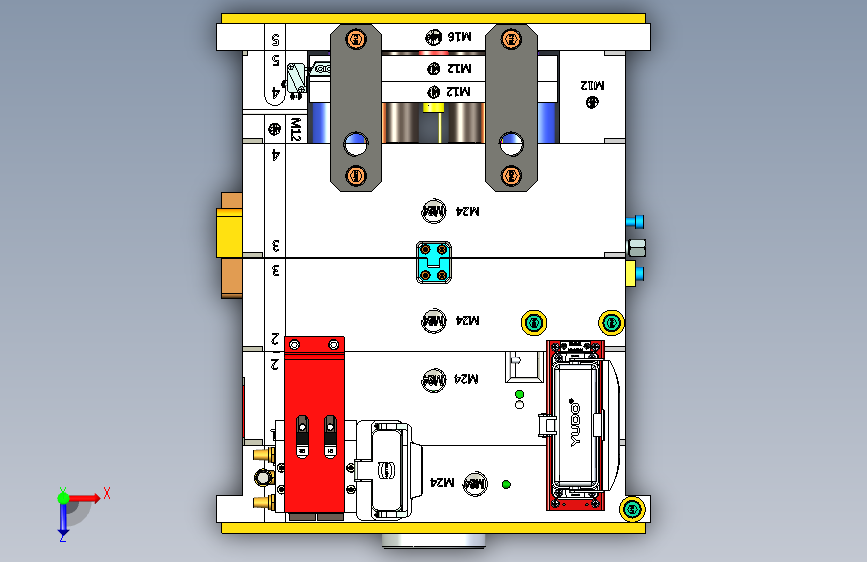

| 6 | 05模具整体.jpg | 74.08K |
| 7 | X170470-ASM-0821.stp | 128.32M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：14.75M
所需金币：50
上传时间：2023-12-30 22:12:32
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗碗机
前模斜弹
斜弹块
图纸简介
洗碗机内部结构件注塑模具，产品两侧都有弯钩卡扣和环形卡扣，弯钩和一半的环形卡扣用滑块抽芯脱模，另一半环形卡扣使用前模斜弹结构。开模时，斜弹块在弹簧的作用下，顶住产品并向一侧移动，到达指定距离后，倒扣脱出，斜顶块停止运动。
