汽车中心管注塑模具（ID:876027）

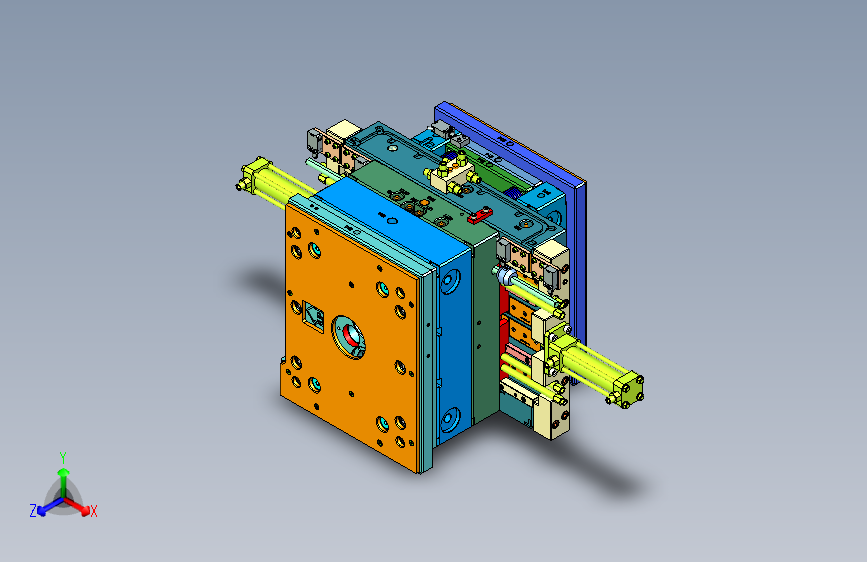

0.png)

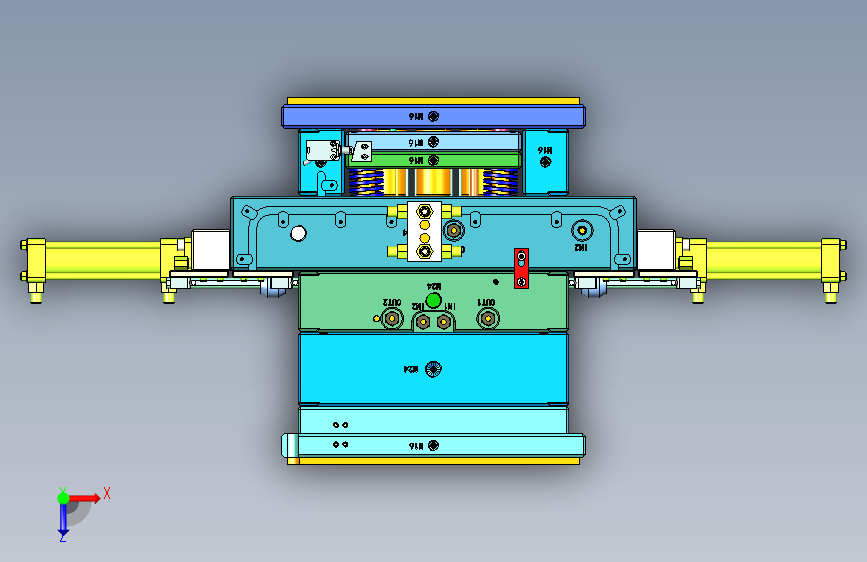

1.png)

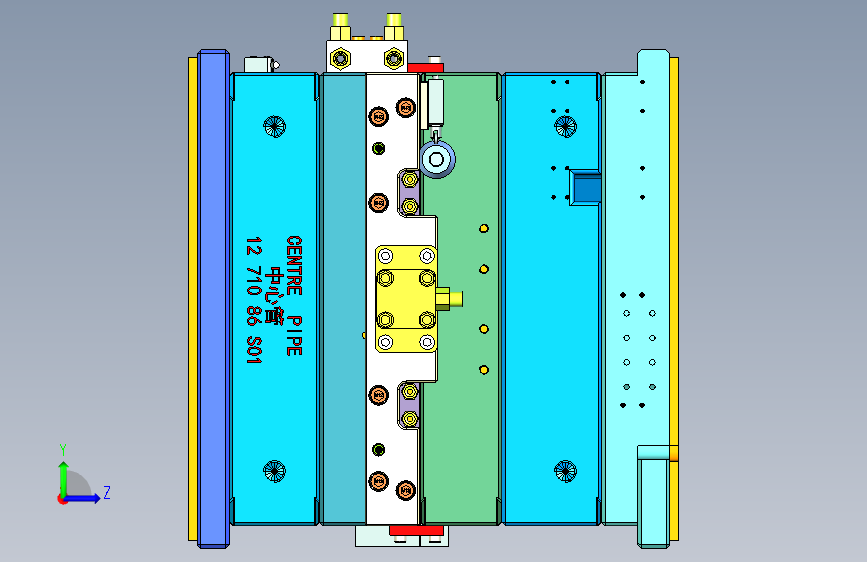

2.png)

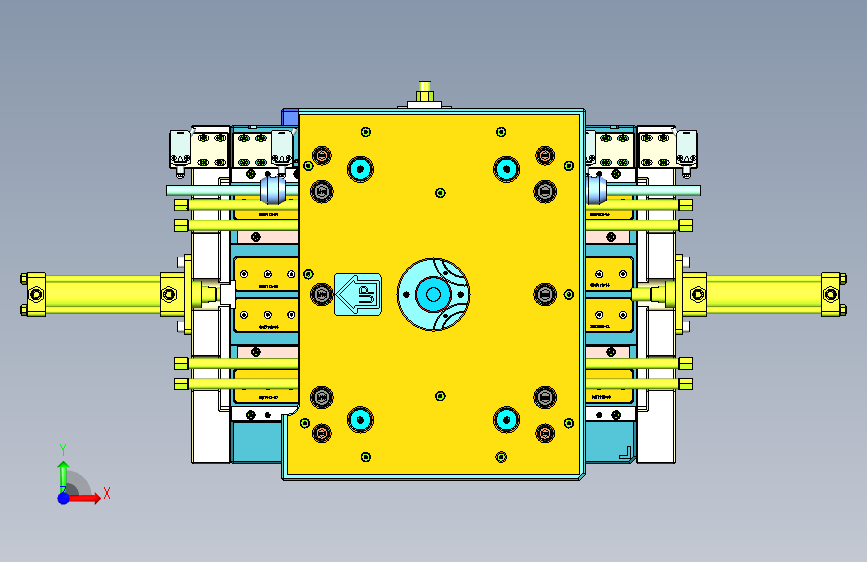

3.png)

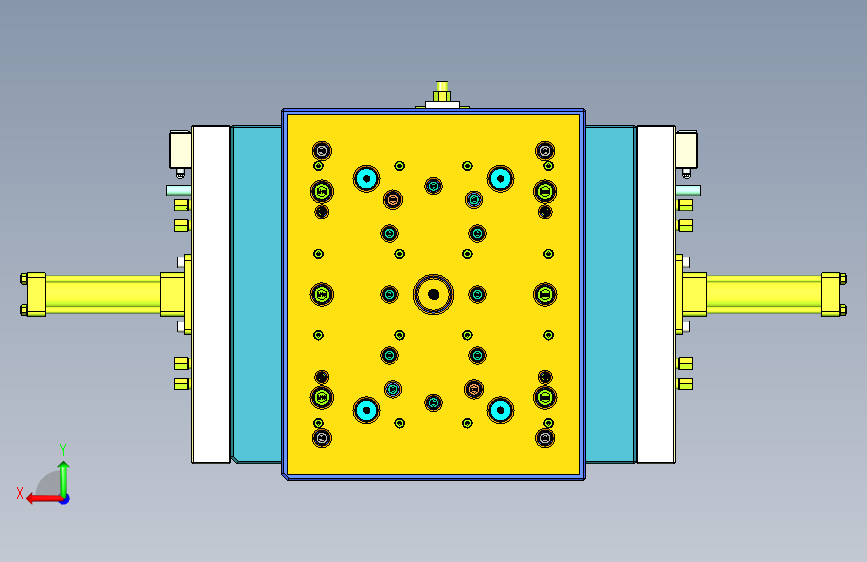

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040951514467.rar | 13.01M |

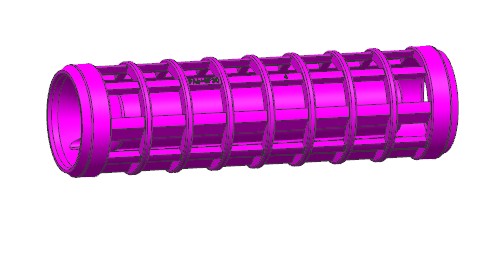

| 2 | 1.产品正面.jpg | 24.35K |

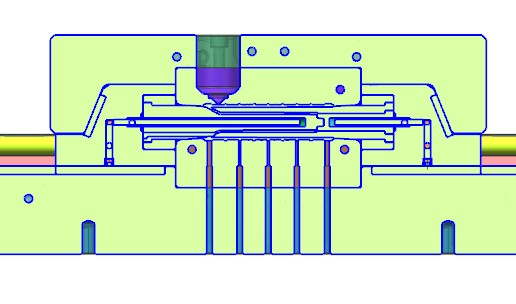

| 3 | 2.产品剖视图.jpg | 36.38K |
| 4 | 3.结构剖视图.jpg | 31.26K |

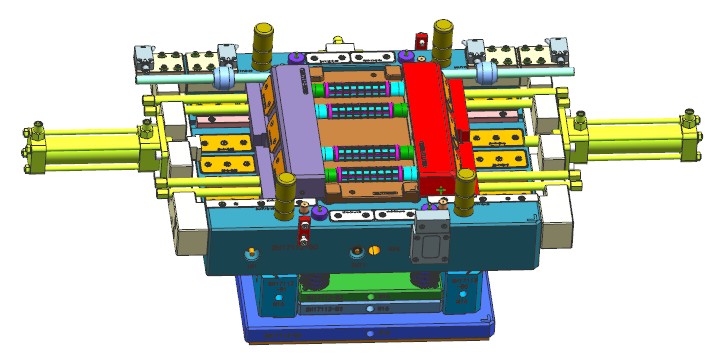

| 5 | 4.后模.jpg | 62.67K |

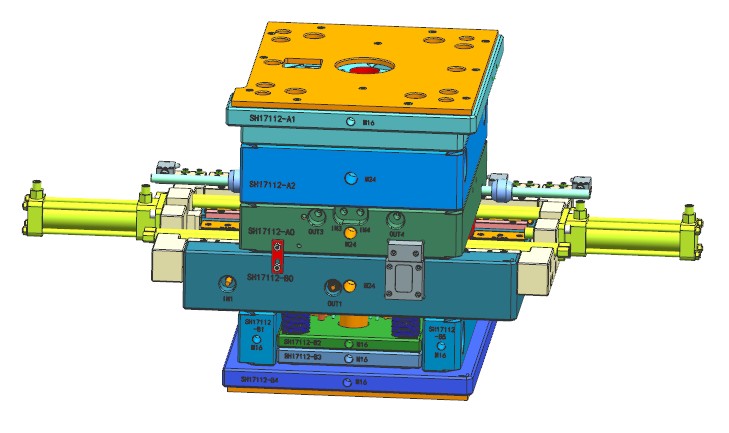

| 6 | 5.模具整体.jpg | 56.08K |
| 7 | SH17112.stp | 114.62M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：13.33M
所需金币：50
上传时间：2024-01-01 15:45:53
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
管
油缸滑块
长抽芯
图纸简介
汽车内部件-中心管注塑模具，模具1出4，点浇口直接点在产品上。内部管状长倒扣，使用后模油缸滑块抽芯，两滑块对碰，中间使用锥形凸台相互定位，防止不同心。滑块芯轴通冷却水，冷却产品内部。
