加速顶结构注塑模具（ID:876037）

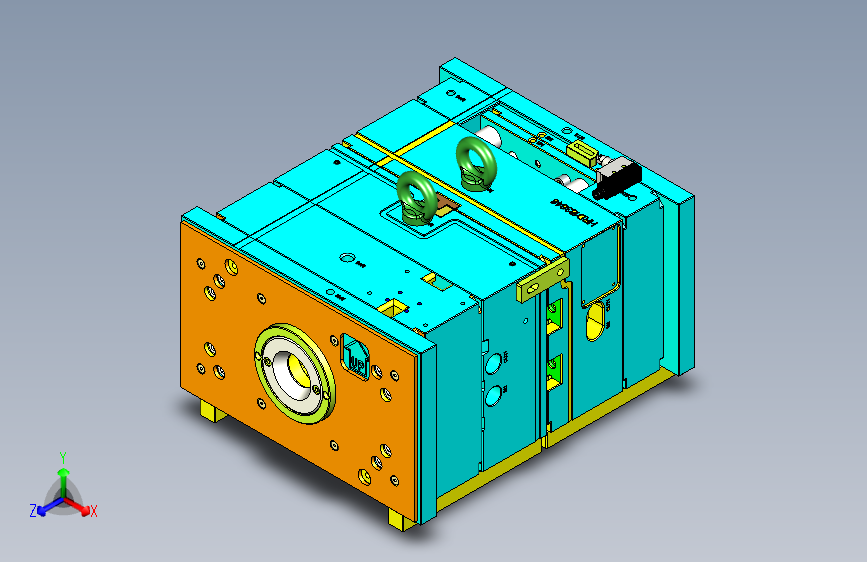

0.png)

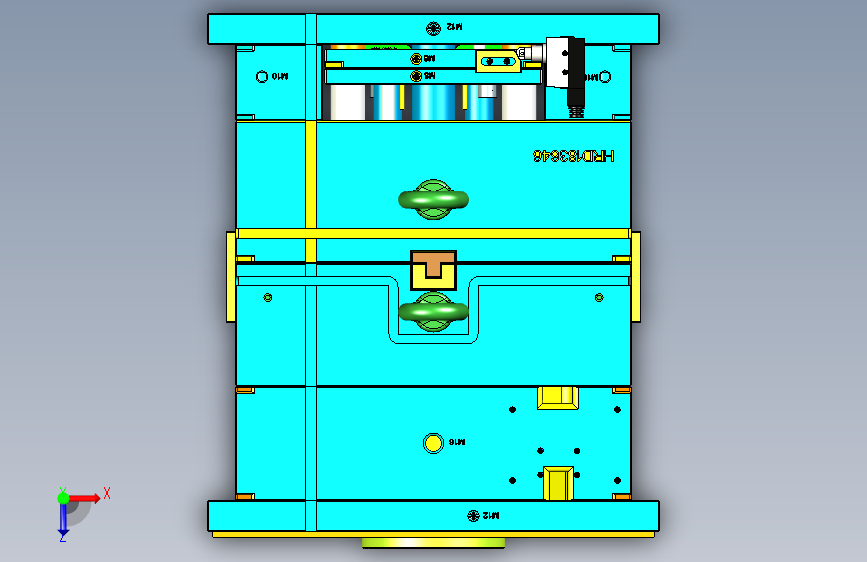

1.png)

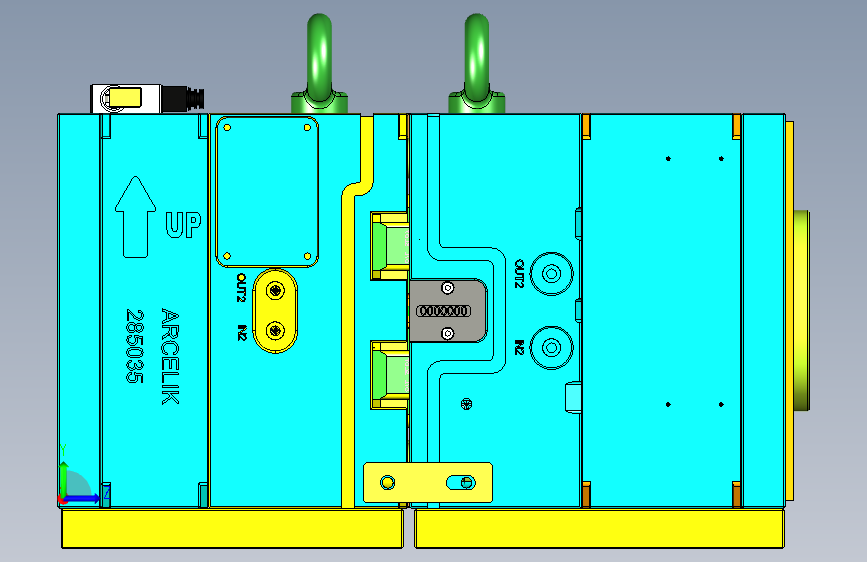

2.png)

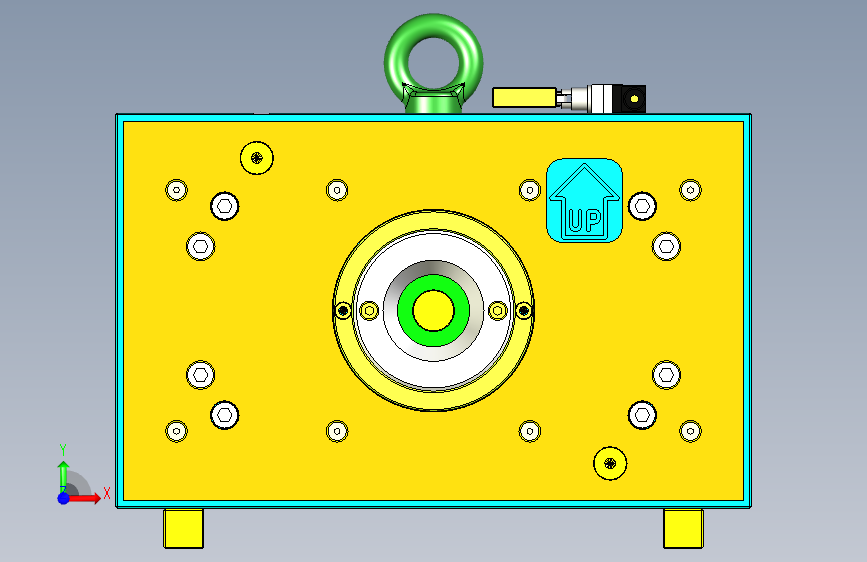

3.png)

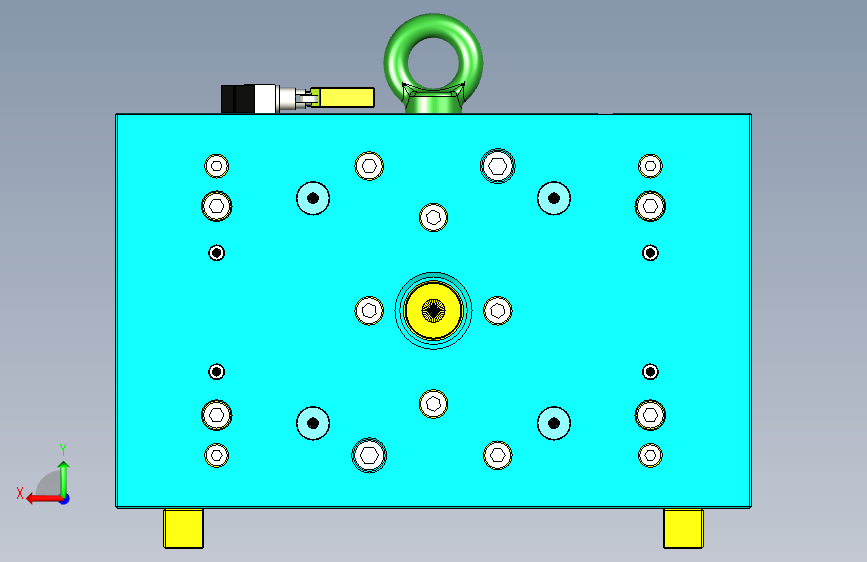

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040955526012.rar | 6.45M |
| 2 | 1.产品正面.jpg | 11.35K |

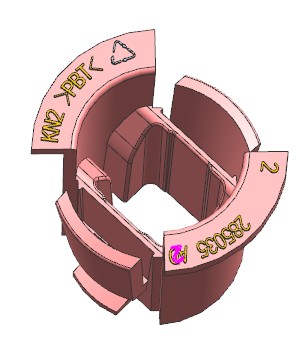

| 3 | 2.产品背面.jpg | 23.72K |

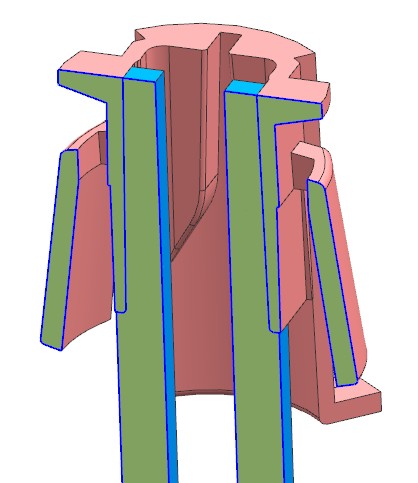

| 4 | 3.扁顶杆顶出.jpg | 35.12K |

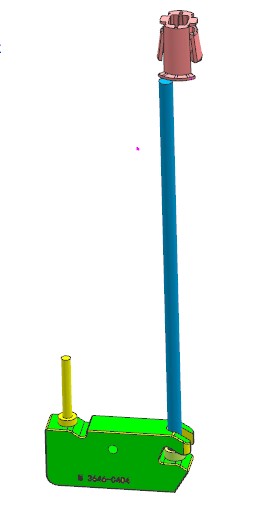

| 5 | 4.加速顶.jpg | 12.96K |

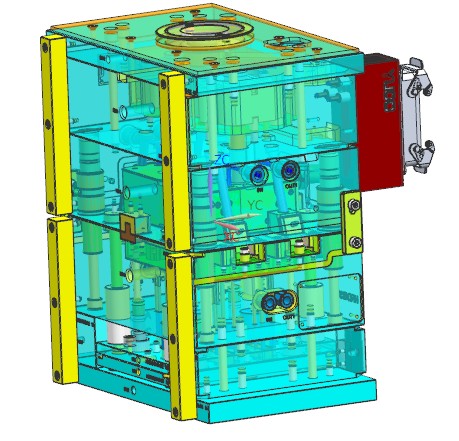

| 6 | 5.模具整体.jpg | 69.46K |

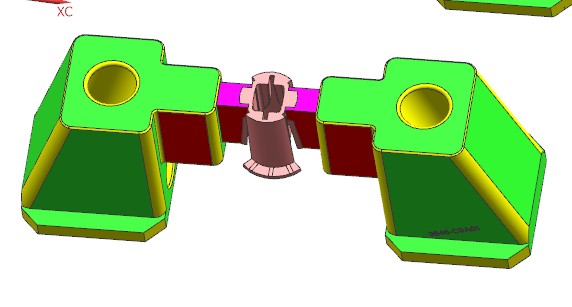

| 7 | 6.滑块.jpg | 31.42K |
| 8 | _HRD183646-TOP.stp | 56.56M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.61M
所需金币：50
上传时间：2024-01-01 15:52:33
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
加速顶
跷跷板
二次顶
图纸简介
产品为洗衣机旋钮结构件，产品中间有两条深骨位，顶出时由扁顶顶在骨位上。因为产品向内收缩变形，导致产品夹在扁顶上无法取件。所以本例使用了一种特殊结构：加速顶，通过杠杆加速的原理，增加一根顶针加速顶出产品，使产品与扁顶脱离。传统结构使用二次顶出，模具成本将加大很多。
