注塑模具中的后模先抽芯结构（ID:877450）

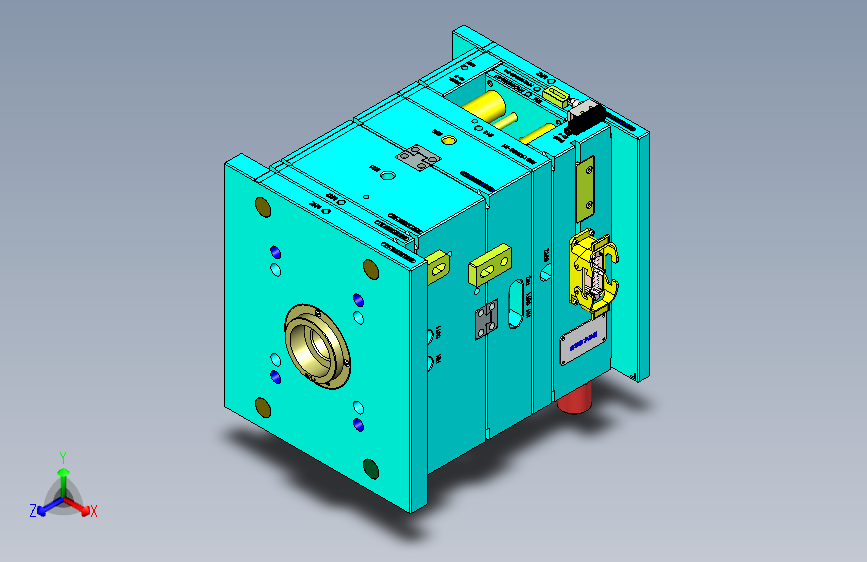

0.png)

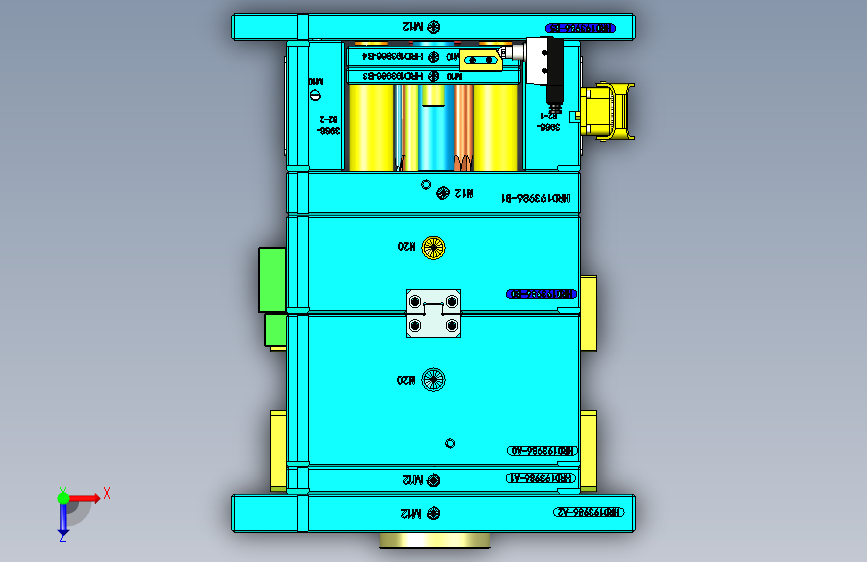

1.png)

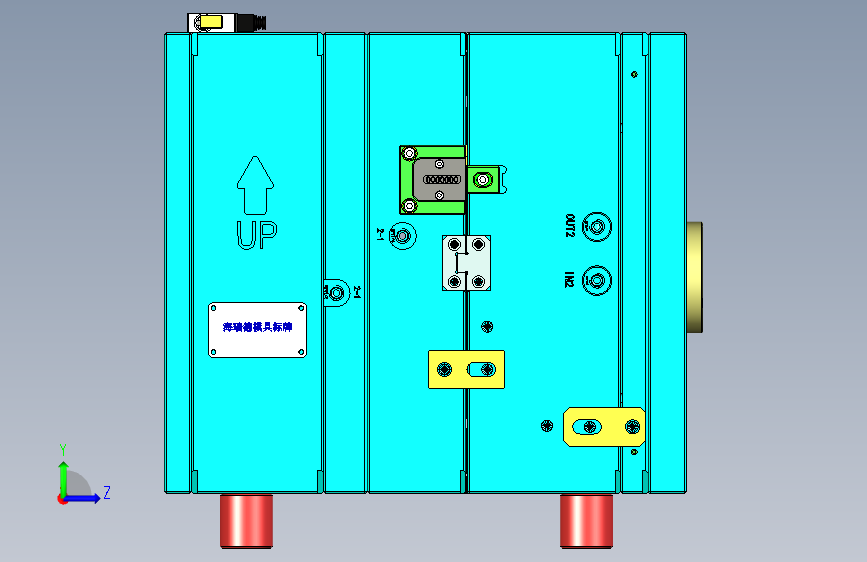

2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041167294894.rar | 3.62M |

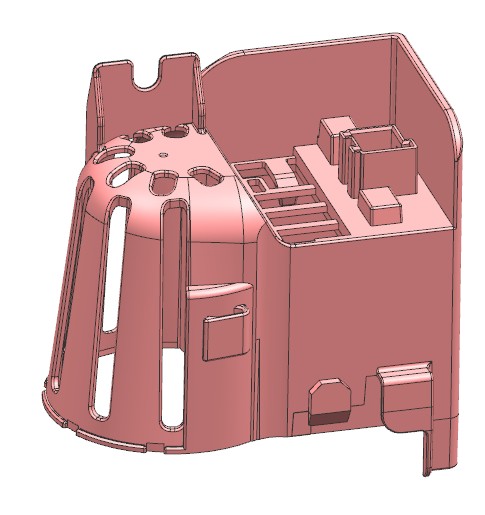

| 2 | 1.产品正面.jpg | 44.53K |

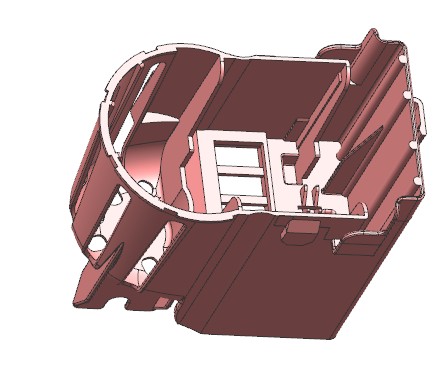

| 3 | 2.产品背面.jpg | 34.62K |

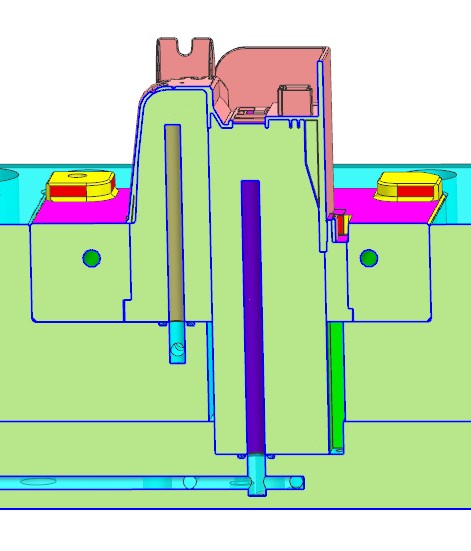

| 4 | 3.固定型芯与活动型芯.jpg | 42.00K |

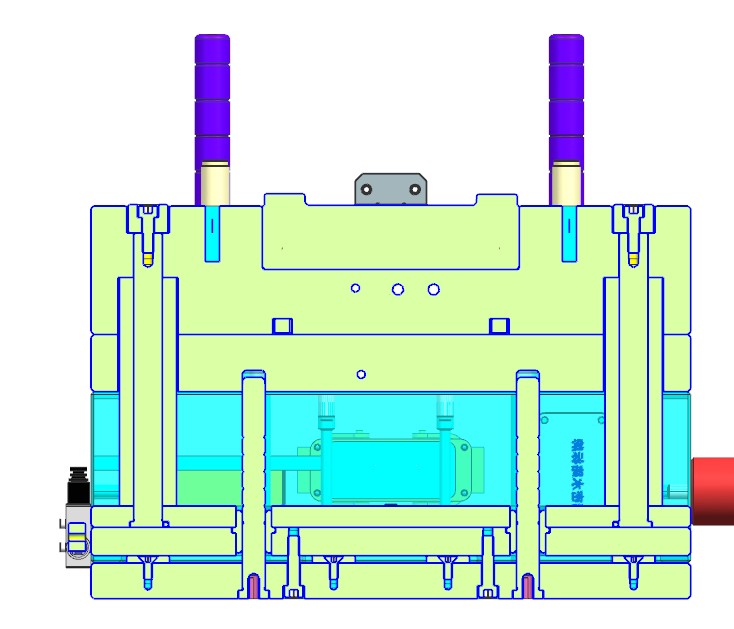

| 5 | 4.剖视图.jpg | 70.31K |

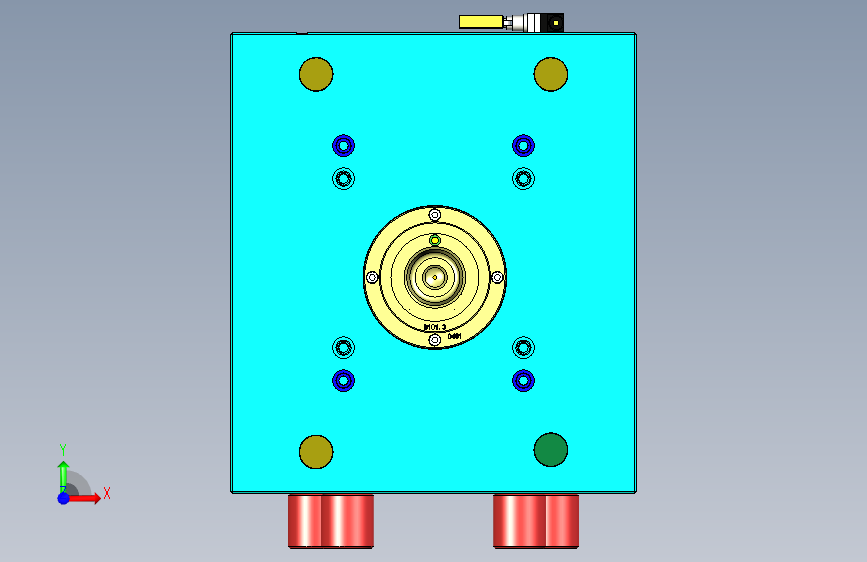

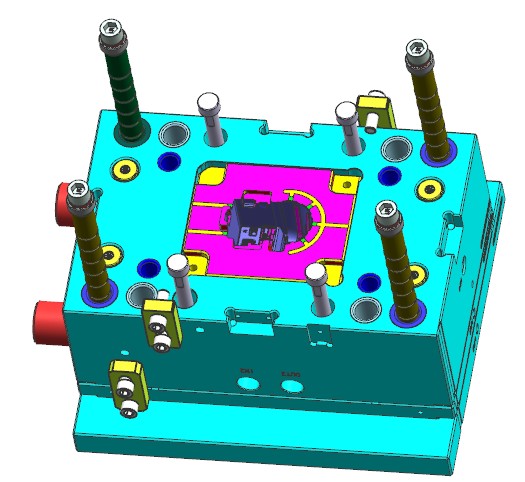

| 6 | 5.前模.jpg | 62.99K |

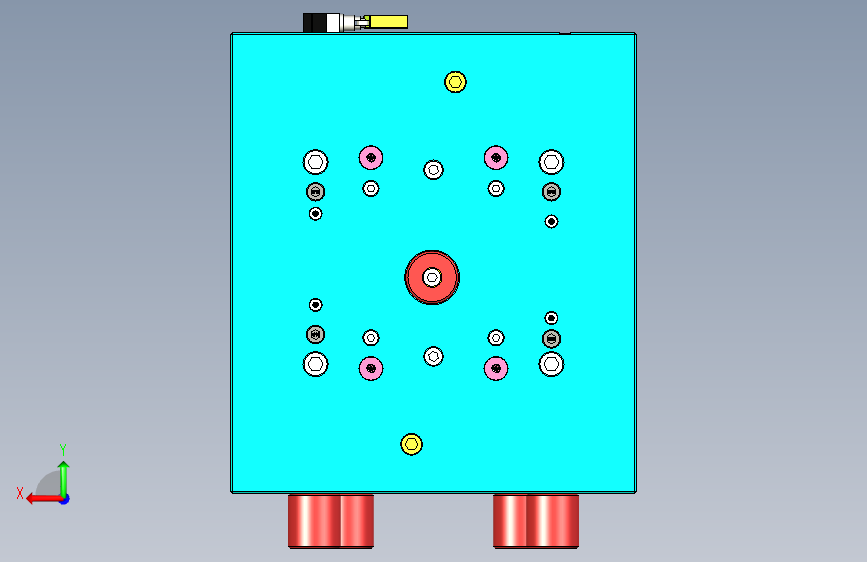

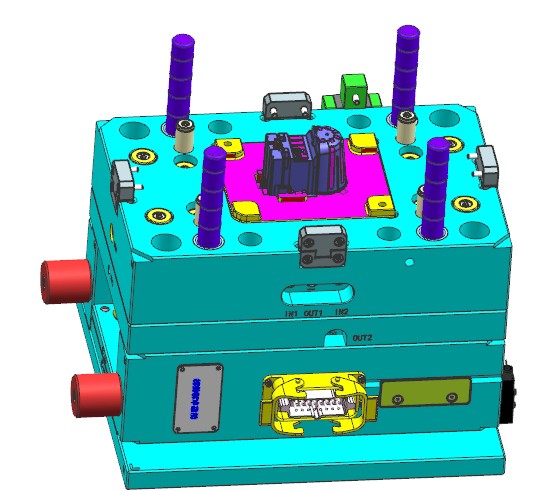

| 7 | 6.后模.jpg | 64.40K |
| 8 | _HRD193986-TOP.stp | 29.51M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：3.71M
所需金币：100
上传时间：2024-01-01 21:45:29
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
先抽芯
顶伤
推板
图纸简介
注塑模具的后模先抽芯机构。产品背面骨位较深，对模具有很大抱紧力，单靠顶针难以顶出产品，很可能会将产品顶伤。设计先抽芯机构，先让深骨位与模具脱离，再顶出产品。其动作原理为：模具打开时，后模板及固定在其上的部分型芯在弹簧的作用下，运动距离20（等高螺丝限位）。成型深骨位的部分型芯固定在垫板上原地不动，产品与深骨位型芯脱离20MM.模具打开完毕，顶出产品。
