注塑模具中的转角度斜抽芯结构（ID:877452）

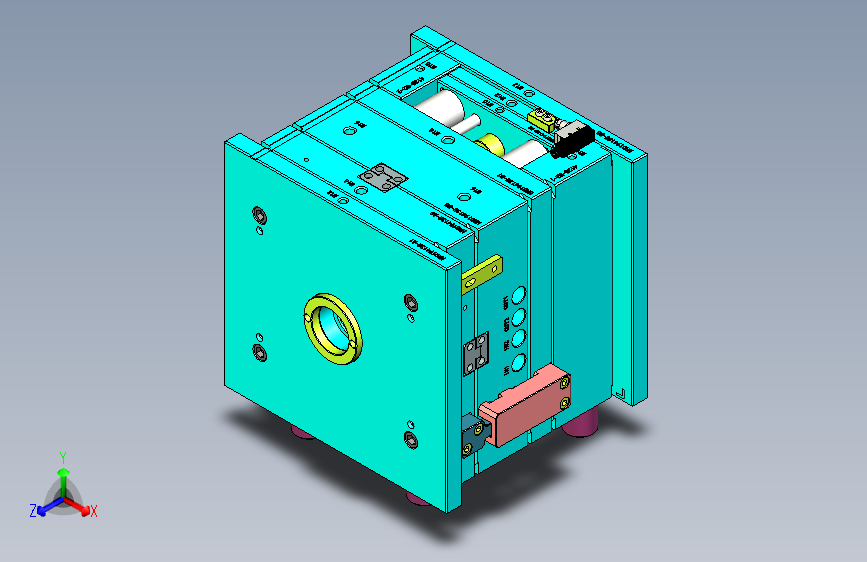

0.png)
1.png)

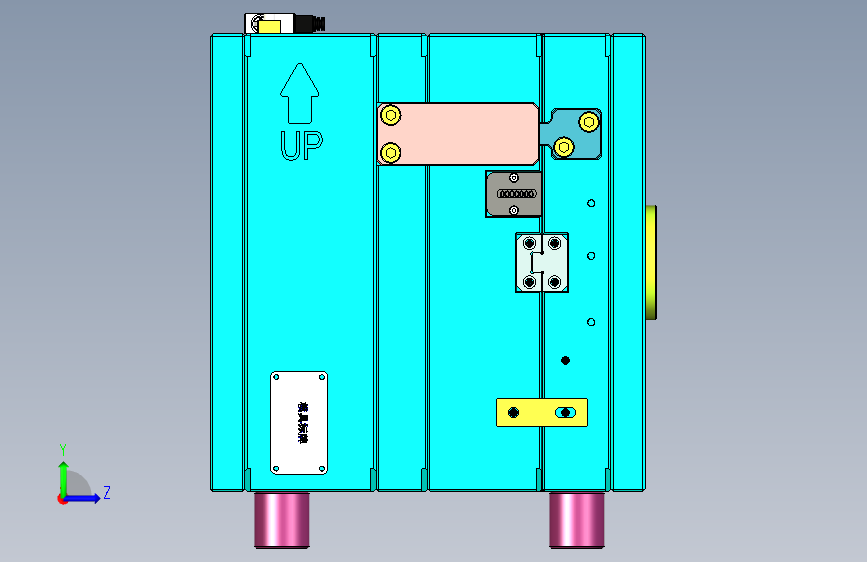

2.png)

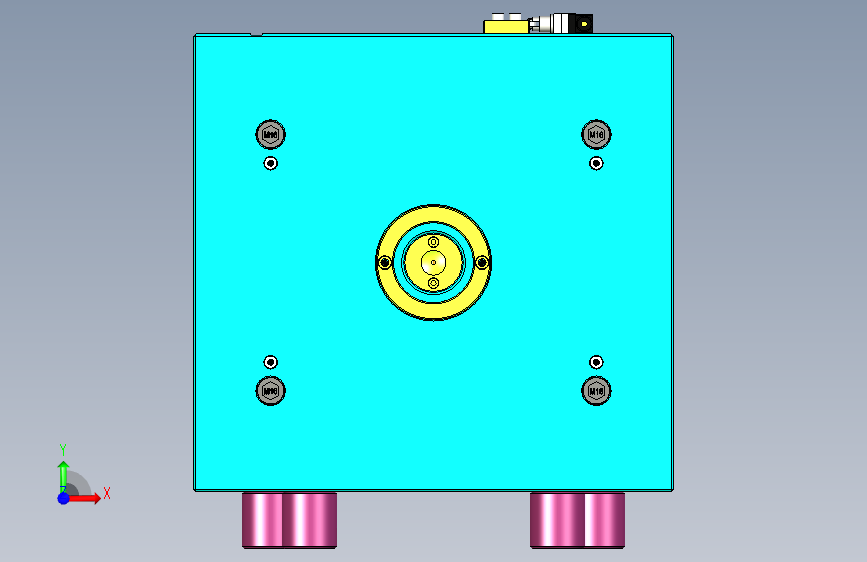

3.png)

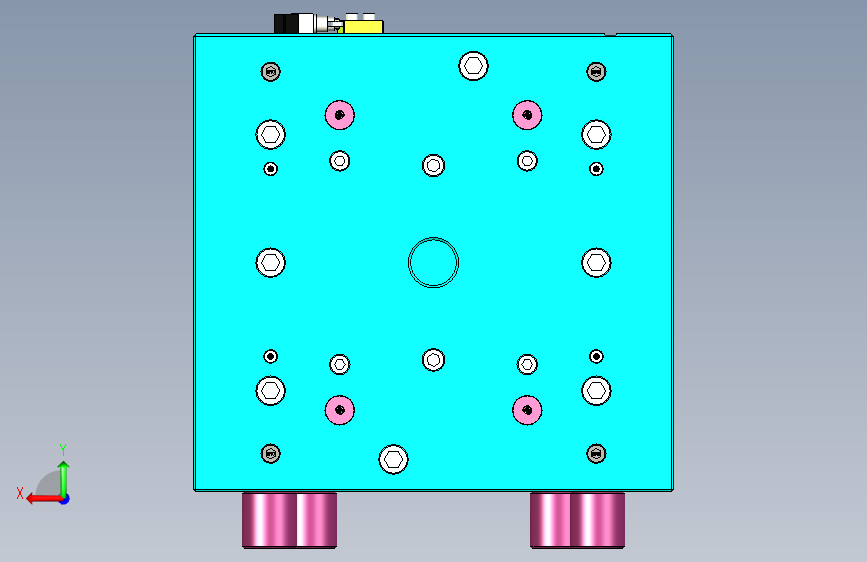

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041168729073.rar | 7.63M |

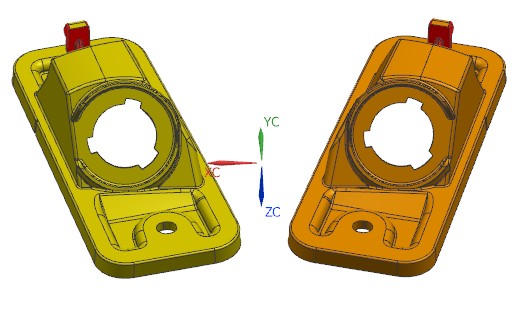

| 2 | 1.产品正面.jpg | 40.68K |
| 3 | 2.产品背面.jpg | 58.08K |

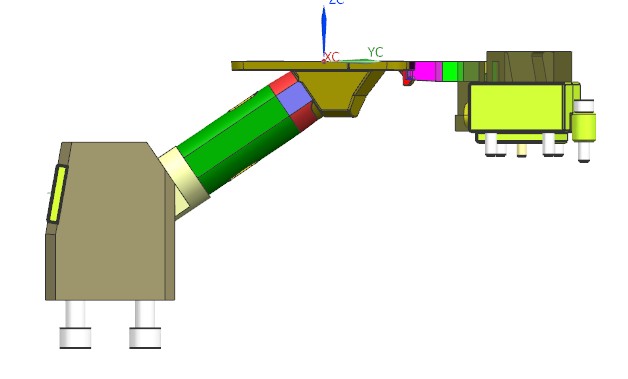

| 4 | 3.抽芯机构.jpg | 21.42K |

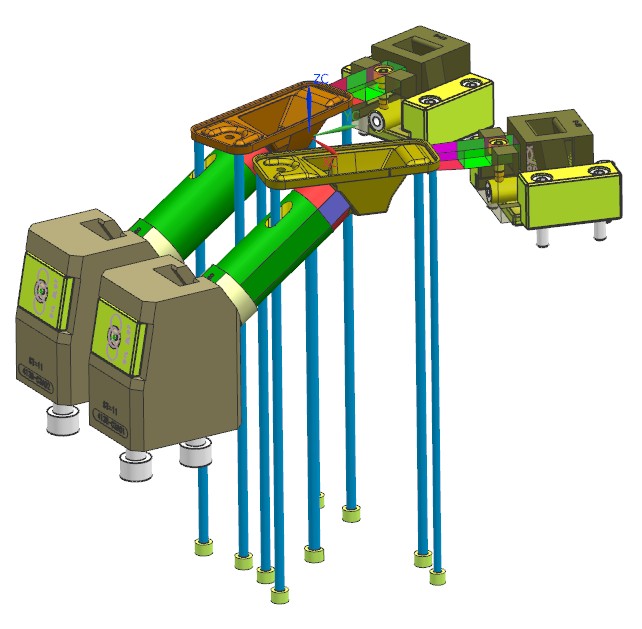

| 5 | 4.顶出.jpg | 68.63K |

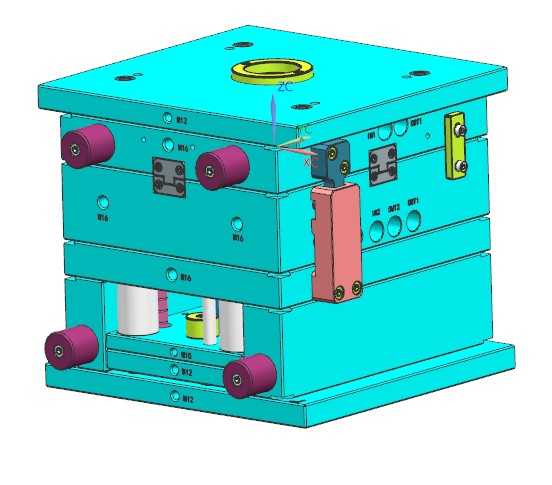

| 6 | 5.模具整体.jpg | 56.69K |
| 7 | _HRD194138-TOP.stp | 50.48M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：7.81M
所需金币：50
上传时间：2024-01-01 21:47:53
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
斜抽芯
扣机
图纸简介

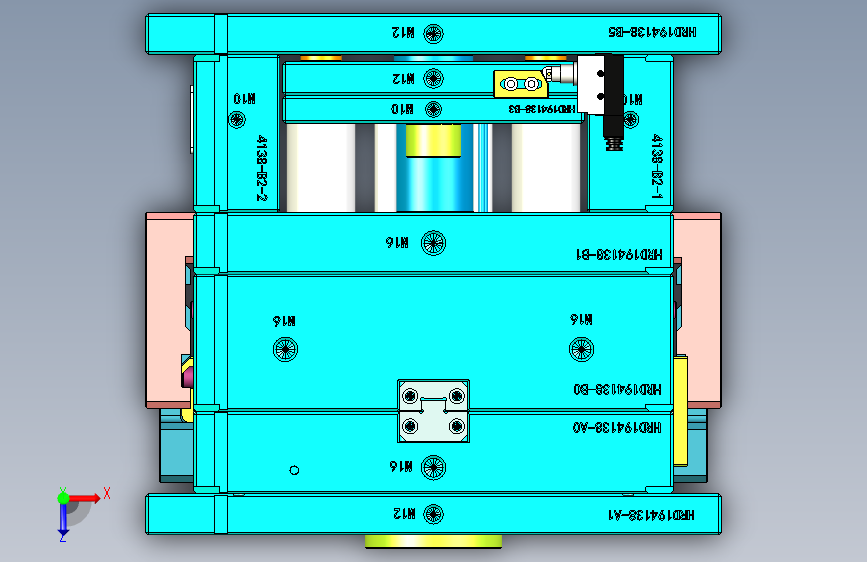

注塑模具中的转角度斜抽芯结构。产品斜向倒扣胶位设计成滑动镶芯，采用T型槽与固定块连接。固定块移动时带动镶芯斜向运动。模具动作原理为：在扣机的作用下，B0板与垫板锁住不动，A0B0先开模（防止产品粘腔），开模到11.5MM后，B0与垫板解锁，垫板在扣机拉钩的作用下与B0板分离，此时固定块通过T槽带动滑动镶芯完成抽芯动作，等高螺丝将开模距离限定在12MM.模具继续打开后顶出产品。
