打印机外通道盖板注塑模具（ID:877454）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041170331285.rar | 6.72M |

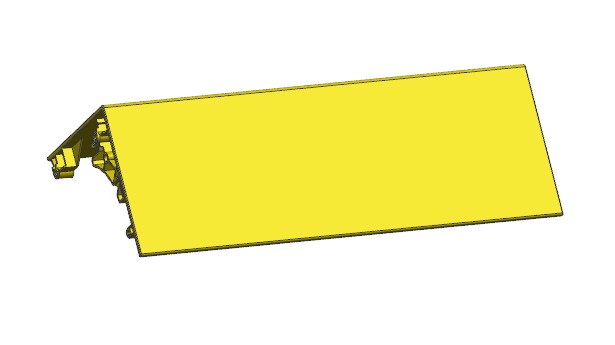

| 2 | 1.产品正面.jpg | 14.40K |

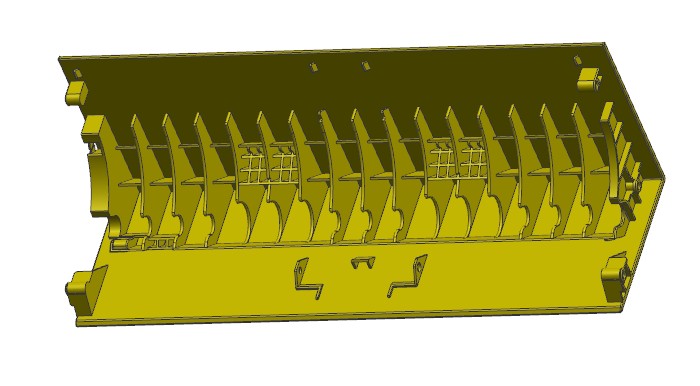

| 3 | 2.产品背面.jpg | 49.77K |

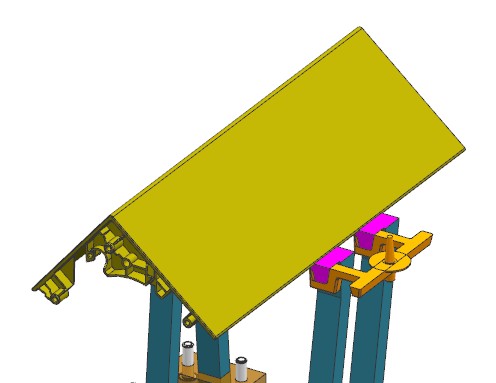

| 4 | 3.斜顶进胶.jpg | 24.29K |

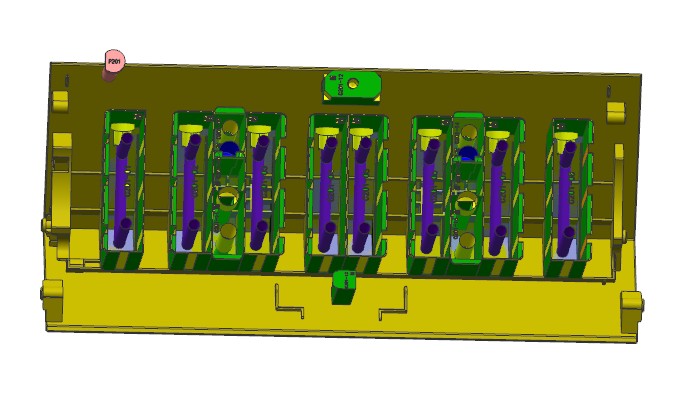

| 5 | 4.后模镶件.jpg | 58.00K |

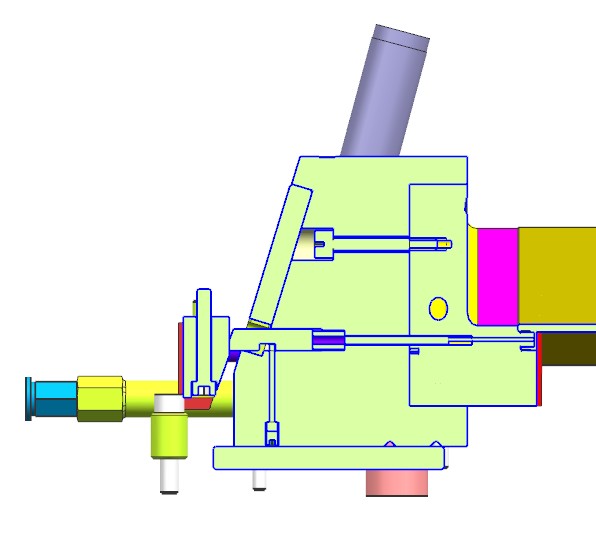

| 6 | 5.滑块与反顶针.jpg | 33.18K |
| 7 | 6.前模.jpg | 38.06K |

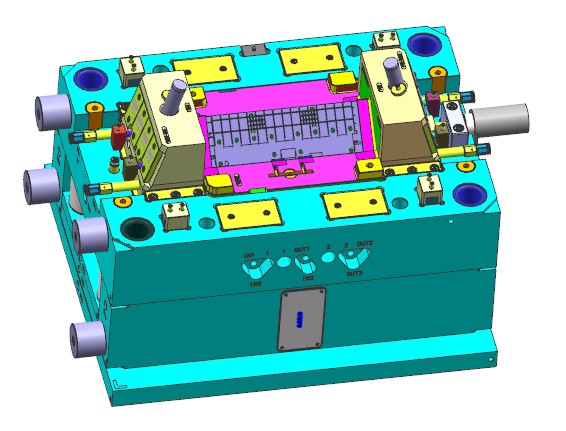

| 8 | 7.后模.jpg | 65.69K |

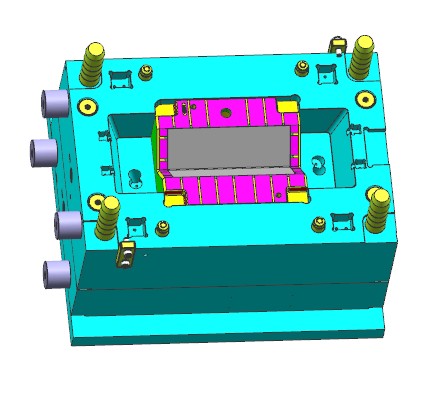

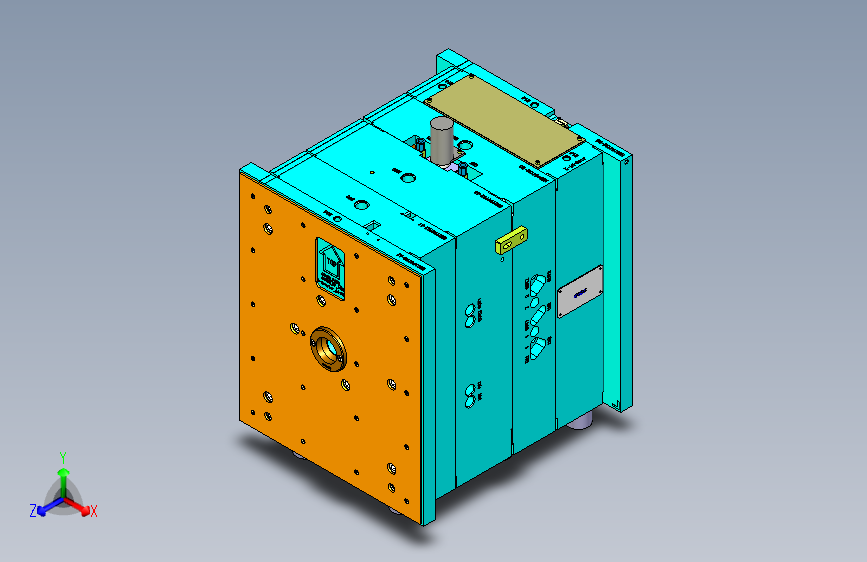

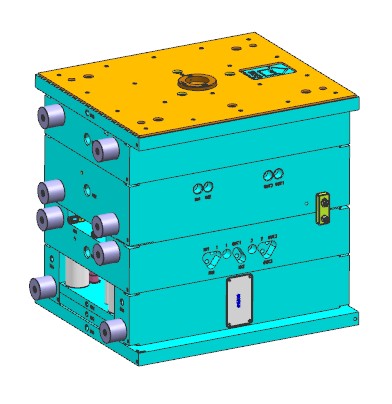

| 9 | 8.模具整体.jpg | 36.08K |
| 10 | _HRD194192-TOP.stp | 61.92M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.88M
所需金币：100
上传时间：2024-01-01 21:50:34
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
打印机
盖板
反顶
图纸简介
打印机外通道盖板注塑模具，模具排布1X1,产品外观要求细皮纹，因此使用斜顶进胶隐藏浇口。产品背面有许多加强筋，间隔取成镶件，方便加工，设计水路加强冷却。两侧面倒扣设计滑块，侧面胶位骨位纵横且有BOSS柱，对滑块抱紧力较大，因此设计有反顶针结构，防止产品粘滑块。
