制氧机700X500X1430mm（ID:879231）
4.png)
2.png)
3.png)
1.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 12038风扇.SLDPRT | 103.34K |
| 2 | 17042516912659.zip | 9.27M |
| 3 | 25X25合页.SLDPRT | 83.23K |
| 4 | 2寸福马轮.SLDPRT | 278.50K |
| 5 | 7寸触屏PLC-11.SLDPRT | 88.26K |
| 6 | a下风道分流槽.SLDPRT | 685.13K |
| 7 | HSV08-1.SLDASM | 35.13K |
| 8 | szqm.SLDASM | 401.38K |
| 9 | SZQZPC8021028-1.SLDPRT | 47.10K |
| 10 | SZQZ_GC300-08-BRACKET1028-1.SLDPRT | 35.79K |
| 11 | SZQZ_GF300-08-BOWL1028-1.SLDPRT | 60.66K |
| 12 | SZQZ_GF300-08-J-BODY1028-1.SLDPRT | 39.80K |
| 13 | SZQZ_GFC300-08-COVER1028-1.SLDPRT | 22.52K |
| 14 | SZQZ_GFC300-08-SCREW1028-1.SLDPRT | 23.35K |
| 15 | SZQZ_GL300-08-BOWL1028-1.SLDPRT | 58.73K |
| 16 | SZQZ_GL300-08-J-BODY1028-1.SLDPRT | 49.44K |
| 17 | SZQZ_GR300-08_-J_-SEAT1028-1.SLDPRT | 44.61K |
| 18 | SZQZ_GR300-08_F_-BODY_USED_IN_G-1.SLDPRT | 52.06K |
| 19 | _HSV08-slide-1.SLDPRT | 28.26K |
| 20 | _HSV08Body-1.SLDPRT | 29.01K |
| 21 | 下底板.SLDPRT | 317.02K |
| 22 | 前门下.SLDPRT | 392.29K |
| 23 | 右侧板.SLDPRT | 1.36M |
| 24 | 后下门.SLDPRT | 187.70K |
| 25 | 左侧板、.SLDPRT | 841.38K |
| 26 | 开关按钮-gre.SLDPRT | 142.44K |
| 27 | 开关按钮.SLDPRT | 140.94K |
| 28 | 总装配.SLDASM | 1.74M |
| 29 | 托盘.SLDPRT | 653.61K |
| 30 | 箱体焊接.SLDASM | 512.58K |
| 31 | 轮子焊接板.SLDPRT | 140.16K |
| 32 | 门装配.SLDASM | 174.52K |
| 33 | 顶板.SLDPRT | 269.58K |
| 34 | 马达盒子.SLDPRT | 310.04K |
| 35 | 马达盒子前盖.SLDPRT | 112.38K |
| 36 | 马达盒子后盖.SLDPRT | 112.07K |
| 37 | 马达盒子装配.SLDASM | 150.30K |
此图纸下载需要45金币
立即下载
发布者
秋刀鱼
创作: 102
粉丝: 5
加入时间：2023-11-23
模型信息
图纸格式：sldprt,sldasm
文件大小：9.49M
所需金币：45
上传时间：2024-01-03 11:14:53
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

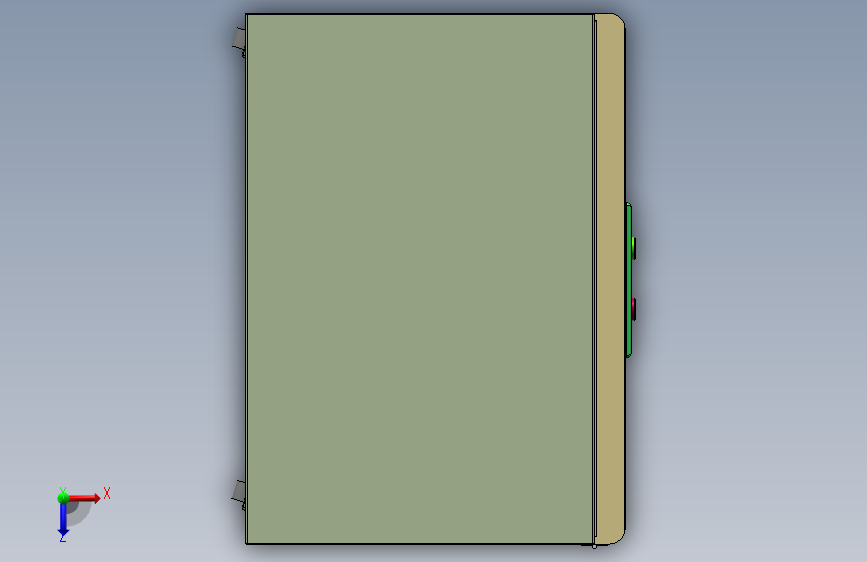

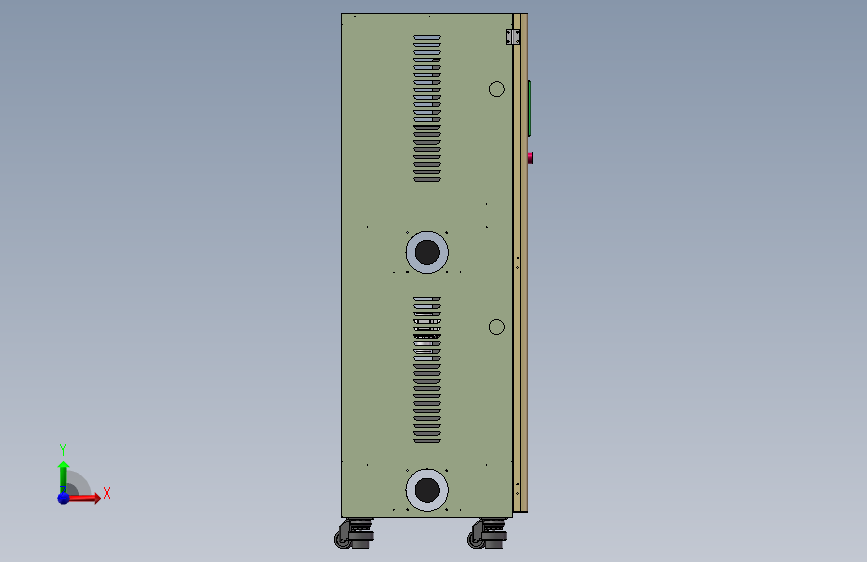

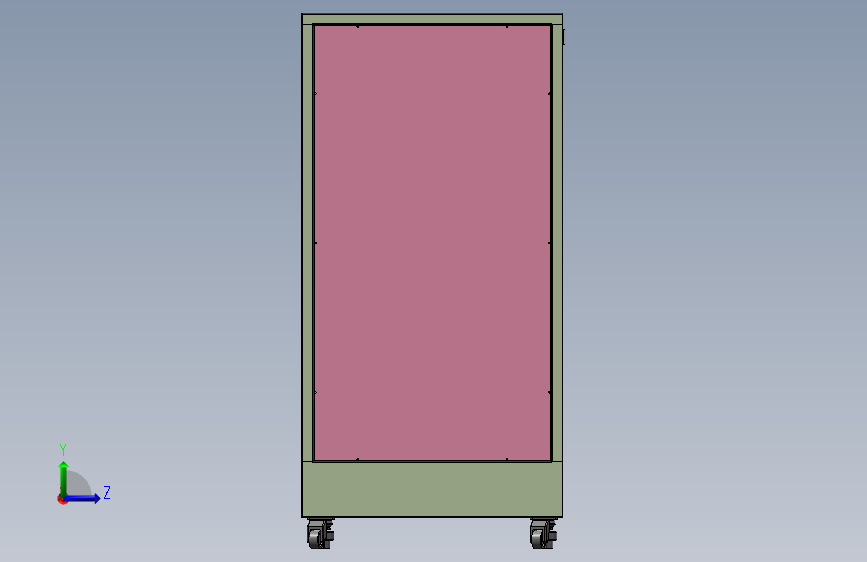

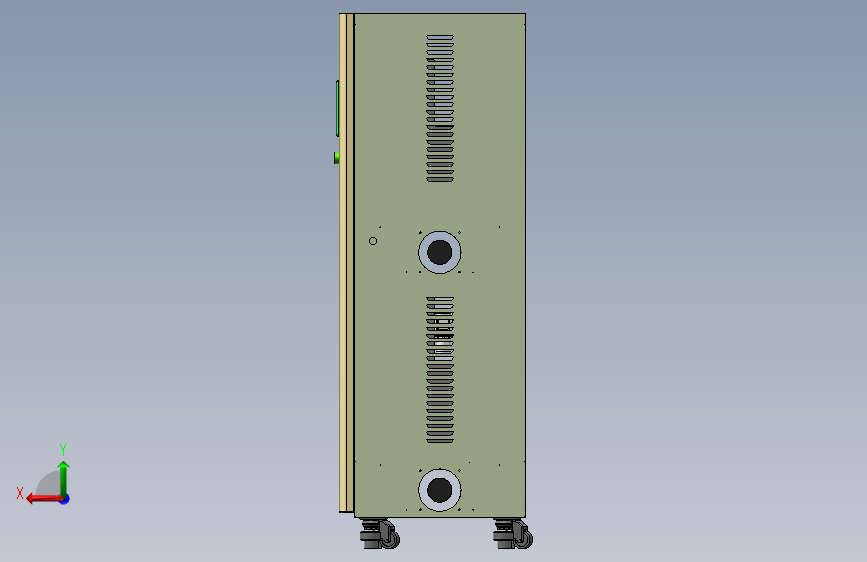

立式制氧机外壳，solidworks钣金结构，规格W700XD500XH1430mm，机箱内部可安装4个制氧机模组，通过左右两侧的腰型孔吸入冷风，再将制氧机马达热量从4个轴流风机口排出。为成熟量产图纸，可编辑也可直接用于生产。
