超大型工业烘箱（ID:879260）

机械设备 / 非标机械 / 超大型工业烘箱

©原创

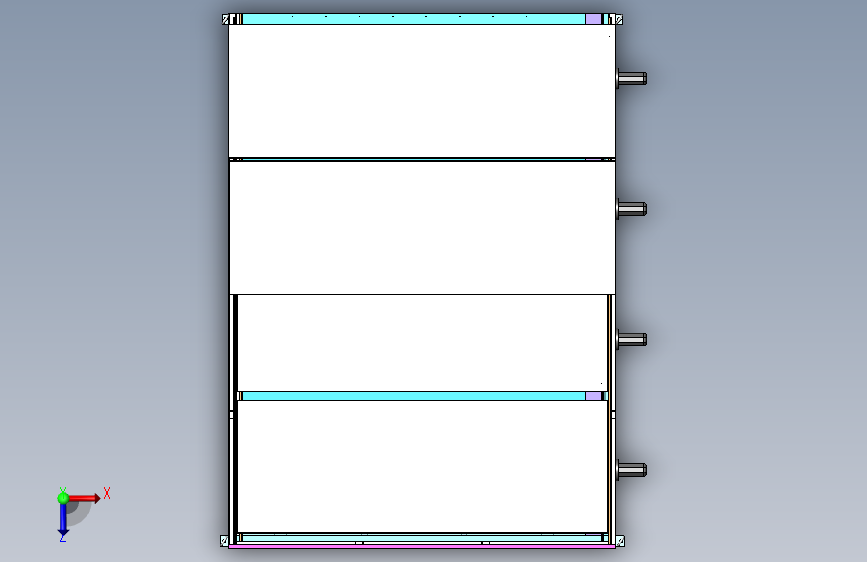

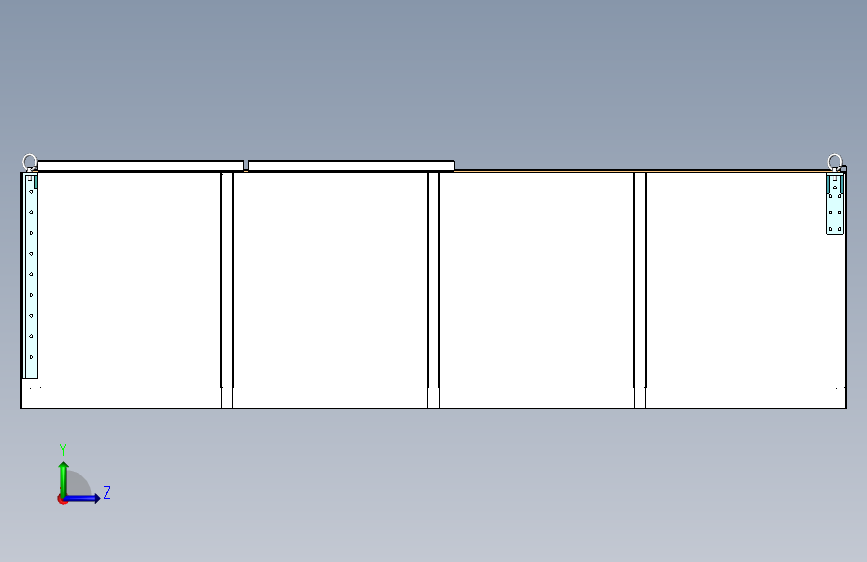

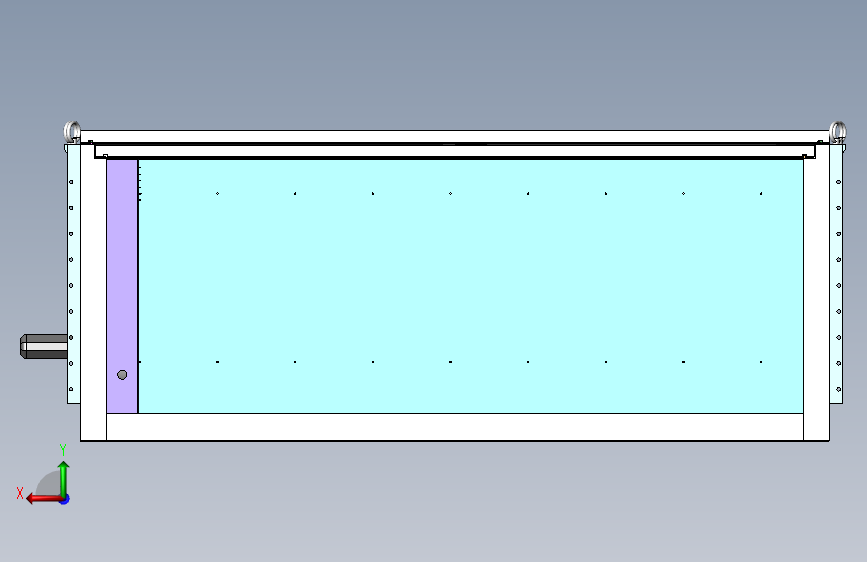

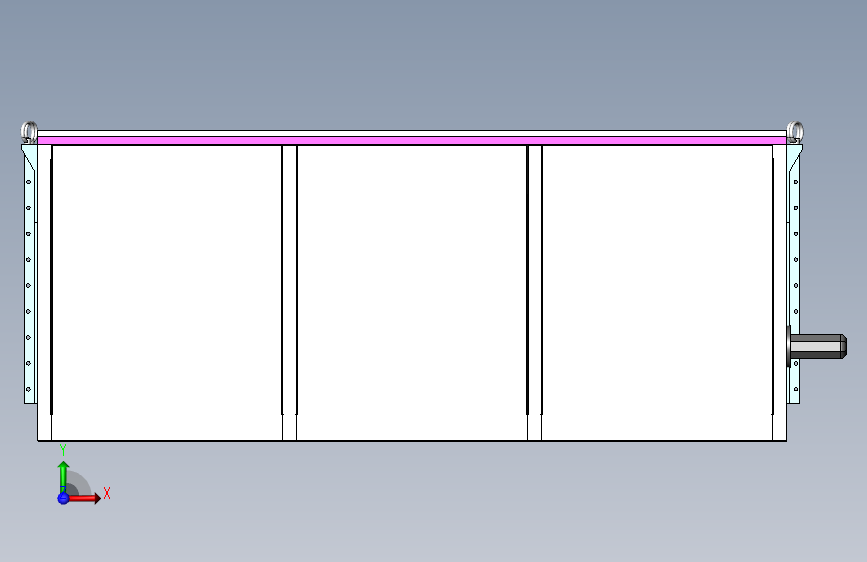

平面图

3D视图

文件列表

#	文件名称	文件大小
1	100-45槽钢-992-M.SLDPRT	101.03K
2	100-45槽钢-992.SLDPRT	96.72K
3	100-45槽钢2000.SLDPRT	79.40K
4	100-45槽钢3000.SLDPRT	78.69K
5	100-45槽钢3945.SLDPRT	76.29K
6	100-45槽钢400.SLDPRT	79.34K
7	100-45槽钢6800.SLDPRT	79.29K
8	100工钢.SLDPRT	119.31K
9	1704253490484.zip	16.58M
10	30方管-挡头.SLDPRT	67.36K
11	40方管1900.SLDPRT	67.84K
12	5030矩形管-2730.SLDPRT	67.07K
13	5030矩形管-700.SLDPRT	68.05K
14	5030矩形管.SLDPRT	67.54K
15	50方管....SLDPRT	81.78K
16	50方管...1988.SLDPRT	82.07K
17	50角铁.SLDPRT	72.94K
18	55U隔筋.SLDPRT	343.64K
19	60槽钢3905.SLDPRT	120.03K
20	8寸鼓风轮叶片.SLDPRT	230.62K
21	A-风道上梁.SLDPRT	200.95K
22	A-风道安装框焊接.SLDPRT.SLDASM	147.46K
23	A-风道左右梁.SLDPRT	173.29K
24	A-风道门板.SLDPRT	211.42K
25	as.SLDASM	123.07K
26	A上门.SLDPRT	848.51K
27	A上门内胆.SLDPRT	248.37K
28	a上门筋L.SLDPRT	95.82K
29	a上门筋S.SLDPRT	127.28K
30	A上门装配.SLDASM	186.74K
31	A下门.SLDPRT	449.03K
32	A下门内胆.SLDPRT	245.93K
33	a下门筋L.SLDPRT	81.69K
34	a下门筋S.SLDPRT	117.59K
35	A下门装配.SLDASM	189.80K
36	A导轨卡子-2.SLDPRT	100.01K
37	moto92.SLDPRT	130.66K
38	turbo220.SLDPRT	126.18K
39	u隔筋焊接.SLDASM	85.98K
40	内胆侧壁a.SLDPRT	452.57K
41	内胆侧壁a2.SLDPRT	325.11K
42	内胆侧壁a3.SLDPRT	327.74K
43	内胆侧壁a4.SLDPRT	325.98K
44	内胆侧壁B.SLDPRT	350.28K
45	内胆侧壁c.SLDPRT	151.91K
46	内胆侧壁c2.SLDPRT	151.69K
47	内胆侧壁c3.SLDPRT	151.40K
48	内胆侧壁c4.SLDPRT	150.35K
49	内胆底1.SLDPRT	369.29K
50	内胆底2.SLDPRT	210.63K
51	内胆底3.SLDPRT	170.56K
52	单节装配.SLDASM	1.46M
53	吊环M20.SLDPRT	175.84K
54	外壳891.66.SLDPRT	200.69K
55	外壳945-3.SLDPRT	413.96K
56	外壳945-无孔.SLDPRT	195.73K
57	外壳945.SLDPRT	414.17K
58	外壳945拐角.SLDPRT	677.43K
59	外壳945拐角R.SLDPRT	648.98K
60	底板1.SLDPRT	147.23K
61	底板2.SLDPRT	159.97K
62	底板4.SLDPRT	118.50K
63	总装配.SLDASM	1.41M
64	挂耳.SLDPRT	111.99K
65	挡板a.SLDPRT	149.17K
66	挡板b.SLDPRT	153.81K
67	挡板c.SLDPRT	189.23K
68	框架焊接内胆安装.SLDASM	997.69K
69	轮子-滑轮.SLDPRT	125.40K
70	连接L.SLDPRT	127.59K
71	连接L右.SLDPRT	137.15K
72	风口板子.SLDPRT	343.07K

此图纸下载需要60金币

立即下载

发布者

秋刀鱼

创作: 108

粉丝: 6

加入时间：2023-11-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：16.98M

所需金币：60

上传时间：2024-01-03 11:44:54

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

超大型工业烘箱，烘箱内部为304不锈钢结构，可烘烤的种类较多，工作温度高达300摄氏度。工作室尺寸- 3000X8000X1000mm ,采用两组 370W 电机 8英寸风轮进行热风循环。保温效果好，双层隔热纤维层，其中箱体上一层，门上一层。左右可安装隔层板。该结构方便安装与维修，技术成熟。 solidworks图纸可以编辑.可修改
