洗衣机洗手端口注塑模具（ID:882771）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17043787893404.rar | 3.50M |

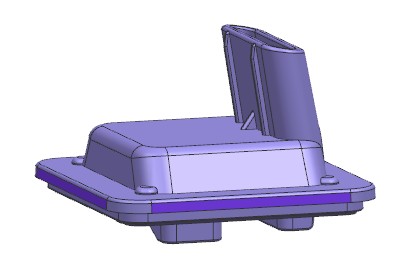

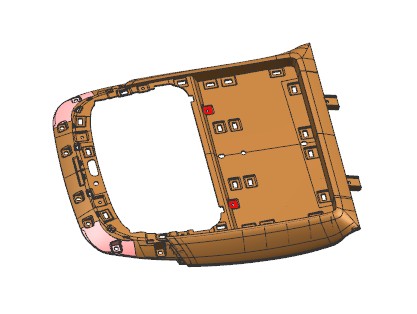

| 2 | 1.产品正面.jpg | 15.35K |

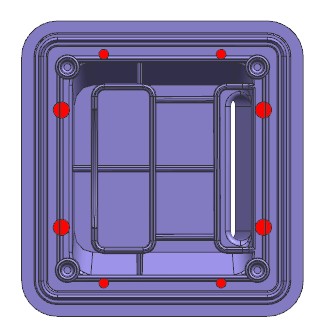

| 3 | 2.产品背面.jpg | 24.11K |

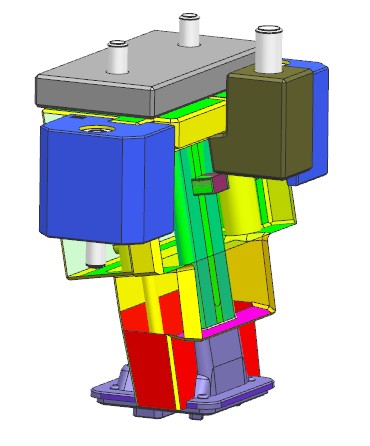

| 4 | 3.前模斜抽.jpg | 32.40K |
| 5 | 4.结构剖视图.jpg | 34.77K |
| 6 | 5.前模.jpg | 55.20K |
| 7 | 6.后模.jpg | 41.98K |

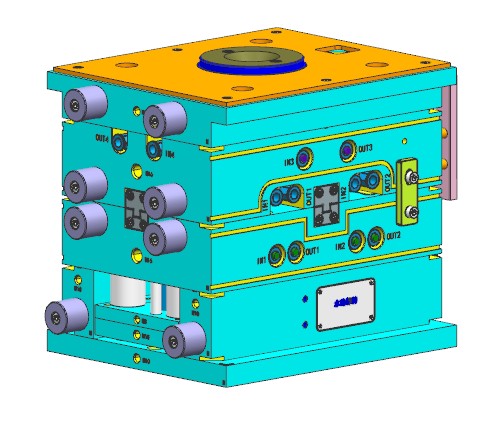

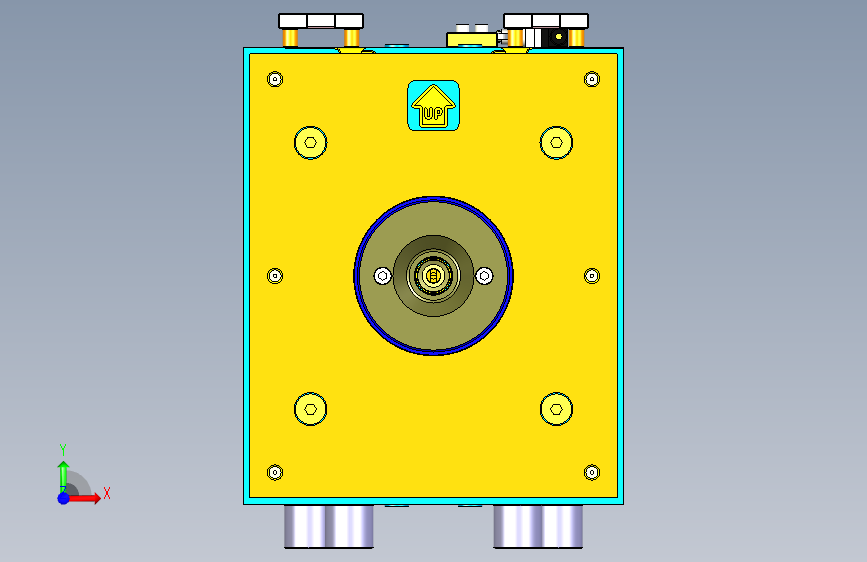

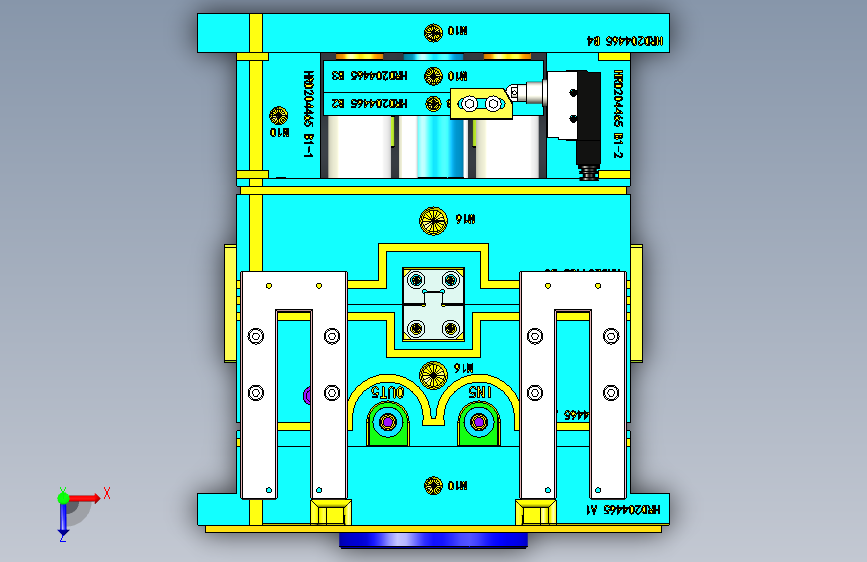

| 8 | 7.模具整体.jpg | 59.02K |
| 9 | _HRD204465-TOP.stp | 30.42M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：3.59M
所需金币：100
上传时间：2024-01-04 22:33:09
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
洗手端口
斜抽芯
图纸简介
洗衣机洗手端口注塑模具，产品前模有一处倒扣结构，与竖直方向夹角10度，在型腔打开前，必须将倒扣脱离。模具需要两次开模动作，第一次开模，顶板与前模板打开，前模斜抽在拉钩和弹簧的作用下，沿夹角方向抽芯。此时，前后模板之间有尼龙锁模器锁紧，打开的距离由等高螺丝控制。第二次开模，前后模板打开，
