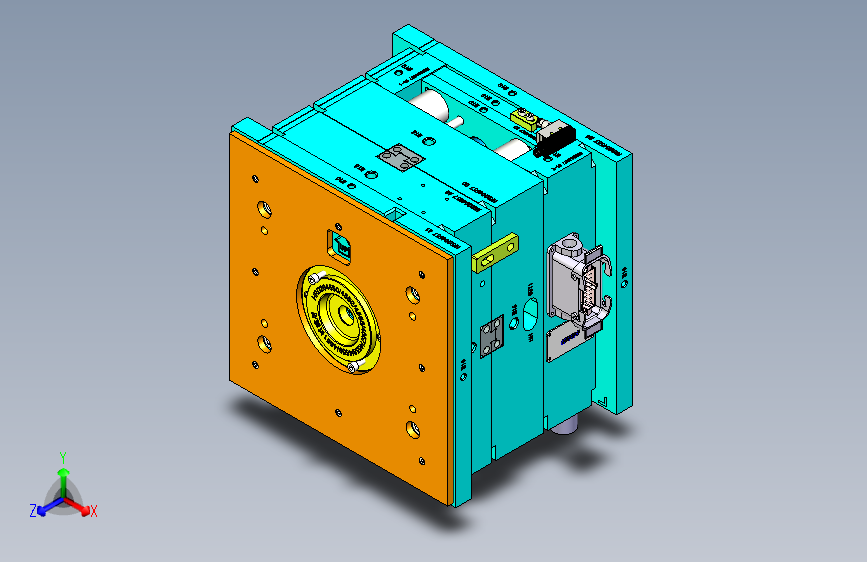

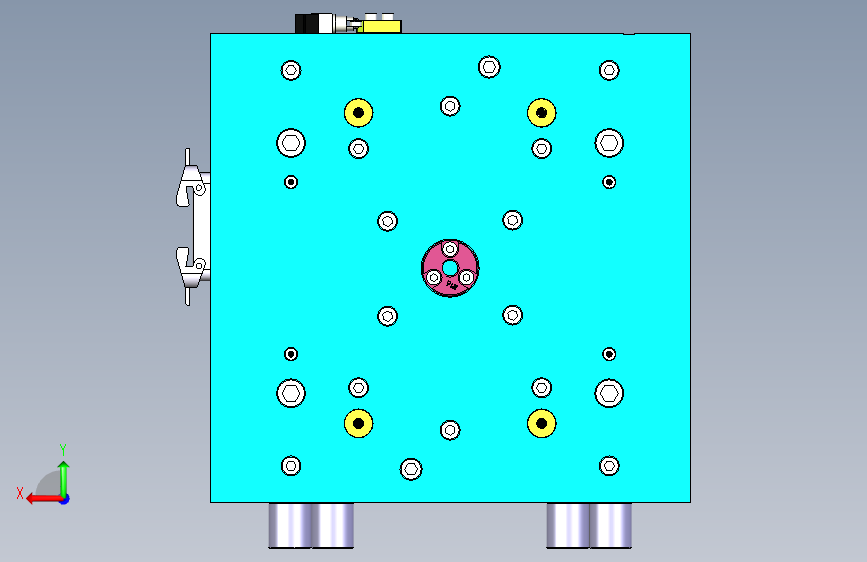

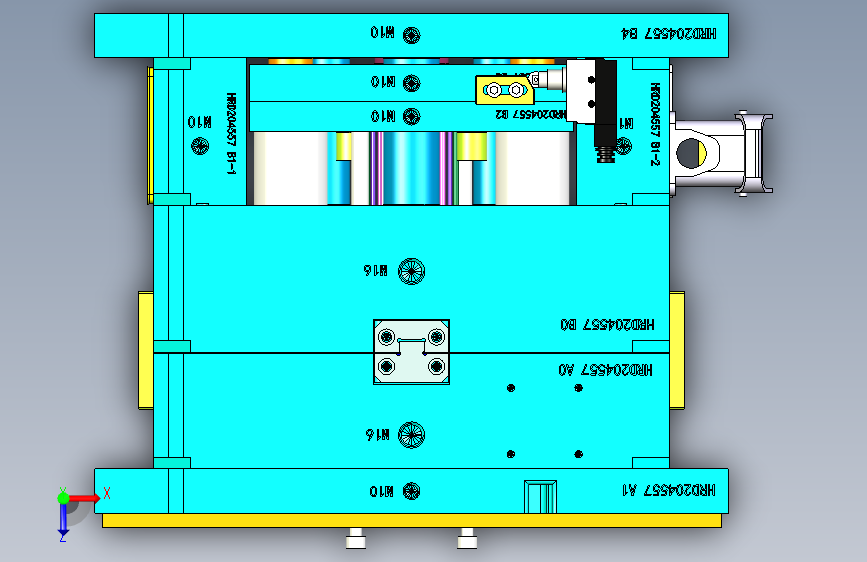

汽车字牌注塑模具（ID:882772）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17043788492690.rar | 9.19M |

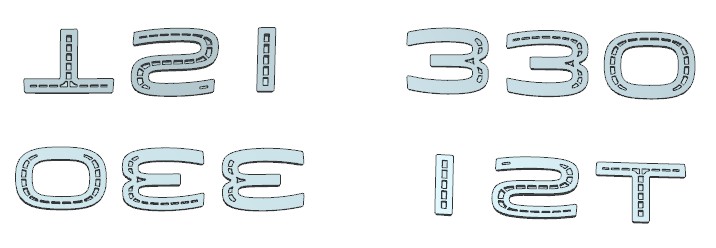

| 2 | 2.产品背面.jpg | 32.59K |

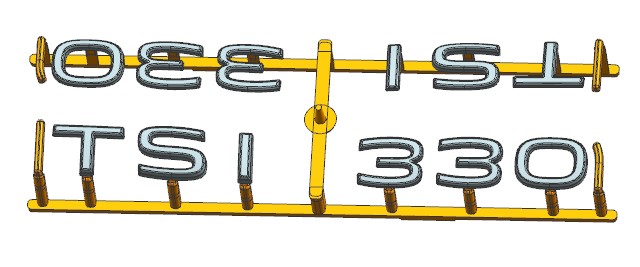

| 3 | 3.流道.jpg | 39.80K |

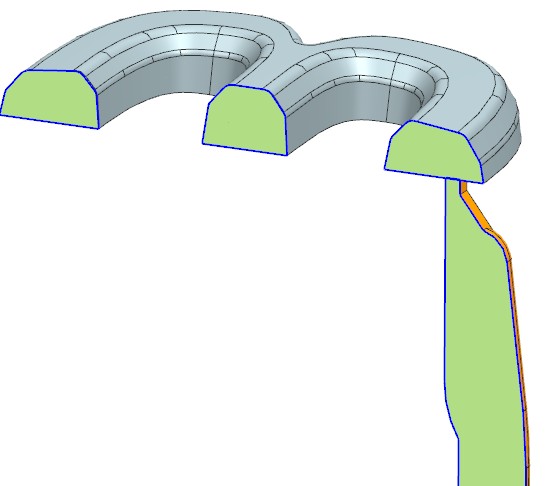

| 4 | 4.浇口.jpg | 29.28K |

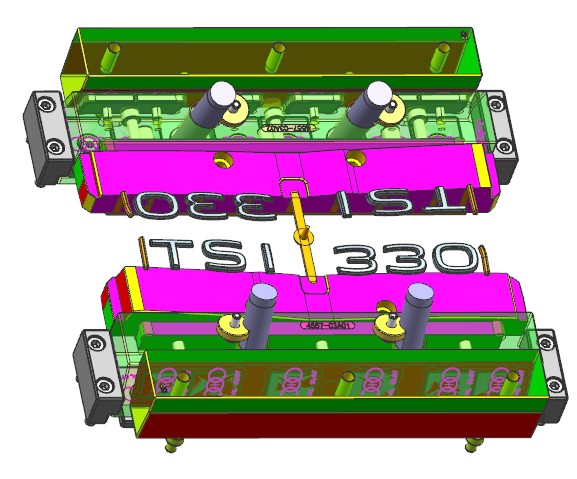

| 5 | 5.滑块.jpg | 74.25K |

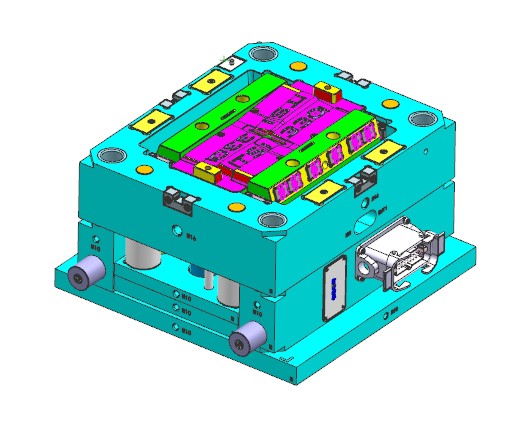

| 6 | 6.后模.jpg | 55.26K |

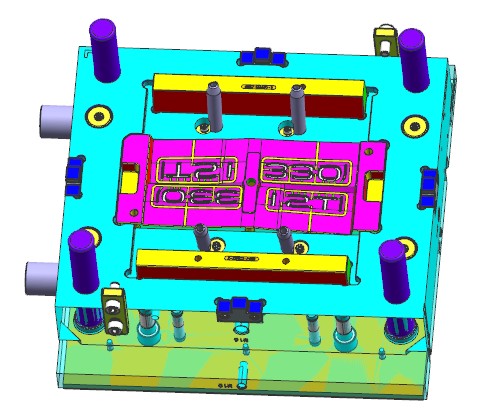

| 7 | 7.后模.jpg | 61.39K |

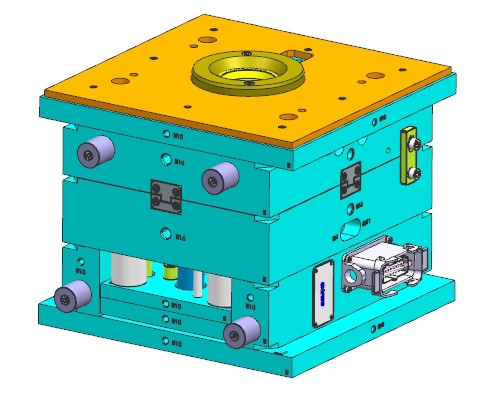

| 8 | 8.模具整体.jpg | 48.81K |
| 9 | _HRD204557-TOP.stp | 79.11M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.41M
所需金币：50
上传时间：2024-01-04 22:34:10
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
汽车
字牌
图纸简介
汽车字牌注塑模具，产品表面要求高光镀亮铬，，因此进胶位置只能选在背面，本例使用滑块下走流道，侧浇口进胶，并在产品两侧做工艺保护翅膀。产品背面是一个曲面，对产品无任何抱紧力，产品有粘前模风险。因此在产品背面做了许多偷胶方槽，使产品开模时固定在后模。因为曲面上小凸台难以加工，所以小凸台都做成了镶件。
