冰箱制冰机进水口管道注塑模具（ID:882773）

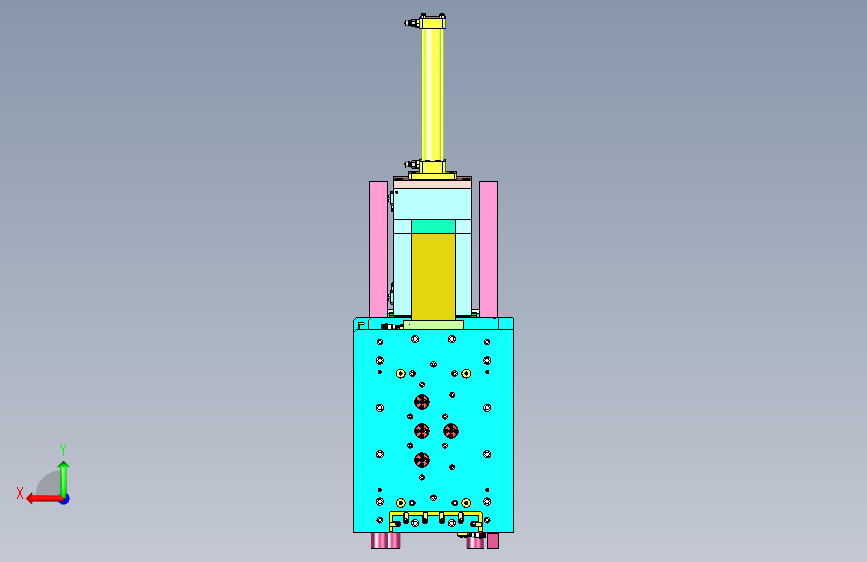

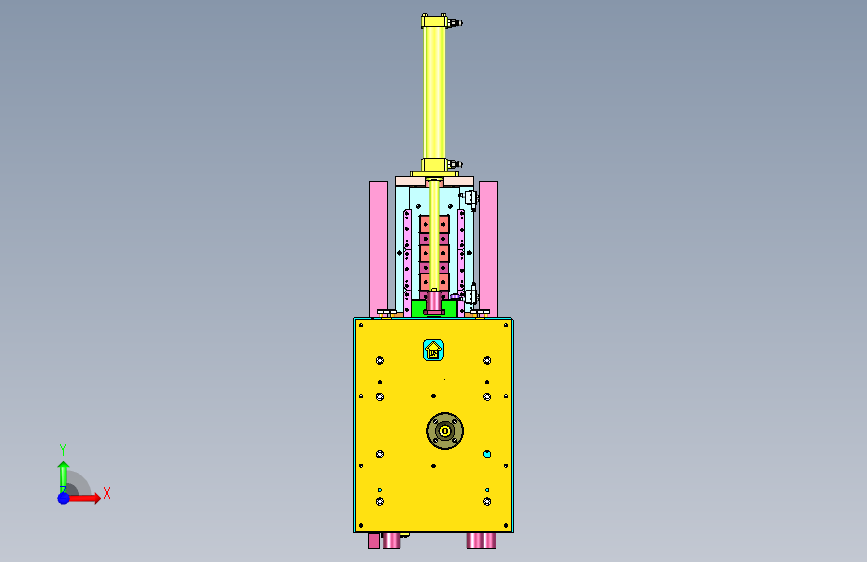

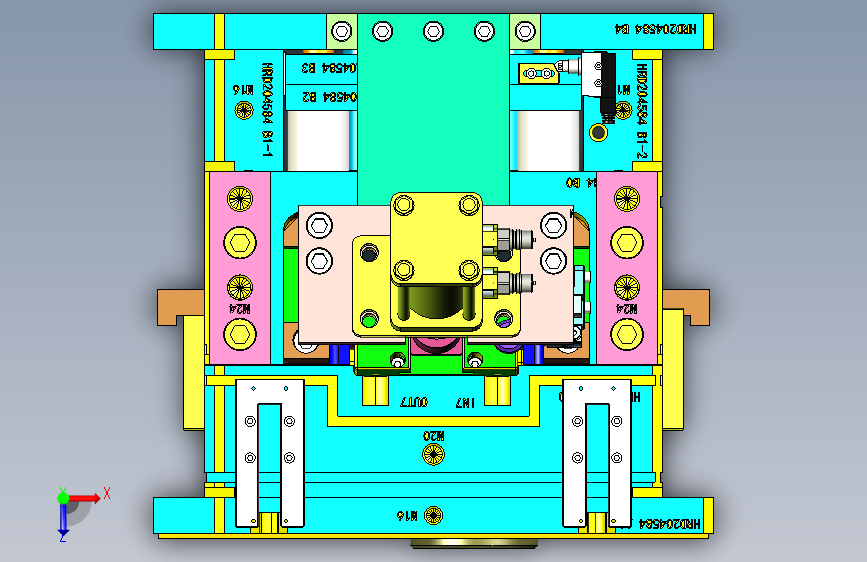

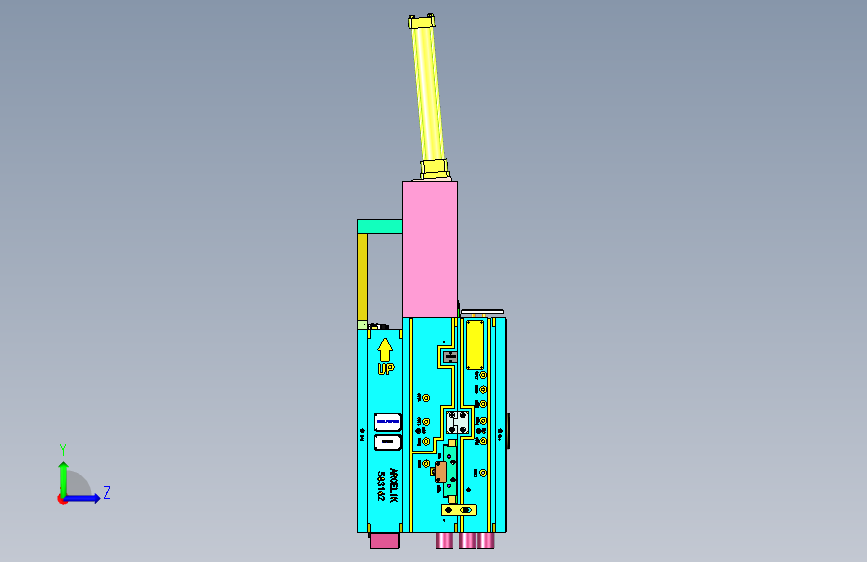

0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17043788965994.rar | 4.54M |

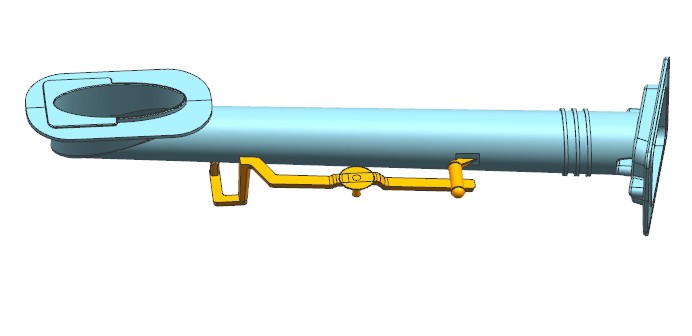

| 2 | 1.产品和流道.jpg | 23.51K |

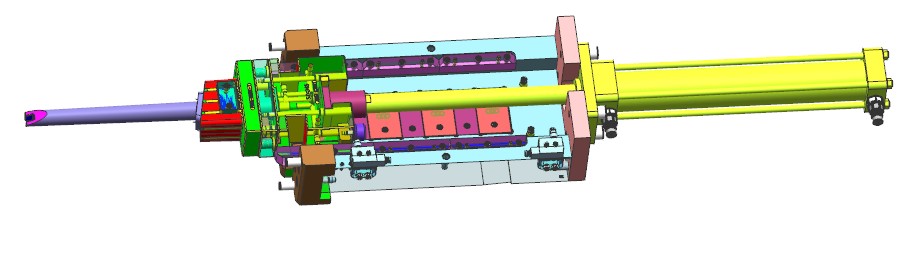

| 3 | 2.油缸长抽芯滑块.jpg | 40.10K |

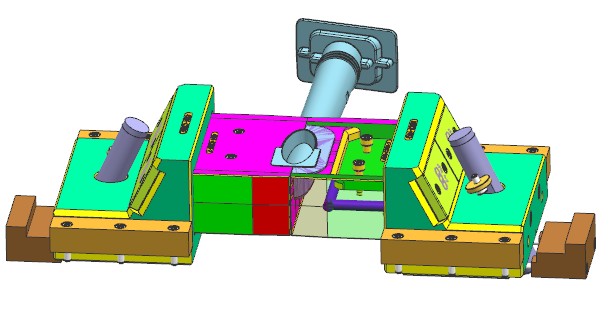

| 4 | 3.滑块.jpg | 41.41K |

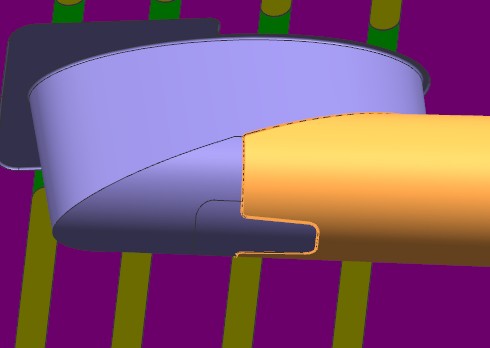

| 5 | 4.定位虎口.jpg | 18.93K |

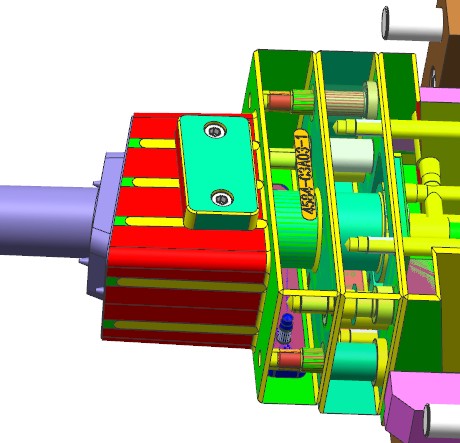

| 6 | 5.两次抽芯动作.jpg | 50.38K |

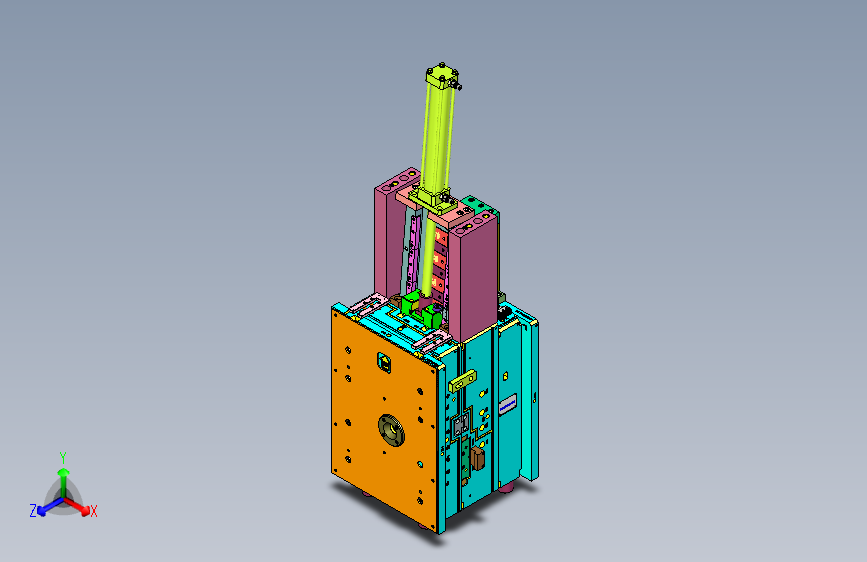

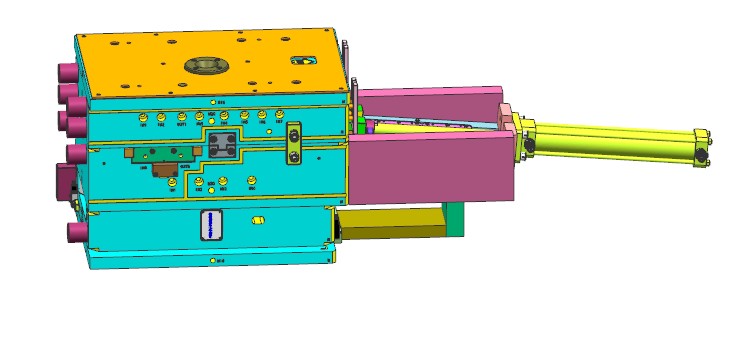

| 7 | 6.模具整体.jpg | 39.92K |
| 8 | _HRD204584-TOP.stp | 38.35M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：4.65M
所需金币：200
上传时间：2024-01-04 22:34:57
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
管道
冰箱
先抽芯
图纸简介
冰箱制冰机进水口管道注塑模具，产品是管道类产品长度400，产品变形风险较大。经多次试验后，使用本例中的两点侧浇口，产品变形尺寸最小。产品内腔使用油缸滑块抽出，为保证定位精度，防止注塑时滑块偏移，滑块与前模有虎口定位，运动方向有平面定位。为防止滑块抽芯时产品粘滑块，滑块做了两次动作。先将内芯抽出一段距离，再整体移动。
