洗衣机法兰注塑模具（ID:883075）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17044616003269.rar | 9.21M |
| 2 | 1.产品正面.jpg | 30.97K |

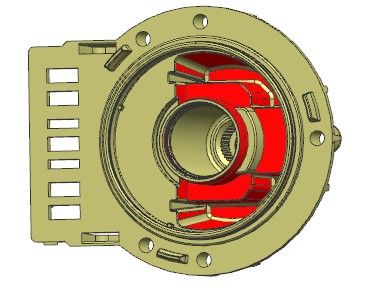

| 3 | 2.产品背面.jpg | 31.36K |

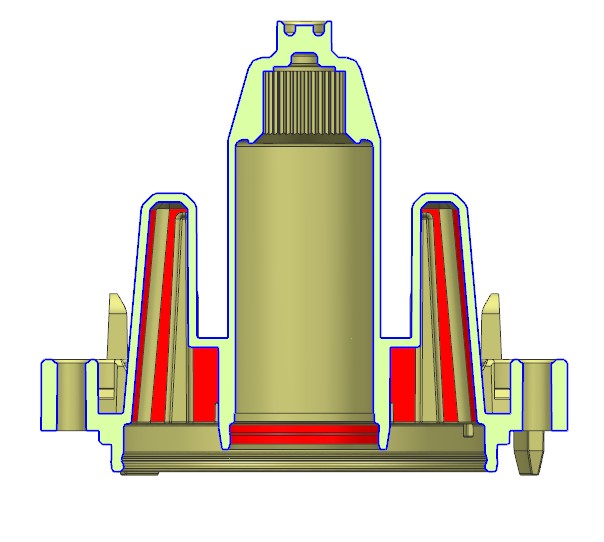

| 4 | 3.产品剖视图.jpg | 47.80K |
| 5 | 4.产品顶出.jpg | 10.42K |

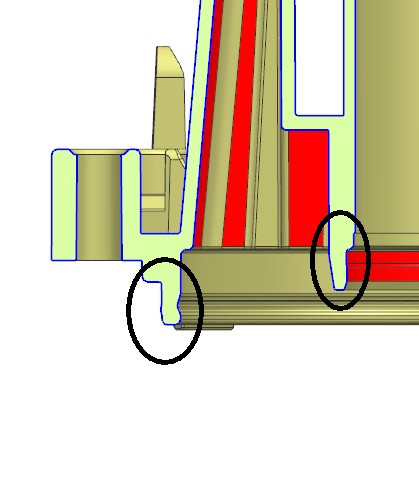

| 6 | 5.产品倒扣.jpg | 31.69K |

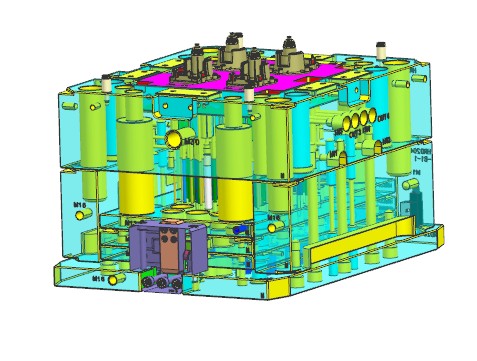

| 7 | 6.三针板两次顶出.jpg | 53.24K |

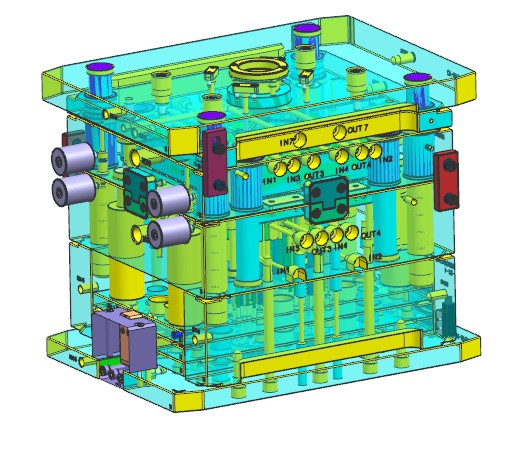

| 8 | 7.模具整体.jpg | 85.16K |
| 9 | S221846.stp | 86.48M |
此图纸下载需要300金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.43M
所需金币：300
上传时间：2024-01-05 21:33:21
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
倒扣
强脱
洗衣机
法兰
图纸简介
洗衣机法兰注塑模具。产品有3处倒扣，均使用强制脱模。其中大圆内侧倒扣脱模需要变形空间，因此模具设计了两次顶出机构。现将产品与内芯一起顶出，使大圆外侧倒扣脱离模具束缚，为大圆内侧的强脱留出变形空间，再将产品与内芯顶出脱离。
