DN25(1寸)常用304不锈钢单向阀止回阀(ID:883603)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17045023171257.zip | 23.60M |
2 | DN251寸304不锈钢单向阀主体.SLDPRT | 2.01M |
3 | DN251寸304不锈钢单向阀锁母.SLDPRT | 1.13M |
4 | DN251寸常用304不锈钢单向阀-总装.SLDASM | 4.16M |
5 | DN251寸常用304不锈钢单向阀-总装爆炸图.SLDASM | 4.09M |
6 | M6x16不锈钢丝堵.SLDPRT | 1.15M |
7 | M6防松螺母(单向阀用).SLDPRT | 512.82K |
8 | 专用垫片.SLDPRT | 134.58K |
9 | 单向阀补芯.SLDPRT | 553.30K |
10 | 原装弹簧(压缩)装配用.SLDPRT | 903.49K |
11 | 原装弹簧(未压缩).SLDPRT | 809.35K |
12 | 四氟垫片(单向阀专用).SLDPRT | 98.32K |
13 | 橡胶密封垫(单向阀专用).SLDPRT | 66.42K |
14 | DN251寸常用304不锈钢单向阀-总装.STEP | 6.22M |
15 | DN251寸常用304不锈钢单向阀-总装爆炸图.STEP | 6.21M |
16 | DN251寸常用304不锈钢单向阀-总装.x_t | 2.58M |
17 | DN251寸常用304不锈钢单向阀-总装爆炸图.x_t | 2.58M |

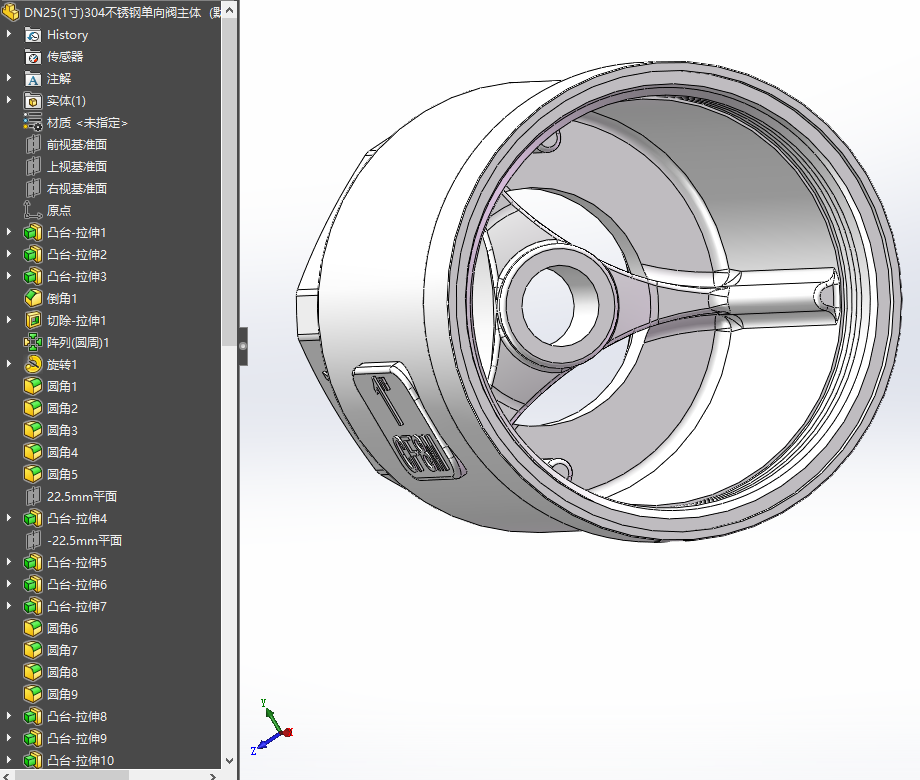

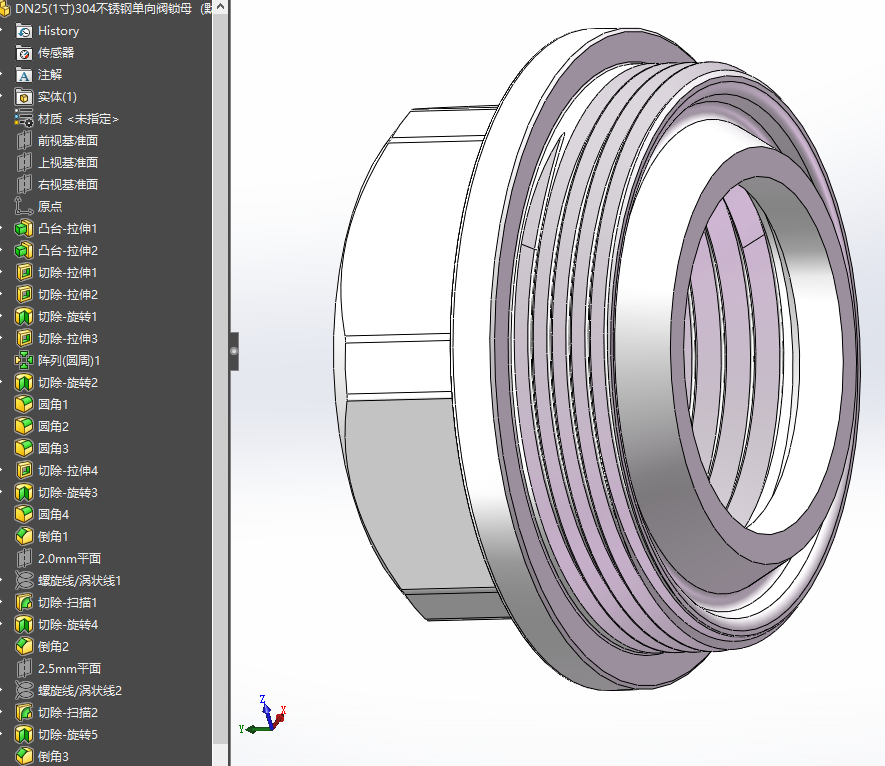

18 | DN251寸304不锈钢单向阀主体建模过程.png | 202.46K |
19 | DN251寸304不锈钢单向阀锁母建模过程.png | 243.37K |

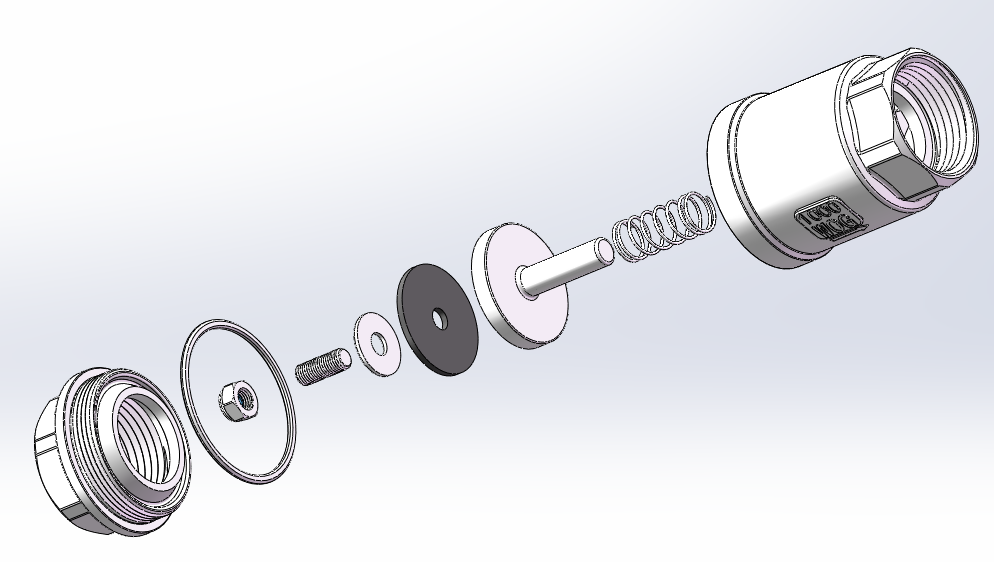

20 | DN251寸常用304不锈钢单向阀-总装爆炸图.png | 141.30K |

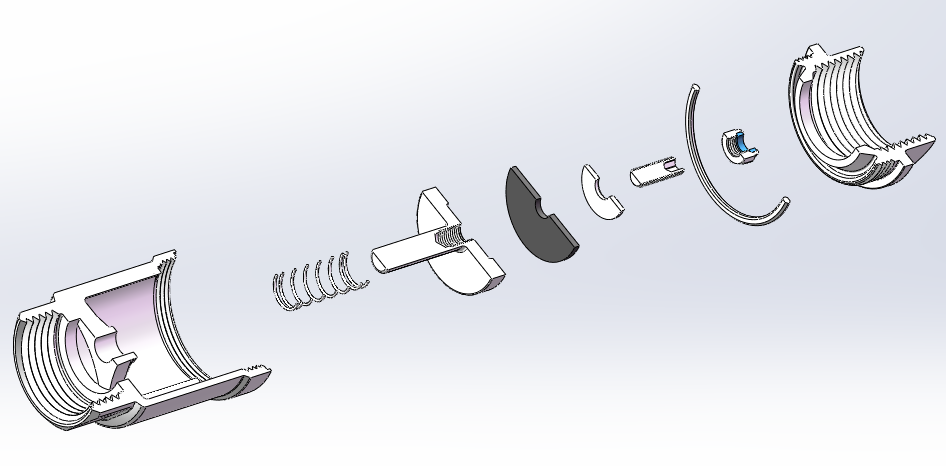

21 | DN251寸常用304不锈钢单向阀-总装爆炸图刨面图.png | 112.15K |

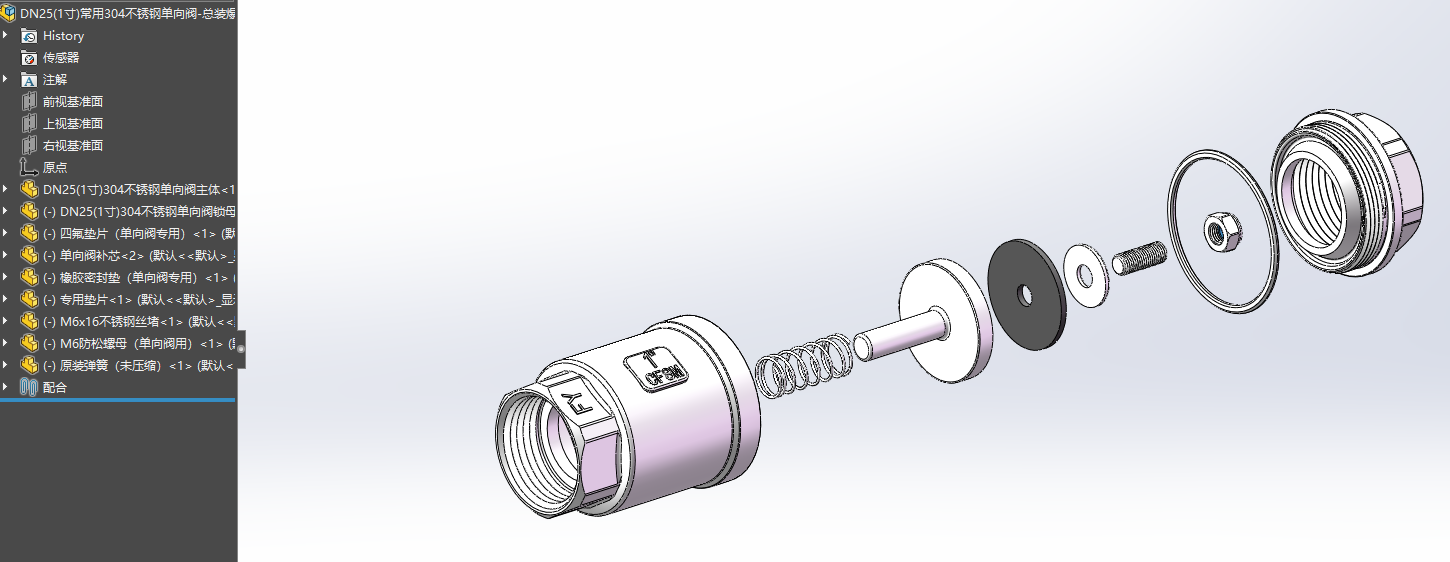

22 | DN251寸常用304不锈钢单向阀-总装爆炸图装配过程.png | 200.26K |

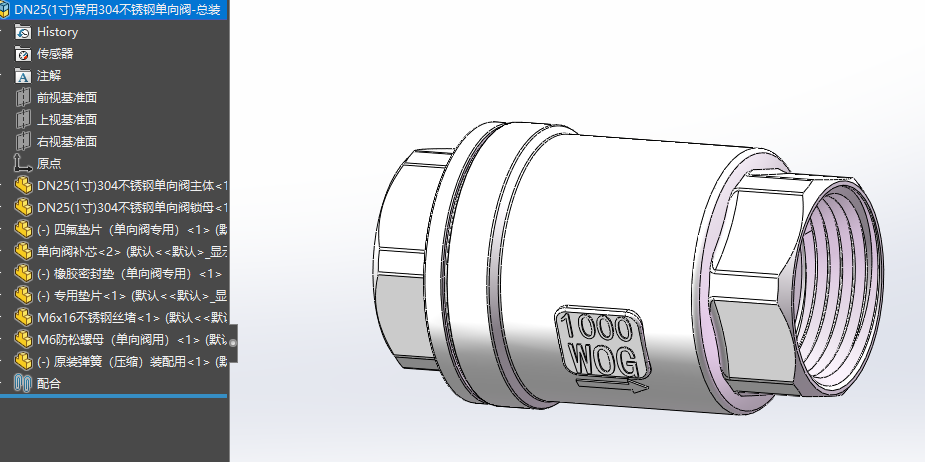

23 | DN251寸常用304不锈钢单向阀-总装装配过程.png | 120.00K |

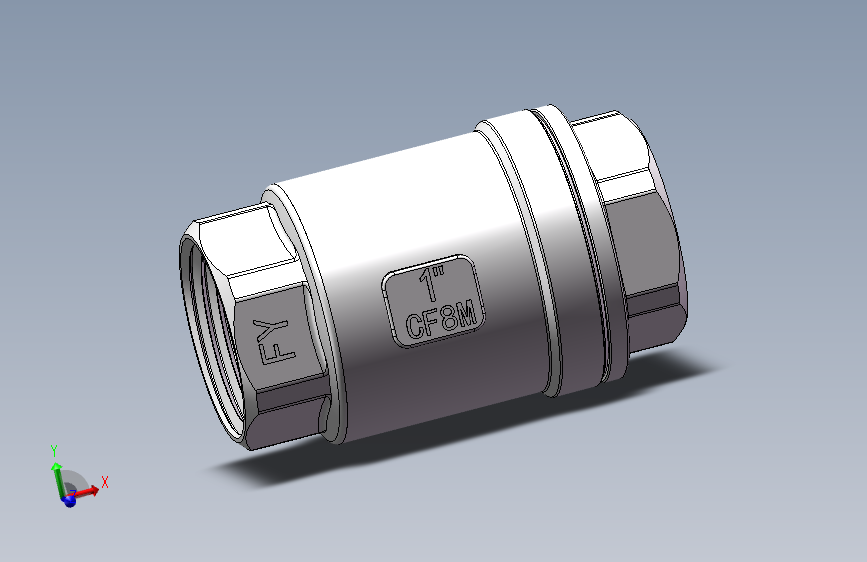

24 | DN251寸常用304不锈钢单向阀.png | 80.49K |

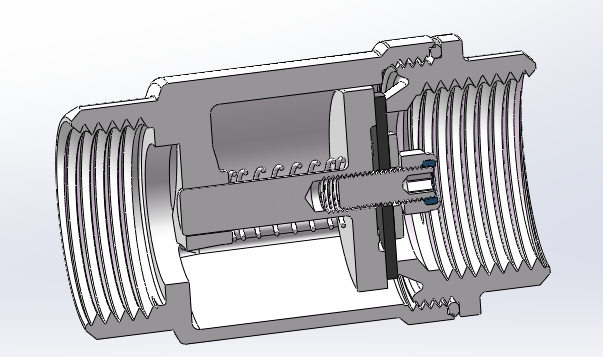

25 | DN251寸常用304不锈钢单向阀刨面图.png | 99.50K |

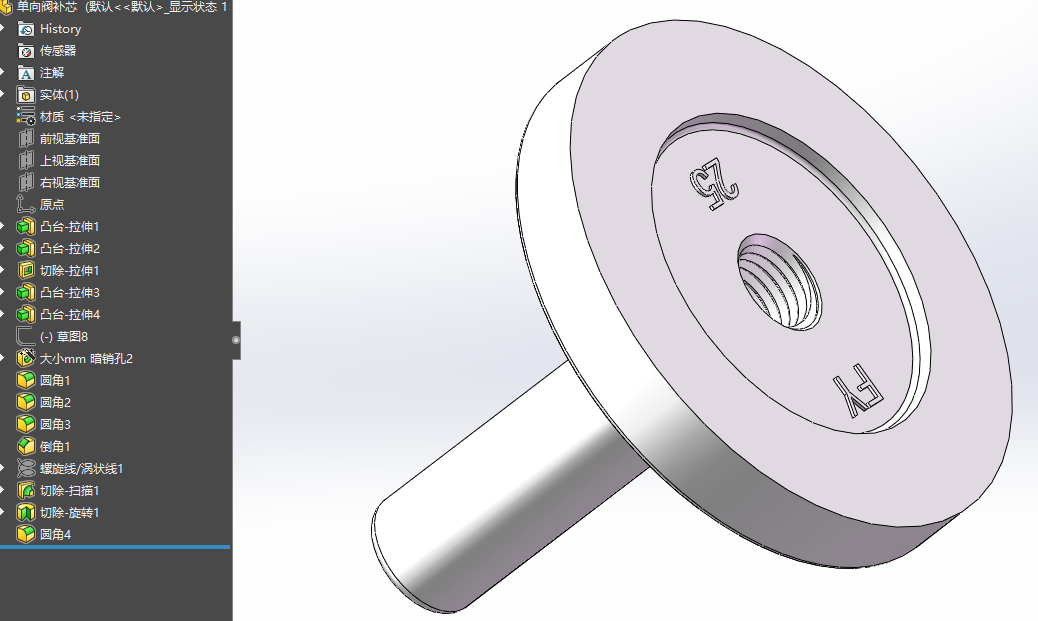

26 | 单向阀补芯建模过程.png | 125.01K |
27 | 四视图.png | 393.13K |

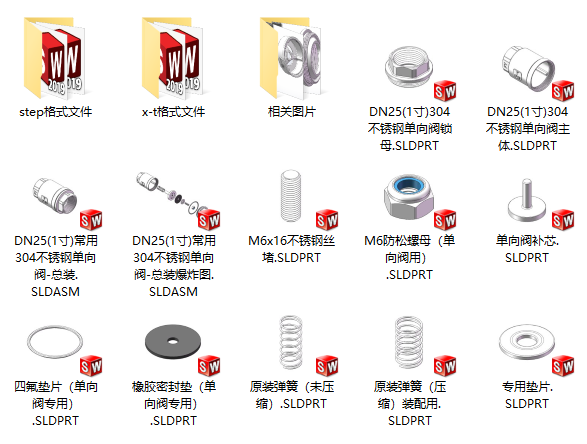

28 | 所有零部件文件总汇总.png | 68.42K |

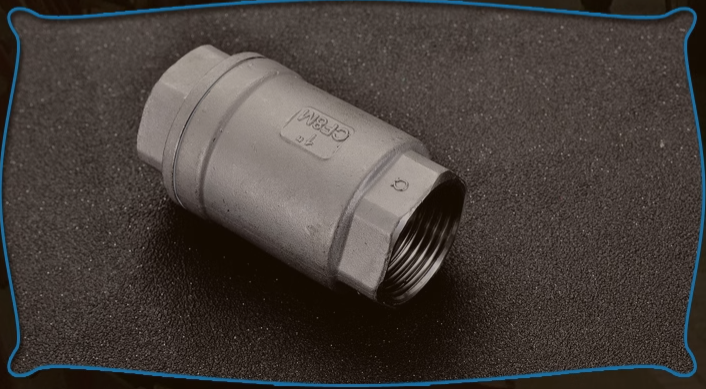

29 | 止回阀上视图实物.png | 454.43K |

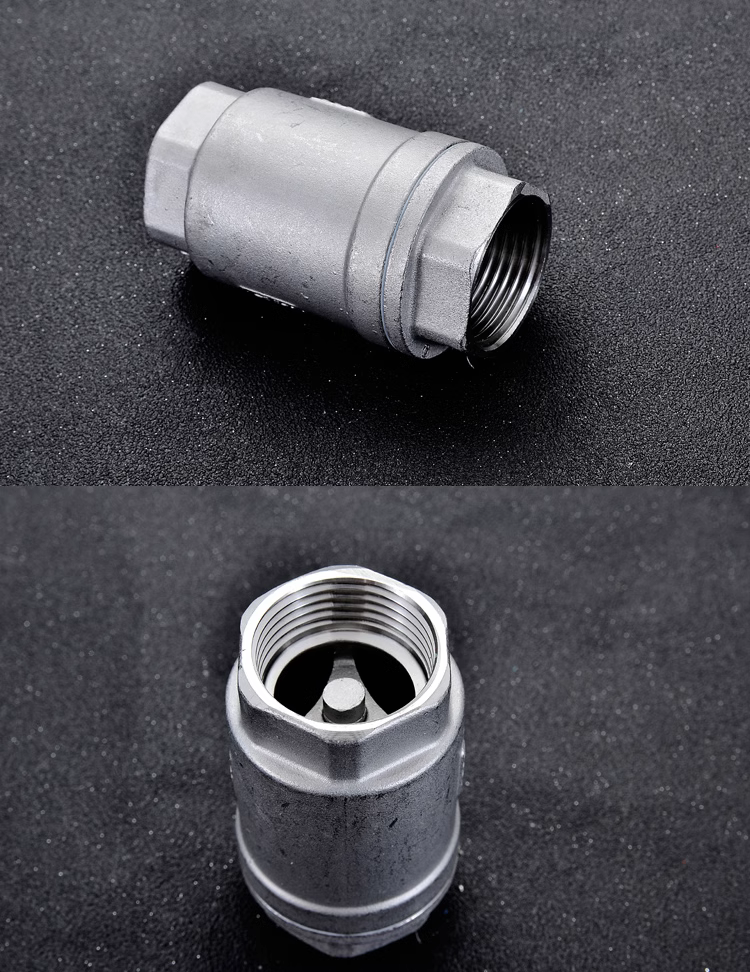

30 | 止回阀图片.png | 951.38K |

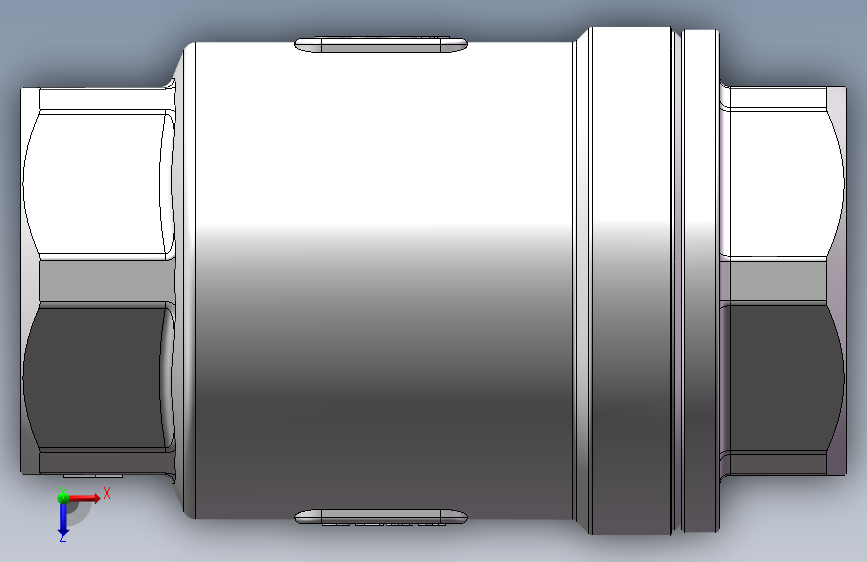

31 | 爆炸四视图.png | 354.62K |

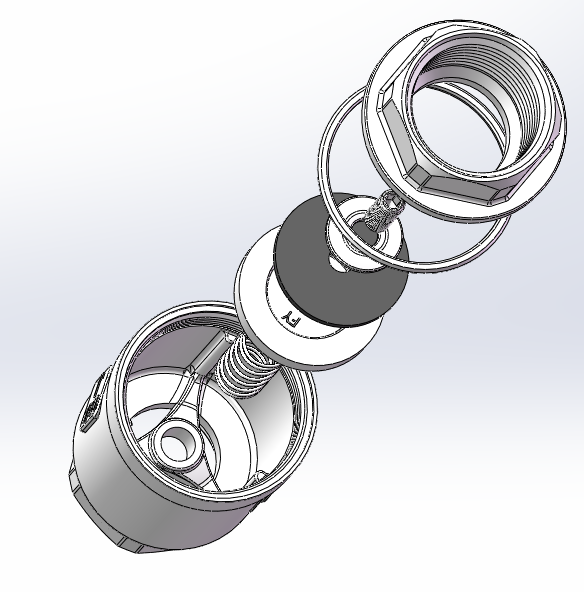

32 | 爆炸图上视图.png | 132.71K |
33 | 爆炸图多角度图片.png | 164.51K |
此图纸下载需要15金币
立即下载
发布者
太阳当空赵
创作: 120
粉丝: 11
加入时间:2022-12-23
模型信息
图纸格式:sldprt,sldasm,step,x_t
文件大小:24.16M
所需金币:15
上传时间:2024-01-06 08:52:00
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2019
标签
止回阀
单向阀
阀门
不锈钢阀门
阀
图纸简介

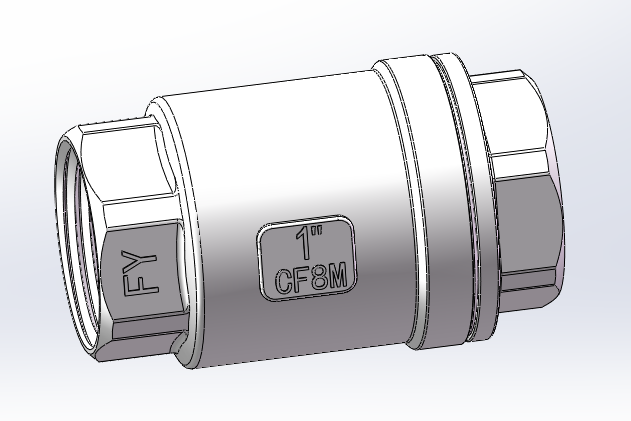

DN25常用304不锈钢止回阀单向阀用solidworks2019建模绘制完成1比1真实绘制了零件的大小,每一个细节都有建模过程,方便下载者修改!该三维模型设计造型美观,模型制作非常详细,可以在同类项目中做参考或适当修改后使用。 为了方便其他软件的使用者下载方便,也转换成了STEP格式和x-t格式的文件,方便大家下载使用!不过就是转换格式的不带建模过程,不能修改!
