洗衣机透明塑料门注塑模具（ID:884143）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045502812170.rar | 9.08M |

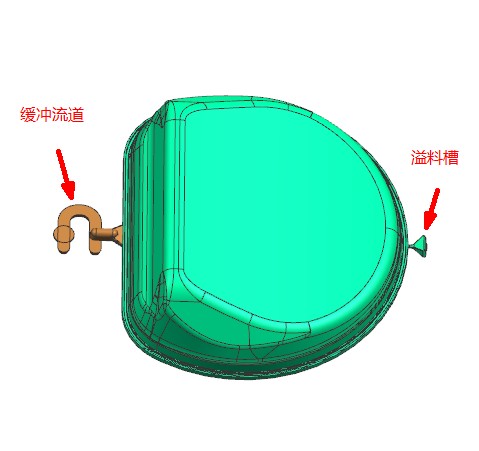

| 2 | 1.产品正面.jpg | 28.66K |

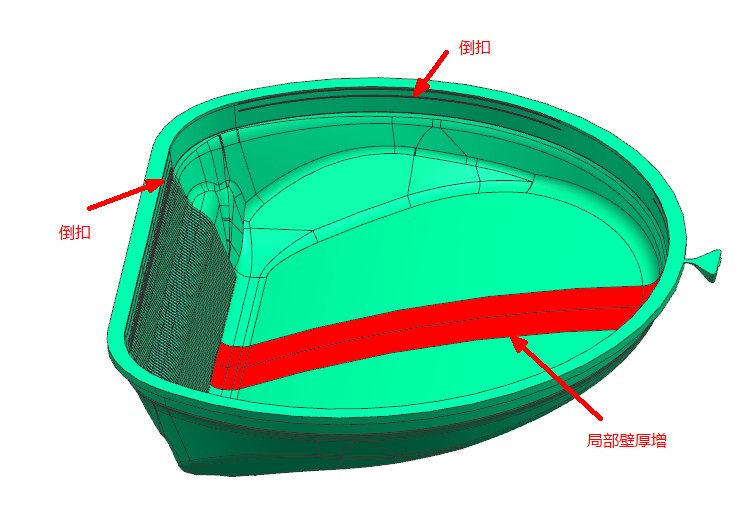

| 3 | 2.产品背面.jpg | 68.02K |

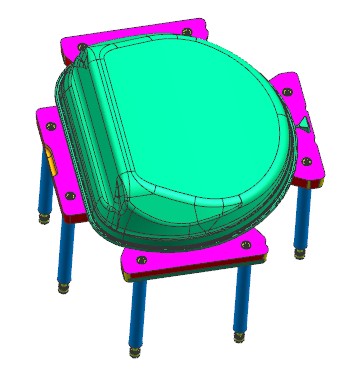

| 4 | 3.顶块.jpg | 27.83K |

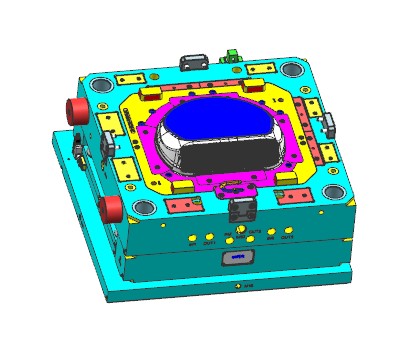

| 5 | 4.后模.jpg | 37.20K |

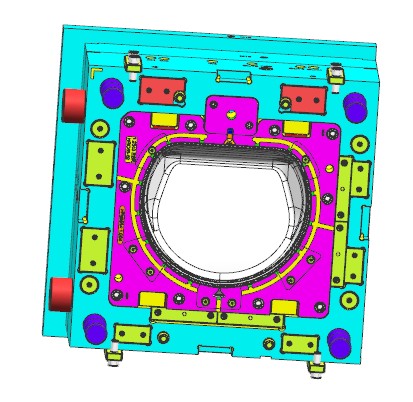

| 6 | 5.前模.jpg | 55.81K |

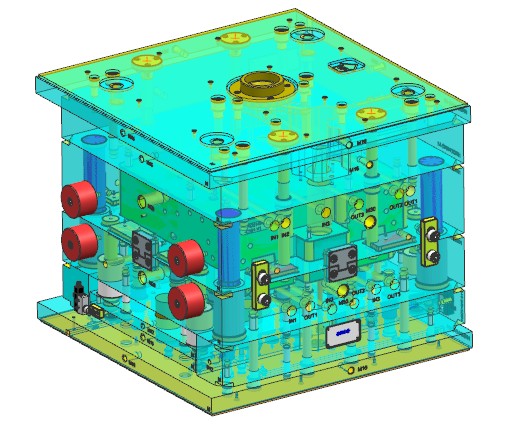

| 7 | 6.模具整体.jpg | 75.88K |
| 8 | _HRD214942-TOP.stp | 68.21M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.3M
所需金币：50
上传时间：2024-01-06 22:11:23
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
透明
熔接线
图纸简介
洗衣机透明塑料门注塑模具。产品为透明件，外观要求极高。采用热流道转冷流道侧浇口进胶，为避免进胶位置有冲痕产生，流道做成了U型缓冲。产品末端有熔接痕产生，影响外观品质，因此增加了工艺性溢料槽，让熔接痕出现在溢料槽中，后续人工切断。为改善熔胶流动性，在产品中间局部过渡性加胶。模具开模时，因为真空作用，产品可能会吸附在前模上，因此后模周圈增加了倒扣拉住产品。
