螺纹结构件注塑模具（ID:884188）

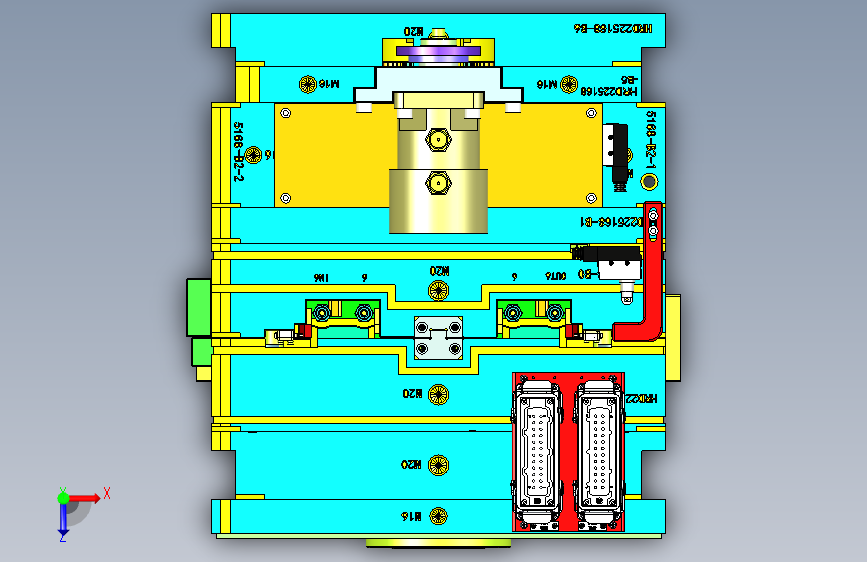

0.png)

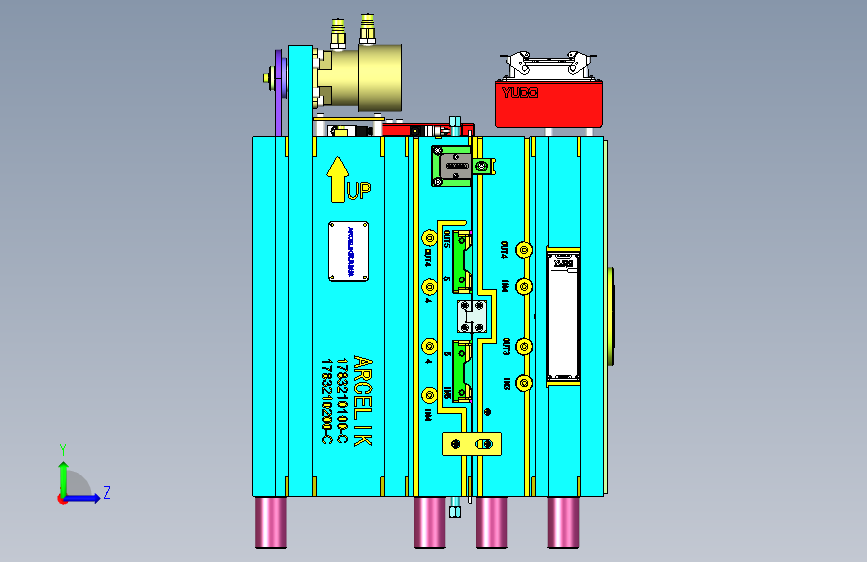

1.png)

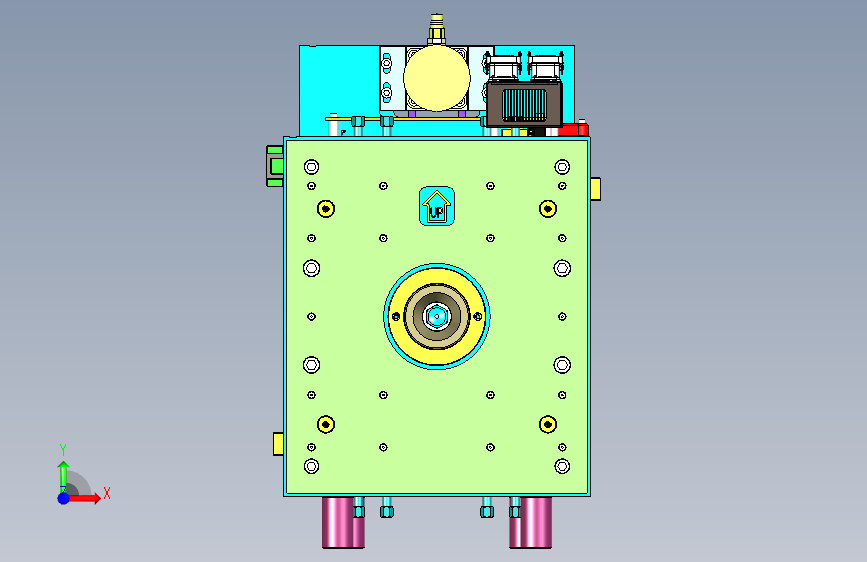

2.png)

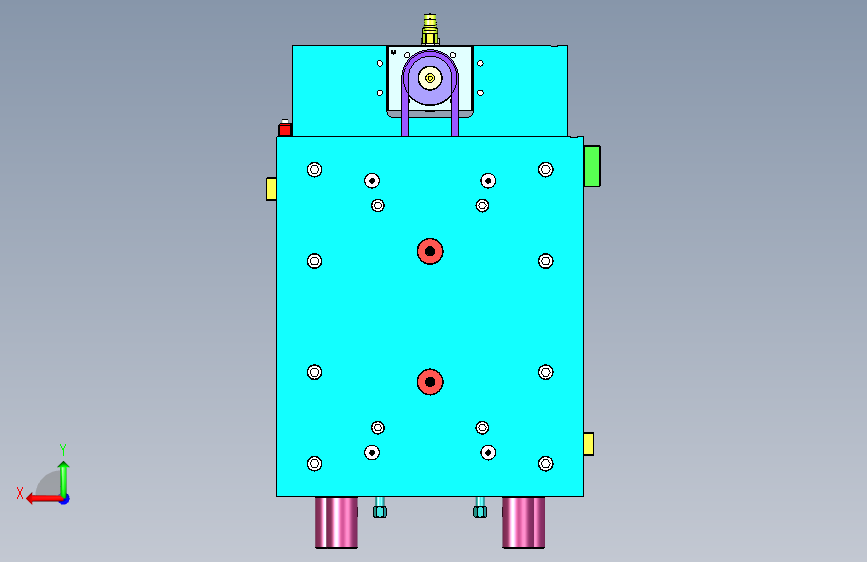

3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045521186073.rar | 11.52M |

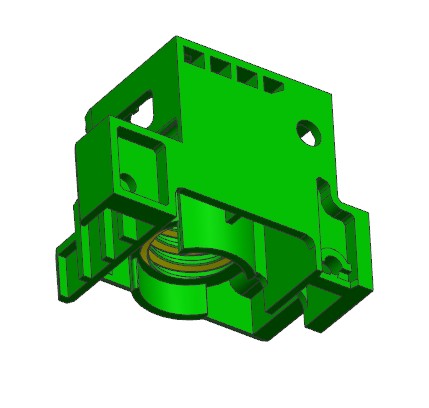

| 2 | 1.产品.jpg | 27.50K |
| 3 | 2.产品.jpg | 26.14K |

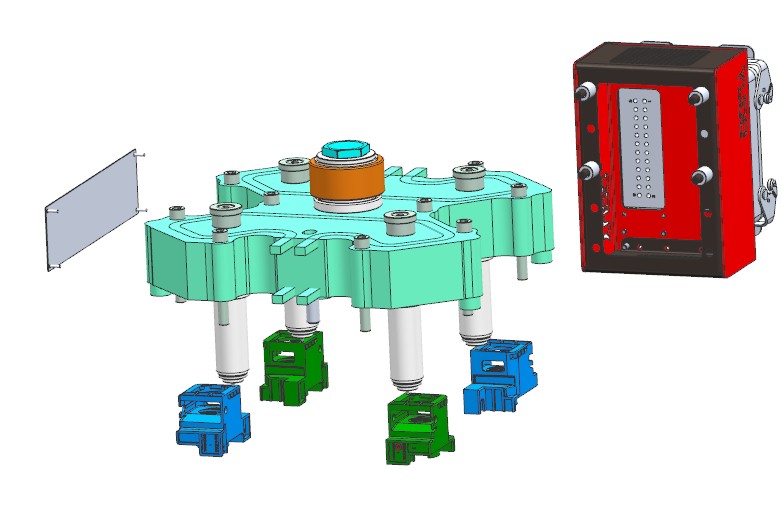

| 4 | 3.热流道点浇口.jpg | 60.51K |
| 5 | 4.滑块.jpg | 63.97K |
| 6 | 5.螺纹抽芯.jpg | 57.31K |

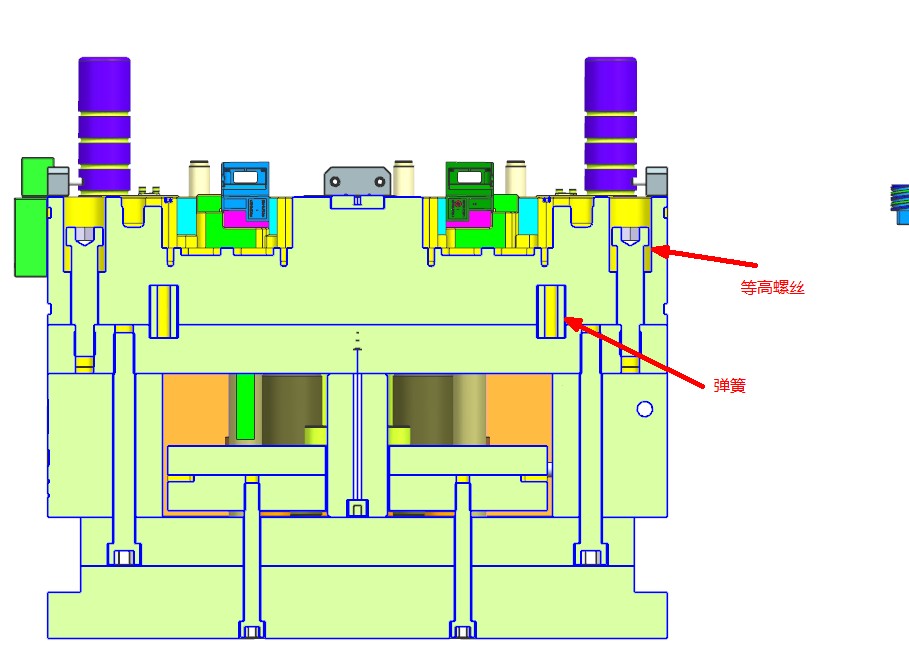

| 7 | 6.b0板弹开.jpg | 82.50K |

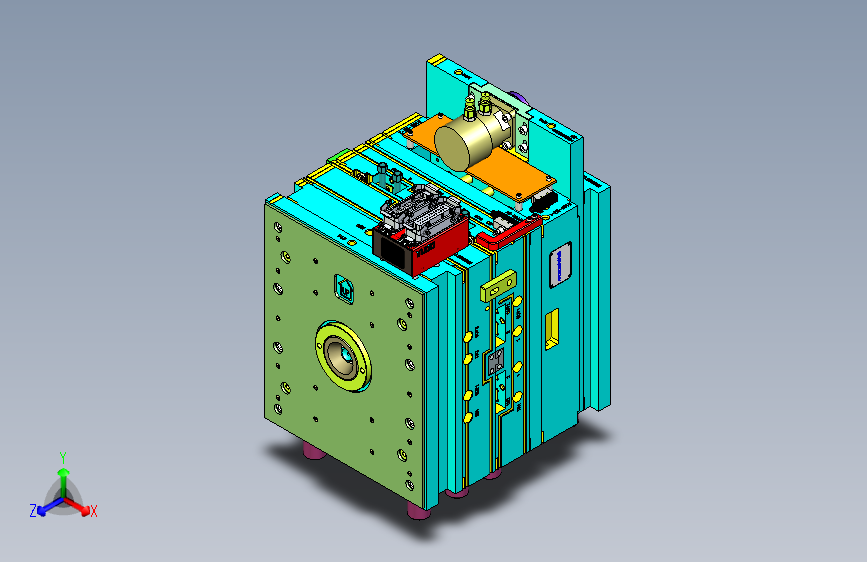

| 8 | 7.模具整体.jpg | 79.65K |
| 9 | 8.螺纹芯轴拆分.jpg | 11.11K |
| 10 | _HRD225168-TOP.stp | 120.16M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：11.8M
所需金币：200
上传时间：2024-01-06 22:42:00
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
螺纹
马达
链条
图纸简介
螺纹结构件注塑模具。产品布局左右件2+2，使用热流道点浇口进胶。产品3面倒扣，使用滑块抽芯。产品中间有螺纹，采用马达链条固定芯轴抽芯结构，其动作原理为：马达链条带动链轮转动，链轮与中心齿轮在同一轴上，中心齿轮随之同步转动，中心下来带动4个从动齿轮转动，从动齿轮与螺纹芯轴平键连接，螺纹芯轴随之转动。螺纹芯轴转动的同时，B0板在弹簧的作用下打开直至产品与螺纹芯轴脱离。
