驱动3转盘机构（ID:884875）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17046328101697.zip | 6.94M |
| 2 | 1a292ee5f6bf48e0360256a0c0a2139.png | 88.32K |
| 3 | 206346b72f156091c159c0e6fbac89f.png | 75.84K |
| 4 | 520a7c11db508db011db780680687b5.png | 63.75K |
| 5 | 722848f9843ca2a844e40757ce19bc2.png | 106.02K |
| 6 | 7b1e61ea9e4e0af7914377a3463a84c.png | 59.56K |
| 7 | 8aea84a88ed56492cf4fd63a10f6110.png | 51.64K |
| 8 | aa7745e8a7c9b7813d4b105c2316a01.png | 74.42K |
| 9 | adc3bcaf110c9516f268fc589d0c040.png | 93.83K |
| 10 | b8f659816be7f8d851649e120bf77dc.png | 67.94K |
| 11 | 42系列双头电机.SLDPRT | 131.51K |
| 12 | C-MLG12-295_r.SLDPRT | 172.66K |
| 13 | C-MLGB12.SLDPRT | 97.61K |
| 14 | 小转盘.SLDPRT | 111.32K |
| 15 | 底板.SLDPRT | 361.41K |
| 16 | 弹簧.SLDPRT | 564.71K |
| 17 | 棘轮.SLDPRT | 144.38K |
| 18 | 棘轮头.SLDPRT | 97.02K |
| 19 | 法兰.SLDPRT | 125.55K |
| 20 | 电机连接片.SLDPRT | 155.21K |
| 21 | 米思米C-MLG12-295.SLDASM | 194.43K |
| 22 | 装配体1.SLDASM | 1.06M |
| 23 | 装配体棘轮.SLDASM | 564.33K |
| 24 | 装配体转盘.SLDASM | 194.44K |
| 25 | 轴5MM.SLDPRT | 87.66K |
| 26 | 轴承座EGRRB-605.SLDPRT | 160.88K |
| 27 | 连杆A.SLDPRT | 74.78K |
| 28 | 连杆B.SLDPRT | 72.36K |
| 29 | 连杆支架.SLDPRT | 106.53K |
| 30 | 锁轴器5MM.SLDPRT | 218.14K |
| 31 | 齿轮 模数2 10齿.SLDPRT | 238.81K |
| 32 | 齿轮模数0.510齿.SLDPRT | 269.19K |
| 33 | 齿轮模数0.558齿.SLDPRT | 308.20K |
| 34 | 齿轮模数158齿.SLDPRT | 366.11K |
| 35 | 齿轮模数158齿轴.SLDPRT | 78.62K |
| 36 | 齿轮模数210齿.SLDPRT | 317.96K |
| 37 | 齿轮模数230齿.SLDPRT | 378.19K |
此图纸下载需要250金币
立即下载
发布者
仙人掌设计
创作: 334
粉丝: 22
加入时间：2022-11-04
模型信息
图纸ID：884875
图纸格式：sldprt,sldasm
文件大小：7.1M
所需金币：250
上传时间：2024-01-07 21:06:56
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2022
标签
图纸简介

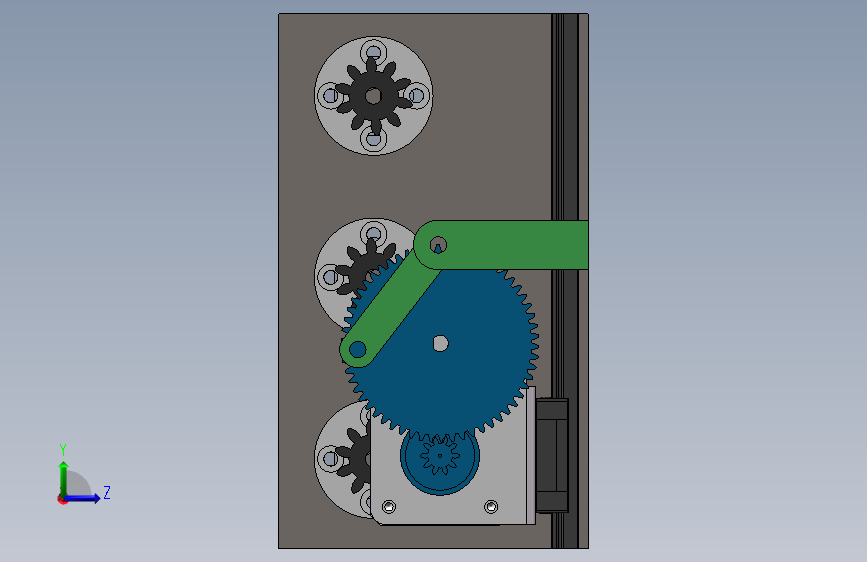

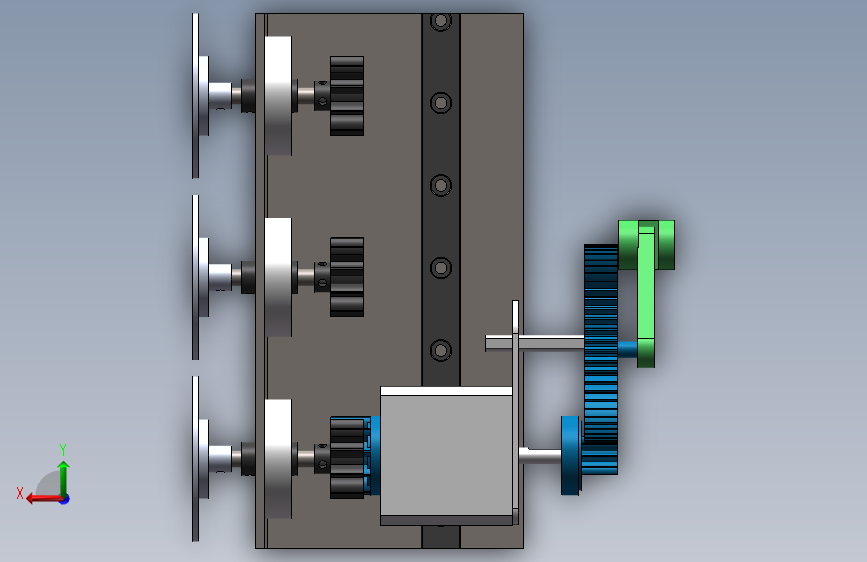

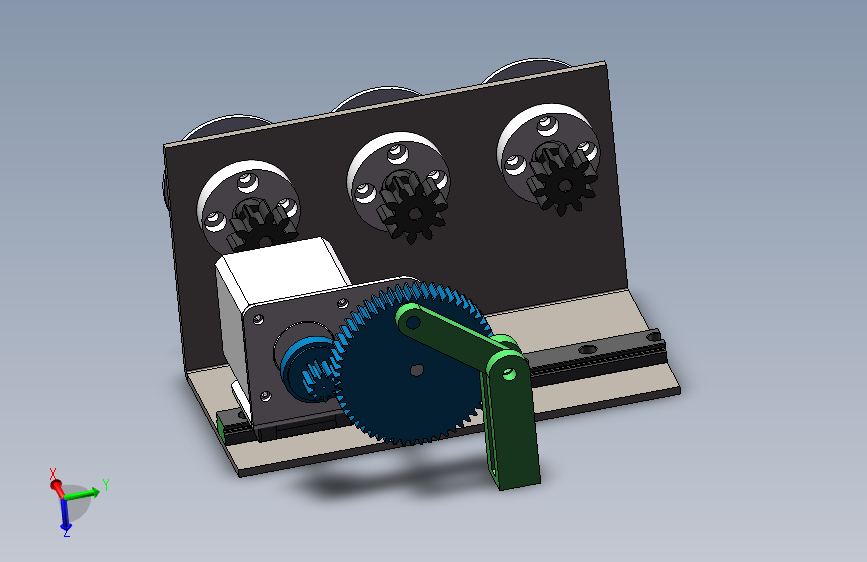

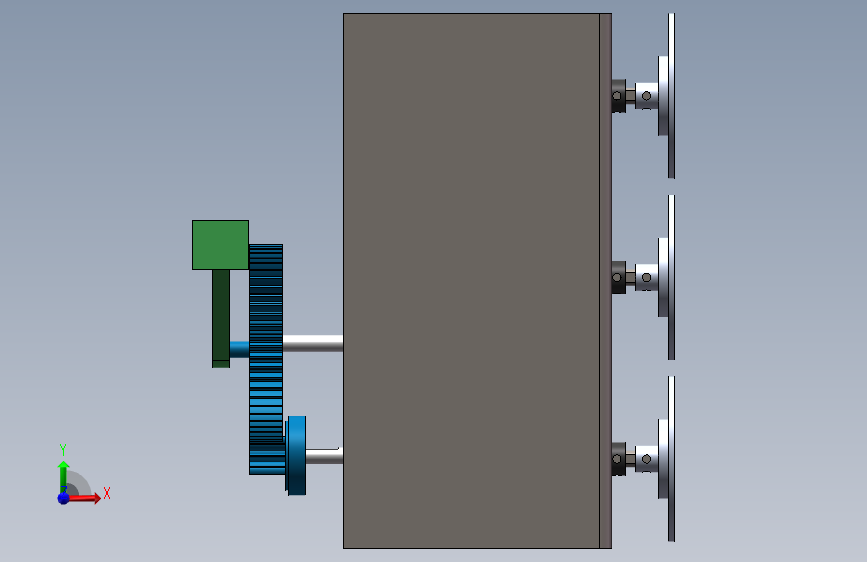

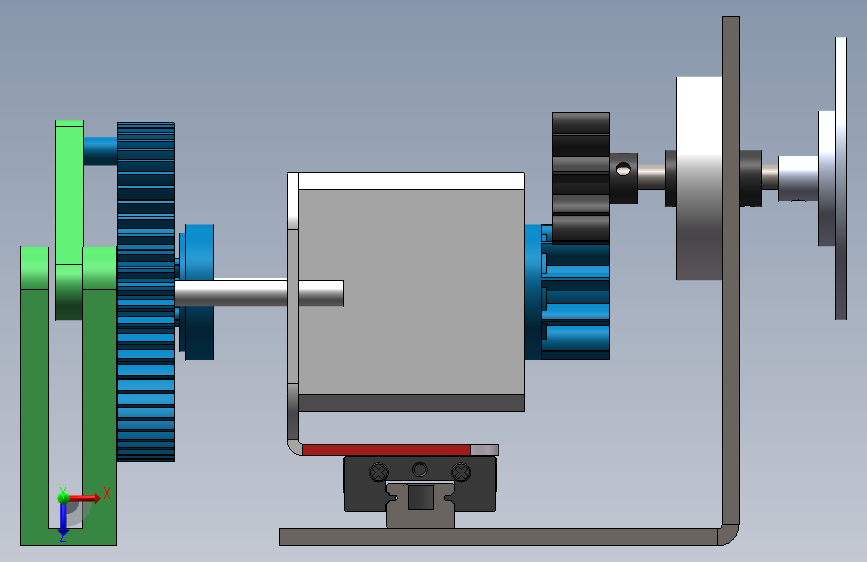

此模型是由SOLIDWORKS2022版建模而成。采用双头电机，双头电机前面连接齿轮、后面连接棘轮机构齿轮。双头电机正转时，前面齿轮转动，带动转盘上齿轮转盘旋转，后面棘轮机构齿轮不动。双头电机反转时，前面齿轮空转，后面带动棘轮机构齿轮连接连杆机构使电机移动到下一个转盘处。
